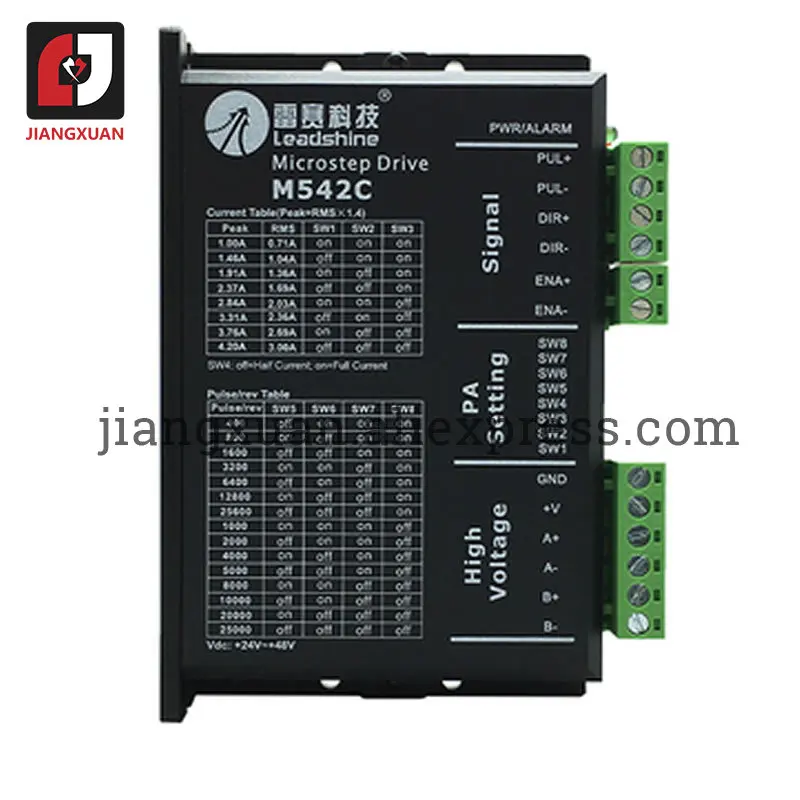

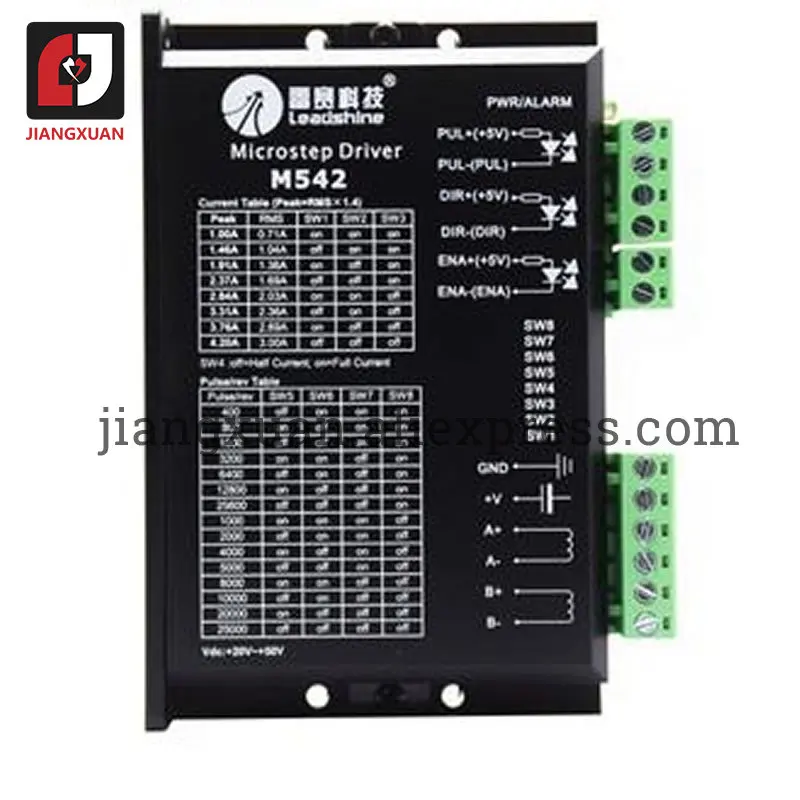

Оригинальный DM542 M542C DM542S 57 Драйвер шагового двигателя M542-05 M542 | Обустройство дома

Оригинальный DM542 M542C DM542S 57 Драйвер шагового двигателя M542-05 M542 | Обустройство дома

Введение:

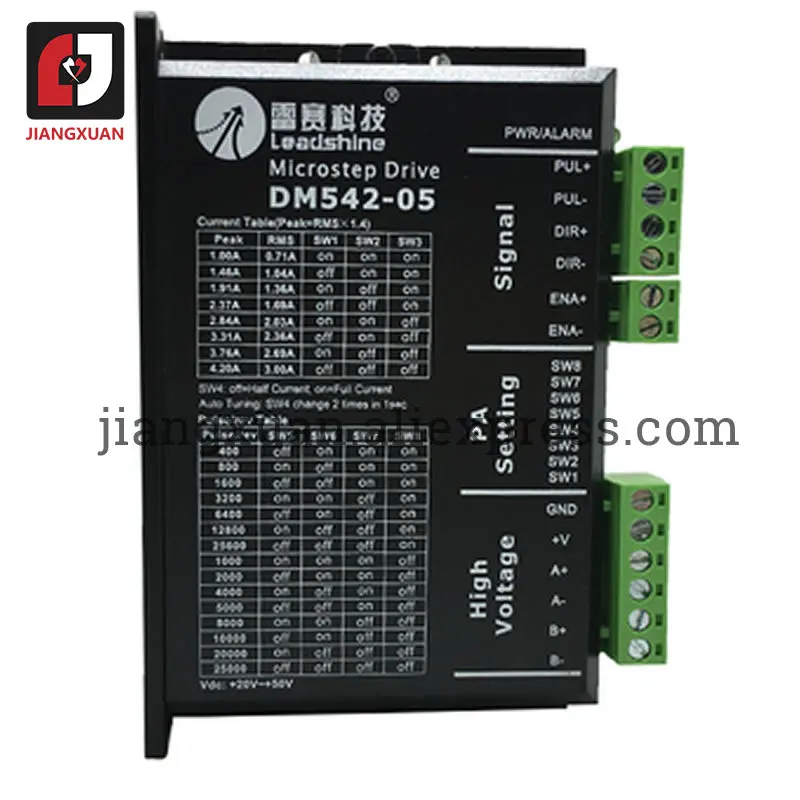

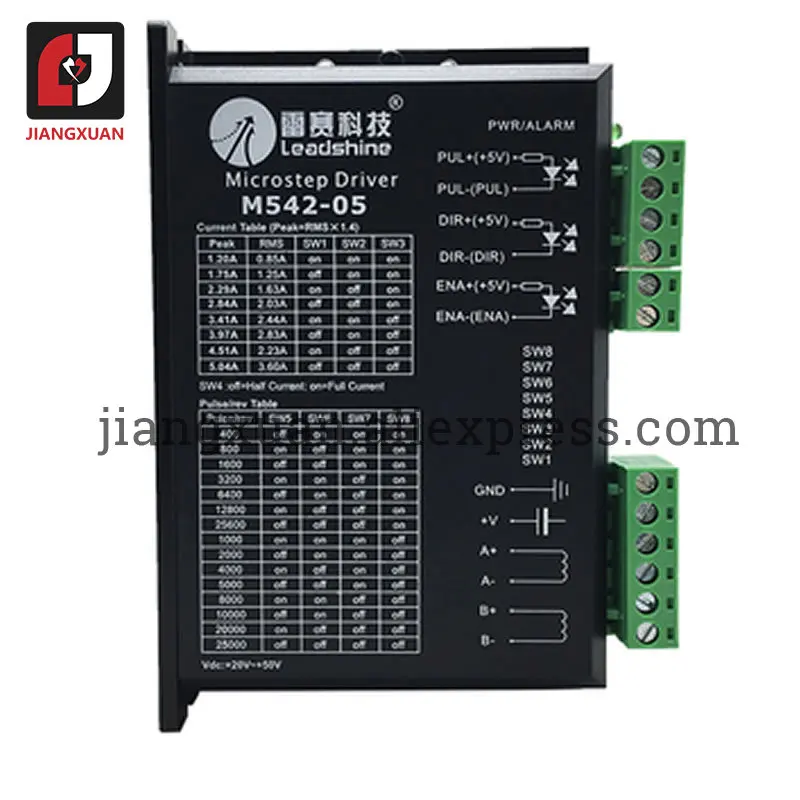

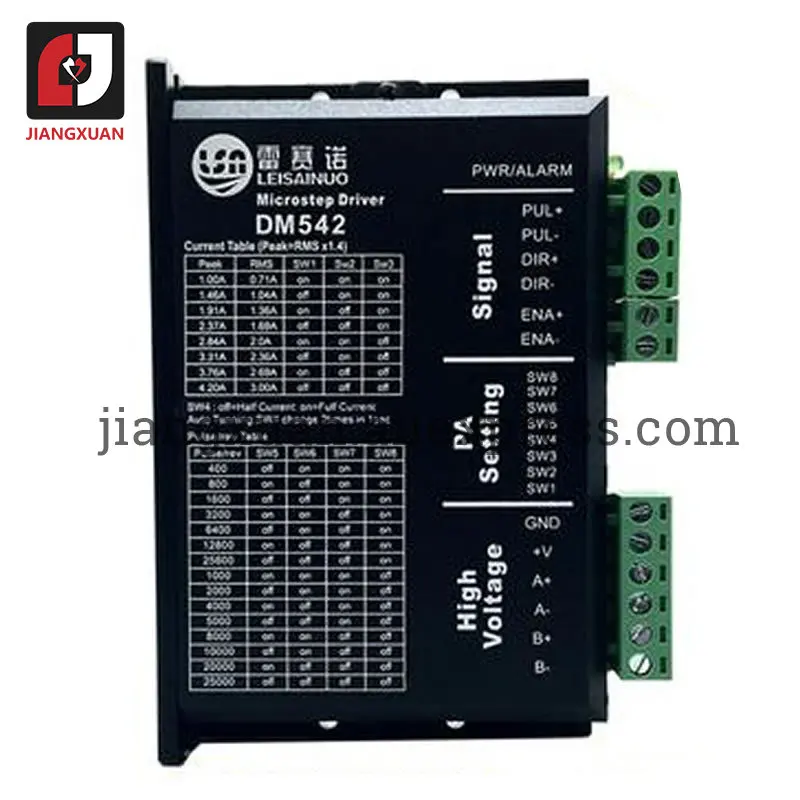

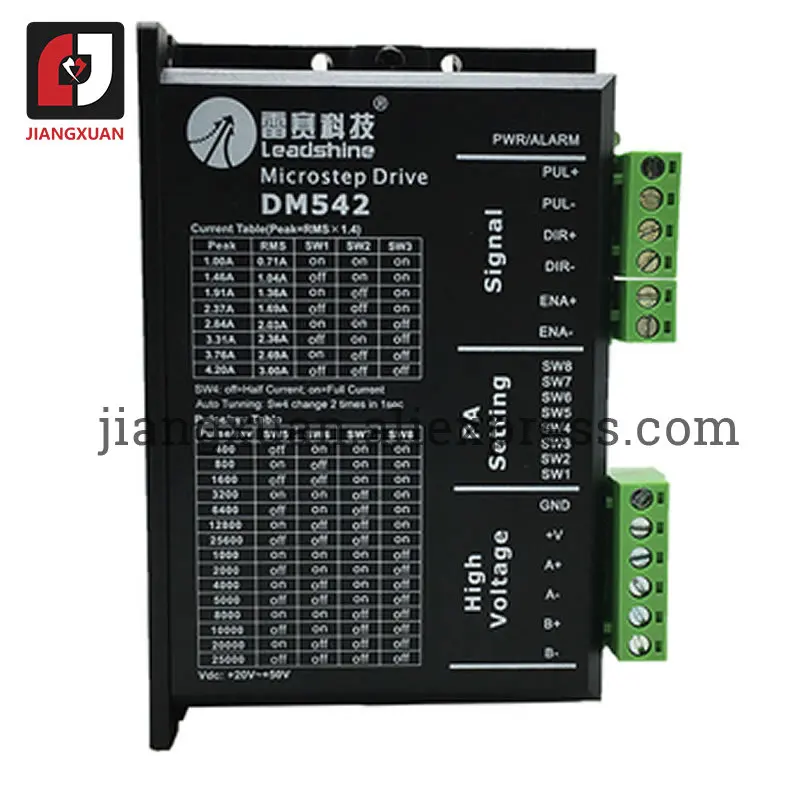

DM542-05-это новый тип двухфазного гибридного шагового двигателя, напряжение привода которого от 20VDC до 50VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель всех видов с 42 мм-86 мм наружный диаметр и менее 4.0A фазный ток. Эта схема, которую он принимает, аналогична цепи сервопривода управления, который позволяет мотору работать плавно почти без шума и вибрации. Крутящий момент при работе DM542 на высокой скорости также значительно выше, чем у других двухфазных водителей, более того, точность позиционирования также выше. Он широко используется в средних и больших измерительных устройствах, таких как изогнутая машина, станок с ЧПУ, компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

·

O высокая производительность, низкая цена

O Средняя текущий контроль, 2-фазный синусоидальной нагрузочная способность по току

O напряжение питания от 20VDC до 50VDC

O Opto-изолированный сигнал I/O

O Защита от перенапряжения, фазового короткого замыкания

O 15 каналов деления и автоматическое уменьшение холостого хода

O 8 каналов Настройка выходного тока фазы

O офлайн командный входной терминал

O крутящий момент двигателя относится к скорости, но не относится к шагу/обороту

O высокая скорость запуска

O высокий крутящий момент при высокой скорости

Параметры:

·

Вход напряжения

20-50VDC

Вход ток

<4A

Выход ток

1.0A ~ 4.2A

Расход

Расход: 80 Вт; внутренняя страховка: 6А

Температура

Рабочая температура-10 ~ 45С;

Температура чулок-40C ~ 70C

Влажность

Не конденсация, нет капель воды

Газ

Ограничение горючих газов и проводящей пыли

Вес

320 г/шт.
