Характеристики
7th заказ пассивный фильтр Модуль LC Butterworth для низких частот | Бытовая техника
Описание товара
Modname = ckeditor
7-й заказ пассивная фильтрация (Butterworth) модуль V1.0
1 Введение модуля
Фильтры LC играют очень важную роль в высокочастотных и широкополосных полях, где трудно использовать устройства, такие как операционные усилители. В практическом применении часто вводится высокочастотный шум. С схемами активного фильтра частота отключения не может быть такой большой, поэтому часто используется пассивная фильтрация LC. Фильтры Butterworth широко используются в практическом дизайне цепи из-за их плоских характеристик полосы пропускания, значительной скорости затухания пробки и «чистых» характеристик пробки. В процессе фактического производства фильтра LC, из-за различных условий, трудно получить удовлетворительные результаты. Таким образом Lingzhi Electronics запустил этот пассивный фильтр 7-order (Butterworth) модуль. Цель-избавить всех от проектирования и распределения платы, ввода в эксплуатацию и другого времени, добиться эффекта «получить и использовать», ускоряя ход проекта. Основные характеристики модуля: (1) пассивный фильтр низкой проходимости с 7-ми заказами Butterworth LC. Характеристики встроенных параметров по умолчанию следующие: частота отключения-3 дБ составляет около 18 МГц, а колебания усиления в полосе пропускания малы. Затухание входного сигнала от 1 кГц до 16 МГц не превышает-1 дБ, а затухание более 40 дБ на частоте 2 МГц, на входе и выходе. Сопротивление 50 Ом. (2) интерфейс ввода и вывода имеет интерфейс SMA. (3) фильтры с различными частотами отключения могут быть настроены в соответствии с фактическими потребностями пользователей. Поскольку процесс отладки является громоздким, необходимо оплатить определенную плату за изготовление на заказ.
2 модуля интерфейса
Интерфейс ввода и вывода имеет интерфейс SMA.
Схематическая схема интерфейса модуля
3 Метод подключения интерфейса модуля

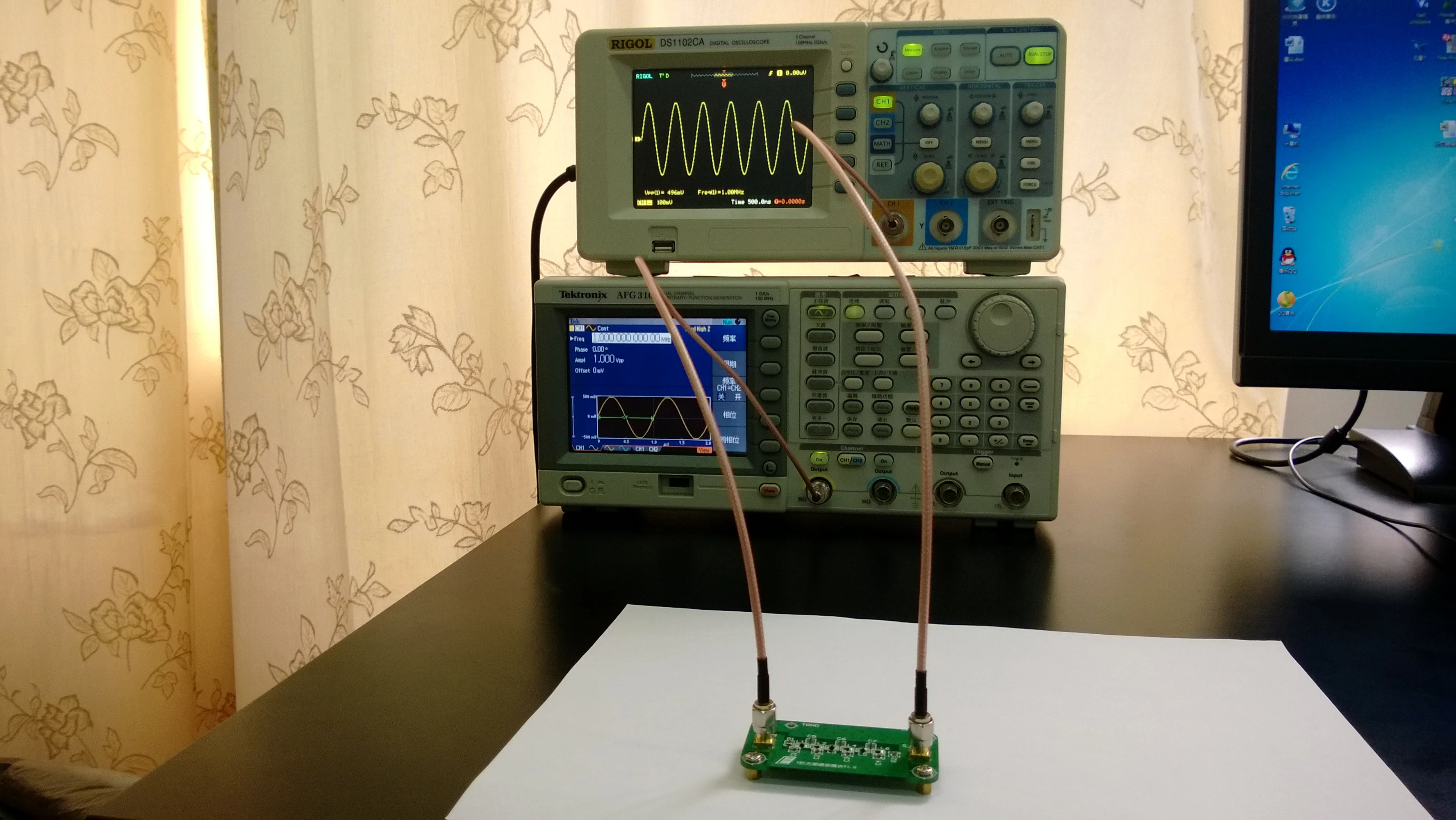

Схематическая схема отладки подключения
4 модуля эффект отладки Частотный диапазон сигнала-1 кГц ~ 100 МГц, амплитуда-1Vpp. Таблица тестовых данных выглядит следующим образом:
5 Список доставки
Серийный номер
Название
Количество
Цена за единицу
Примечания
1
Модуль пассивной фильтрации 7 заказов (Butterworth)
1
75
Без учета фрахта
2
Руководство пользователя
1
0
Загрузка сетевого диска Baidu cloud
