Описание:

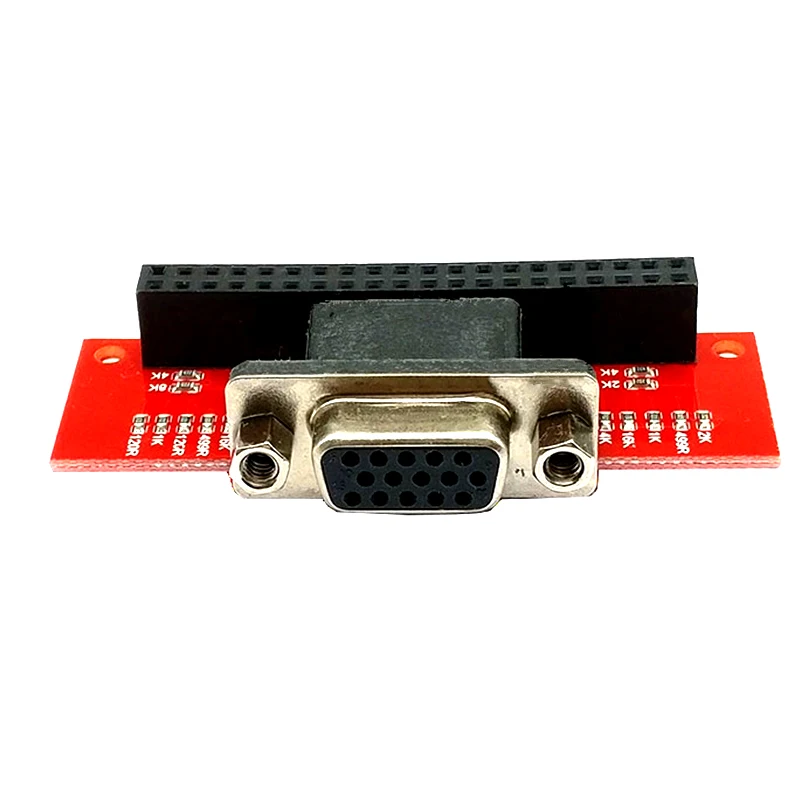

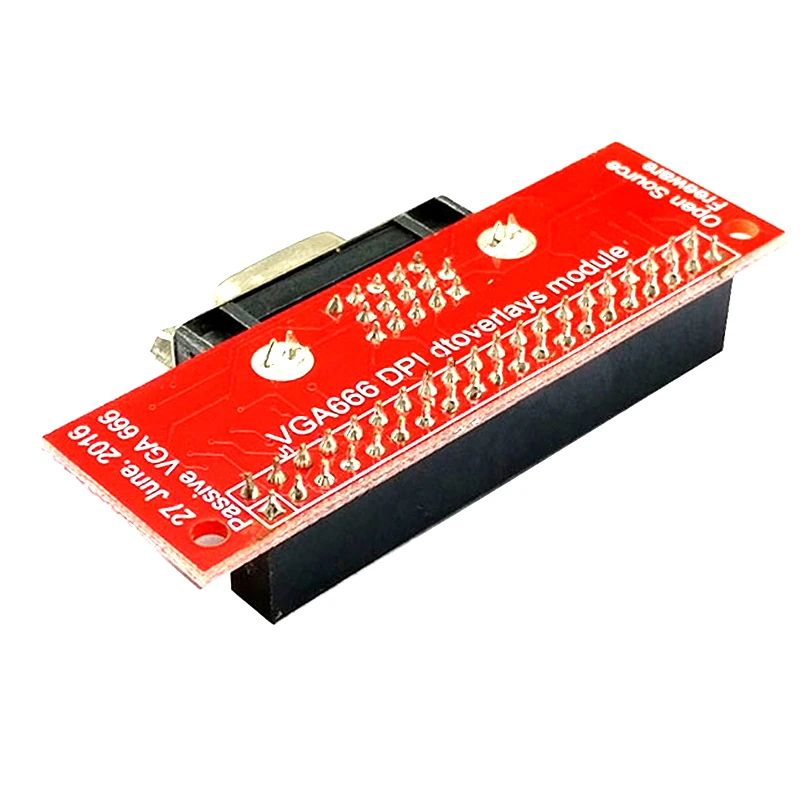

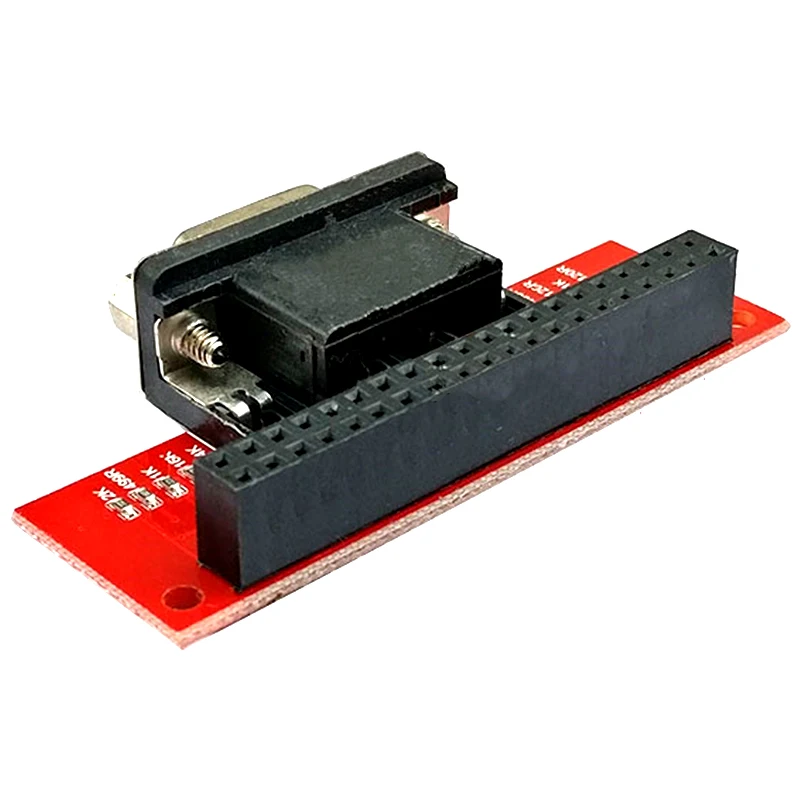

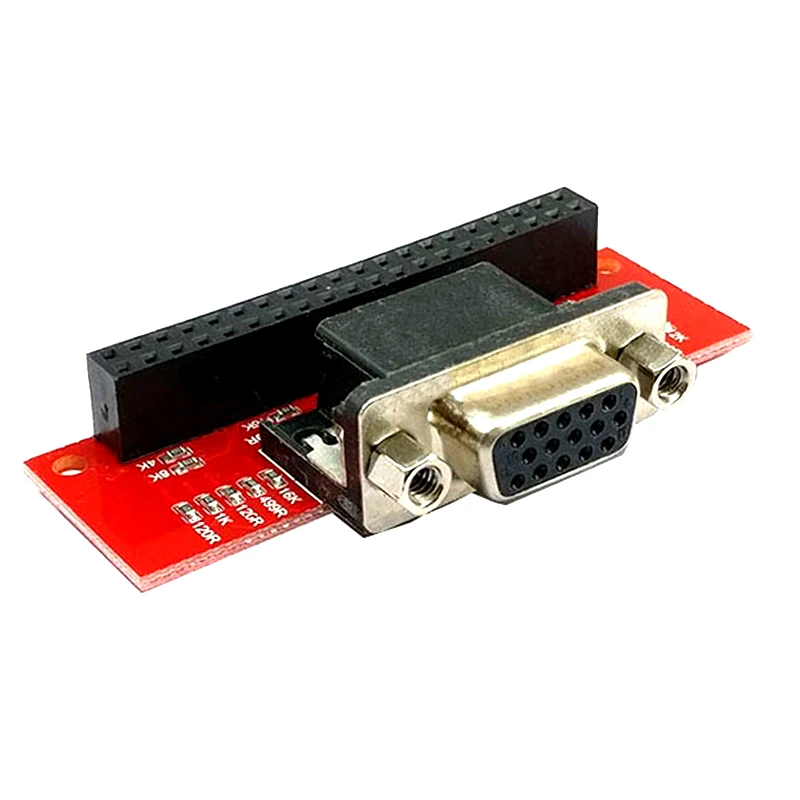

• У этого модуля есть другое название: адаптер Gert-VGA или пассивный адаптер VGA 666.
• Есть порт HDMI для подключения монитора. Если на вашем мониторе только VGA, вы должны использовать адаптер для подключения к монитору. Поскольку цифро-аналоговый адаптер стоит дороже и не подходит для конкретных условий использования, мы приняли это подходящее решение.
• Это коммутационное устройство VGA666 не поддерживает платы A и B, так как количество контактов GPIO не совпадает. Теперь Raspberry B +, Raspberry 2, Type B и Raspberry 3 имеют 40 контактов GPIO. Этот модуль можно использовать.
• С помощью этого модуля вы можете подключить монитор VGA локально, что также означает, что вы можете использовать его как дополнительный монитор рядом с HDMI. В отличие от композитного видео, интерфейс DPI может работать независимо от интерфейса HDMI.
• Двухэкранное программное обеспечение все еще разрабатывается и скоро будет официально совместимо.
Два экрана, работающих с максимальным разрешением, потребляют полосу пропускания SDRAM и еще не протестированы. (И есть проблема: поскольку материнская плата использует большинство контактов GPIO, это означает, что конкретные функции GPIO не могут быть использованы, потому что они заняты.)

Характеристики продукта:
• Выход VGA поддерживает то же разрешение, что и HDMI.
• Поддерживает разрешения от 640 × 480 до 1920 × 1024 при 60 кадрах в секунду.
• Качество пикселей на самом высоком разрешении почти так же хорошо, как и HDMI.
• 6 бит каждого канала имеют максимум 262144 цветов.
• Простота установки и настройки, подключи и играй.
• Вы можете использовать его как дополнительный монитор рядом с HDMI.
• Размеры: 64,00 мм x 32,24 мм.

Инструкции:
• Подключите контакты GPIO малины, как показано на рисунке ниже. Обратите внимание на направление и прочность соединения.
• Затем вставьте TF карту с новейшей системой (это руководство поддерживает только систему Raspbian) в компьютер, откройте файл CONFIG .txt в разделе TF карты/загрузки с редактором, И измените конфигурацию на следующее:

Рамка _ Ширина = 800
Рамка _ Высота = 600
Dpi_group = 2
Device_tree = bcm2710-rpi-3-b.dtb
Dpi_mode = 86
Dtparam = i2c_arm = off
Dtparam = spi = off
Dtparam = uart0 = off
Dtparam = uart1 = off
Dtoverlay = pi3-disable-bt-overlay
Dtoverlay = vga666
Enable_dpi_lcd = 1
Дисплей _ default_lcd = 1
Force _ pwm _ Open = 0
Dtparam = аудио = вкл.
Старт _ X = 1
Gpu_mem = 128

• Затем сохраните и выйдите, вставьте карту TF в малину, подключите монитор и интерфейс VGA модуля VGA666 с помощью кабеля VGA, а затем запустите малину, чтобы увидеть графику.
• Здесь подчеркивается, что рамочный буфер в конфигурации рекомендуется использовать предоставленные нами 800 и 600, потому что если количество будет увеличено, будут некоторые состояния задержки. Влияет на эффект просмотра.
