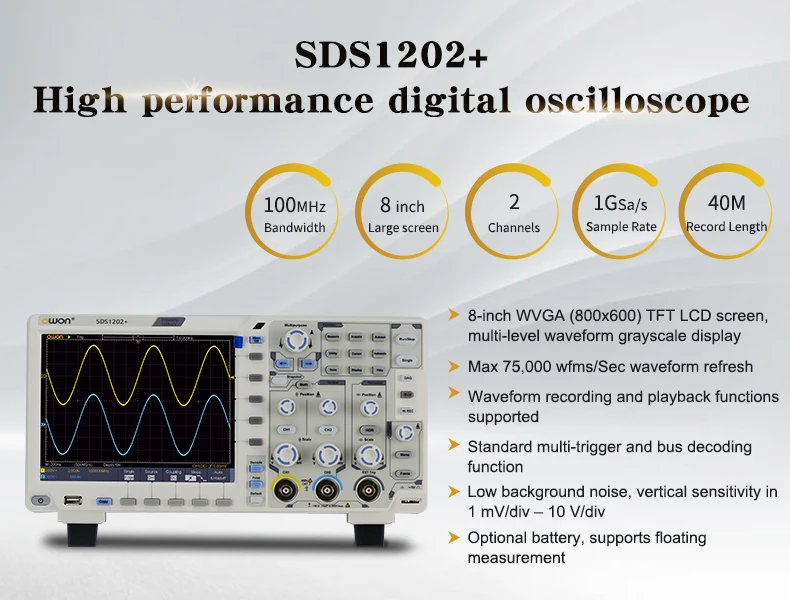

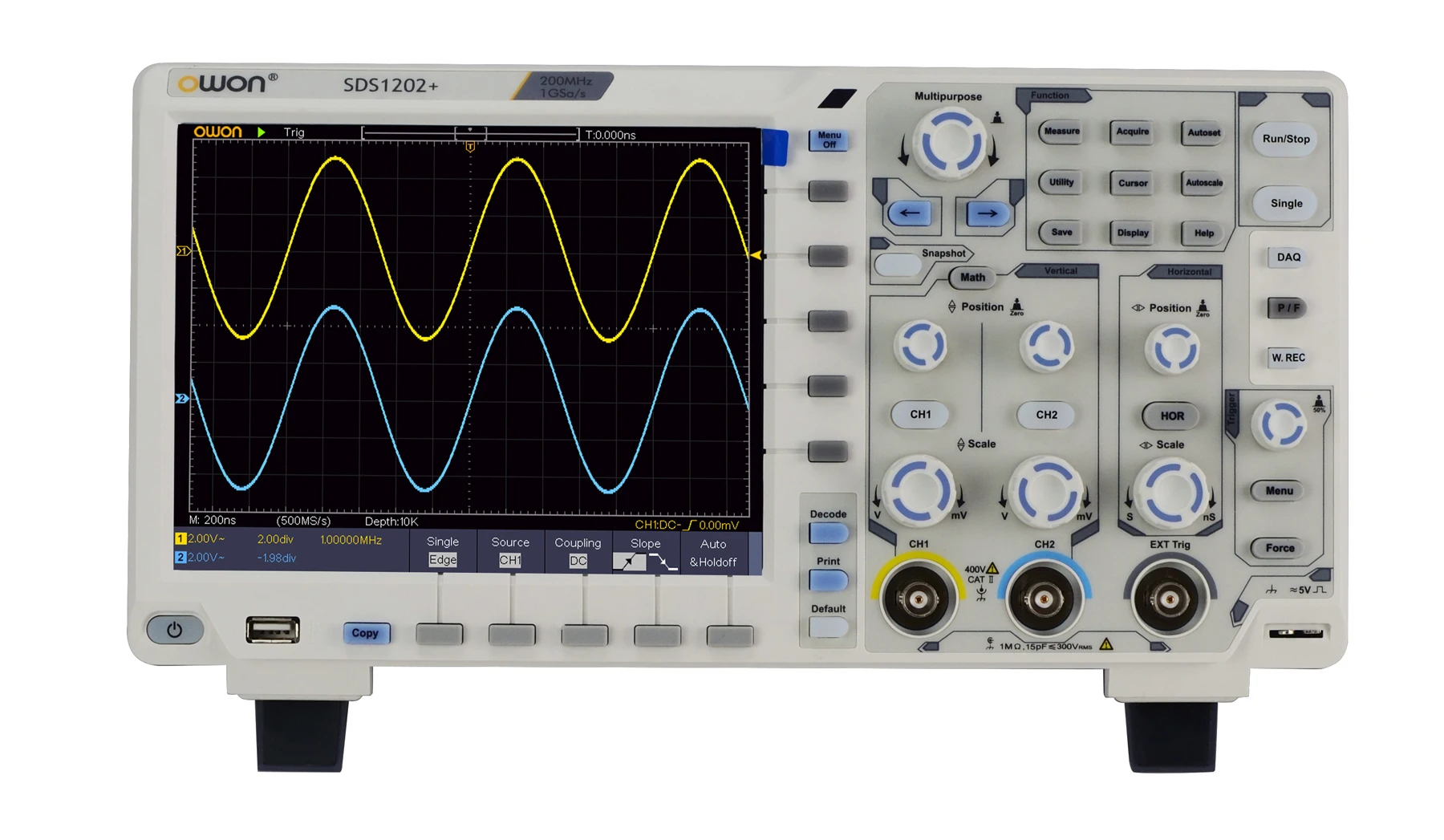

Цифровой осциллограф Owon SDS1202 + полоса пропускания 200 МГц 2 1 (внешний) каналов 1GSa/s 8

Цифровой осциллограф Owon SDS1202 + полоса пропускания 200 МГц 2 1 (внешний) каналов 1GSa/s 8

Модель

Разрешение вертикали (A/)

Пропускная способность

Времени нарастания импульсов

SDS1202 +

8 бит

200 МГц

≤ 1,75 ns

ТТХ

Инструкция

Частота дискретизации

(В режиме реального времени)

Двойной CH

500 мс/с

Один CH

1 GS/s

Скорость захвата сигнала

75000 wfms/s

Дисплей

Цветной ЖК-дисплей 8 дюймов, TFT дисплей, 800 × 600 пикселей

Канал

2 + 1 (внешний)

Максимальная длина записи

40 м

Точность дискретизации/реле времени

± 1 ppm (стандартный, Ta = + 25 ℃)

Вход муфта

Постоянный ток, переменный ток, Заземление

Вход сопротивление

1 МОм ± 2%, одновременно с 15pF ± 5pF

Макс. Входное напряжение

1 МОм: ≤ 300 врм;

50 Ом: ≤ 5 Vrms (для определенных моделей)

DC усиления точность

1 мВ

3%

≥ 2 мВ

2%

Вертикальной чувствительностью

1 мВ/дел-10 V/div

Тип триггера

Edge, видео, импульсный, наклонный, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN (опционально)

Декодирование Тип

(Опционально)

RS232, I2C, SPI, CAN

Режим запуска

Автоматический, нормальный, одиночный

Частота линий/полей (видео)

Поддержка стандартного NTSC, PAL и SECAM

Автоматическое измерение

Период, частота, среднее значение, PK-PK, RMS, Макс, мин, верх, основание, амплитуда, перезагрузка, предварительная съемка, время подсчета, время падения, ширина импульса,-ширина импульса, + рабочий цикл,-рабочий цикл, задержка A & rarr;B, Задержка A & rarr;B, Цикл RMS, курсорный RMS, экран, фаза, + подсчет импульсов,-подсчет импульсов,
Подсчет кромок, подсчет кромок, площадь и площадь цикла. FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Сигналов математика

+, -, *, / , БПФ, fftrms, intg, Diff, Sqrt, пользовательских функций Функция, цифровой фильтр (низких частот, высоких частот, полосовой, отклонение)

Хранение сигналов

100 сигналов

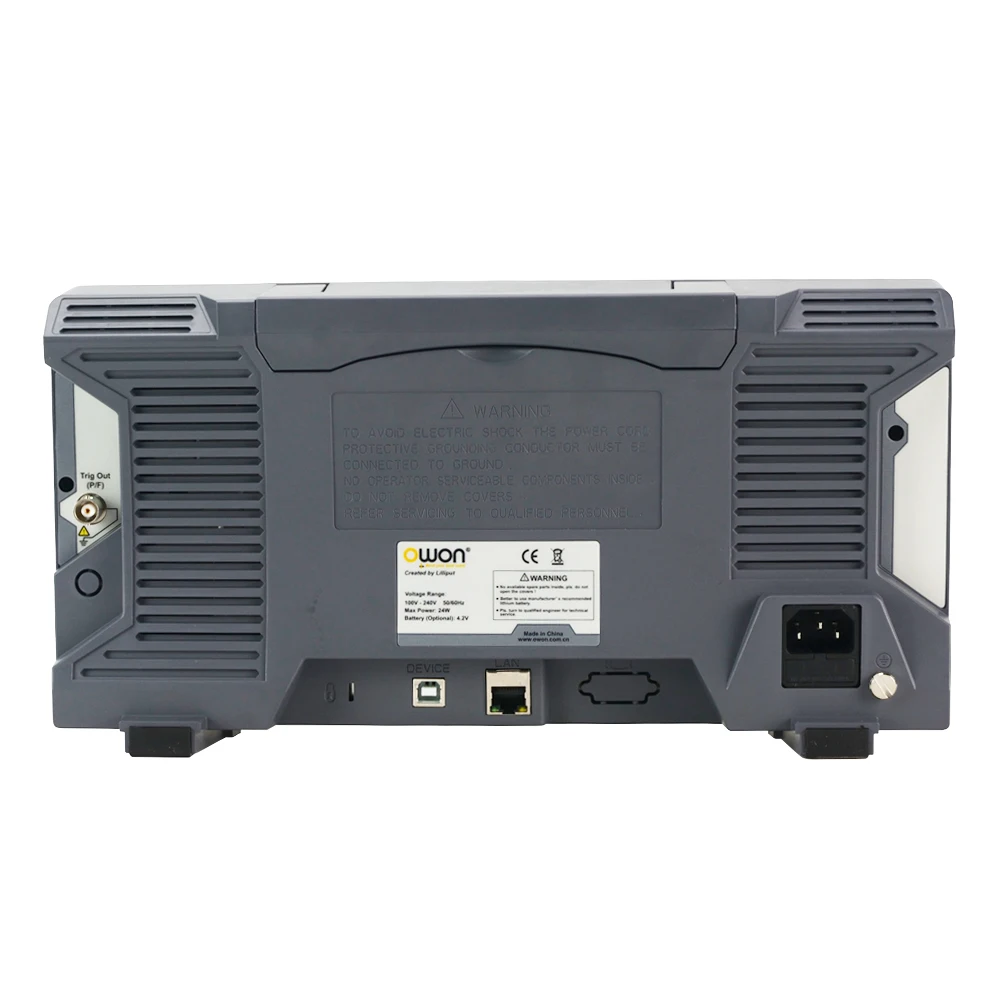

Связь интерфейс

USB-хост, USB устройство, Trig Out (Pass/Fail), LAN,
VGA и AV (опционально)

Совместимость принтера

PictBridge

Сетевой Напряжение

100V - 240 VACRMS, 50/60 Гц кошка пижамы для малыша Ⅱ

Мощность потребления

<24 Вт

Предохранитель

2 А, класс T, 250 В

Аккумулятор (опционально)

3,7 V, 13200mAh

Сенсорный экран (опционально)

Мульти-сенсорный емкостный сенсорный экран

Генератор сигналов(По желанию)

Максимальная выходная частота

25 МГц (образец 125 мс/с)

Канал

1-канальный или 2-канальный (опционально)

Разрешение по вертикали

14 бит

Диапазон амплитуды

2 mVpp - 6 Vpp

Сигналов длина

8K из нержавеющей стали

Стандартный сигналов

Синусоидальный, квадратный, пандус и пульс

Произвольной формыS

Геометрической формы, геометрической формы падения, греха (x)/x, ступенчатой волны, шума и других, всего 46 встроенных волновых форм и пользовательской произвольной формы

Мультиметр(По желанию)

В натуральную величину для чтения

3 четверти цифр (макс. 4000 штук)

Диод

0 V - 1 V

Вход сопротивление

10 МОм

Измерение ВКЛ/ВЫКЛ

<50(± 30) Ом звуковой сигнал

Постоянной ёмкости, универсальный конденсатор

51,2nf-100 мкФ: ±(3% ± 3 цифры)

Напряжение

DCV: 400 мВ, 4 в, 40 в, 400 В, 1000 В: ±(1% ± 1 цифра) макс.. Вход: постоянный ток 1000 в

Переменный ток: 400 мВ, 4 в, 40 в, 400 В: ±(1% ± 3 цифры) 750 В: ±(1.5% ± 3 цифры)

Частота: 40 Гц-400 Гц, макс. Вход: 750 В переменного тока (виртуальное значение)

В настоящее время

DCA: 40 мА, 400 мА: ±(1.5% ± 1 цифра) 4A, 10A: ±(3% ± 3 цифр) ACA: 40 мА: ±(1.5% ± 3 цифр) 400 мА: ±(2% ± 1 цифра) 4A, 10A: ±(3% ± 3 цифр)

Импеданс

400 Ом: ±(1% ± 3 цифры) 4 кОм ~ 4 МОМ: ±(1% ± 1 цифра) 40 МОм: ±(1.5% ± 3 цифр)

Механический Технические характеристики

Измерение

340 мм × 177 мм × 90 мм (Д * В * Ш)

Вес

Прибл. 2,6 кг (без аксессуаров)
