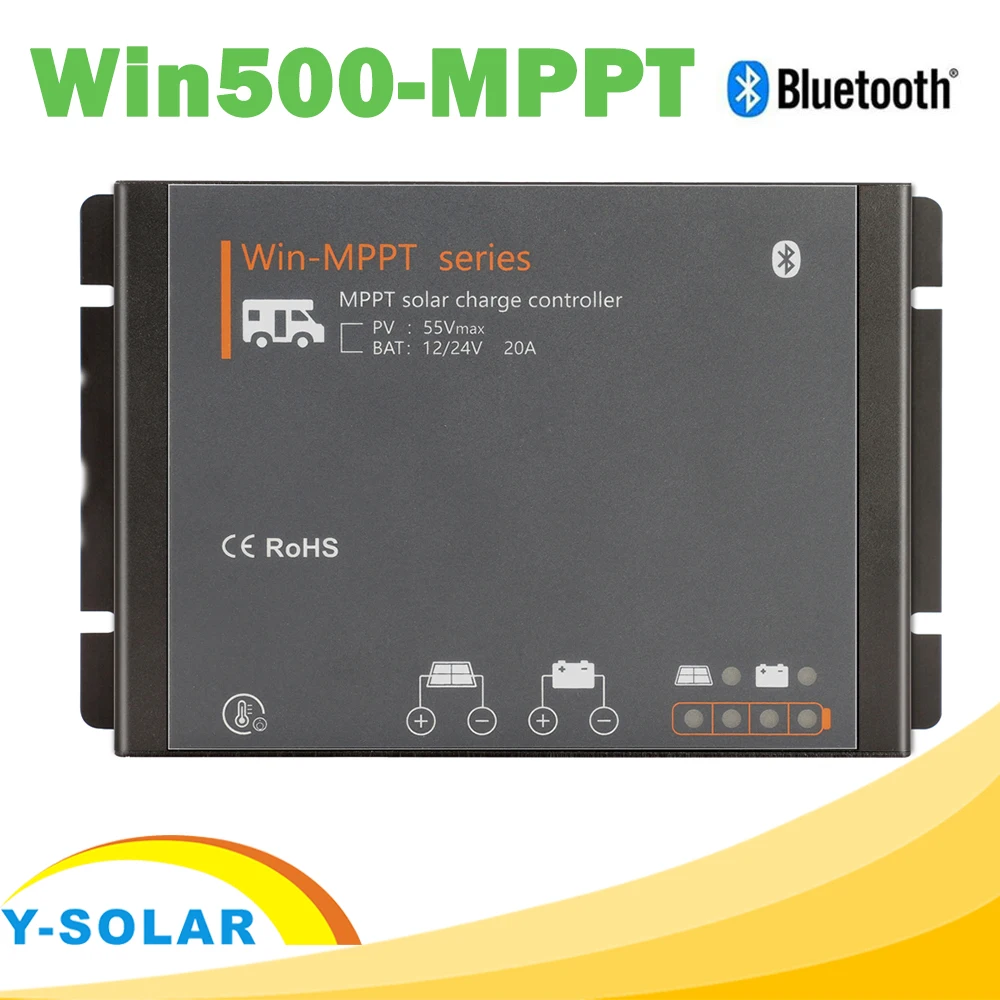

Солнечный контроллер RV 20A MPPT 12 В 24 регулятор заряда поплавковое зарядное

Солнечный контроллер RV 20A MPPT 12 В 24 регулятор заряда поплавковое зарядное

Солнечный контроллер серии Win основан на усовершенствованной технологии отслеживания максимальной мощности (MPPT), предназначенной для солнечной системы, эффективность преобразования контроллера до 98%.

Контроллер может быстро отслеживать точку максимальной мощности (MPP) PV массива, чтобы получить максимальную энергию панели, особенно в чехол с облачным небом, когда светильник постоянно меняется интенсивность, сверхбыстрый контроллер MPPT улучшит сбор энергии до 30% по сравнению с контроллерами заряда PWM.

1. Инновационная технология отслеживания точки максимальной мощности (MPPT), эффективность отслеживания> 99.9%

2. Полная цифровая технология, высокая эффективность преобразования заряда до 98%

3. Светодиодный индикатор для легкого считывания состояния зарядки и информации о батарее

4,12/24V автоматическое распознавание

5. Жидкость, гель, AGM и литиевая батарея для выбора

6. Отдельные порты для дистанционного датчика температуры, делают компенсацию температуры батареи более точной

7. Четыре этапа зарядки: MPPT, boost, equalization, float

8. Автоматическая функция снижения температуры

9. Двойная функция автоматического ограничения при превышении номинального заряда и тока зарядки

10. Версия приложения Android для связи по Bluetooth

11. Общий отрицательный дизайн

12. Идеальный EMC & термальный дизайн

13. Полностью автоматическая электронная функция защиты

Защита

Описание

PV перегрузки по току

Контроллер ограничит мощность зарядки в номинальном заряде.

Сверхразмерный pv-массив не будет работать в максимальной точке мощности.

PV короткое замыкание

Когда происходит короткое замыкание PV, контроллер прекратит зарядку.

Снимите его, чтобы начать нормальную работу.

PV обратная полярность

Полная защита от PV обратной полярности, без повреждения

Контроллер. Исправьте соединение, чтобы начать нормальную работу.

Обратная полярность батареи

Полная защита от обратной полярности аккумулятора, отсутствие повреждений

Контроллер. Исправьте соединение, чтобы начать нормальную работу.

Аккумулятор перенапряжения

Если есть другие источники энергии для зарядки аккумулятора, когда

Напряжение батареи превышает 15,8/31,3 в, контроллер прекратит зарядку

Для защиты аккумулятора от перезарядки.

Батарея перегрузки

Когда напряжение батареи падает на установочную точку напряжения низкого напряжения

Отключите, Индикатор низкого напряжения контроллера будет

Вспышка.

Перегрев

Защита

Контроллер определяет внутреннюю температуру через внутренний датчик, когда температура превышает значение настройки, зарядный ток будет ниже, а затем уменьшится Температура, чтобы контролировать повышение температуры контроллера, когда внутренняя температура превышает установленный порог защиты температуры, контроллер прекращает работу и восстанавливает после ВТемпература понижена.

Поврежденный пульт дистанционного управления

Датчик температуры

Если датчик температуры короткое замыкание или повреждение, контроллер

Будет использовать внутреннюю температуру для зарядки

Компенсация.

Товар

Win500-MPPT

Аккумулятор

Параметры

Напряжение системы

12 В/24 В автоматическое распознавание

Максимальный зарядный ток

20А

MPPT зарядное напряжение

Перед повышением или выравниванием зарядки

Повышающее напряжение

14,0 ~ 14,8 V/28,0 ~ 29,6 V(defult: 14,5/29,0 V @ 25 ℃)

Напряжение выравнивания

14,0 ~ 15,0 в/28,0 ~ 30,0 в (по умолчанию: 14,8/29,6 в @ 25 ℃)

Поплавковое напряжение

13,0 ~ 14,5 V/26,0 ~ 29,0 V (по умолчанию: 13,7/27,4 @ 25 ℃)

Отключение низкого напряжения

10,8 ~ 11,8 в/21,6 ~ 23,6 в (по умолчанию: 11,2/22,4 в)

Повторное подключение низкого напряжения

11,4 ~ 12,8 V/22,8 ~ 25,6 V (по умолчанию: 12,0/24,0 V)

Компенсация температуры

-4.17 мВ/к на ячейку (повышение, выравнивание),

-3. 3 БМВ/к на ячейку (поплавок)

Зарядное целевое напряжение

10,0 ~ 32,0 в (литий, по умолчанию: 14,4 В)

Напряжение для восстановления зарядки

9,2 ~ 31,8 в (литий, по умолчанию: 14,0 в)

Отключение низкого напряжения

9,0 ~ 30,0 в (литий, по умолчанию: 10,6 В)

Отключение низкого напряжения

9,6 ~ 31,0 в (литий, по умолчанию: 12,0 в)

Макс. Вольт на летучей мыши. Терминал

35 в

Тип батареи

Гель AGM, жидкий, литиевый (по умолчанию: гель)

Панель

Параметры

Максимальное напряжение на PV(- 20 ℃)

55 в* 1

Максимальное напряжение на PV(25 °C)

50 в

Максимальная входная мощность

260/520 Вт

Диапазон отслеживания MPPT

(Батарея Напряжение + 1,0 V) ~ Voc * 0,9* 2

Параметры системы

Максимальная эффективность отслеживания

> 99.9%

Максимальная эффективность преобразования

98.0%

| Размеры

164*107*32 мм

Вес

700 г

Коммуникация

BLE

Заземление

Общий отрицательный

Клеммы питания

10awg (5 мм2)

Температура окружающей среды

-20 ~ + 55 ℃

Температура хранения

-25 ~ + 80 °C

Влажность окружающей среды

0 ~ 100% RH

Степень защиты

IP54

Максимальная высота

4000 м
