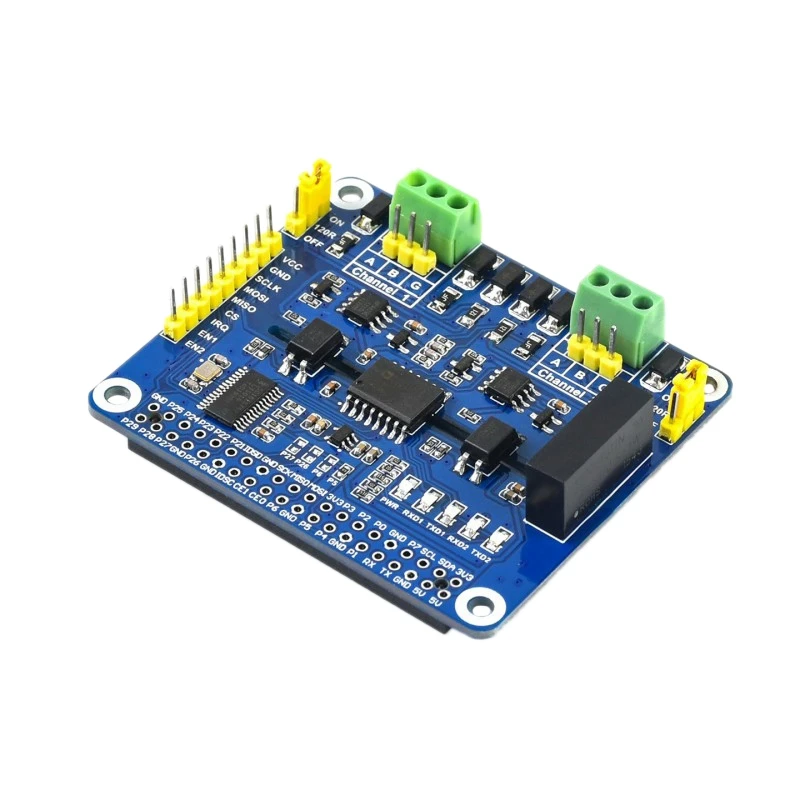

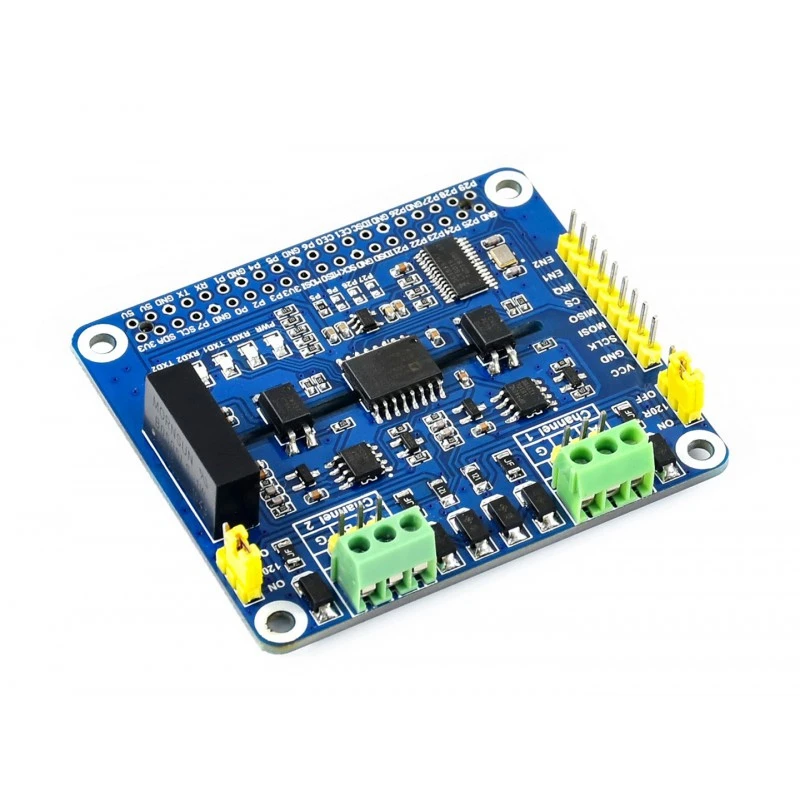

Waveshare 2-канальный изолированный RS485 Расширительная шляпа для Raspberry Pi, SC16IS752 SP3485, с несколькими бортовыми защитными схемами
Это двухканальная Изолированная Расширительная шляпа RS485, разработанная для Raspberry Pi, принимает решение SC16IS752 + SP3485, со встроенными защитными схемами, такими как изоляция источника питания, магнитная изоляция ADI и диод телевизоров, И т. Д. Легко управлять 2-канальным RS485 для автоматического трансивера через SPI интерфейс. Благодаря своей быстрой связи, стабильности, надежности и безопасности, это идеальный выбор для таких областях, как Промышленная Автоматизация.

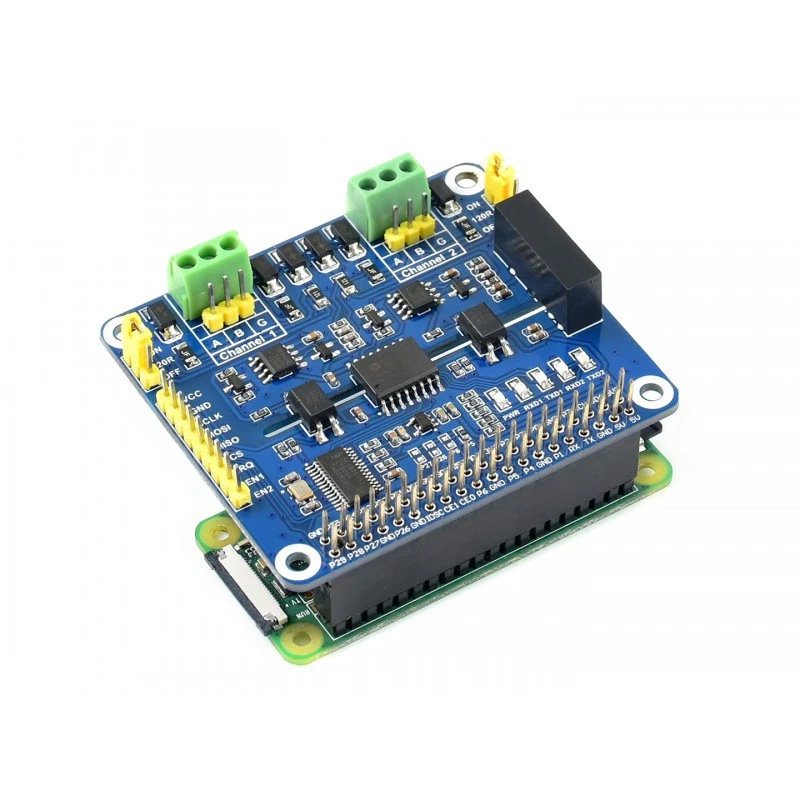

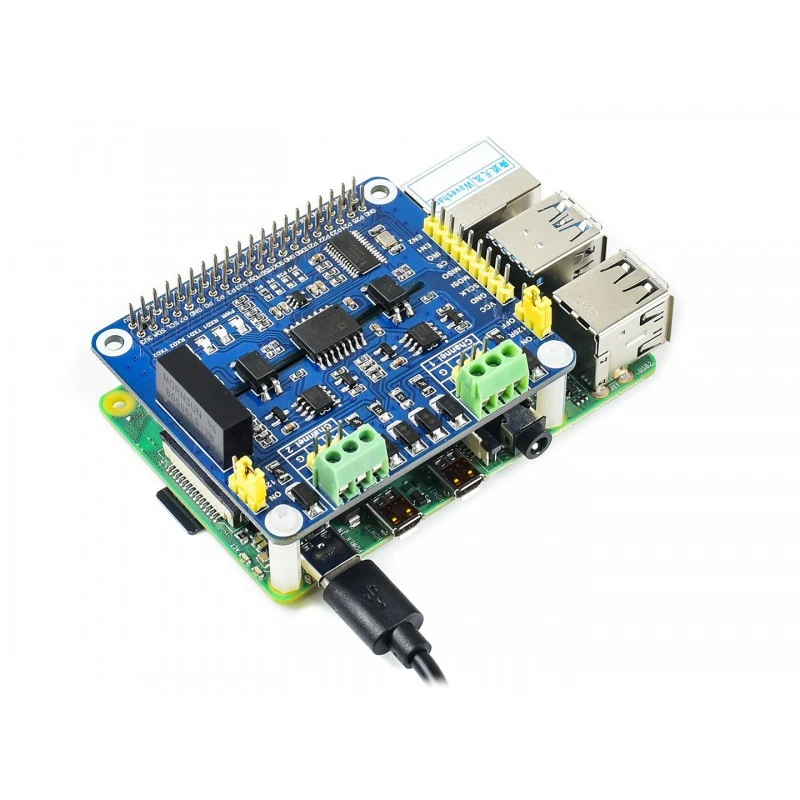

Стандарт для удлинителя Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi. Принимает SC16IS752 + SP3485 комбинированный двойной чип, преобразует SPI в RS485, скорость передачи данных до 921600bps. Позволяет передавать данные вручную или автоматически, настроенные DIP-переключателем. Встроенные телевизоры (преходящее напряжение подавителя), эффективно подавляют перенапряжение и переходное напряжение шипа в цепи, молниеносное и антистатическое
Встроенный предохранитель и защитные диоды обеспечивают стабильные выходы тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжения, повышают ударопрочность
Встроенные светодиоды для указания состояния питания и трансивера. Контакты управления SPI для соединения с хост-контрольными платами, такими как для Arduino

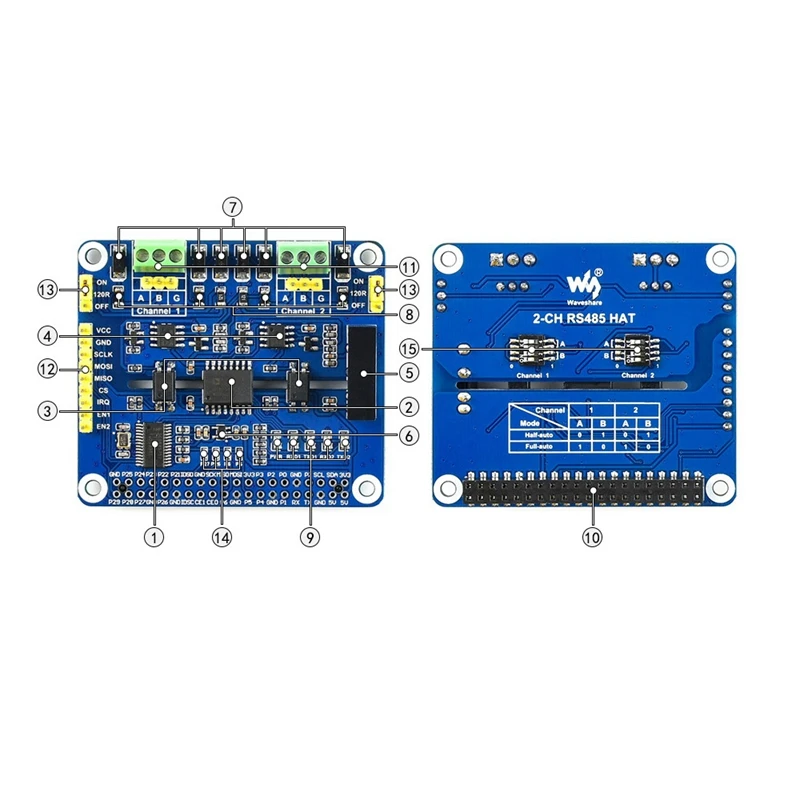

1. SC16IS752 UART расширение chip.2. ADUM1412 цифровой изолятор. 3. PC817 optocoupler.4. SP3485 RS485 трансивер. 5. B0505LS изоляция источника питания module.6. RT9193-33 chip.7. SMAJ12CA переходное подавление диодного массива, 8. Предохранитель автоматического восстановления, 9. Индикатор состояния, PWR: индикатор питания, RXD/TXD: индикатор трансивера UART, 10. Raspberry Pi разъем GPIO: для подключения Raspberry Pi
11. Терминал RS485
12. Блок управления MCU: для подключения хост-контроллеров, таких как Arduino
13. Резисторный переключатель терминала 120 Ом
14. Переключатель для прерывания

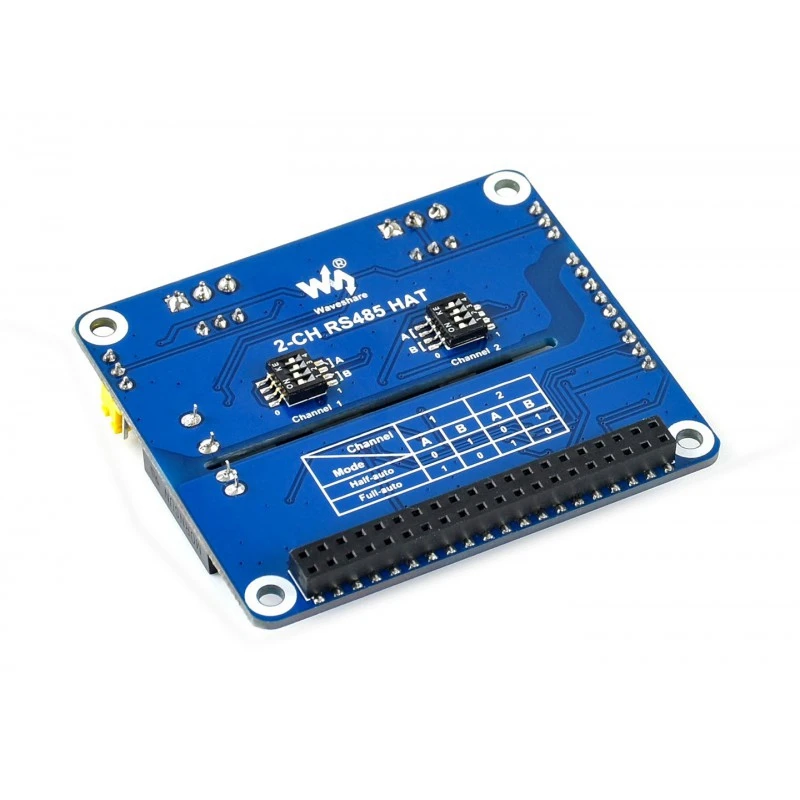

15. Выбор режима работы
Полуавтоматическая: A = 0, B = 1
Полный авто: A = 1, B = 0
PIN RASPBERRY PI (BCM) описание
VCC 5V 3,3 V/5V источник питания
GND Ground
SCK P21 (SPI1 SCLK) SPI вход часов
MOSI P20 (SPI1 MOSI) SPI ввод данных
MISO P19 (SPI1 MISO) выход данных SPI
CS P18 (SPI1 CS) чип SPI
Выход прерывания IRQ P24
EN1 P27 канал 1 TX/RX включить: высокий для TX, низкий для RX
EN2 P22 канал 2 TX/RX включить: высокий для TX, низкий для RX
Название бренда: Waveshare
Тип демонстрационной платы: ARM
Номер модели: 2-CH RS485 HAT
Чип расширения UART: SC16IS752
Приемопередатчик RS485: SP3485
Интерфейс связи: SPI
Скорость передачи данных: 300 ~ 921600 bps
Рабочее напряжение: 3,3 В/5 В
Размеры: 5 В
Чип расширения UART: SC16IS752
Приемопередатчик RS485: SP3485
Интерфейс связи: SPI
Скорость передачи данных: 300 ~ 921600 bps
Рабочее напряжение: 3,3 В/5 В
Цвет: синий
Материал: PCB + металл
Размер: 65 мм x 56,5 мм
Размер монтажного отверстия: 3,0 мм
Посылка:
1 * 2-CH RS485 шляпа
1 * 2x20PIN штыревой разъем
1 * винты RPi (2 шт.)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
Стандарт для удлинителя Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi. Принимает SC16IS752 + SP3485 комбинированный двойной чип, преобразует SPI в RS485, скорость передачи данных до 921600bps. Позволяет передавать данные вручную или автоматически, настроенные DIP-переключателем. Встроенные телевизоры (преходящее напряжение подавителя), эффективно подавляют перенапряжение и переходное напряжение шипа в цепи, молниеносное и антистатическое
Встроенный предохранитель и защитные диоды обеспечивают стабильные выходы тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжения, повышают ударопрочность
Встроенные светодиоды для указания состояния питания и трансивера. Контакты управления SPI для соединения с хост-контрольными платами, такими как для Arduino
1. SC16IS752 UART расширение chip.2. ADUM1412 цифровой изолятор. 3. PC817 optocoupler.4. SP3485 RS485 трансивер. 5. B0505LS изоляция источника питания module.6. RT9193-33 chip.7. SMAJ12CA переходное подавление диодного массива, 8. Предохранитель автоматического восстановления, 9. Индикатор состояния, PWR: индикатор питания, RXD/TXD: индикатор трансивера UART, 10. Raspberry Pi разъем GPIO: для подключения Raspberry Pi
11. Терминал RS485
12. Блок управления MCU: для подключения хост-контроллеров, таких как Arduino
13. Резисторный переключатель терминала 120 Ом
14. Переключатель для прерывания
15. Выбор режима работы
Полуавтоматическая: A = 0, B = 1
Полный авто: A = 1, B = 0
PIN RASPBERRY PI (BCM) описание
VCC 5V 3,3 V/5V источник питания
GND Ground
SCK P21 (SPI1 SCLK) SPI вход часов
MOSI P20 (SPI1 MOSI) SPI ввод данных
MISO P19 (SPI1 MISO) выход данных SPI
CS P18 (SPI1 CS) чип SPI
Выход прерывания IRQ P24
EN1 P27 канал 1 TX/RX включить: высокий для TX, низкий для RX
EN2 P22 канал 2 TX/RX включить: высокий для TX, низкий для RX
Название бренда: Waveshare
Тип демонстрационной платы: ARM
Номер модели: 2-CH RS485 HAT
Чип расширения UART: SC16IS752
Приемопередатчик RS485: SP3485
Интерфейс связи: SPI
Скорость передачи данных: 300 ~ 921600 bps
Рабочее напряжение: 3,3 В/5 В
Размеры: 5 В
Чип расширения UART: SC16IS752
Приемопередатчик RS485: SP3485
Интерфейс связи: SPI
Скорость передачи данных: 300 ~ 921600 bps
Рабочее напряжение: 3,3 В/5 В
Цвет: синий
Материал: PCB + металл
Размер: 65 мм x 56,5 мм
Размер монтажного отверстия: 3,0 мм
Посылка:
1 * 2-CH RS485 шляпа
1 * 2x20PIN штыревой разъем
1 * винты RPi (2 шт.)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
