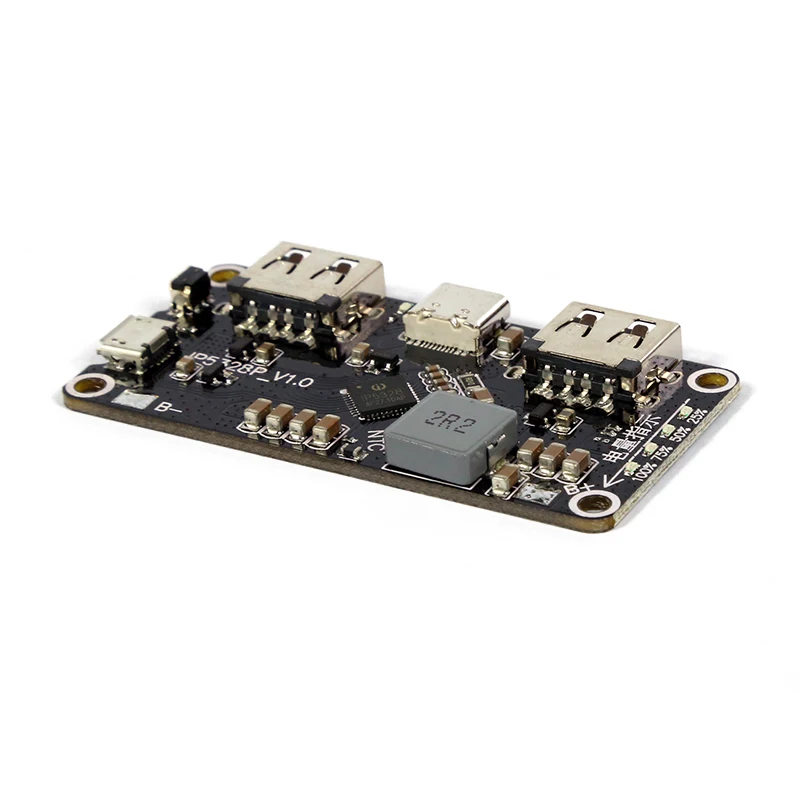

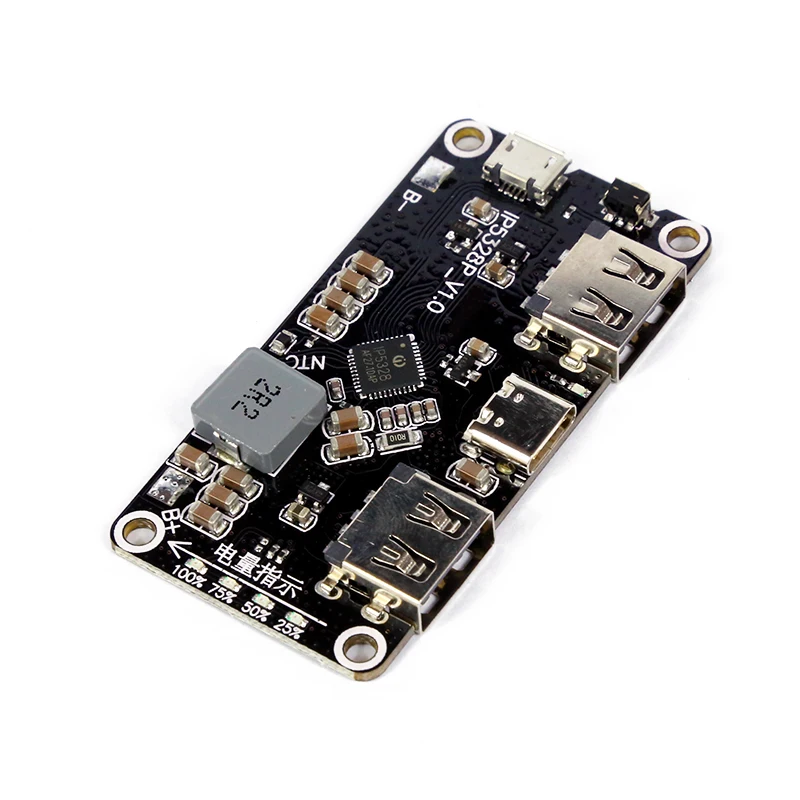

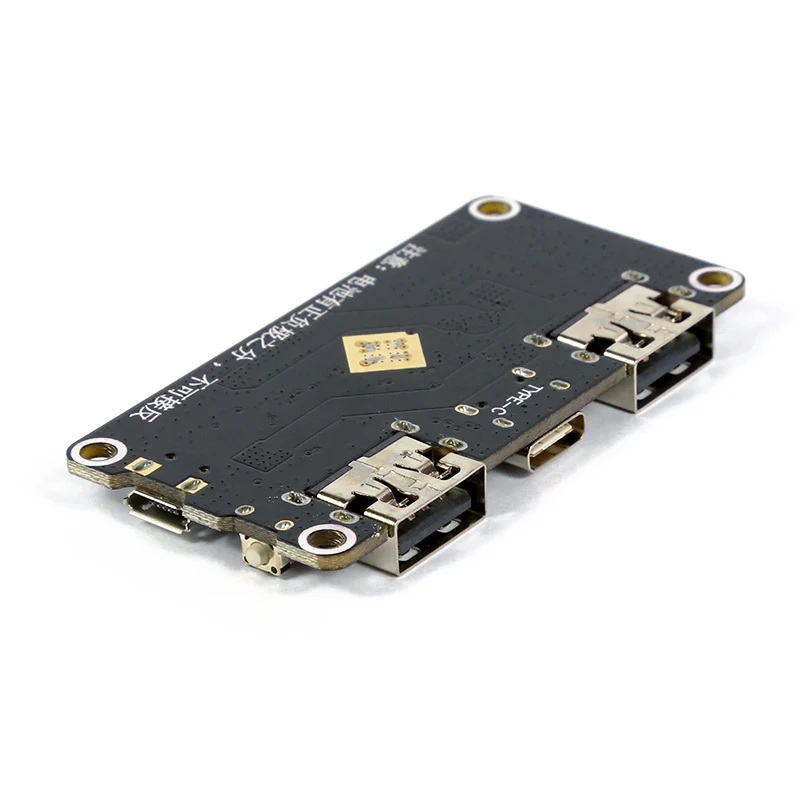

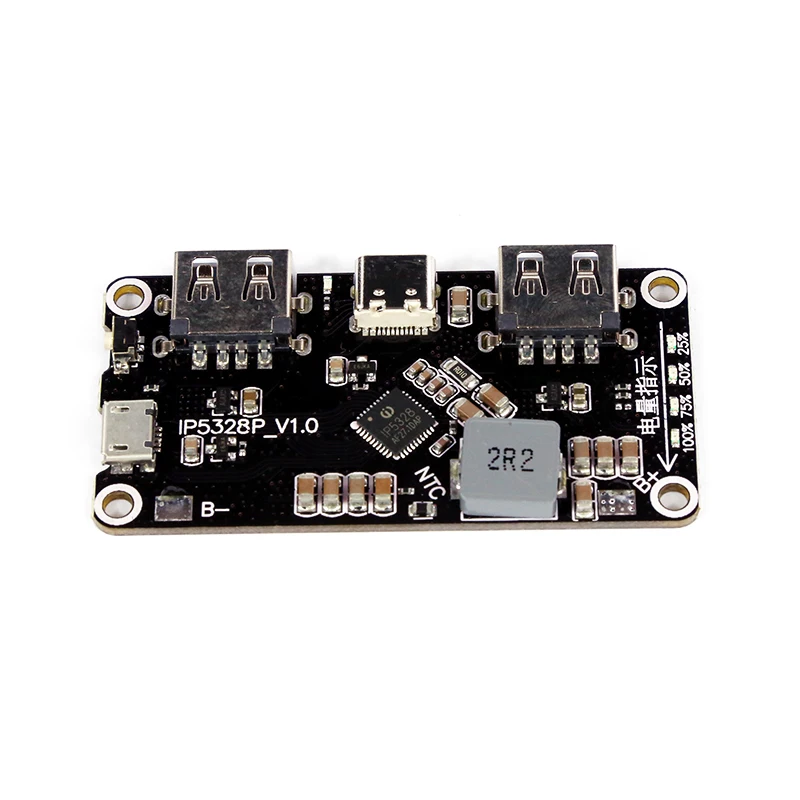

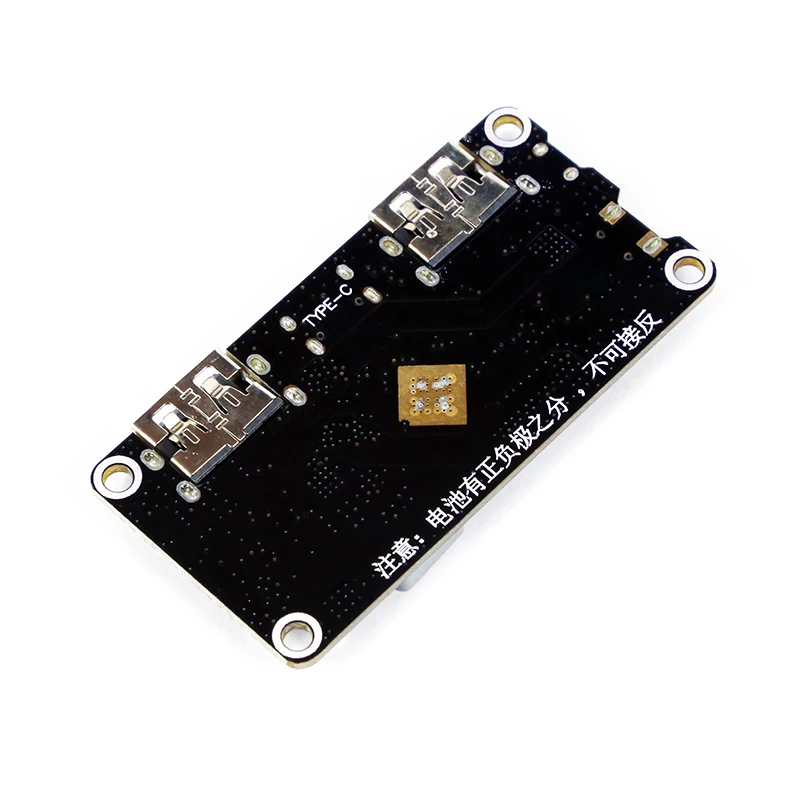

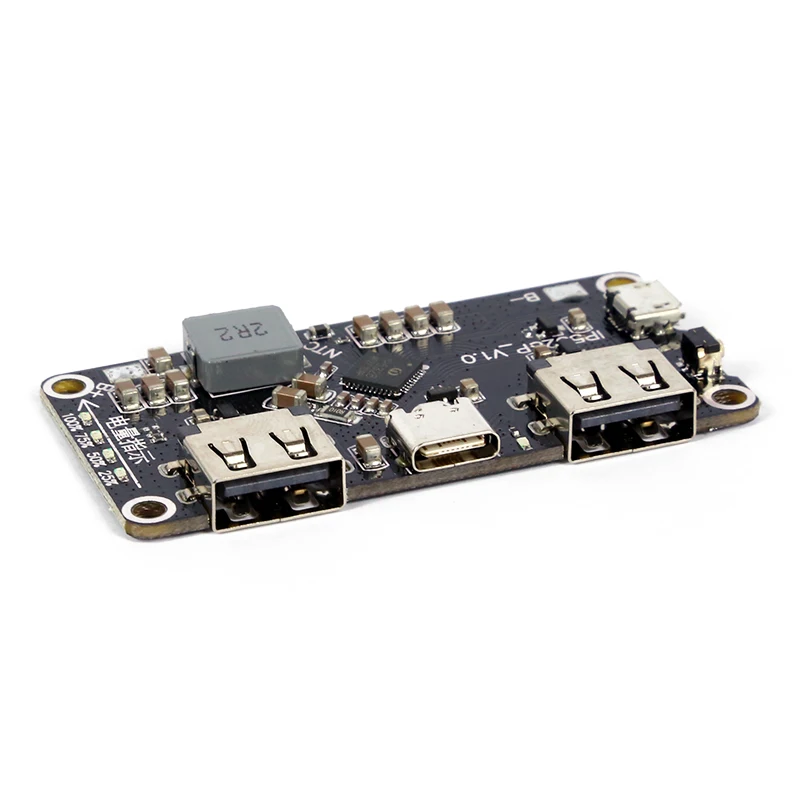

Блок питания печатная плата двухсторонний модуль быстрой зарядки повышающий

Блок питания печатная плата двухсторонний модуль быстрой зарядки повышающий

Информация о продукте

Принятие решения для мобильных устройств Incore IP5328P, четырехслойная Золотая плата с погружением, оптимизированная схема и проводка, Поддержка различных протоколов быстрой зарядки, двусторонняя Быстрая зарядка 18 Вт, может поддерживать в общей сложности 4 зарядных интерфейса: 2 USB-A выходных интерфейса, 1 USB-C интерфейса, 1 Micro USB интерфейс, 4 интерфейса поддерживают быструю зарядку, 2 из которых USB-A порты поддерживают QC3.0, FCP, AFC, MTK, SFCP быструю зарядку, мощность до 18 Вт; Поддержка Apple, Samsung, BC1.2 соглашения. Порт USB-C поддерживает двунаправленный и быстрый заряд USB PD и совместим с FCP, AFC, SFCP и QC3.0, FCP, AFC, MTK, SFCP. MicroUSB поддерживает быстрый Вход зарядки FCP, AFC, SFCP.

Детали параметры

Размер: 65 мм * 32,5 мм ультра-тонкий четыре угла диаметр отверстия 3 мм Выходной интерфейс: USBA + TYPE-C поддерживает быструю зарядку (см. Спецификацию протокола быстрой зарядки) Входной интерфейс: MICRO + TYPE-C поддерживает быстрый ввод заряда (см. Спецификацию для протокола быстрой зарядки) Батарея Тип: 3,7 V Батарея (сбор или 18650 литиевая батарея Батарея) соединенных параллельно в одной и той же клетки, емкость не ограничена, чем больше емкость, тем больше раз заряда и разряда. Для безопасности, пожалуйста, добавьте защитную пластину. Обратная, подключите противоожожную материнскую плату на свой собственный риск! Индикация быстрой зарядки: входной и выходной высоковольтный индикатор быстрой зарядки Эффективность преобразования: эффективность 95% (различная энергоэффективность напряжения варьируется) см. Подробную информацию в спецификации Нажмите клавишу: продолжительность ключа больше 60 мс, но меньше 2 с, это короткое нажатие. Короткое нажатие включит индикатор питания и увеличит выход. Нажатие на него в течение длительного времени 10s сбросит всю систему, и действие ключа менее 30 мс не ответит. Функция автоматического обнаружения разъема телефона: IP5328P автоматически обнаруживает вставку в мобильный телефон и немедленно просыпается из режима ожидания. Он включает boost 5V, чтобы зарядить мобильный телефон, устраняя необходимость в ключевой операции и поддерживая безключевое решение.

Функция Описание

Низкий уровень мощности блокировки и активации Когда IP5328P подключен к батарее впервые, чип заблокирован независимо от напряжения батареи. В режиме незарядки, если напряжение батареи слишком низкое, чтобы вызвать отключение низкой мощности, IP5328P также войдет в заблокированное состояние. В заблокированном состоянии, чтобы уменьшить статическое энергопотребление, IP5328P не имеет функции обнаружения вставки на мобильный телефон и не может быть активирована кнопкой. Это Когда кнопка нажата, выход boost не может быть активирован, но наименьшее положение индикатора батареи мигает 4 раза, чтобы указать. В заблокированном состоянии вы должны войти в состояние зарядки, чтобы активировать функцию чипа. Зарядка IP5328P имеет постоянный ток, постоянную систему управления литиевой батареей, которая поддерживает синхронную структуру переключателя. Может автоматически совпадать с различными зарядными батареями Давление техническими характеристиками. Когда напряжение батареи составляет менее 3 в, используйте зарядку в 250 мА; Когда напряжение батареи превышает 3 в, введите входной постоянный ток зарядки, клемма батареи Максимальная зарядка Электрический ток 5.0A; Когда напряжение батареи близко к установленному напряжению батареи, он входит в постоянную зарядку напряжения; Когда зарядный ток аккумулятора составляет менее 300 мА и Когда напряжение ячейки приближается к постоянному напряжению, прекратите зарядку. После завершения зарядки, в том случае, если напряжение батареи ниже, чем 4,1 V, перезапуск зарядки аккумулятора. IP5328P использует технологию коммутации зарядки, а частота переключения-500 кГц. При зарядке с обычным входом 5 в Максимальная входная мощность 10 Вт; Быстрая зарядка При зарядке Максимальная входная мощность составляет 18 Вт. Максимальный зарядный ток на клемме аккумулятора может достигать 5,0 А, а эффективность зарядки может достигать 94%, что может сократить время зарядки на 3/4. IP5328P автоматически регулирует зарядный ток для адаптации к адаптерам с различными нагрузками. IP5328P не поддерживает такую же зарядку и разрядку. В состоянии зарядки выходной порт разрядки будет закрыт, чтобы предотвратить повреждение заряженного устройства на входе высокого напряжения. Boost IP5328P интегрирует синхронную коммутационную конвертерную систему, которая поддерживает высоковольтный выход, поддерживает 5 В ~ 12 В широкий диапазон напряжения, отрицательный Грузоподъемность 5V-3.1A, 7V-2.4A, 9V-2.0A, 12V-1.5A. Частота переключения составляет 375 кГц. Встроенный мягкий старт Функция для предотвращения сбоя, вызванного чрезмерным напряжением во время запуска, интегрированным выходным перетоком, коротким замыканием, перенапряжением, перегревом и другими функциями защиты s, Обеспечивает стабильную и надежную работу системы. Выходной ток системы boost можно регулировать автоматически с помощью температуры, чтобы гарантировать, что температура IC ниже установленной температуры.
