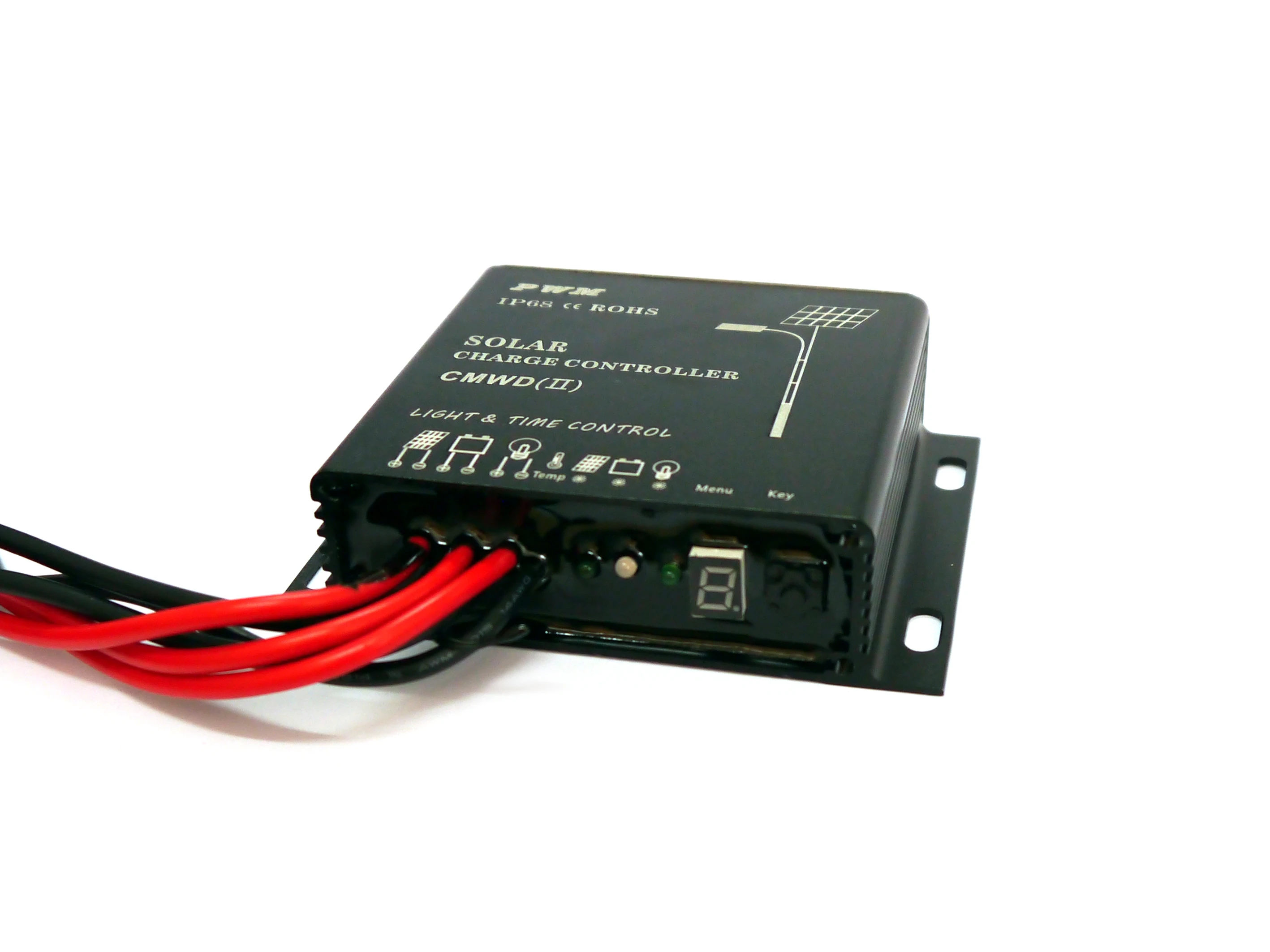

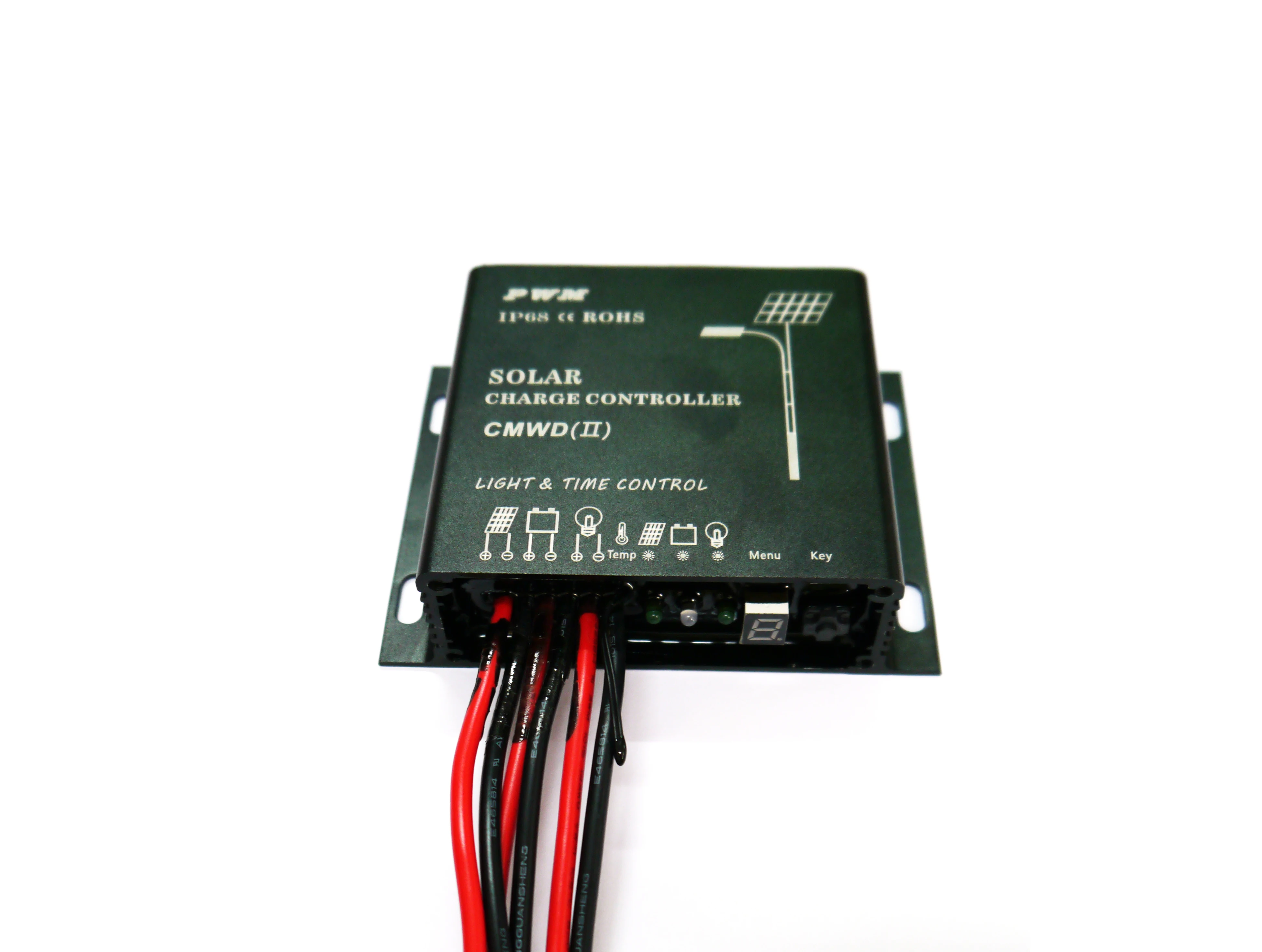

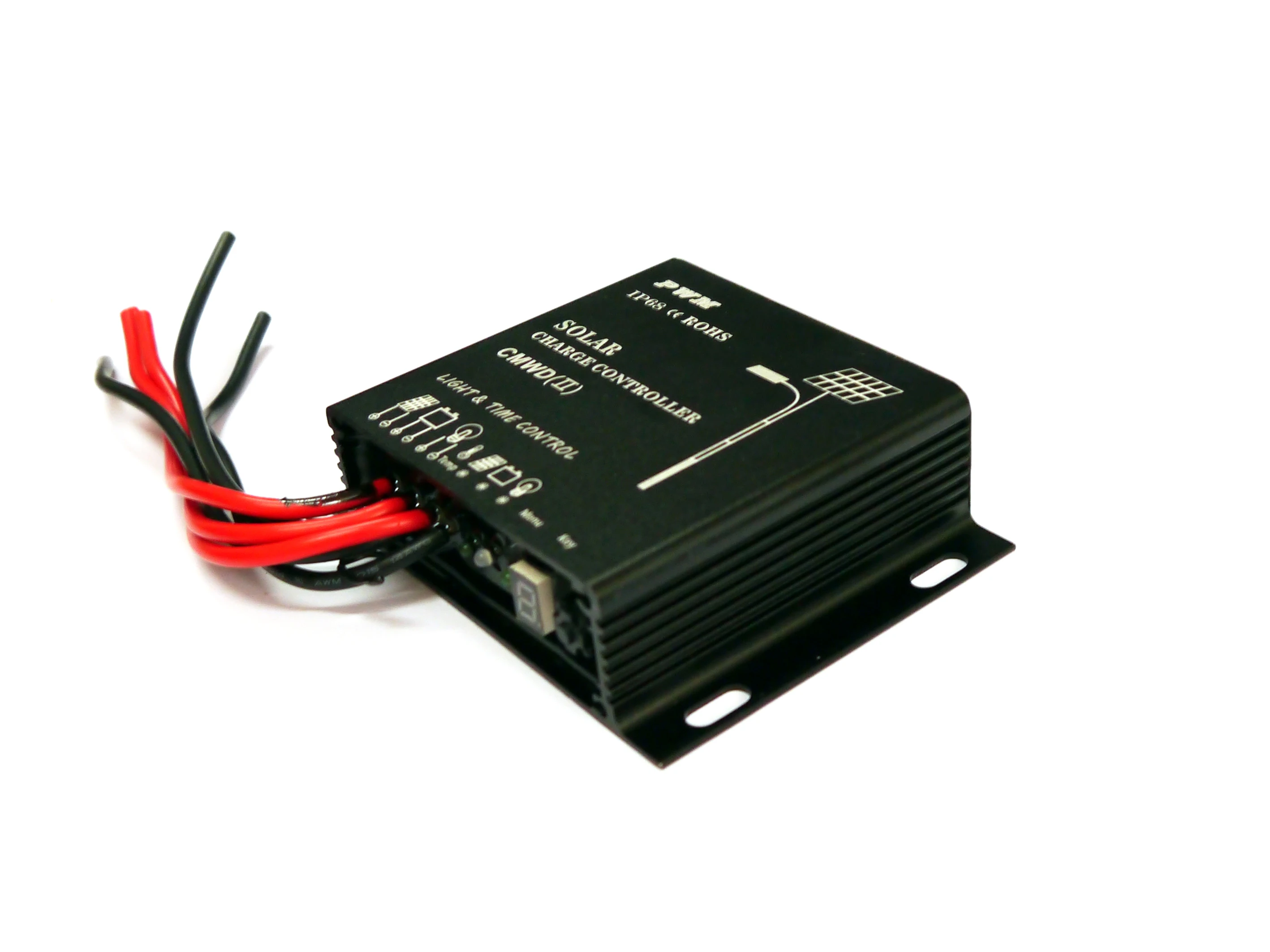

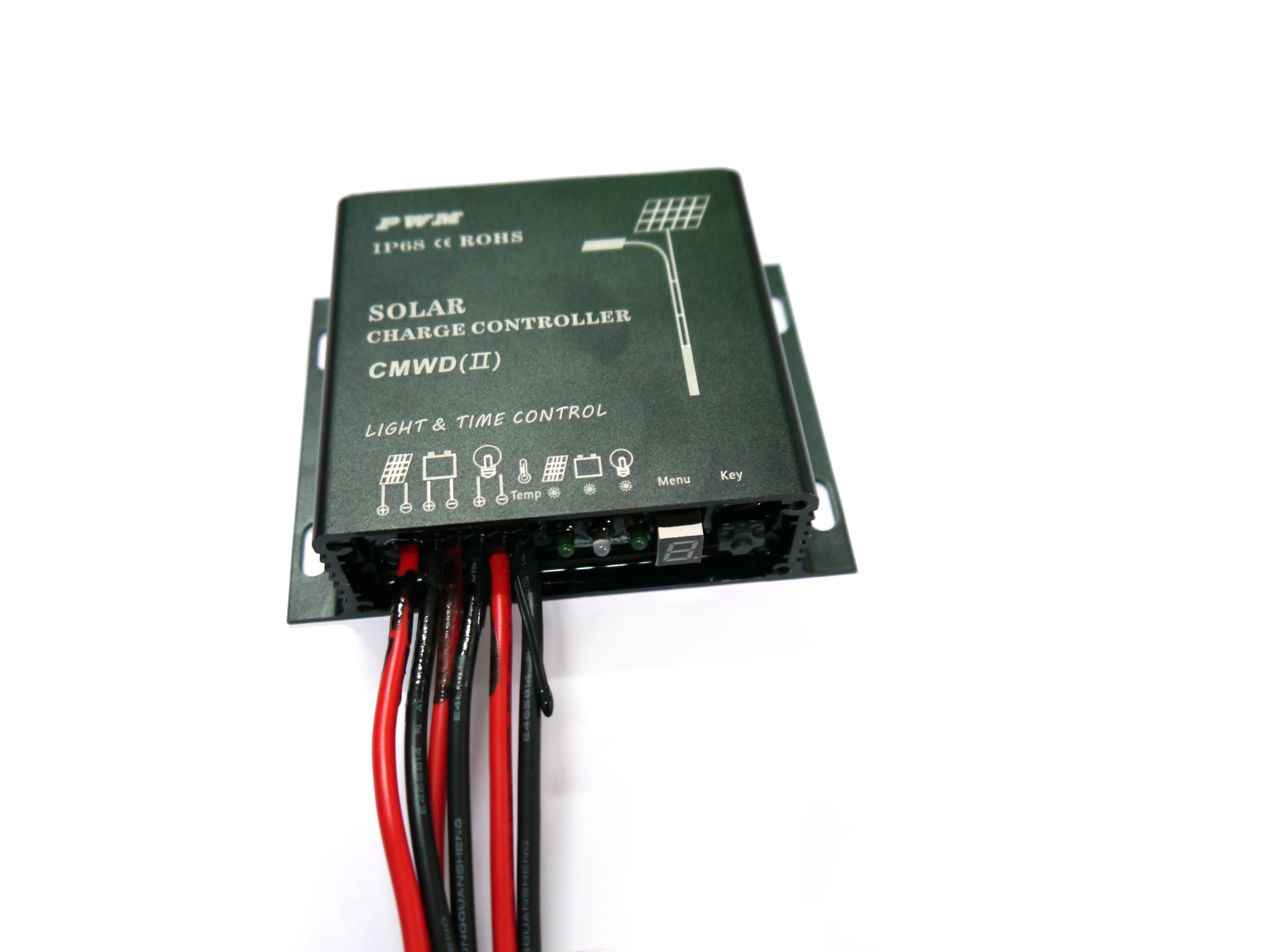

PowMr PWM водонепроницаемый Солнечный контроллер 10 А 20 регулятор батареи IP68 12 в 24

PowMr PWM водонепроницаемый Солнечный контроллер 10 А 20 регулятор батареи IP68 12 в 24

Этот Солнечный контроллер предназначен для солнечной системы питания постоянного тока, системы уличного светильник постоянного тока. Он использовал Профессиональный интеллектуальный чип для управления. Есть только один кнопочный светильник с сенсорным переключателем для завершения всех настроек. Контроллер имеет много защитных функций, например, короткого замыкания, перегрузки, обратной полярности, перезаряда и защиты от разрядки. С подробным состоянием заряда батареи, нагрузкой и пробоем сигнальных светодиодов. Он может точно контролировать, потому что чип может получить данные о батарее, такие как напряжение, ток разряда, температура окружающей среды и т. д. Он использует режим модуляции импульсной ширины аккумулятора, который может обеспечить аккумулятор в лучшем состоянии и продлить срок службы. Он имеет много режимов работы и выбор разрядки, которые могут удовлетворить потребности разных пользователей.

IP 68 водонепроницаемый уровень и алюминиевый внешний корпус способны эффективно предотвращать различные виды коррозии.

Автоматическая идентификация 12V/24V напряжение системы.

СВЕТОДИОДНЫЙ цифровой дисплей и водонепроницаемые операции с ключами, что делает использование простым и удобным.

Ternary формирует алгоритм зарядки для одновременной зарядки аккумулятора каждую неделю, что может эффективно предотвратить дисбаланс батареи и вулканизацию, так что срок службы батареи может быть продлен.

Четыре режима работы, которые позволяют удобно использовать продукт на различных видах дорожных ламп и устройств мониторинга.

Внешне установленный датчик температуры способен на высокоточную температурную компенсацию.

Настройки параметров могут храниться в случае сбоя питания. Нет необходимости в повторной настройке. Он прост и удобен в использовании.

Различные виды индикации состояния.

С перезарядкой, переразрядкой, перегрузкой, короткого замыкания и защитой обратного соединения.

С защитой от молнии для телевизоров

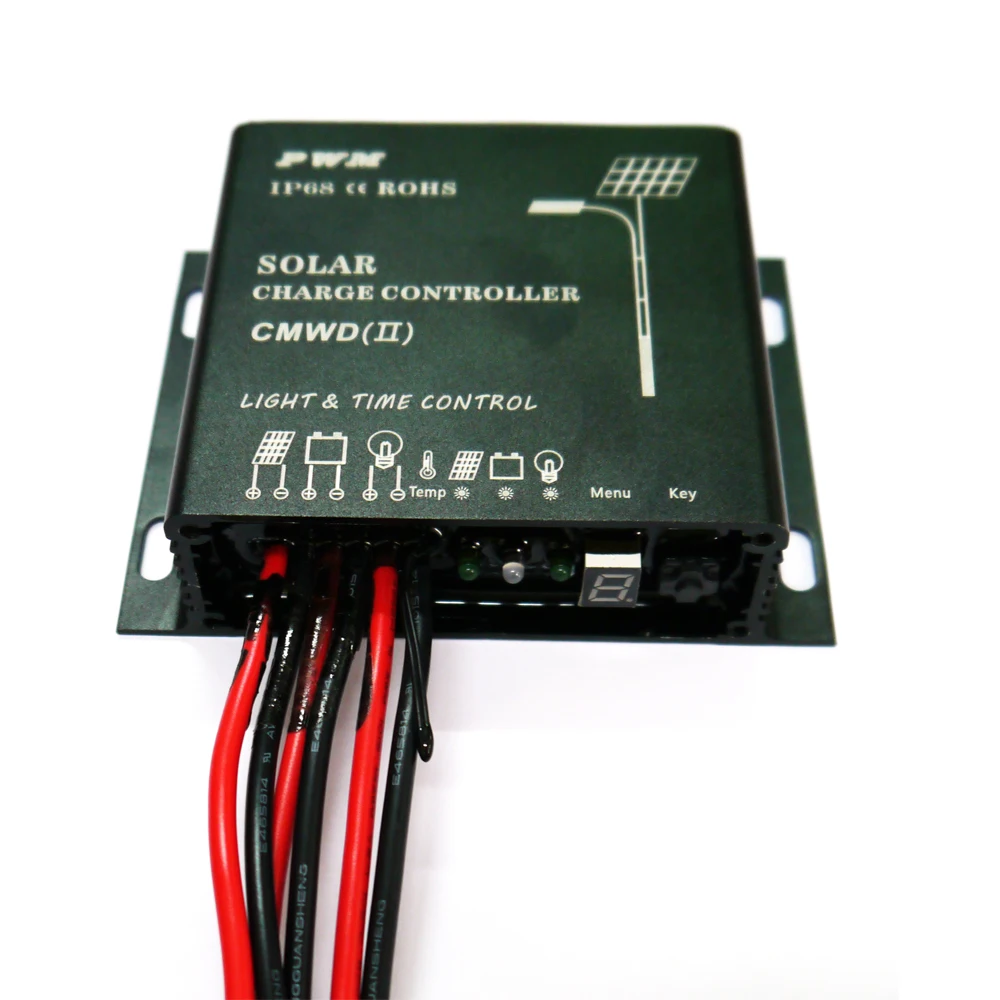

1 солнечный модуль положительный (+) терминал

2 солнечных модуля отрицательный (-)

3 положительных аккумулятора (+) терминала

4 батареи отрицательный (-) терминал

5 положительных нагрузок (+) клеммы

6 нагрузка отрицательный (-) терминал

7 зонд для компенсации внешней температуры

Индикатор состояния зарядки 8 PV

Индикатор заряда батареи 9

10 индикатор нагрузки на выходе

11 цифровой трубчатый дисплей

12 клавиш

Заказ подключения: кабель батареи → кабель нагрузки → кабель солнечной панели

Обратите внимание на положительную (+) и отрицательную (-) защиту от противоположного подключения, индикатор батареи является разноцветным индикатором. Когда индикатор батареи становится красным, означает, что аккумулятор находится под напряжением, вам нужно зарядить его; Когда он становится зеленым, означает, что напряжение батареи является нормальным, В это время нагрузка может быть запущена; Когда она поворачивается, означает, что батарея находится рядом с напряжением.

Установка и проводка:

Установка контроллера должна быть стабильной и размеры следующие:

Габаритные размеры: 104 × 80 × 28 (мм)

Размер установки: 50 × 95,4 (мм)

Диаметр монтажного отверстия: 5 (мм)

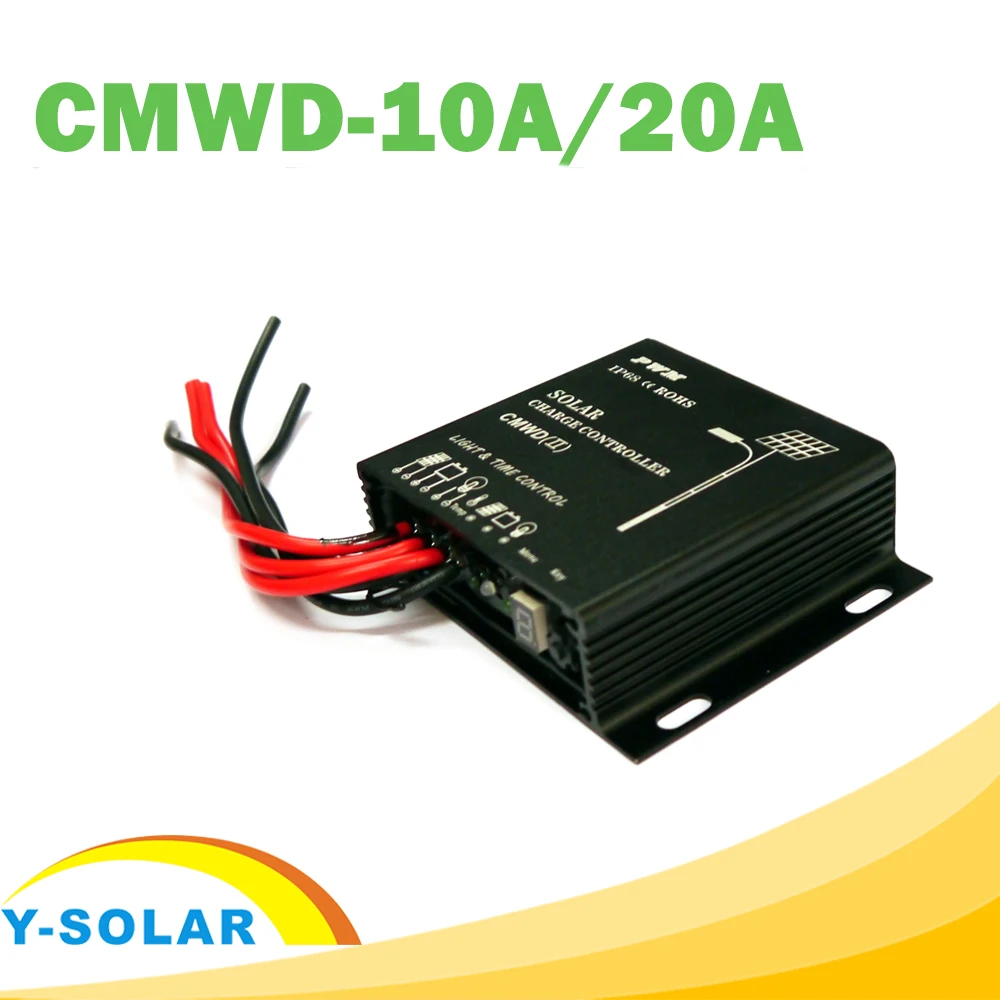

Модель

CMWD-5A

CMWD-10A

CMWD-15A

CMWD-20A

Номинальный ток нагрузки

5А

10A

15а

20А

Напряжение системы

12/24 VAUTO

Потеря без нагрузки

<5ма

Входное напряжение солнечной энергии

<55 в

Защита от перенапряжения

16,5 V; × 2/24 вольт постоянного тока (25 °C)

Равное напряжение зарядки

14,4 V; × 2/24 вольт постоянного тока (25 °C)

Повышенное зарядное напряжение

14,6 V; × 2/24 вольт постоянного тока (25 °C)

Поплавковое зарядное напряжение

13,8 V; × 2/24 вольт постоянного тока (25 °C)

Обратное напряжение для зарядки

13,2 V; × 2/24 вольт постоянного тока (25 °C)

Обратное напряжение для перегрузки

2,6 V; × 2/24 вольт постоянного тока (25 °C)

Под напряжением

12,0 V; × 2/24 вольт постоянного тока (25 °C)

Перенапряжение напряжения

10,8 V; × 2/24 вольт постоянного тока (25 °C)

Компенсация температуры

-4. 0мв/°C/клетка

Светильник с регулируемым напряжением

6 в

Светильник-Контроль времени суждения

10 мин

Защита от перегрузки и короткого замыкания

1,25 раз номинального тока: 30 с;
1,5 раз номинальный ток: 5s защита от перегрузки активности;
≥ 3 раза номинального тока: защита от короткого замыкания

Рабочая температура

-35 °C ~ + 65 °C

Уровень защиты

IP68
