Клавиатура RS485 для автомобиля плата управления клавиатурой переключатель сбора

Клавиатура RS485 для автомобиля плата управления клавиатурой переключатель сбора

Modname = ckeditor

Тип 1: обычная версия с постоянной скоростью

Тип 2: улучшенная версия с постоянной скоростью

Тип 3: стандартная версия с переменной скоростью

Тип 4: улучшенная версия с переменной скоростью

Примечание: джойстик не включен в список доставки.

Может быть использован для управления 485 коммуникационной шаровой машиной, головкой колыбели, также может использоваться для переключения сбора данных в 485 цепи передачи сигнала на другое оборудование.

Выходной сигнал управления 485

Стандартный протокол Pelco

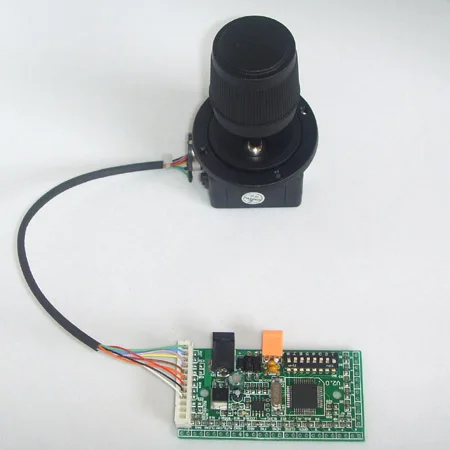

Может быть подключен к кнопке управления или рокеру

9-24 в широкий вход напряжения

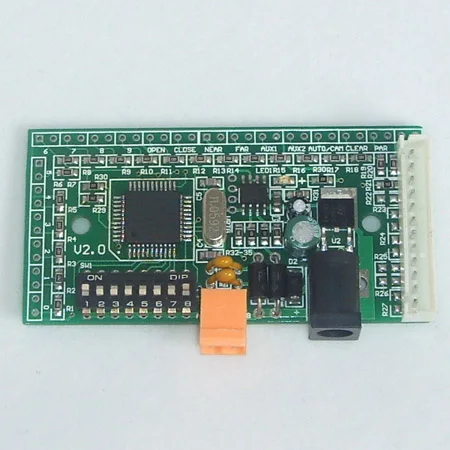

Эта клавиатура имеет все функции обычной клавиатуры управления 485, которая подходит для прямого использования и вторичного развития пользовательской платы. Он небольшой по размеру, гибкий в установке, и может быть настроен по желанию. Он подходит для установки, бортового, портативного и других устройств на операционном столе. Pelco-d /P является дополнительным стандартом на выход. Может использоваться для управления декодером, головкой, шаровой машиной и другими устройствами. Он может управлять верхней, нижней, левой, правой, двойной камерой, фокусировкой, настройкой диафрагмы и другими функциями головки. В соответствии с целью, необходимые функции могут быть прикреплены к кнопке, которая может быть подключена к кнопке, 2D или 3D джойстик. Эта печатная плата разделена на два вида равномерной скорости и переменной скорости, однородную версию скорости вверх, вниз, влево, вправо, переменную кнопку, можно установить через переключатель кода набора SW1 4 уровня скорости; верх, низ, слева, справа, И двойная версия переменной скорости требует 3D или 2D джойстика.

Вход питания: DC9-24V

Выходной сигнал: RS-485

Протокол: PELCO D/P опционально

Адрес: 0-255 можно установить

Скорость передачи данных: 2400, 4800, 9600 по желанию

Расстояние связи: 1200 метров

0-9: цифровая клавиатура, которая может использоваться для изменения адреса, скорости передачи данных, установки и напоминания предустановленных функций.

Откройте, закройте, рядом, далеко: диафрагма камеры, управление функцией фокусировки.

AUX1, AUX2: вспомогательный переключатель один, вспомогательный переключатель два управления.

Авто/Камера: Настройка адреса

Ясно: удалить Предустановленный

По: Установите заданное положение

Вызов: предустановка вызова

K2: выбор протокола, короткое замыкание на землю-протокол P, открытая цепь на землю-протокол D.

K1: защищены

Зум: управление зумом камеры

TITL: горизонтальный левый и правый контроль PTZ

Сковорода: PTZ вертикальное управление вверх и вниз

Установить адрес 15: Нажмите цифровые клавиши «1», «5» в последовательности, а затем нажмите кнопку «AUTO/CAM». В это время код выходного адреса изменяется на 15, и код адреса может быть установлен в диапазоне 0-255.

Установите скорость передачи данных 4800: Нажмите четыре клавиши «4», «8», «0», «0» последовательно, скорость передачи данных на выходе изменена на 4800.

Настройка: нет. 128 предустановленное положение: нажмите кнопку «1», «2», «8» в последовательности, а затем нажмите кнопку «PAR», и можно установить максимум 255 предустановленных позиций. Метод работы при вызове и очистке заданного положения аналогичен настройке заданного положения.
