Умный Цифровой ЖК-дисплей Регулируемый контроллер скорости двигателя 60 А ШИМ 12 В

Умный Цифровой ЖК-дисплей Регулируемый контроллер скорости двигателя 60 А ШИМ 12 В

RM1307731646500761

Особенности

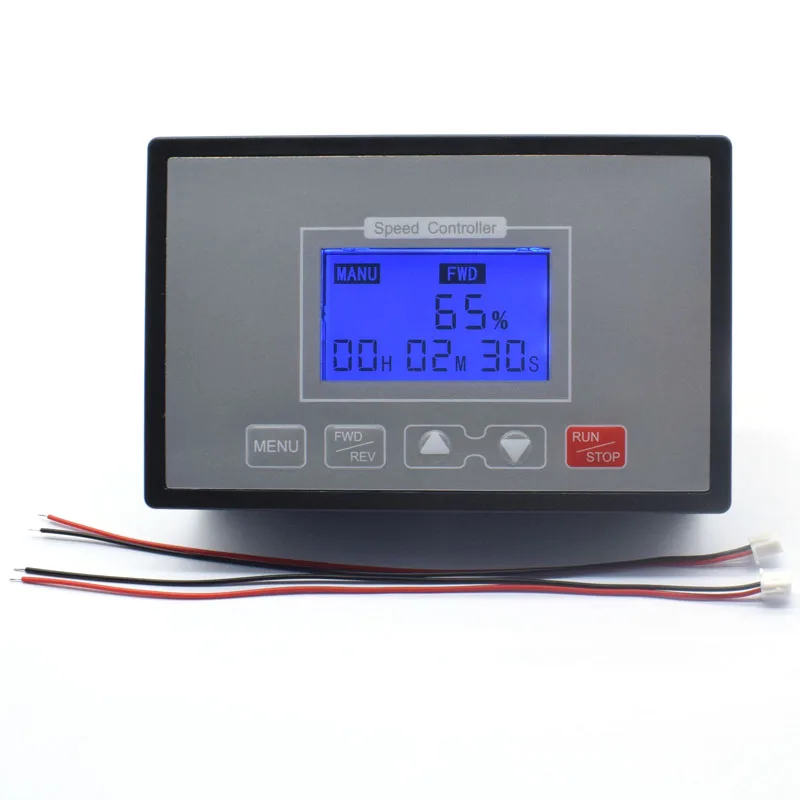

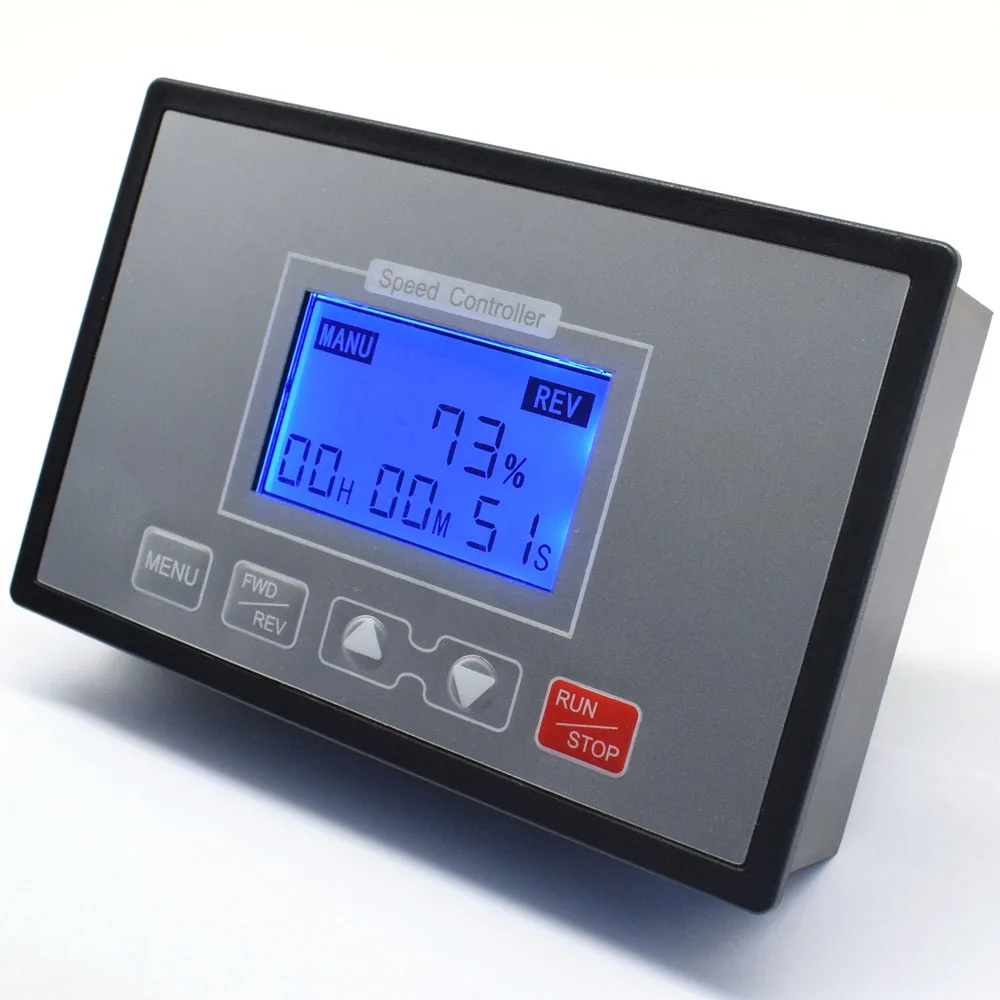

ЖК-экран с подсветкой, может отображать рабочее время, процент скорости вращения, текущий режим, прямое вращение, статус обратного вращения
Доступно несколько предельных режимов
Можно установить для медленного начала
Можно установить верхний и нижний ограничения скорости
Можно установить общее время работы
Поддержка отдельного регулирования скорости вперед и обратной скорости
Доступны два режима, ручной и автоматический
Сенсорный переключатель для переключения вперед и назад, ускорение бега и замедление решает проблему традиционного потенциометра

Параметры изделия

Входное напряжение: DC10-55V (удельное напряжение равно номинальному напряжению двигателя)
Выходное напряжение: линейное под нагрузкой
Мгновенный ток: 60A непрерывный ток: в пределах 40A
Прямое вращение: ПоддержкаБеспроводной пульт дистанционного управления: без поддержки
Время: Да
Функция ограничения: Да
Медленный старт медленная Остановка: можно установить
Цифровой дисплей скорости: 0-100 процентная Таблица
Тип регулирования скорости: регулирование потока
Режим регулирования скорости: Jog +-
Диапазон скорости: 0-100% частота управления: 15 кГц

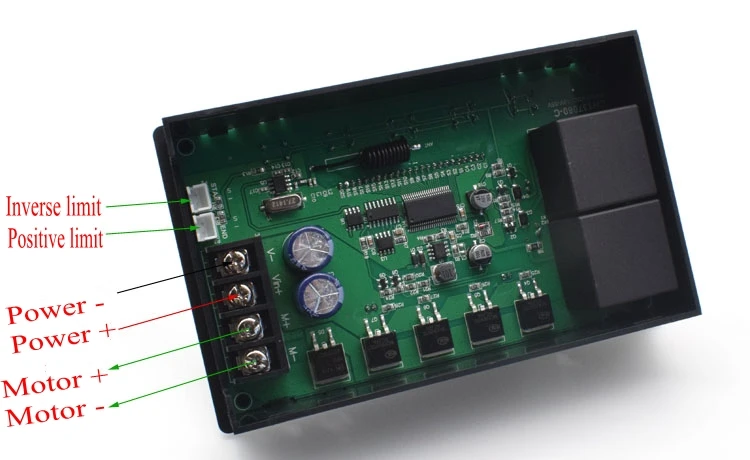

Тип проводки: клемма заборного типаОпорный Двигатель: щеточный двигатель

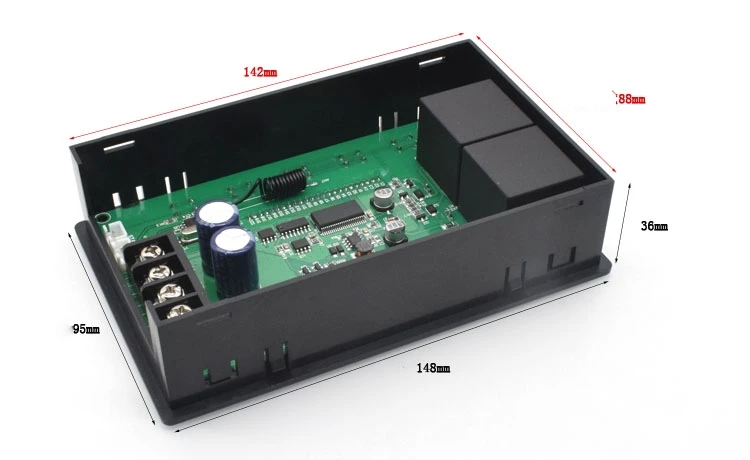

Размер модуля: длина * ширина * высота 148 мм * 95 мм * 36 мм Вес нетто изделия: 255 г
Открытие панели: длина * ширина 142 мм * 88 мм

Нажмите и удерживайте кнопку FWD / REV, чтобы выключить подсветку
Для обратного запуска нажмите FWD / REV для обратного запуска

Примечание: Ввод должен быть разделен на положительный и отрицательный. Входное напряжение должно быть равным номинальному напряжению двигателя (в пределах 10-55 в).

Например, номинальное напряжение двигателя составляет 12 В, а входное напряжение регулятора-12 В. Номинальное напряжение двигателя составляет 36 в, а входное напряжение регулятора-36 в.

Функции 0-1-2-3-4-5-6-7-8-9-E установлены следующим образом

Функция выбора ручного автоматического режима 0: 1-это ручной режим 2-автоматический режим по умолчанию-1 ручной режим.

Функция установки медленного старта 1: 000-100 медленное начало до 100% скорости регулируемое время в диапазоне 0-10 секунд по умолчанию-1 секунда.

Функция установки медленного времени остановки 2: 000-100 время медленной остановки регулируется в пределах 0-10 секунд. По умолчанию-1 секунда.

Функция установки нижнего предела скорости 3: 000-080 минимальная скорость регулируется в диапазоне 0-80% и меньше максимального значения установки скорости. По умолчанию-0.

Функция настройки верхнего предела скорости 4: 000-100 Максимальная скорость регулируется в диапазоне 0-100% и больше минимального значения установки скорости. По умолчанию-100%.

Функция настройки значения ускорения/замедления 5: 001 002 005 010 015 020 025 при каждом нажатии кнопки скорость меняется на 1%, 2%, 5%, 10%, 15%, 20%, 25%.

Функция настройки времени работы двигателя 6: 1 секунда минимум-99 часов 59 минут 59 секунд максимум по умолчанию 99 часов 59 минут 59 секунд.

Следующая функция 7.8.9. Настройка времени в полностью автоматическом режиме

Функция настройки времени прямого вращения 7: 0 секунд минимум-99 часов максимум по умолчанию 10 секунд

Функция настройки времени остановки 8: 0 секунд минимум-99 часов максимум по умолчанию 10 секунд

Функция настройки обратного времени 9: 0 секунд минимум-99 часов максимум по умолчанию 10 секунд

Функция выбора лимитного режима E: неограниченный бит E1 по умолчанию неограниченный бит

Нажмите E2, чтобы запустить двигатель, чтобы повернуть вперед.

E3 нажмите, чтобы запустить двигатель, вращение вперед, вращение вперед в положительный ограничительный двигатель, вращение обратного хода, вращение обратного хода для обратного ограничения двигателя, остановка

E4 нажмите Пусковой двигатель, чтобы повернуть вперед.


Ручной и автоматический выбор режима нажмите кнопку меню 1 для отображения 0 для ввода ручного и полностью автоматического выбора режима 1 для ручного режима 2 для автоматического режима нажмите клавиши плюс и минус для переключения нажатия RUN / STOP для сохранения и выхода

Установка медленного старта нажмите клавишу меню 2, чтобы войти в функцию 1, нажмите клавишу настройки поверхности клавиши плюс и минус, чтобы установить время

Установка медленной остановки времени нажмите клавишу меню 3, чтобы войти в функцию 2, нажмите клавишу настройки поверхности клавиши плюс и минус, чтобы установить время, Нажмите RUN/stop для сохранения и выхода (10-1 секунда И 100-10 секунд)

Настройка нижнего предела скорости нажмите клавишу меню 4, чтобы войти в функцию 3 клавиши поверхности нажмите клавиши плюс и минус, чтобы установить нажатие RUN / STOP для сохранения и выхода

Настройка верхнего предела скорости нажмите клавишу меню 5, чтобы войти в функцию 4 клавиши поверхности нажмите клавиши плюс и минус, чтобы установить значение

Установка значения ускорения/замедления нажмите клавишу меню 6, чтобы войти в функцию 5 клавиш поверхности нажмите клавишу Плюс/минус для переключения Нажмите RUN / STOP, чтобы сохранить и выйти

Настройка общего времени работы двигателя

Нажмите клавишу меню 7, чтобы войти в функциональную поверхность 6 клавиш. По умолчанию: 99 часов, 59 минут и 59 секунд. Часы, минуты и секунды переключения клавиш FWD / REV

Нажмите плюс, минус, час, минуту, секунду, размер, Нажмите RUN / STOP, чтобы сохранить и выйти

Функция 7 Установка времени прямого вращения в полностью автоматическом режиме

Нажмите клавишу меню 8 раз, чтобы войти в функциональную поверхность 7 клавиш. По умолчанию максимальное время 0 часов 0 минут 10 секунд. Переключение клавиш FWD / REV Часы Минуты секунды

Нажмите плюс, минус, час, минуту, секунду, размер, Нажмите RUN / STOP, чтобы сохранить и выйти

Функция 8 настройка времени вращения в полностью автоматическом режиме

Нажмите клавишу меню 9 раз, чтобы войти в функциональную поверхность 8 клавиш. По умолчанию максимальное время 0 часов 0 минут 0 секунд.

Нажмите плюс, минус, час, минуту, секунду, размер, Нажмите RUN / STOP, чтобы сохранить и выйти

Функция 9 установка Обратного времени в полностью автоматическом режиме

Нажмите клавишу меню 10 раз, чтобы войти в функциональную 9 поверхность клавиш. По умолчанию максимальное время 0 часов 0 минут 10 секунд. Переключение клавиш FWD / REV Часы Минуты секунды

Нажмите плюс, минус, час, минуту, секунду, размер, Нажмите RUN / STOP, чтобы сохранить и выйти

Выбор режима E limit E1 E2 E3 E4
Нажмите клавишу меню 11, чтобы войти в функцию E key surface. По умолчанию используется бесконечное положение Е1. Нажмите плюс или минус, чтобы переключить E1 E2 E3 E4, Нажмите RUN / STOP для сохранения и выхода

Функция E2: Нажмите, чтобы запустить двигатель, чтобы повернуть вперед.

Функция E3: нажмите кнопку «Пуск двигателя» для прямого вращения вперед для положительного ограничения вращения двигателя в обратном направлении для обратного ограничения остановки двигателя

Функция E4: Нажмите, чтобы запустить двигатель и повернуть вперед.
