1. Описание:

ZK-1002-это мощный стерео bluetooth-аудио модуль. Двухканальный аудиовыход. Встроенный модуль усилителя, поэтому он может подключаться к громкоговорителю напрямую. Идеально подходит для беспроводных bluetooth-динамиков и транспондеров DIY.

2. Особенности:

1>. Диапазон рабочего напряжения в ширину

2>. Применимо несколько типов динамиков

3>. Регулировка ручки

4>. Функция поддержки потенциометра

5>. Поддержка защиты от короткого замыкания

6>. Поддержка защиты от перенапряжения

7>. Поддержка защиты под напряжением

8>. Поддержка защиты от перегрева

9>. Двойной стерео выход

10>. Поддержка аудиовхода AUX

11>. Встроенный фильтрующий конденсатор

3. Параметры:

1>. Название продукта: ZK-1002 HIFI AUX Стерео Bluetooth усилитель мощности

2>. Модель: ZK-1002

3>. Рабочее напряжение: 5 В-27 В постоянного тока

4>. Расстояние связи: 15 метров (макс.)

5>. Канал: двухканальный стерео выход

6>. Выходное сопротивление: 4 Ом ~ 8 Ом

7>. Спикер: 50 Вт ~ 300 Вт

8>.Bluetooth:BLE 5,0

9>. Выходная мощность:

9,1>. Выходная мощность 24 Вт * 2 при 12 В 8 Ом

9,2>. Выход мощность 40 Вт * 2 на 12V 4ohm

9,3>. Выход мощность 36 Вт * 2 на 15V 8ohm

9,4>. Выход высокой мощности 60 Вт * 2 на 15V 4ohm

9,5>. Выходная мощность 64 Вт * 2 при 19 в 8 Ом

9,6>. Выходная мощность 92 Вт * 2 при 19 в 4ом

9,7>. Выход мощность 76 Вт * 2 на 24V 8ohm

9,8>. Выход мощность 110 Вт * 2 на 24V 4ohm

10>. Рабочая температура:-40 ℃ ~ 85 ℃

11>. Рабочая влажность: 0% ~ 95% относительной влажности

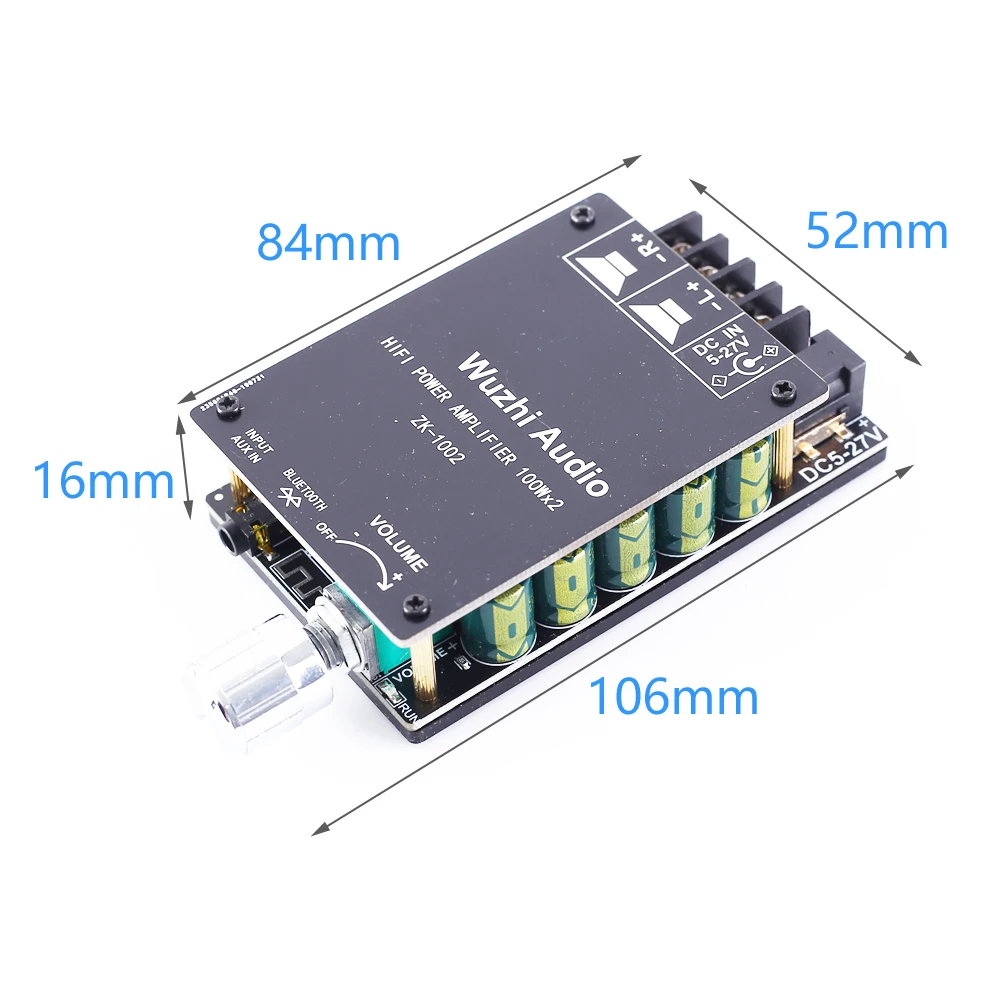

12>. Размер модуля (установлен):106*52*24 мм

4. Используйте шаги:

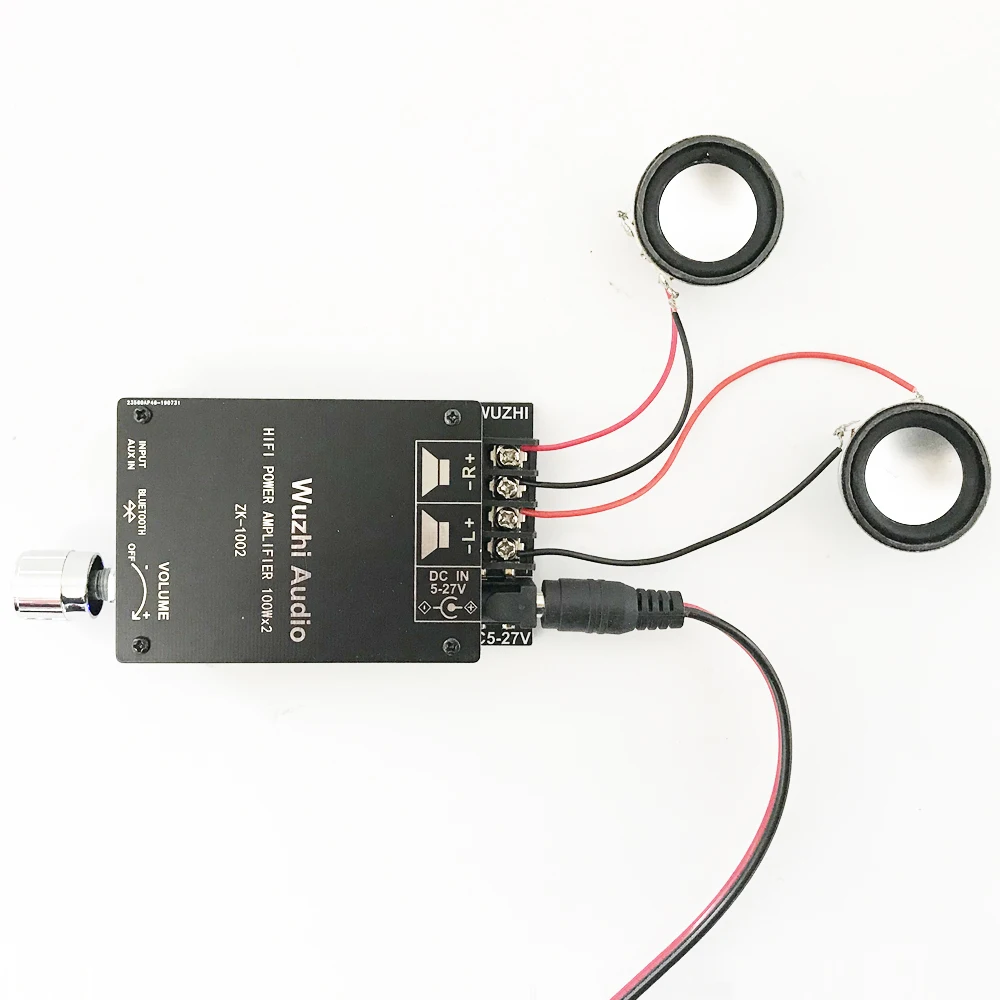

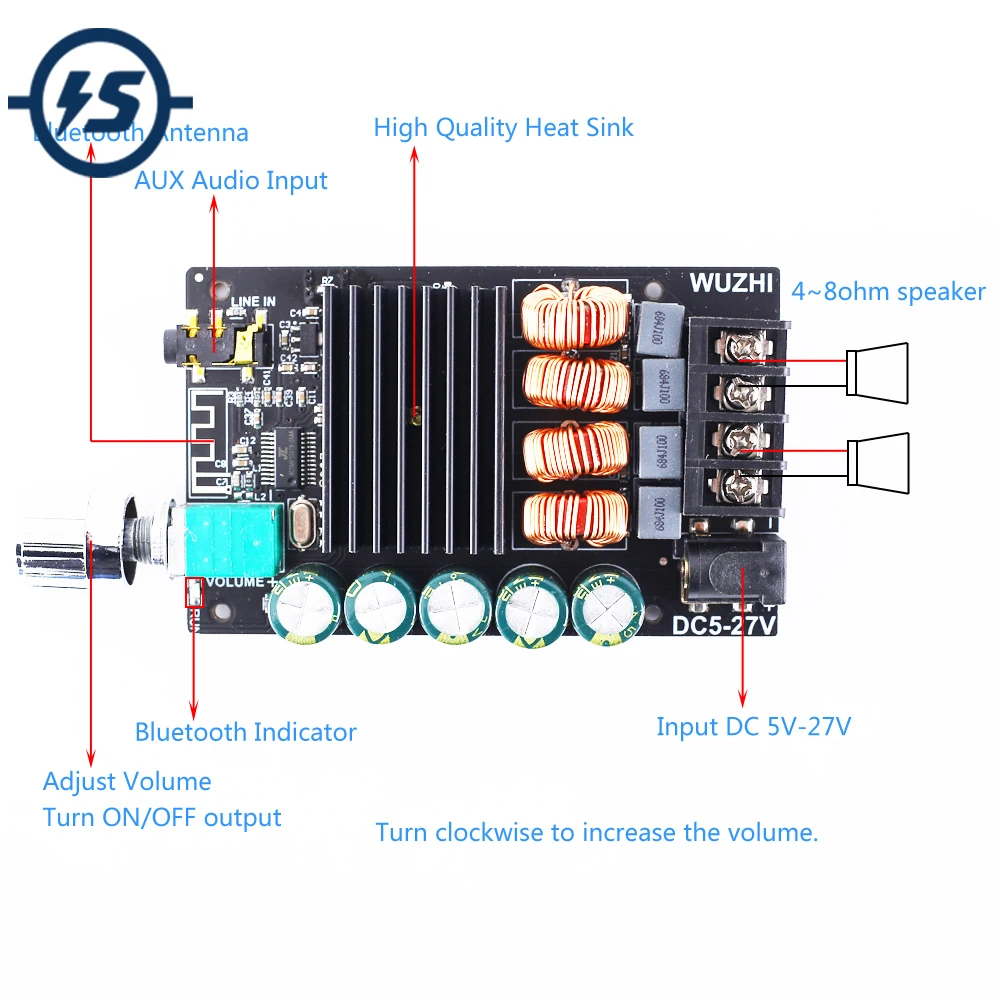

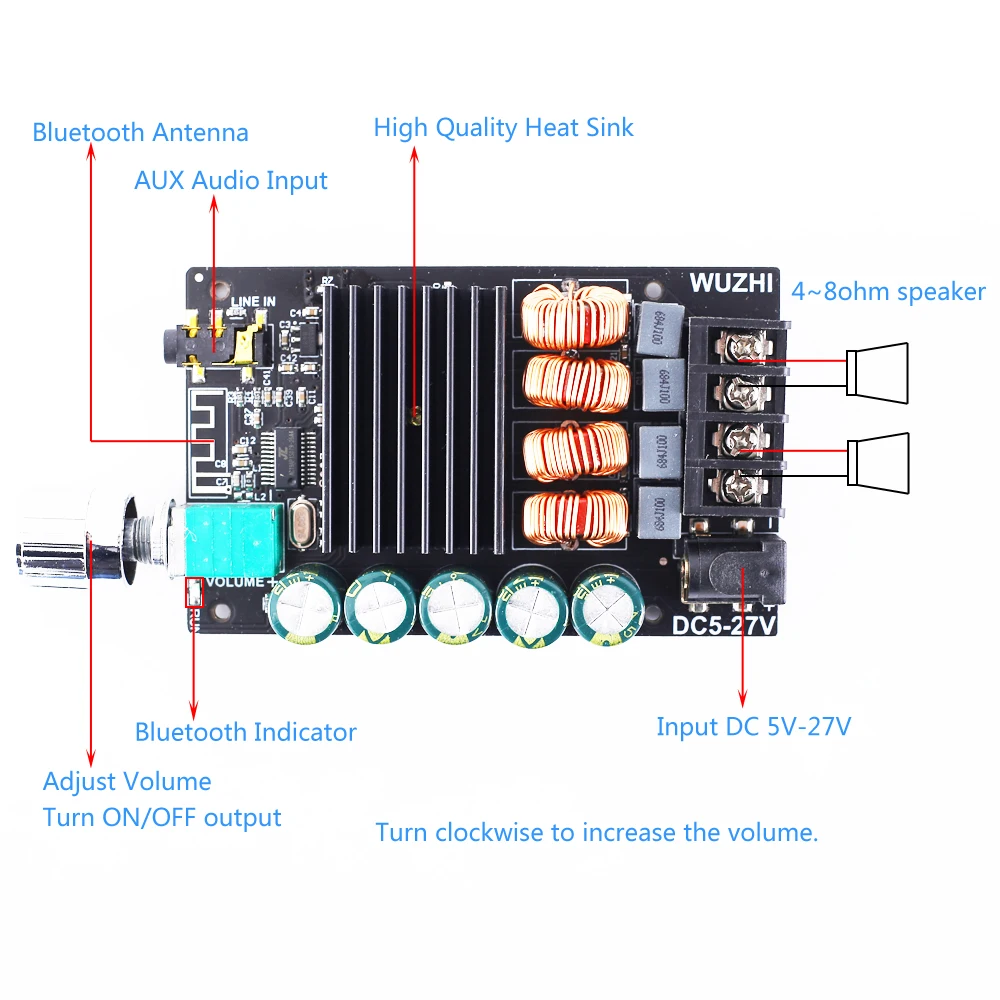

1>. Выберите правильный динамик и подключите, как показано на схеме подключения.

2>. Подключите к правильному источнику питания от входного терминала. Светодиодный индикатор будет мигать, и это означает, что модуль входит в режим сопряжения. А затем говорить Быстрый голос, и это означает, что модуль ожидает сопряжения.

3>. Включите Bluetooth в телефоне.

4>. Выберите bluetooth-устройство 'BT-WUZHI' в списке устройств Bluetooth.

5>. Светодиодный индикатор будет продолжать включаться, и это означает, что модуль успешно подключен и ожидает воспроизведения.

6>. Модуль будет воспроизводить музыку после выбора музыки в телефоне. Светодиодный индикатор будет медленно мигать.

7>. Увеличение громкости с помощью поворотного правого потенциометра.

8>. Уменьшите громкость с помощью поворотного левого потенциометра.

9>. Нажмите потенциометр для воспроизведения или паузы музыки.

10>. Модуль будет говорить Быстрый голос при отключении.

5. Применение:

1>. Модифицированный динамик

2>. Усилитель оборудования

3>. Автомобильное bluetooth-устройство

6. Примечание:

1>. Плата усилителя мощности должна быть как можно дальше от сигнала WIFI (роутера) во избежание помех сигнала.

2>. Рекомендуемое напряжение питания постоянного тока 5 ~ 27 В. Модуль будет поврежден, если Входное напряжение более 27 в.

3>. Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.

4>. Перед использованием ознакомьтесь с руководством и описанием.

7. Часто задаваемые вопросы:

1>. Как выбрать адаптер питания?

Вопрос: источник питания модуля очень важен. Пользователь должен обратить достаточно внимания на источник питания. В противном случае это может не работать должным образом.

Чем выше напряжение и выше ток, тем лучше выходная мощность. Лучше подключить динамик 3 ~ 4in, если у пользователя есть только адаптер питания 12 В 1A. Нет проблем с подключением динамика 8 ~ 10 дюймов, если у пользователя есть адаптер питания, который более 19 в 5A.

Если напряжение слишком низкое, звук будет искажен после усиления звука.

Если ток слишком мал, динамик не может работать, и динамик потянет низкое напряжение, что приводит к аномальной работе или плохему качеству звука.

Рекомендуется использовать источник питания 18 В/19 в/24 В с током выше 3 А.

Установка громкости на максимум может быть искажена, что влияет на качество звука, если входной адаптер низкого напряжения, такой как адаптер 9 В/12 В 1A/2A.

2>. Как выбрать динамик?

В: обычно используемые динамики обычно 4 Ом ~ 8 ом. Динамик не нужно различать положительную и отрицательную полярность.

Он также может работать должным образом, если динамик имеет низкую мощность, такую как 10 Вт ~ 30 Вт. Но он должен подключаться к адаптеру малой мощности, например, менее 15 В, чтобы предотвратить повреждение динамика.

Пользователю не придется беспокоиться о проблеме выгорания Динамика при подключении к динамику 50 Вт ~ 200 Вт. Модуль может подключаться 12 В ~ 24 В. Чем выше выбранное напряжение, тем выше звук или мощность, которые могут быть выходными.

3>. Как выбрать режим аудиовхода Bluetooth или AUX?

В: Режим Bluetooth имеет приоритет над режимом AUX. Используйте r need disconnect Bluetooth при использовании AUX в качестве входного видеосигнала.

4>. Почему объем работает нормально, когда объем маленький, и есть мутность после увеличения объема?

В: искажение звука. Измените блок питания адаптера с более высоким уровнем напряжения.

5>. Почему громкость работает нормально, когда объем маленький, и есть пауза после увеличения громкости?

Вопрос: входная мощность недостаточна. Измените блок питания адаптера с более высоким уровнем напряжения.

Сам источник питания прерывистая защита от отключения питания. Пожалуйста, измените подходящий адаптер питания.

Мощность источника питания слишком велика, поэтому, пожалуйста, уменьшите мощность входной мощности.

Плата усилителя мощности серьезно нагревается, что приводит к защите от перегрева. Поэтому, пожалуйста, увеличьте радиатор.

8. Посылка:

1>.1 шт. ZK-1002 HIFI AUX Стерео Bluetooth усилитель мощности модуль

2>.1 шт. 36*25*8 мм теплоотвод с клеем

3>.1 шт. DC-005 20 см кабель питания

4>.1 шт. 6 мм крышка ручки

5>.1 шт. M6 гайка

6>.1 шт. болт M6

7>.2 шт акриловый корпус

8>.4 шт М2*12 мм медная колонна

9>.8 шт М2*8 мм Винт

10>.1 шт. отвертка
