1. Описание:

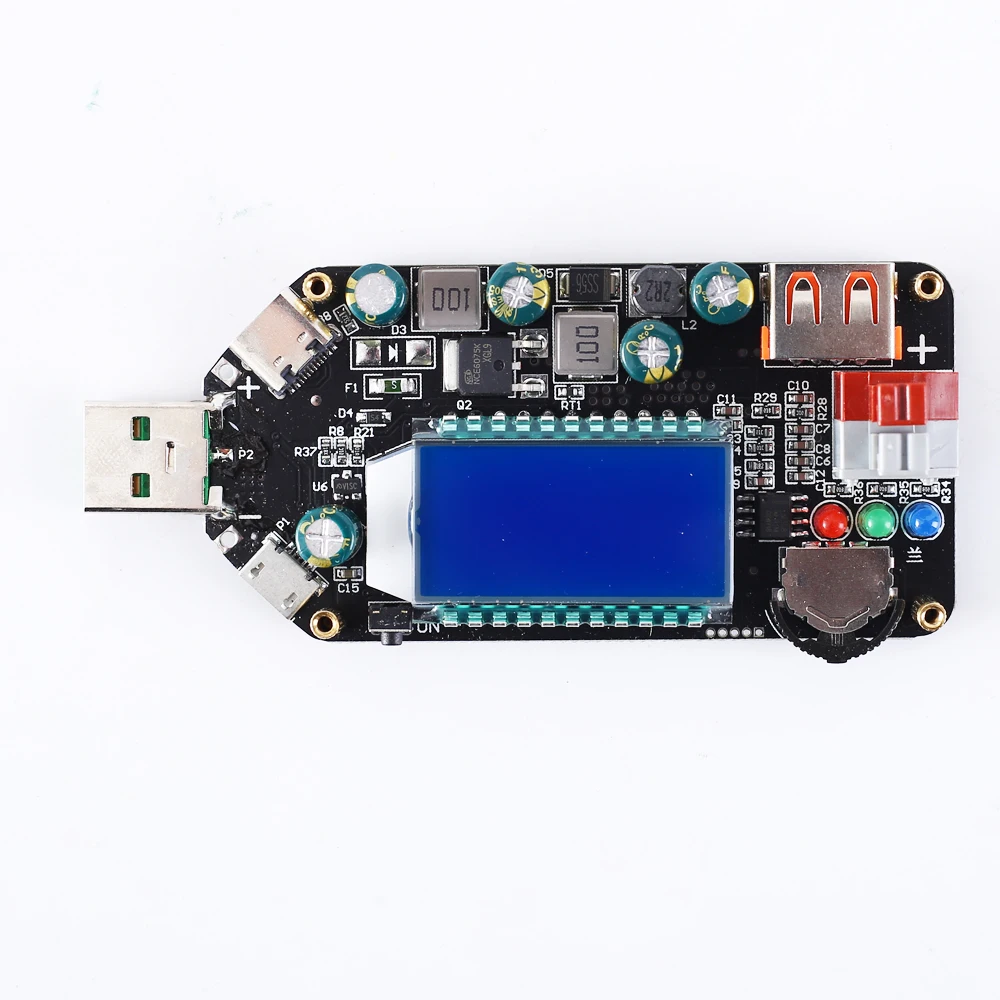

ZK-DP3D-это 15 Вт постоянного тока с регулируемым постоянным напряжением, постоянным током, повышающим/понижающим блоком питания, светодиодный дисплей с цифровой трубкой. Он поддерживает быстрое зарядное устройство для протокола быстрой зарядки QC2.0, QC3.0, AFC, FCP, SCP. Дисплей выходное напряжение, Выходной ток и выходная мощность. Регулируемое выходное напряжение и ток. Установите выходной ток для удовлетворения требований. Его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.

2. Особенности:

1>. Поддержка быстрого зарядного устройства

2>. Поддержка защиты от обратного потока

3>. Поддержка регулировки постоянного напряжения постоянного тока

4>. ЖК-дисплей HD

5>. Четыре режима входной мощности

6>. Поддержка защиты от перегрузки по току

7>. Поддержка защиты от перенапряжения

8>. Поддержка защиты от превышения мощности

9>. Поддержка защиты от перегрева

10>. Поддержка защиты от перегрузки по току

11>. Поддержка режима зарядки

12>. Высокое разрешение

13>. Несколько параметров отображаются одновременно

14>. Удобный внешний корпус

15>. Отображение входного напряжения, выходного напряжения/тока/мощности/производительности.

3. Параметры:

1>. Название продукта: ZK-DP3D USB CVCC понижающий преобразователь напряжения

2>. Номер товара: ZK-DP3D

3>. Входное напряжение для подушек: DC 4,0 V-13,0 V (вход USB Note)

4>. Входное напряжение для USB:DC 5,0 V

5>. Выходное напряжение: 1-30,0 В постоянного тока (примечание. Выход USB одинаковый!)

6>. Выходной ток: 2A

7>. Выходная мощность: 15 Вт (макс.)

8>. Точность отображения напряжения: +/-0.5%

9>. Напряжение Дисплей Разрешение: 0,01 V

10>. Диапазон отображения тока: 0 ~ 2.0A

11>. Точность отображения тока: +/-0.5%

12>. Текущее Разрешение дисплея: 0.001A

13>. Точность емкости: 0,00 Вт ~ 15,0 Вт

14>. Порог температуры защиты: 110 ℃

15>. Эффективность преобразования: 94%

16>. Рабочий ток: 30 мА

17>. Защита от короткого замыкания: Да

18>. Защита от обратного потока: Да

19>. Защита от перегрузки по току: Да

20>. Защита от перенапряжения: Да

21>. Защита от превышения мощности: Да

22>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

23>. Диапазон рабочей влажности: 0%-95% относительной влажности

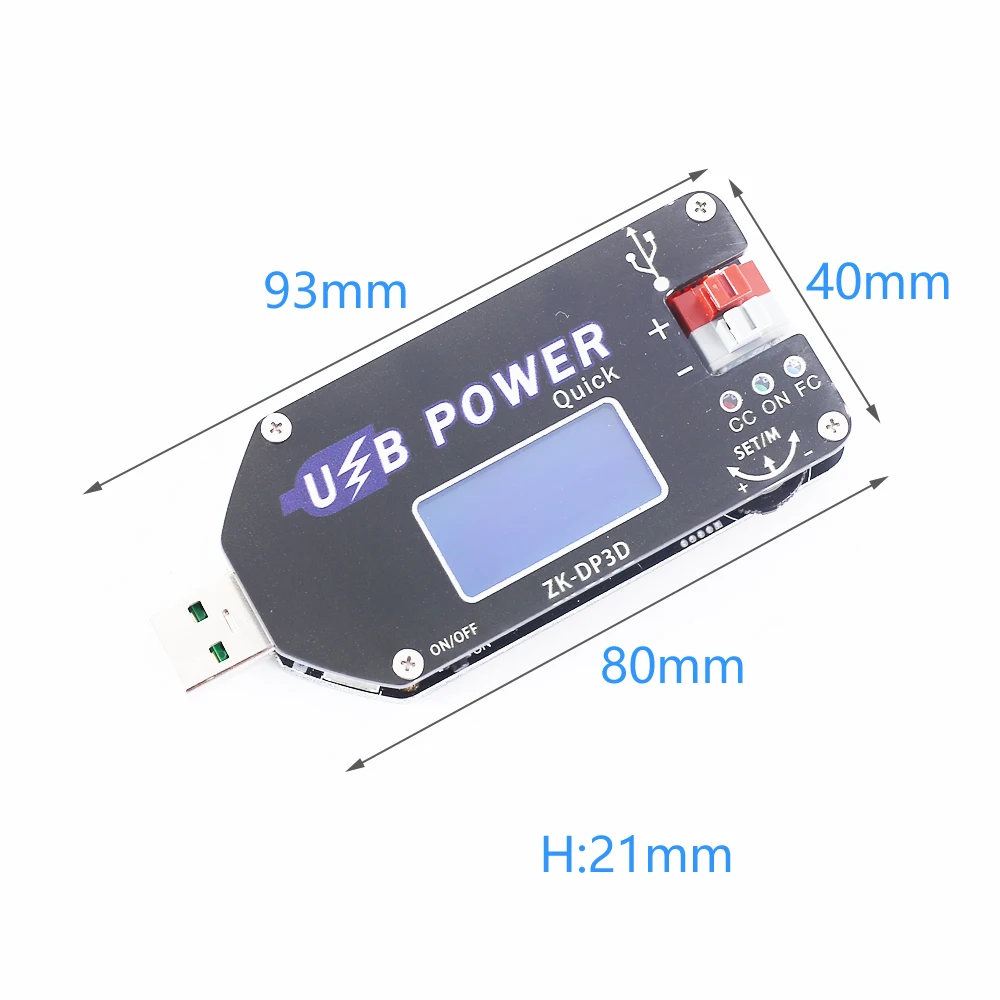

24>. Размер: 93*40*21 мм

4. Функция обмана быстрой зарядки:

1>. Поддерживает интеллектуальную функцию обмана быстрой зарядки, чтобы решить проблему недостаточного источника питания входного порта USB.

2>. Поддерживает основной протокол быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.

3>. Пользователь может выбрать не обман или автоматически выбрать режим обмана.

4>. Удерживайте нажатой набор потенциометров/м, около 3 секунд, введите в протокол быстрой зарядки выберите интерфейс. Экран будет отображать протокол быстрой зарядки.

5>. Короткое нажатие потенциометра/м влево/вправо, чтобы выбрать протокол быстрой зарядки.

6>. Короткое нажатие потенциометра SET/M для запуска протокола быстрой зарядки. Он будет отображать OK и FC индикатор включается, если Запуск успешен. В противном случае дисплей Err и FC индикатор выключаются.

7>. Удерживайте нажатой набор потенциометров/м примерно на 3 секунды, чтобы запустить Протокол быстрой зарядки и режим сохранения и выхода. Модуль запомнит этот выбор при включении следующего питания.

8>. Пользователь может выбрать автоматический режим, и модуль автоматически выбирает протокол обмана, если пользователь не знает, какой протокол поддерживает зарядное устройство.

9>. Пользователь может выбрать режим отключения, если пользователю не нужна функция быстрой зарядки.

5. Кнопка/потенциометр/светодиодный Введение:

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2>. Короткое нажатие кнопки ВКЛ/ВЫКЛ: короткое нажатие используется для включения или выключения выходного напряжения в режиме отображения или запуска функции обмана заряда в режиме быстрого выбора протокола зарядки.

3>. Длительное нажатие кнопки ВКЛ/ВЫКЛ: Длительное нажатие используется для включения или выключения по умолчанию для следующего повторного включения в режиме отображения или очистки данных при емкости и времени отображения.

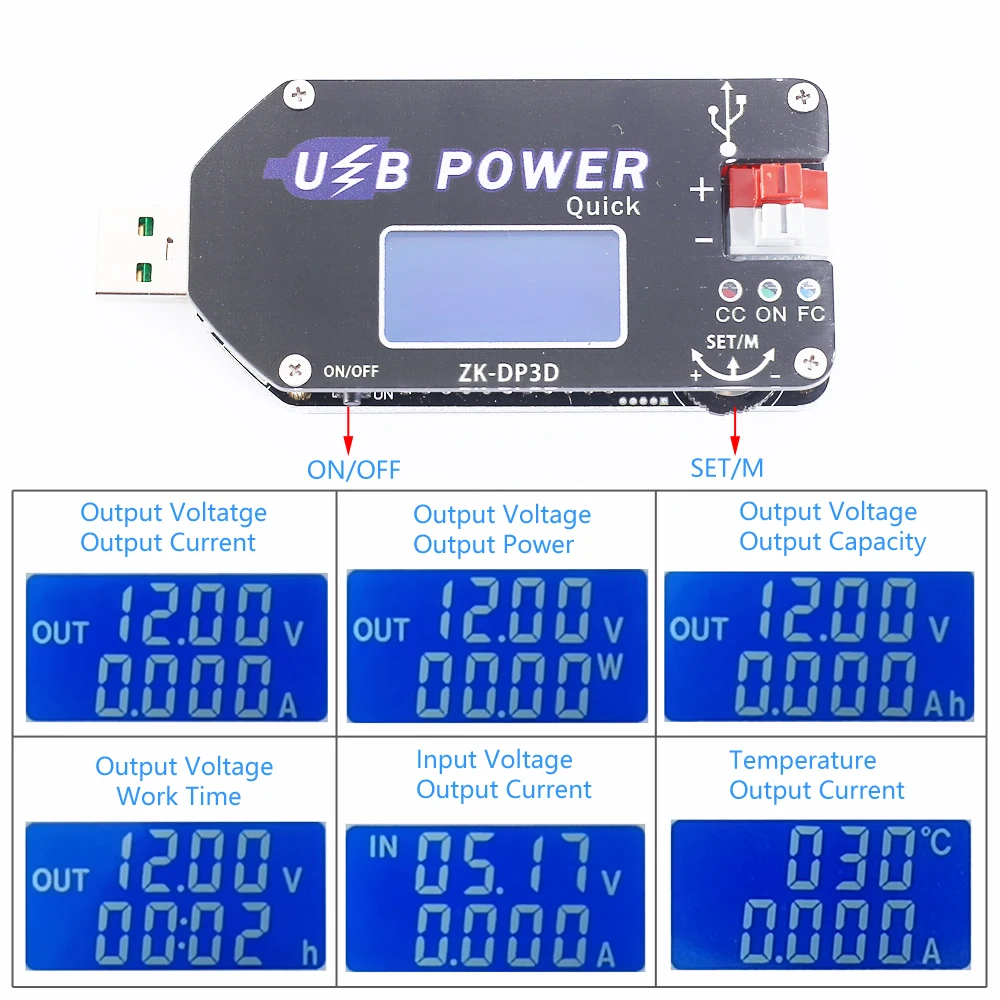

4>. Поверните левый набор потенциометра/М: переключатель дисплея входное напряжение, выходное напряжение, температура в режиме отображения. Увеличение значения параметра в заданном режиме параметров.

5>. Поверните правый набор потенциометра/М: переключатель отображает выходной ток, выходную мощность, выходную мощность, выходное Время в режиме отображения. Уменьшите значение параметра в режиме настройки параметров.

6>. Короткое нажатие потенциометра набор/М: Выберите установленное выходное напряжение и выходной ток в режиме отображения, а затем поверните потенциометр влево/вправо, чтобы установить значение параметра. Или пусковая функция обмана заряда в режиме выбора протокола быстрой зарядки, а затем поверните потенциометр влево/вправо, чтобы выбрать протокол быстрой зарядки.

7>. Длинный набор потенциометра/М: Введите или выходите из интерфейса выбора протокола быстрой зарядки.

8>. Светодиодный: зеленый выходной индикатор. Он включится, когда есть выход на выходном терминале. В противном случае он выключен.

9>.CC Светодиодный индикатор: красный индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается.

10>.FC Светодиодный индикатор: синий индикатор быстрой зарядки. Протокол быстрой зарядки после успешного обмана.

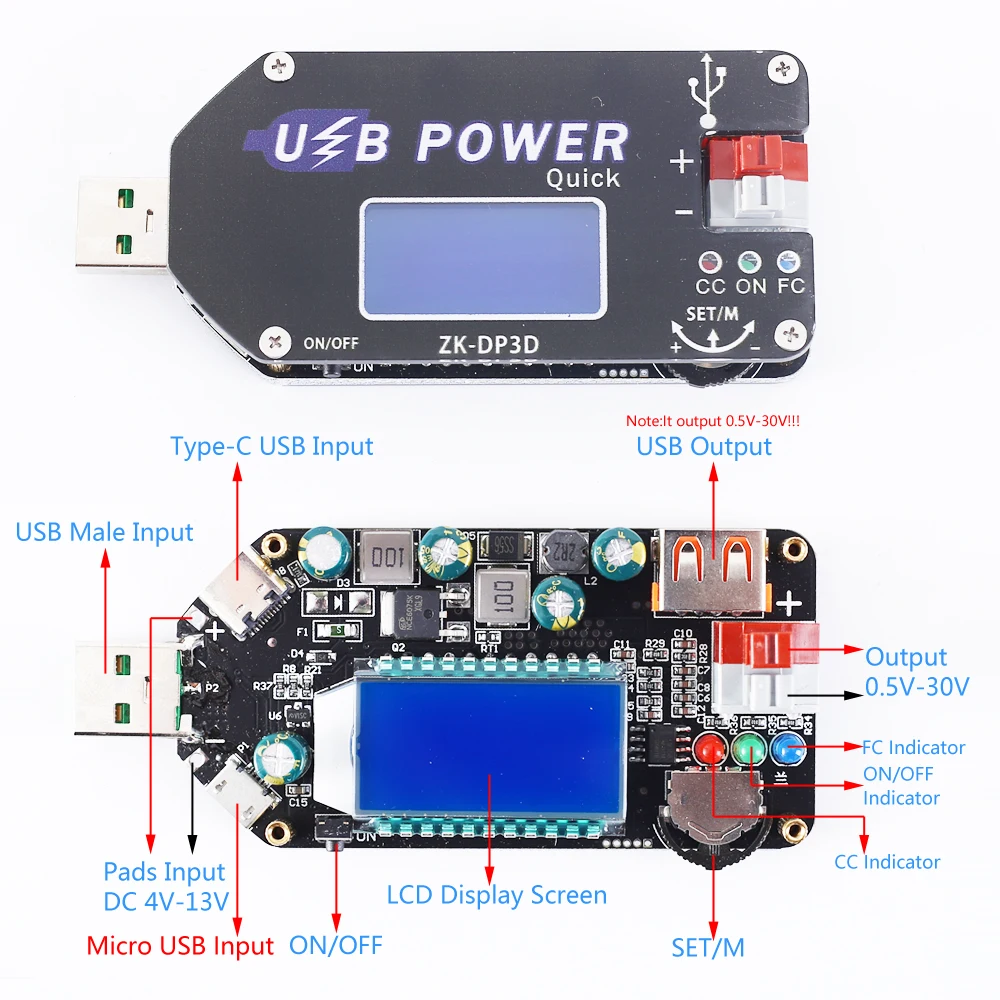

11>. Входной терминал: Есть четыре способа ввода:

11,1>. Метод 1: Стандартный usb-разъем типа A. Он просто может вводить DC 5V.

11,2>. Метод 2:Micro USB Female. Он просто может вводить DC 5 В.

11,3>. Метод 3: usb-разъем Type-C. Он просто может вводить DC 5 В.

11,4>. Метод 4: прокладки вход DC 4,0 V-13,0 V.

11,5>. Можно выбрать только один метод ввода.

12>. Выход терминал: он может Выход DC 1,0 V-30,0 V.

6. Защитная функция:

1>. Защита от перегрузки Напряжение защиты: модуль выключится выход Напряжение автоматически в том случае, если выходной Напряжение является более чем 30,5 V.

2>. Защита от перегрузки по току: модуль автоматически выключается, если выходной ток более 2А.

3>. Защита от превышения мощности: модуль автоматически выключает выход, если выходная мощность более 15 Вт. Он будет отображать «OPP». Пользователю необходимо уменьшить нагрузку, а затем нажать кнопку «Вкл/Выкл».

4>. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0,05a. Он не может отображать выходной ток, если ток 10 ~ 40 мА.

5>. Защита от перегрева: модуль автоматически выключается, если температура более 110 ℃. Он будет отображать «ОТП». Пользователю необходимо уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл».

7. Настройка выходного напряжения и тока:

1>. Установите Выходное напряжение:

1,1>. Короткое нажатие потенциометра набор/м. ЖК-дисплей будет отображаться и мигать V в правом верхнем углу.

1,2>. Поверните потенциометр влево/вправо, чтобы увеличить/уменьшить значение выходного напряжения.

2>. Установить выходной ток:

2,1>. Короткое нажатие потенциометра установить/м снова после установки выходного напряжения. ЖК-дисплей будет отображать и мигать C в правом верхнем углу.

2,2>. Поверните потенциометр влево/вправо, чтобы увеличить/уменьшить значение выходного напряжения.

3>. Сохранить и завершить:

3,1>. Короткое нажатие потенциометра SET/M снова после установки выходного тока для сохранения параметров и выхода из интерфейса настройки.

3,2>. Автоматическое сохранение параметров и выход из модуля настройки, если нет работы в течение 10 с.

8. Примечание:

1>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

2>. Пожалуйста, не делайте коротких выходов.

3>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

4>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

5>. Пожалуйста, осторожно Управляйте потенциометром, чтобы не застревать.

6>. Выходной ток не может поддерживать выходное значение. Он изменяется с нагрузкой. Но он не может превышать установленное значение выходного тока.

7>. Перед использованием ознакомьтесь с руководством и описанием.

9. Применение:

1>. Обычный источник питания

2>. Зарядное устройство

3>. Светодиодный источник питания

4>. Дисплей напряжения прибора

5>. Измерительный прибор

6>. Испытание цепи

7>. Преобразование мощности

8>. Управляющий вентилятором

10. Посылка:

1>.1 шт. ZK-DP3D USB CVCC понижающий преобразователь напряжения
