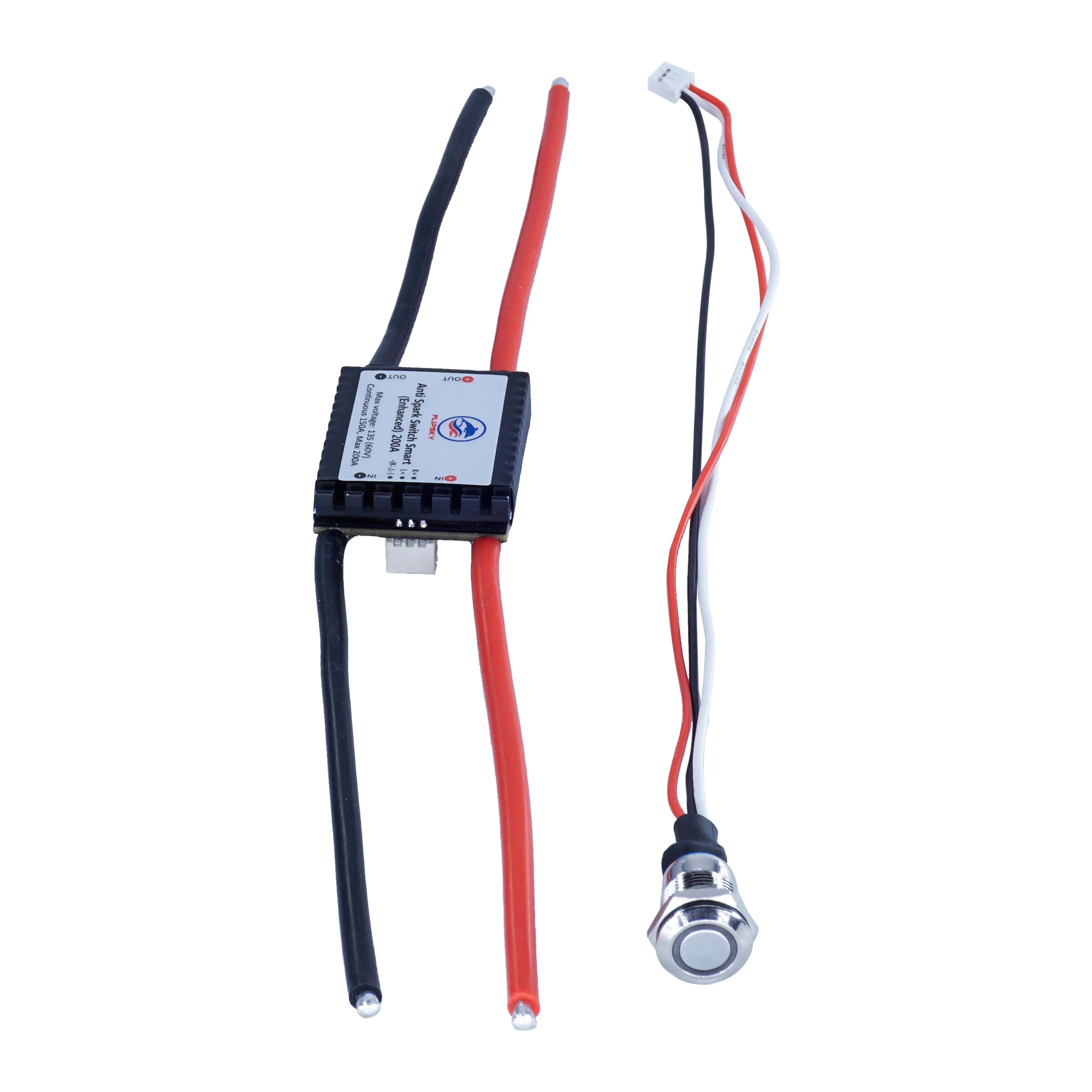

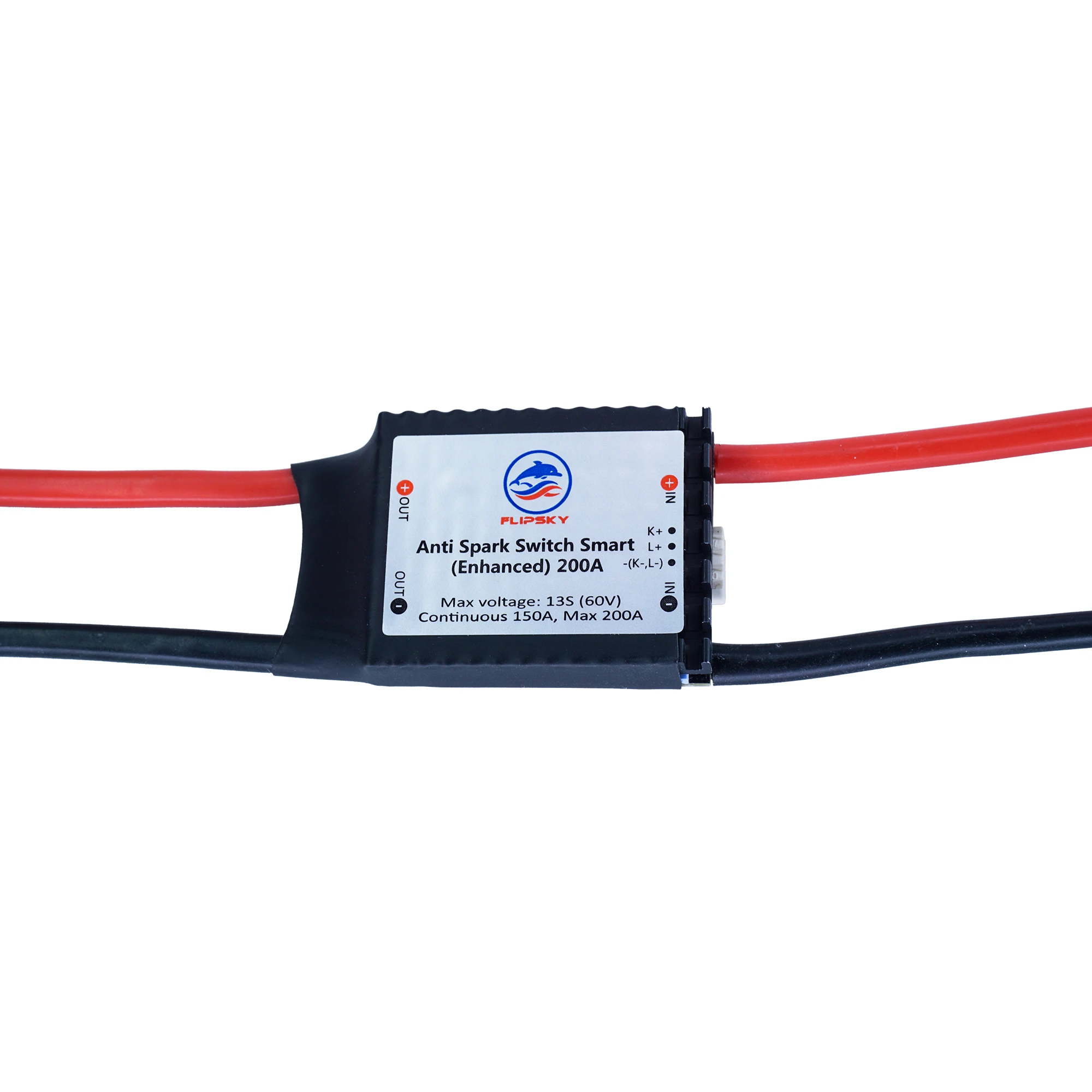

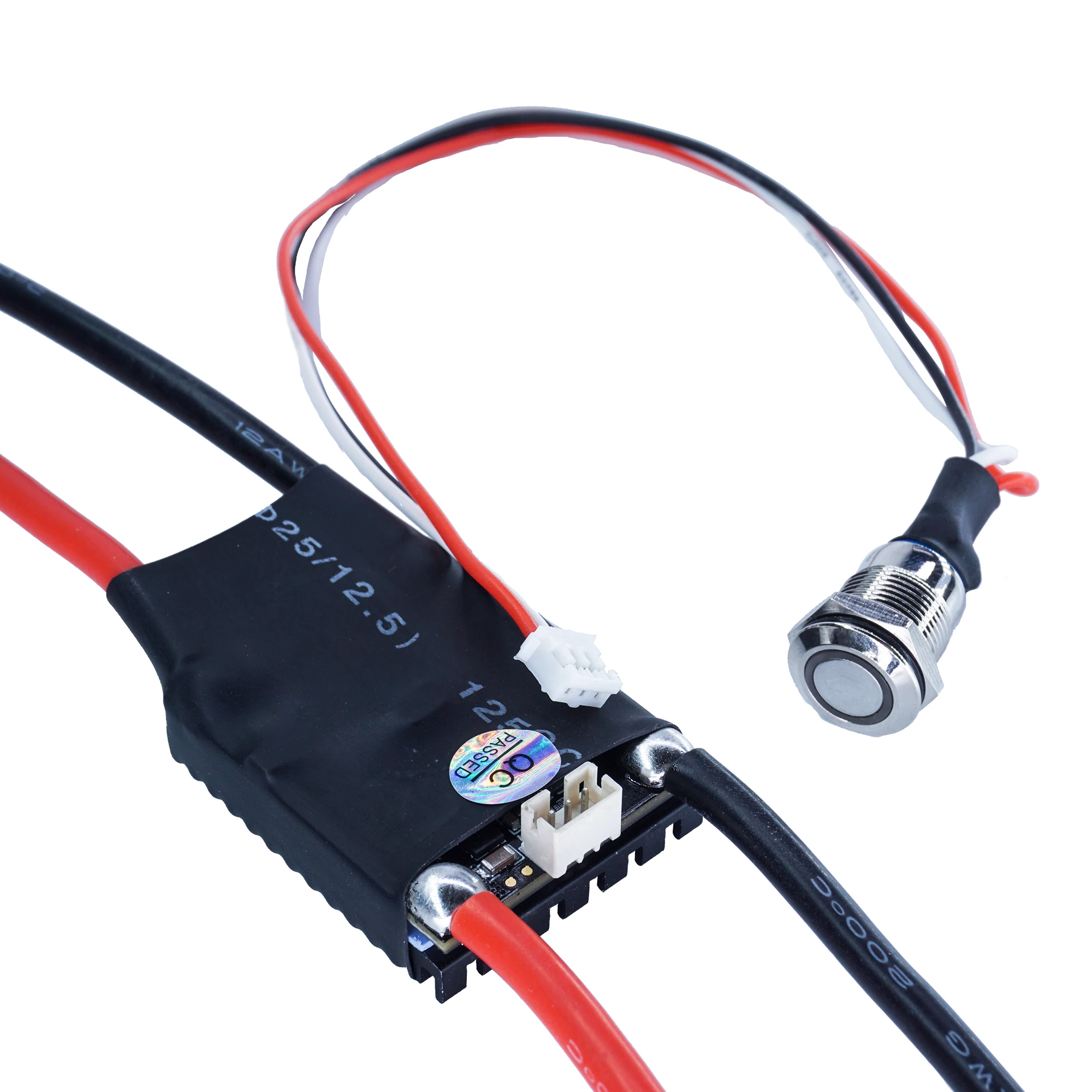

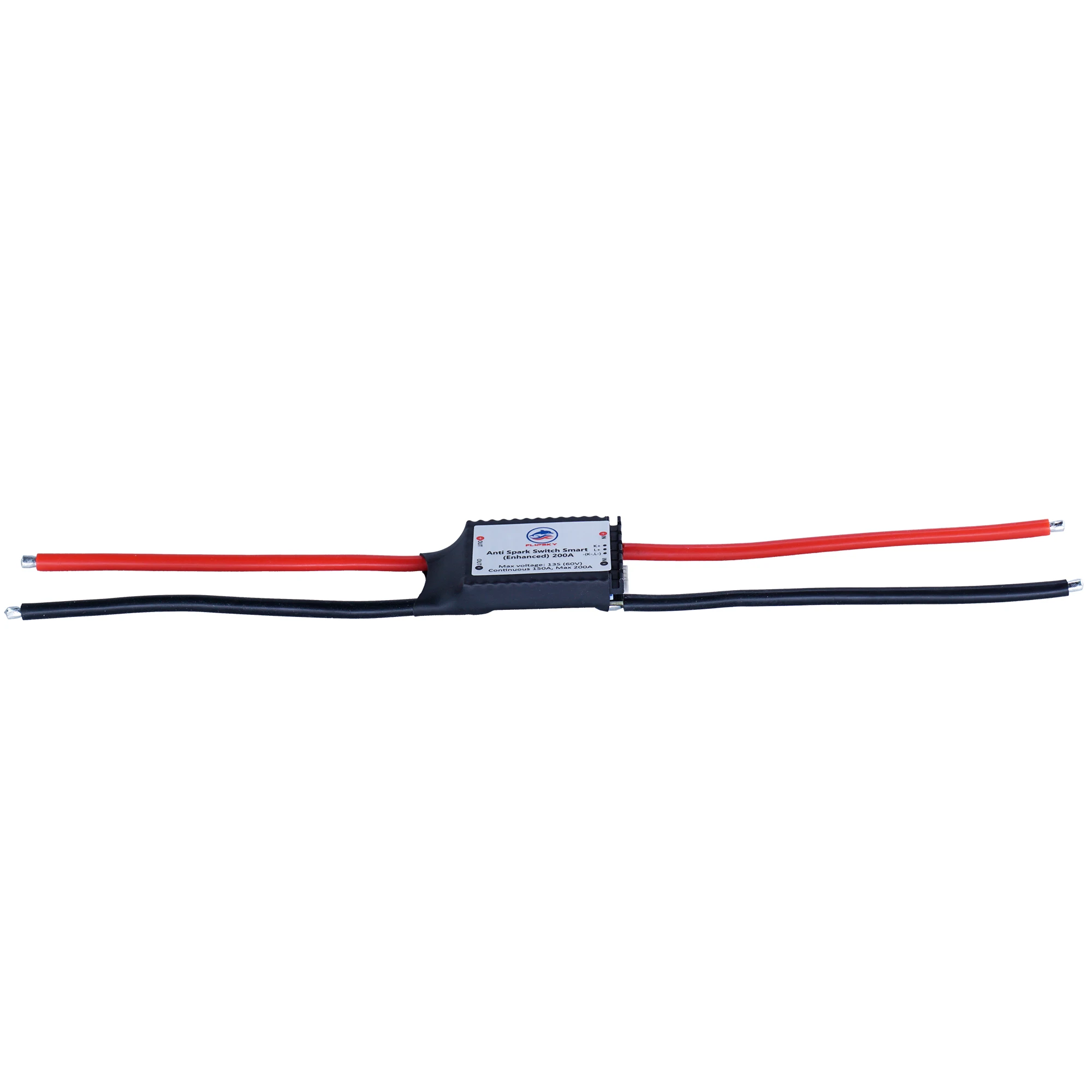

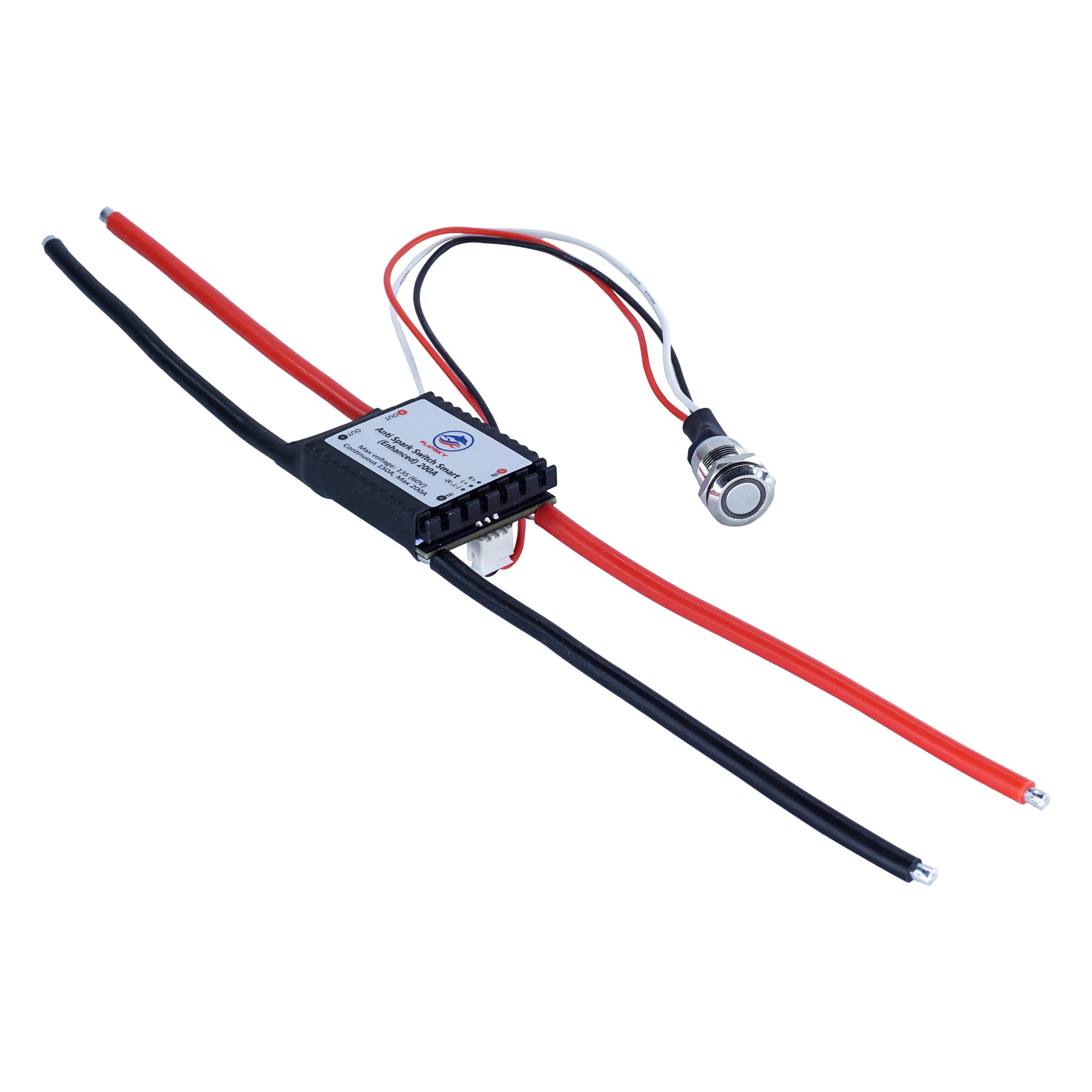

ESC анти-Искра переключатель Smart Enhanced 200A для электрического

Технические характеристики:   Технические характеристики: V2.2 Максимальное напряжение: 13 с (60 в) Постоянный ток: 150A, максимальный ток: 200A Моп: NVMFS5C628NLs Светодиодный диаметр кнопки: 12 мм, длина кабеля: 250 мм Толщина печатной платы: 4 слоя * 9 унций медь = 36 унций медь Размер печатной платы: 40 мм * 32 м   Улучшенная Особенности:   Высокая сторона переключения-> гораздо безопаснее использовать с несколькими ESCs и другими устройствами. Ограничение тока в Раше. Сеть задержки RC ограничяет пусковой ток безопасными уровнями. DV/dt составляет ~ 100 в/с (это считается очень медленным для силовой электроники. Быстрый будет 50000000 в/с). При температуре не выше 6000 мкФ Выход постоянной ёмкости, универсальный конденсатор, это пусковой ток 600mA.   Умное включение/выключение питания   Ролл-к-старт. Имеет 12 секундный таймер заглушения после выключения. Может быть включен переключателем в течение этого периода. Автоматическое отключение. Выключится автоматически через 20 минут. Выходное напряжение должно меняться не менее чем на 500 мВ в течение любого трехсекундного Интервала для сброса таймера отключения. Поддержка мгновенной кнопки. Удерживайте 0,3 с для включения, 1 с для выключения. Удерживая его, он включится и выключится. Высокая мощность, 150 A непрерывная. Очень низкая мощность холостого хода, ~ 300uA, прослужит месяцев на батарее.



Почему нам нужно использовать антиискровый переключатель?

1. Предотвращение небольшой искры может привести к взрывам в некоторых чувствительных к искре областях.

2. Добавьте медные стержни для лучшего отвода тепла и перегрузки по току.

3.Анодированный алюминиевый радиатор с большим количеством насечек для лучшего отвода тепла.

4.Добавьте силиконовый клей, чтобы закрепить светодиодный кабель с помощью термоусадочной ленты.

Предупреждения:

Не отклеивайте термоусадку. Нет винта для блокировки радиатора и PCBA. Только теплопроводная силиконовая прокладка естественным образом липкая к радиатору и PCBA. Нет защиты от короткого замыкания, не короткого замыкания! Нет защиты от обратной полярности. Не подключайте назад. Рекомендуется держать выходную емкость до 6000 мкФ. Нельзя гарантировать правильную работу при высокой емкости. Не использовать горячую замену. Перед подключением и удалением убедитесь, что все выключено. Если необходимо, сначала отключите аккумулятор, подождите, пока ESCs выключится, затем отключите ESCs. Сделайте Реверс для подключения, подключите ESCs, прежде чем подключить переключатель к батарее. Автоматическое выключение требует провисания и колебаний напряжения аккумулятора. Если дроссельная заслонка очень низкая или нет в течение 20 минут, переключатель выключится. Низкие ИК-батареи, такие как Lipos требуют более высокой дроссельной заслонки для сброса таймера, требуемой дроссельной заслонки не должно быть много. Инженеры тщательно протестировали прототипы; тем не менее, это все еще новый дизайн и первый производственный запуск, пожалуйста, будьте осторожны (как это обычно делать с любым электрическим автомобилем) при использовании этого устройства. Не пытайтесь перепрограммировать MCU, если не рекомендуется иное. Это лишит гарантии, а также поставит переключатель под большой риск поломки.
