1. Описание:

XY-UDT-это многофункциональный амперметр напряжения. Он может работать в трех режимах: режим питания, режим напряжения-амперметр, режим ШИМ. Его основная функция-выходное напряжение в качестве источника постоянного напряжения постоянного тока и измерение напряжения, тока, емкости, энергии, времени, мощности, температуры, Протокола быстрой зарядки и выходного сигнала ШИМ. Его можно использовать для проверки времени разряда и емкости разряда аккумулятора.

2. Особенности:

1>. Многофункциональный испытательный инструмент

2>. Три режима работы

3>. Источник постоянного напряжения постоянного тока

4>. Используется в качестве амперметра вольтметра

5>. Генератор PWM

6>. Определение протокола быстрой зарядки

7>. Направление экрана может быть изменено

8>. Высокая точность

9>. ЖК-дисплей HD

10>. Отображение температуры по Цельсию и по Фаренгейту

11>. Поддержка нескольких функций защиты

12>. Несколько параметров отображаются одновременно

13>. Поддержка функции отключения памяти

14>. Поддержка Micro/Type-A/Type-C USB вход

15>. Яркость подсветки может быть установлена

16>. Изысканный корпус

3. Основные параметры:

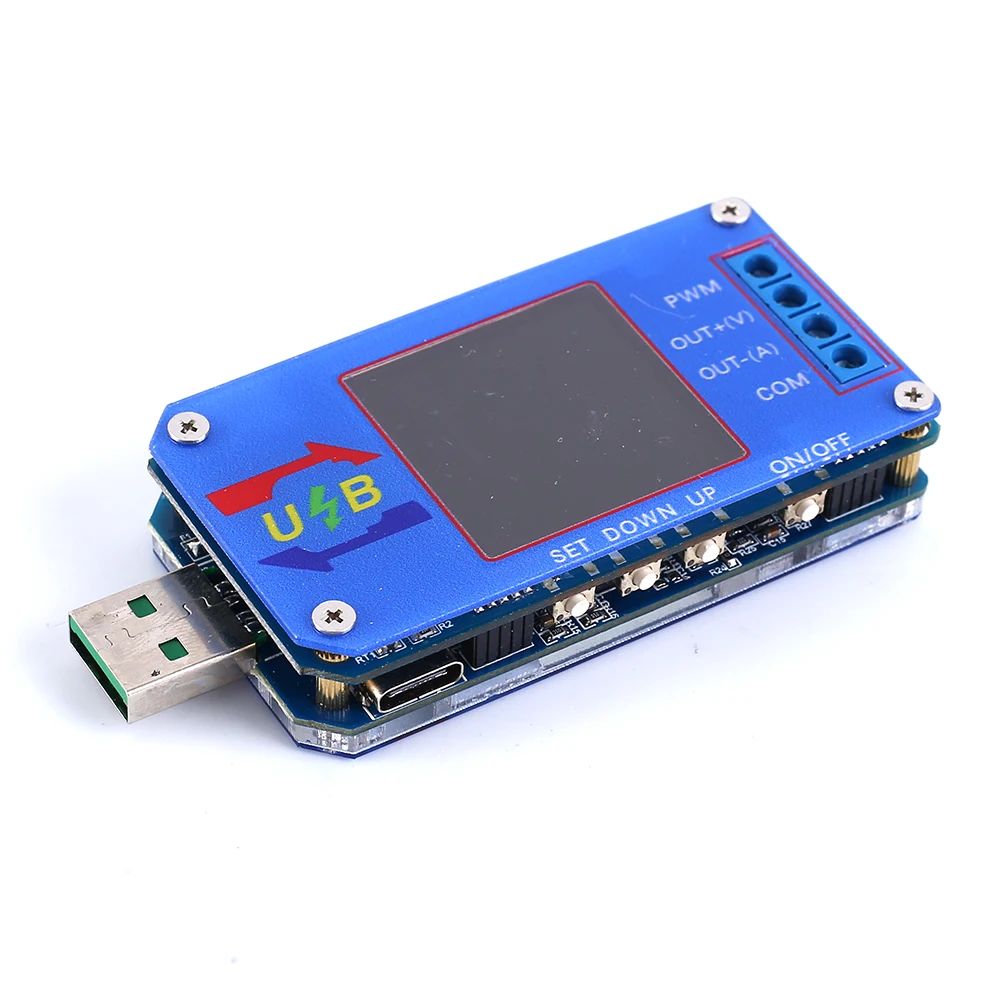

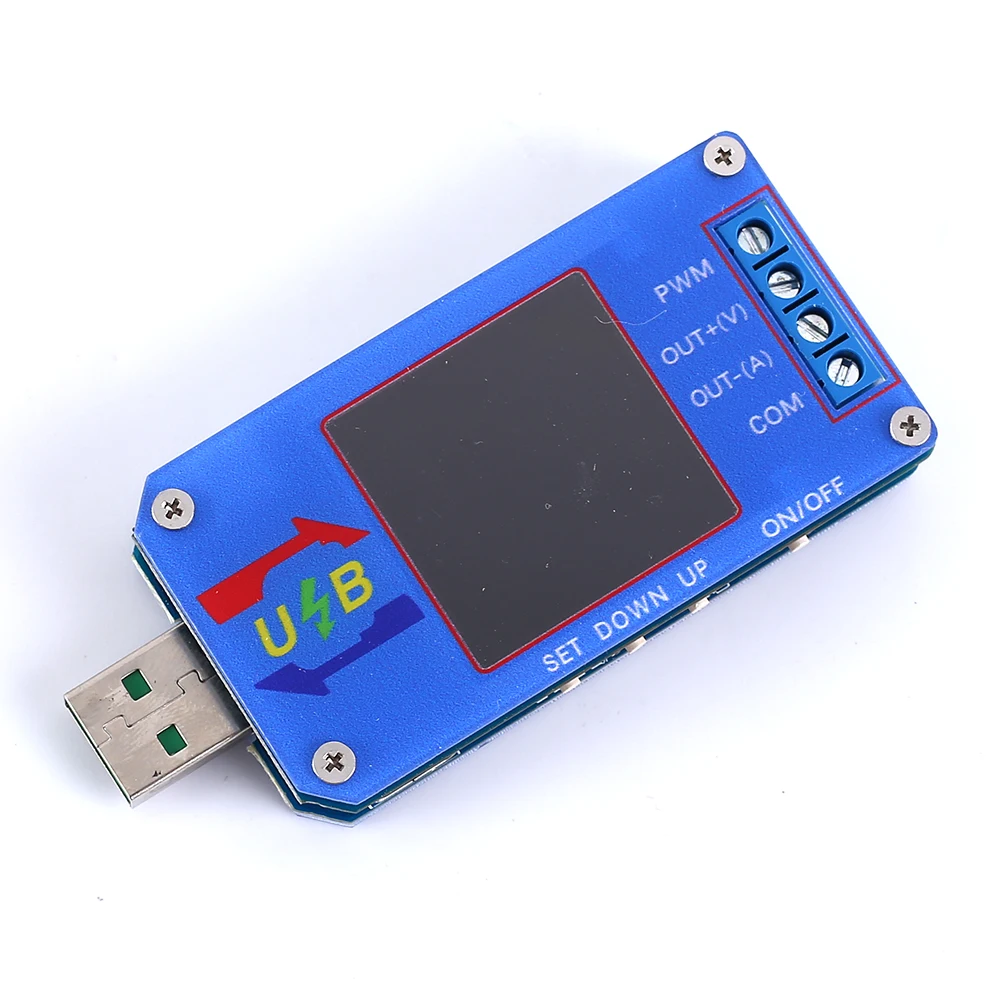

1>. Название продукта: XY-UDT Многофункциональный Вольтметр Амперметр генератор PWM блок питания

2>. Модель: XY-UDT

3>. Входное напряжение: DC 3,5 V ~ 15V

4>. Разрешение напряжения: 0,01 в

5>. Текущее Разрешение: 0.001A

6>. Точность напряжения: 0.3%

7>. Точность тока: 0.5%

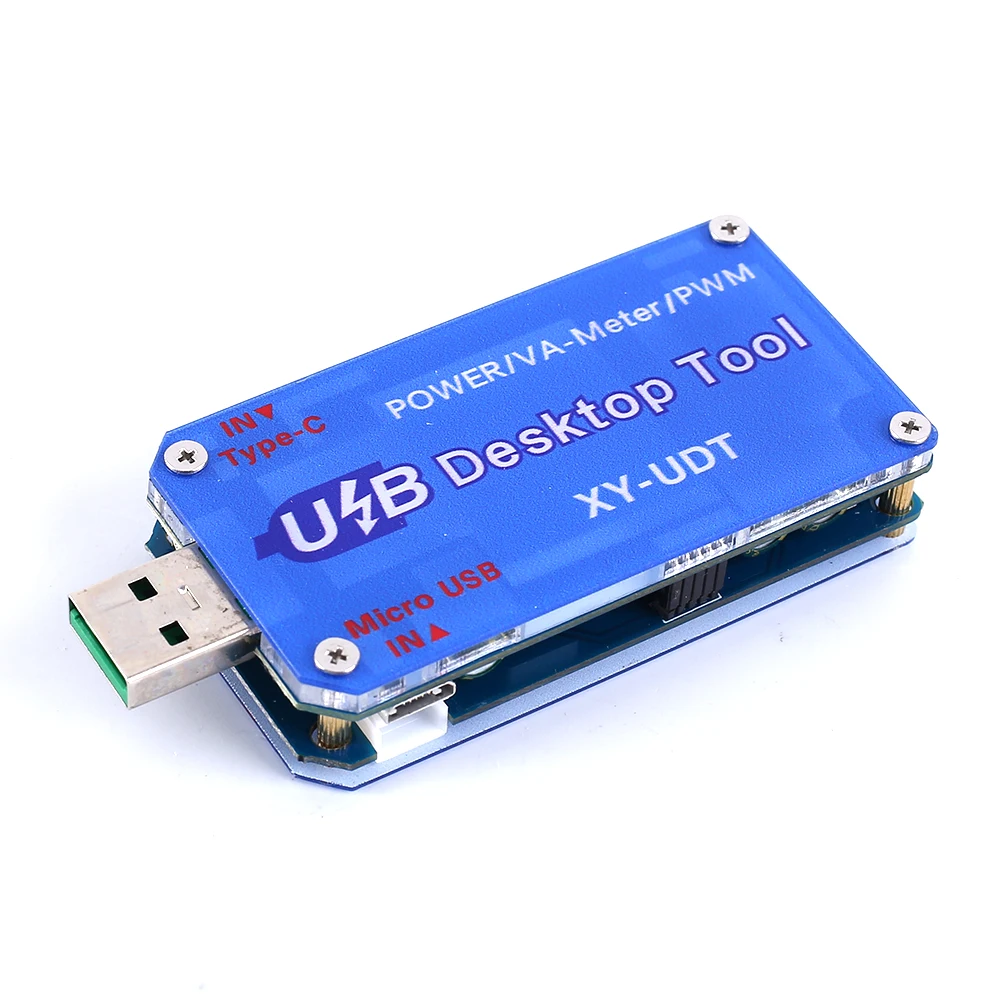

8>. Тип входного сигнала: Micro/type-A/Type-C USB

9>. Диапазон измерения температуры: 0 ~ 80 ℃ или 32F ~ 176F

10>. Разрешение температуры: 0,1 ℃ или 0.1F

11>. Точность температуры: +/-3 ℃ или 3F

12>. Диапазон калибровки температуры:-10 ℃ ~ 10 ℃ или-18F ~ 18F

13>. Протокол быстрой зарядки: QC2.0,QC3.0,AFC,FCP,SCP

14>. Дисплей: 1,44 дюймов RGB LCD

15>. Защита от короткого замыкания на выходе: Да

16>. Выходная защита от обратного потока: Да

17>. Защита от перенапряжения OVP: Да

18>. Защита от перегрузки по току OCP: Да

19>. Защита от превышения мощности OPP: Да

20>. Защита от напряжения LVP: Да

21>. Чип питания автоматическая защита OEP: Да

22>. Защита от превышения мощности OAH: Да

23>. Защита от разрядки: Да

24>. Рабочая температура:-20 ℃ ~ 85 ℃

25>. Рабочая влажность: 0% ~ 95% относительной влажности

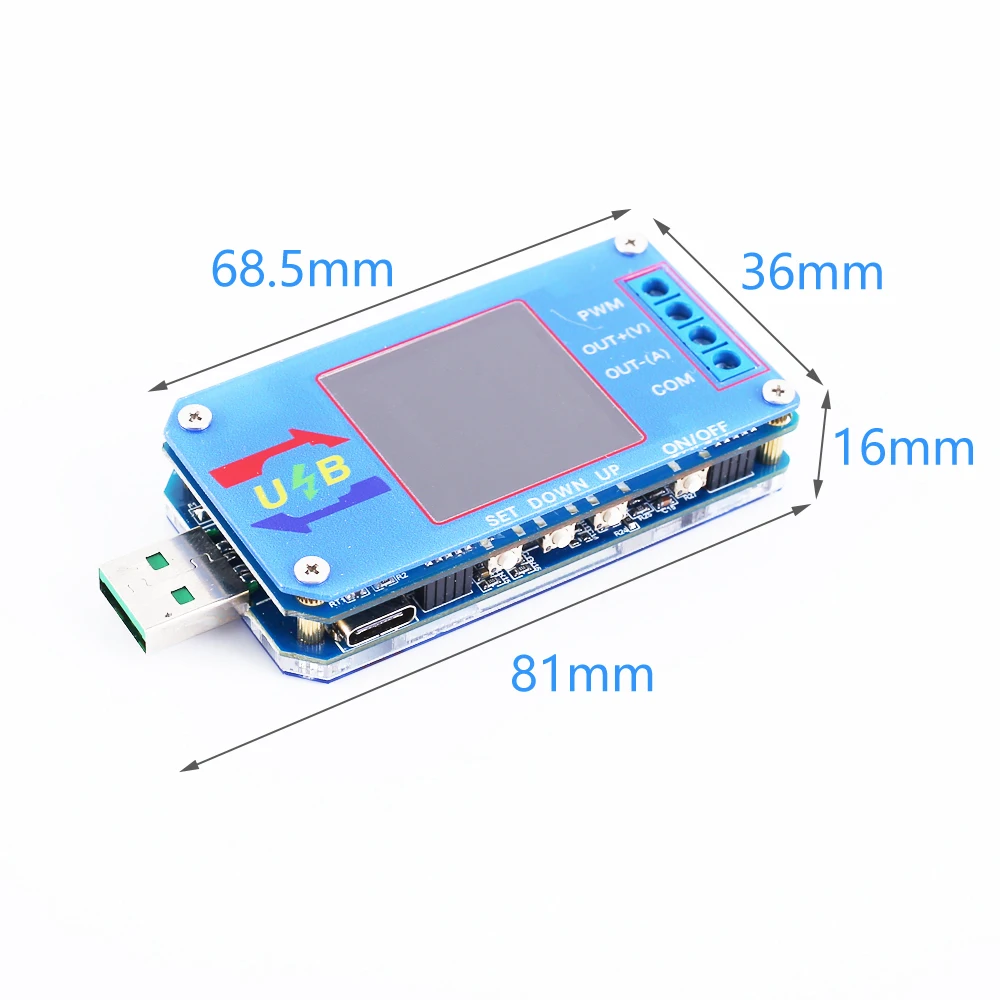

26>. Размер: 81*36*16 мм

4. Режим питания по параметрам:

1>. Выходное напряжение: DC 0,60 V ~ 30,00 V

2>. Выходной ток: 0.000A ~ 2.000A

3>. Выходная мощность: 15 Вт

4>. Диапазон мощности: 0 ~ 999999Ah

5>. Диапазон энергии: 999999Wh

6>. Время работы: 00:00:00 ~ 99:99:99h

5. Напряжение-Амперметр режим VAH параметры:

1>. Диапазон измерения напряжения: DC 0,00 V ~ 50,00 V

2>. Диапазон измерения тока: 0.00A ~ 3.00A

3>. Диапазон измерения мощности: 0,00 Вт ~ 150,0 Вт

4>. Диапазон мощности: 0 ~ 999999Ah

5>. Диапазон энергии: 999999Wh

6>. Время работы: 00:00:00 ~ 99:99:99h

6.PWM режим PWM параметры:

1>. Выходное напряжение: DC 0,60 V ~ 30,00 V

2>. Выходной ток: 2А (Макс и не регулируется)

3>. Режим работы: NOR/FIN/PUL

4>. Нормальный режим и Частотный диапазон: 1 Гц ~ 240 кГц

5>. Нормальный режим или Рабочий цикл: 0.00% ~ 100%

6>. Нормальный режим или разрешение рабочего цикла: 1%

7>. Точный Диапазон частот плавника: 1 Гц ~ 24,0 кГц

8>. Точный режим плавника Рабочий цикл: 0.00% ~ 100%

9>. Точное разрешение плавника режима рабочего цикла: 0.1%

10>. Импульсный режим PUL положение пауза время P-T:0s ~ 65,635 s

11>. Импульсный режим PUL отрицательное время паузы N-T:0s ~(65.635-P-T)s

12>. Импульсный режим PUL пауза номер P-P:0 ~ 99999

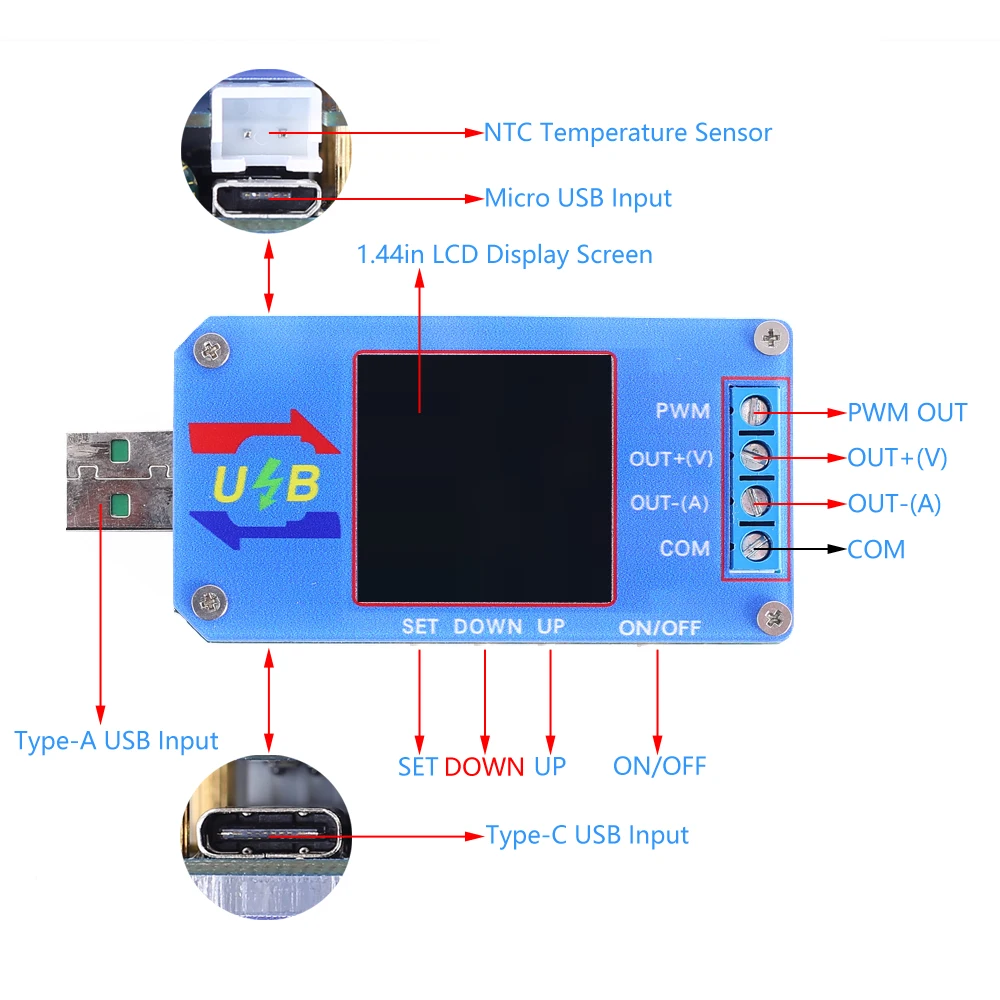

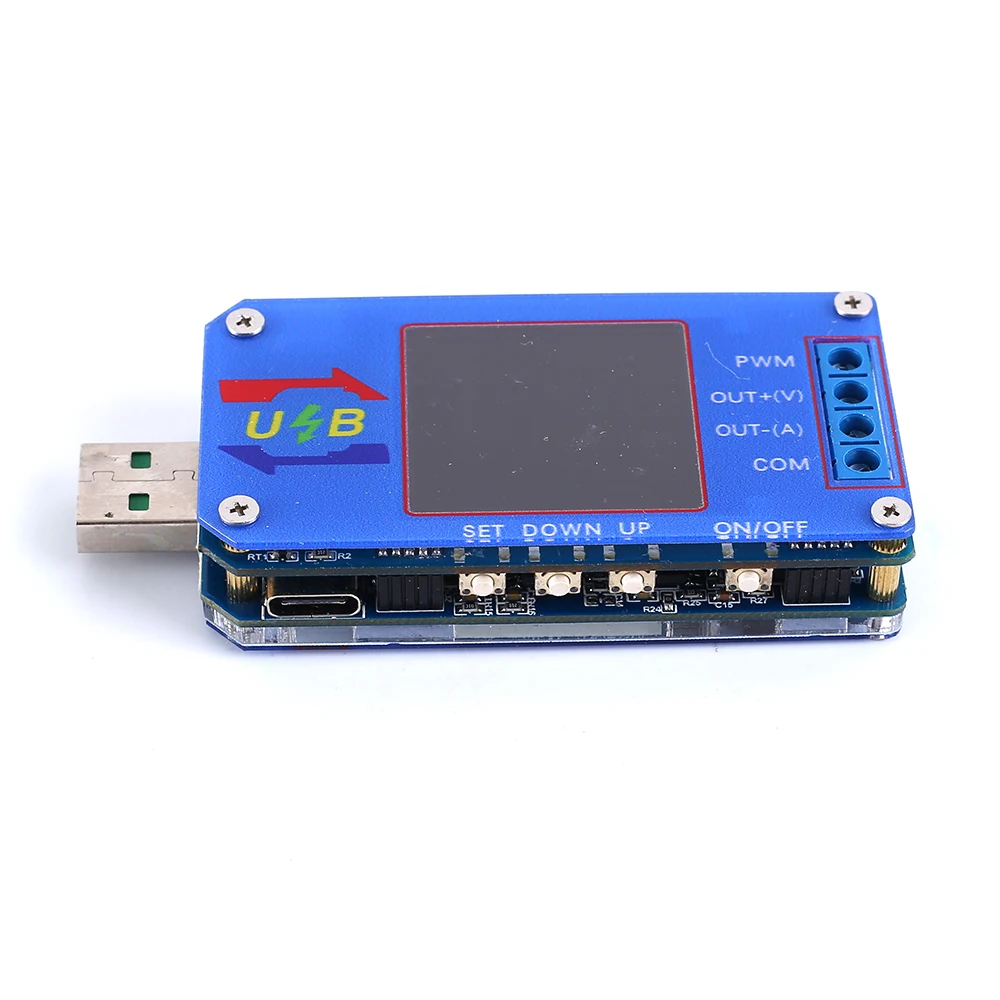

7. Описание кнопки:

1>. Длительное нажатие означает, что нужно держать нажатие более 2 секунд.

2>. Кнопка набора: используется для выбора параметра, который должен быть установлен.

3>. Кнопка Вниз: используется для переключения страницы дисплея в обычном режиме отображения. Он также может использоваться для выбора последнего параметра, который должен быть установлен в заданном режиме при выборе текущего параметра. Он также может быть использован для установки значения параметра при выборе одного бита из одного параметра.

4>. Кнопка вверх: используется для переключения страницы дисплея в обычном режиме отображения. Он также может использоваться для выбора последнего параметра, который должен быть установлен в заданном режиме при выборе текущего параметра. Он также может быть использован для установки значения параметра при выборе одного бита из одного параметра.

5>. Кнопка ВКЛ/ВЫКЛ: короткое нажатие для включения/выключения выхода. Длительное нажатие для переключения направления дисплея.

8. Режим питания в режиме:

1>. Каждый режим может иметь 6 дисплеев. Это может быть переключатель дисплея вниз или вверх.

2>. Линия меню: первая линия-это линия подсказки страницы. Она может отображать текущий режим работы на каждой и текущей странице отображения.

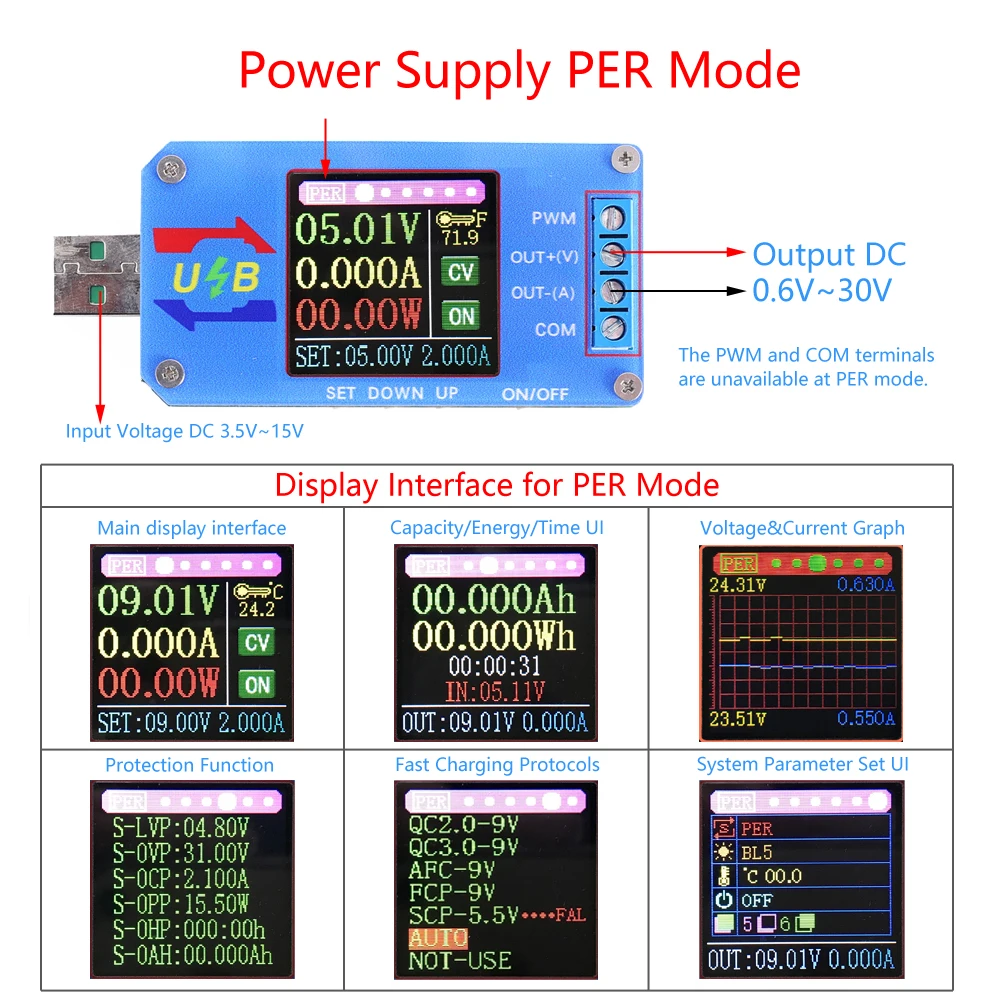

3>. Первая страница:

3,1>. Главный интерфейс питания.

3,2>. Он может отображать выходное напряжение V, выходной ток A, выходную мощность W, температуру C или F, режим вывода CC/CV, OVP/OCP/OPP/LVP/OEP/OPH/OAH режим защиты, выходной Режим ВКЛ/ВЫКЛ.

3,3>. Последние линии отображают выходное напряжение и выходной ток, которые могут быть установлены.

3,4>. Он может отображать только один из CC/CV/OVP/OCP/OPP/LVP/OEP/OPH/OAH одновременно.

3,5>. Встроенная температура отображается по умолчанию. Если внешний датчик температуры подключен, температурная зона показывает синий фон.

4>. Вторая страница:

4,1>. Выходная мощность дисплея первой линии.

4,2>. Вторая линия отображает выходную энергию.

4,3>. Время вывода на третьей линии. Это время может быть очищено нажатием кнопки SET после выбора.

4,4>. Четвёртая линия отображения времени ввода. Он не может быть очищен

4,5>. Последние линии отображают выходное напряжение и выходной ток, которые не могут быть установлены на этой странице.

5>. Третья страница:

5,1>. Он отображает выходное напряжение и выходной ток. И эта страница не может быть установлена на этой странице.

6>. Четвёртая страница:

6,1>. Первый линейный дисплей под защитой напряжения LVP значение. Значение по умолчанию составляет 4,8 V, и он может быть сброшены.

6,2>. На второй линии отображается значение защиты от перенапряжения OVP. Значение по умолчанию составляет 31 В, и его можно сбросить.

6,3>. На третьей линии отображается значение OCP для защиты от перегрузки по току. Значение по умолчанию составляет 2,1 А, и его можно сбросить.

6,4>. Пятой строке дисплей Защита от превышения мощности из полиуретана с открытыми порами и соотношение цена/качество. Значение по умолчанию составляет 15,5 Вт, и он может быть сброшены.

6,5>. Пятая линия отображает значение защиты от разрядки. Значение по умолчанию составляет 000:00 ч. Это означает выключить эту функцию.

6,6>. Шестая линия отображает защиту от превышения емкости OAH. Значение по умолчанию составляет 00.000Ah. Это означает выключить эту функцию.

7>. Пятая страница:

7,1>. Модуль дисплея поддерживает протоколы быстрой зарядки и текущий поддерживаемый USB протокол, а затем режим быстрой зарядки по умолчанию модуля.

8>. Шестая страница:

8,1>. Первая линия отображает текущий режим работы. Режим работы может быть выбран из PER, VAH и PWM.

8,2>. Яркость ЖК-дисплея второй линии. Он может быть выбран из BL0 ~ BL5.

8,3>. На третьей линии отображается единица измерения температуры тока и контрольное значение. Температура может быть по Цельсию и по Фаренгейту. Значение проверки может быть-10 ℃ ~ 10 ℃ или-18F ~ 18F.

8,4>. Четвёртая линия Отображает текущее питание на состоянии. Он может быть выбран как ВКЛ или ВЫКЛ.

8,5>. Пятая линия отображает текущий цвет фона и цвет шрифта линии меню. Они доступны в 8 цветах по каждому параметру.

8,6>. Последние линии отображают выходное напряжение и выходной ток, которые не могут быть установлены на этой странице.

9. Режим напряжения-Амперметр VAH режим:

1>. Режим VAH может иметь 5 интерфейсов отображения. Это может быть переключатель дисплея вниз или вверх.

2>. Линия меню: первая линия-это линия подсказки страницы. Она может отображать текущий режим работы на каждой и текущей странице отображения.

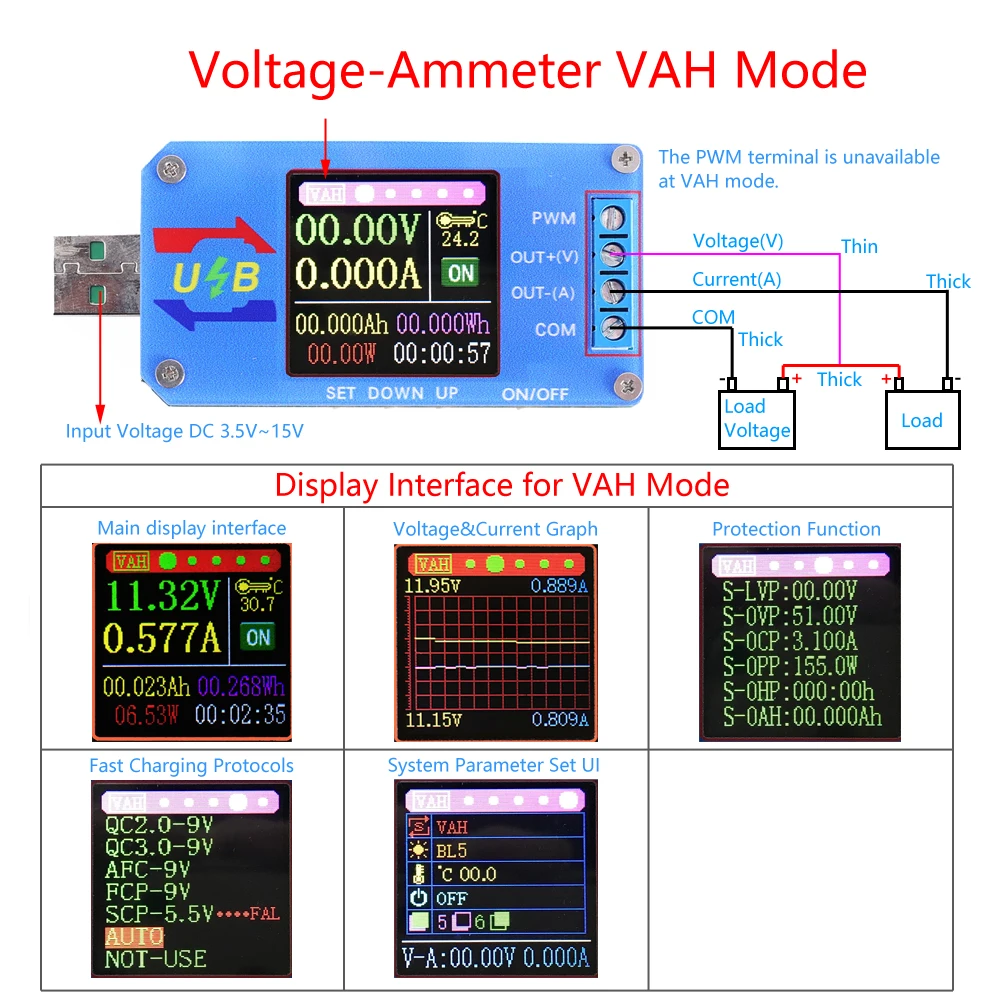

3>. Первая страница:

3,1>. Главный интерфейс питания.

3,2>. Он может отображать измеренное напряжение V, измеренный ток A, измеренную мощность W, измеренную емкость Ah, измеренную энергию Wh, измеренное время, температуру C или F, измерение состояния ВКЛ/ВЫКЛ.

3,3>. Последние линии отображают выходное напряжение и выходной ток, которые могут быть установлены.

3,4>. Встроенная температура отображается по умолчанию. Если внешний датчик температуры подключен, температурная зона показывает синий фон.

4>. Вторая страница:

4,1>. Он отображает измеренное напряжение и измеренный текущий график. И эта страница не может быть установлена на этой странице.

5>. Третья страница:

5,1>. Первый линейный дисплей под защитой напряжения LVP значение. Значение по умолчанию составляет 4,8 V, и он может быть сброшены.

5,2>. На второй линии отображается значение защиты от перенапряжения OVP. Значение по умолчанию составляет 31 В, и его можно сбросить.

5,3>. На третьей линии отображается значение OCP для защиты от перегрузки по току. Значение по умолчанию составляет 2,1 А, и его можно сбросить.

5,4>. Пятой строке дисплей Защита от превышения мощности из полиуретана с открытыми порами и соотношение цена/качество. Значение по умолчанию составляет 15,5 Вт, и он может быть сброшены.

5,5>. Пятая линия отображает значение защиты от разрядки. Значение по умолчанию составляет 000:00 ч. Это означает выключить эту функцию.

5,6>. Шестая линия отображает защиту от превышения емкости OAH. Значение по умолчанию составляет 00.000Ah. Это означает выключить эту функцию.

6>. Четвёртая страница:

6,1>. Модуль дисплея поддерживает протоколы быстрой зарядки и текущий поддерживаемый USB протокол, а затем режим быстрой зарядки по умолчанию модуля.

7>. Пятая страница:

7,1>. Первая линия отображает текущий режим работы. Режим работы может быть выбран из PER, VAH и PWM.

7,2>. На второй линии отображается текущая яркость ЖК-дисплея. Он может быть выбран из BL0 ~ BL5.

7,3>. На третьей линии отображается единица измерения температуры тока и контрольное значение. Температура может быть по Цельсию и по Фаренгейту. Значение проверки может быть-10 ℃ ~ 10 ℃ или-18F ~ 18F.

7,4>. Четвёртая линия Отображает текущее питание на состоянии. Он может быть выбран как ВКЛ или ВЫКЛ.

7,5>. Пятая линия отображает текущий цвет фона и цвет шрифта линии меню. Они доступны в 8 цветах по каждому параметру.

7,6>. Последняя линия отображает измеренное напряжение и измеренный ток, которые не могут быть установлены на этой странице.

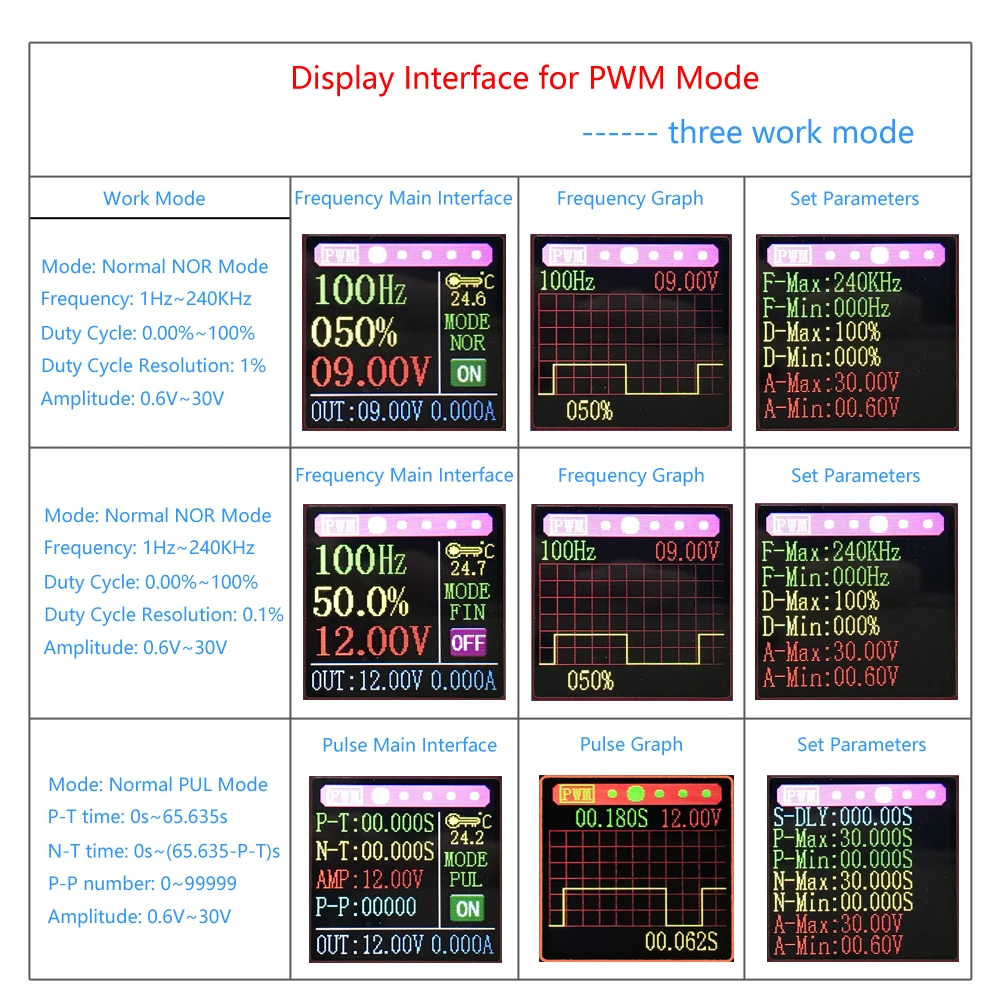

10. Режим ШИМ:

1>. Режим PWM может иметь 5 интерфейсов дисплея. Это может быть переключатель дисплея вниз или вверх.

2>. Линия меню: первая линия-это линия подсказки страницы. Она может отображать текущий режим работы на каждой и текущей странице отображения.

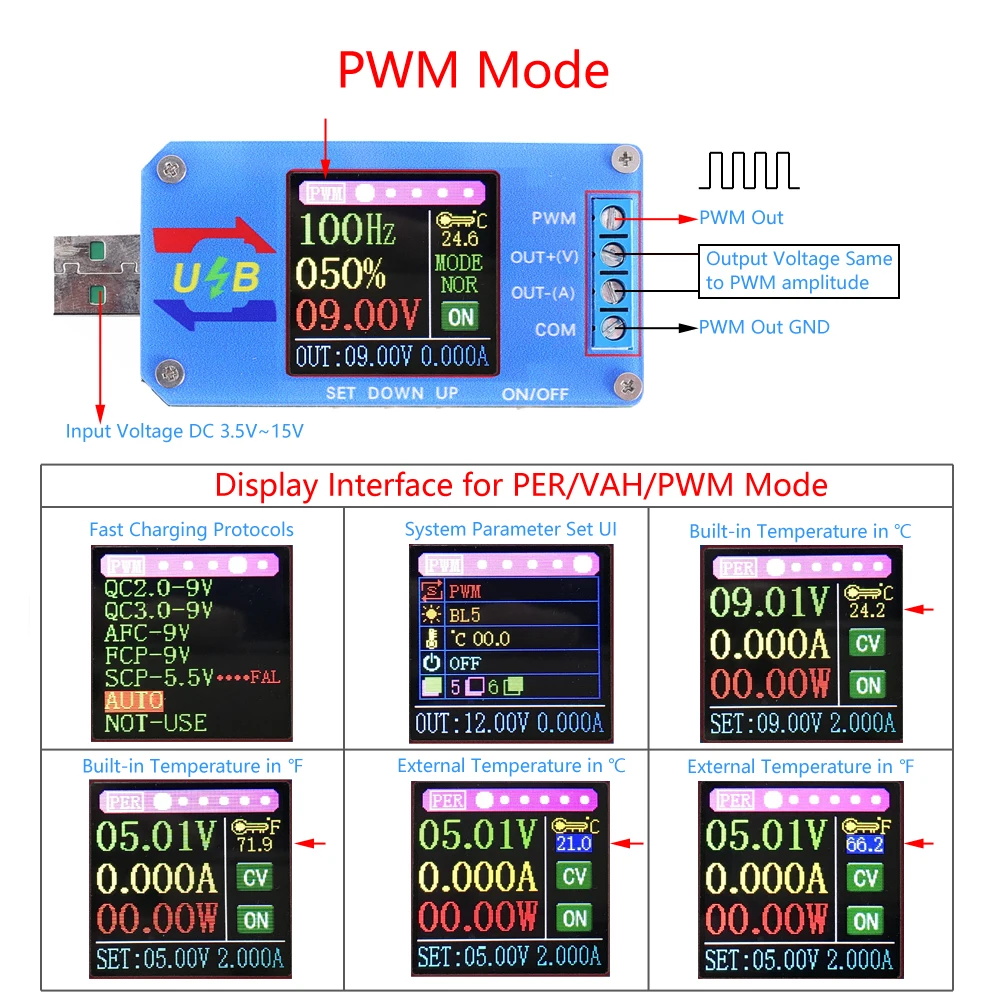

3>. Первая страница:

3,1>. Главный интерфейс питания.

3,2>. Он может отображать выходную частоту, Выходной рабочий цикл, выходное напряжение, режим работы, температуру C или F, статус ВКЛ/ВЫКЛ.

3,3>. Последние линии отображают выходное напряжение и выходной ток, которые не могут быть установлены.

3,4>. Встроенная температура отображается по умолчанию. Если внешний датчик температуры подключен, температурная зона показывает синий фон.

3,5>. Он имеет три режима работы: NOR/FIN/PUL. NOR и FIN режим отображения выходной частоты, Выходной рабочий цикл, выходное напряжение. PUL режим отображения положения пауза время P-T, отрицательная пауза время N-T, пауза номер P-P, амплитуда импульса ампер.

4>. Вторая страница:

4,1>. Он отображает выходную частоту и Выходной рабочий цикл. И эта страница не может быть установлена на этой странице.

5>. Третья страница для режима NOR и FIN:

5,1>. Верхний предел частоты дисплея первой линии F-Max. Значение по умолчанию составляет 240 кГц, и его можно сбросить.

5,2>. На второй линии отображается частота ниже предельного значения F-Min. Значение по умолчанию составляет 0 Гц, и его можно сбросить.

5,3>. На третьей линии отображается Верхнее предельное значение рабочего цикла D-Max. Значение по умолчанию составляет 100%, и его можно сбросить.

5,4>. Четвертое Линейное отображение рабочего цикла более низкое предельное значение D-Min. Значение по умолчанию составляет 000%, и его можно сбросить.

5,5>. Пятая линия отображает выходную амплитуду верхнего предельного значения A-Max. Значение по умолчанию составляет 30 в, и его можно сбросить.

5,6>. Шестая линия отображает выходную амплитуду, меньшее предельное значение A-Min. Значение по умолчанию составляет 0,6 V, и он может быть сброшены.

6>. Третья страница для режима PUL:

6,1>. Первая линия отображает задержку запуска значения времени S-DLY. Значение по умолчанию равно 0S, и его можно сбросить.

6,2>. Во второй линии отображается положение паузы времени верхнего предельного значения P-Max. Значение по умолчанию составляет 30S, и его можно сбросить.

6,3>. Третье положение отображения линии время паузы более низкое предельное значение P-Min. Значение по умолчанию равно 0S, и его можно сбросить.

6,4>. Четвёртая линия отображает отрицательное время паузы Верхнее предельное значение N-Max. Значение по умолчанию составляет 30S, и его можно сбросить.

6,5>. Пятая линия отображает отрицательное время паузы, меньшее предельное значение N-Min. Значение по умолчанию равно 0S, и его можно сбросить.

6,5>. Шестая линия отображает выходную амплитуду верхнего предельного значения A-Max. Значение по умолчанию составляет 30 в, и его можно сбросить.

6,6>. Седьмая линия отображает выходную амплитуду, меньшее предельное значение A-Min. Значение по умолчанию составляет 0,6 V, и он может быть сброшены.

7>. Четвёртая страница:

7,1>. Модуль дисплея поддерживает протоколы быстрой зарядки и текущий поддерживаемый USB протокол, а затем режим быстрой зарядки по умолчанию модуля.

8>. Пятая страница:

8,1>. Первая линия отображает текущий режим работы. Режим работы может быть выбран из PER, VAH и PWM.

8,2>. Яркость ЖК-дисплея второй линии. Он может быть выбран из BL0 ~ BL5.

8,3>. На третьей линии отображается единица измерения температуры тока и контрольное значение. Температура может быть по Цельсию и по Фаренгейту. Значение проверки может быть-10 ℃ ~ 10 ℃ или-18F ~ 18F.

8,4>. Четвёртая линия Отображает текущее питание на состоянии. Он может быть выбран как ВКЛ или ВЫКЛ.

8,5>. Пятая линия отображает текущий цвет фона и цвет шрифта линии меню. Они доступны в 8 цветах по каждому параметру.

8,6>. Последние линии отображают выходное напряжение и выходной ток, которые не могут быть установлены на этой странице.

11. Используйте шаги:

1>. Подключите рабочее напряжение для USB.

2>. Короткое нажатие кнопки вниз или вверх, чтобы выбрать отображение последней страницы.

3>. Короткое нажатие кнопки для выбора режима работы. Фон параметра также отображается при выборе параметра.

4>. Короткое нажатие кнопки вниз или вверх, чтобы выбрать режим работы из одного/VAH/PWM для удовлетворения требований.

5>. Автоматическое сохранение параметров через 6 секунд или удерживание нажатия кнопки SET около 2 секунд для сохранения параметров.

6>. Короткое нажатие кнопки вниз или вверх, чтобы выбрать отображение последней страницы.

7>. Короткое нажатие кнопки для выбора режима работы, который должен быть установлен.

8>. Короткое нажатие кнопки установить снова, чтобы выбрать, какой бит нужно установить.

9>. Короткое нажатие кнопки вниз или вверх, чтобы задать значение параметра.

10>. Короткое нажатие кнопки вниз или вверх, чтобы выбрать следующий параметр, когда выбран один полный параметр с помощью кнопки SET.

11>. Установите другие параметры такими же способами.

12>. Удалите рабочий источник питания.

13>. Подключение нагрузки на выходе терминала.

14>. Включите и используйте этот товар.

12. Применение:

1>. Обычный источник питания

2>. Зарядное устройство

3>. Светодиодный источник питания

4>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития

5>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя

6>. Генерирует регулируемые импульсы для использования MCU

7>. Регулятор яркости или скорости

8>. Тестер нагрузки

9>. Тестер разряда батареи

10>. Осмотр оборудования завода

11>. Тестер старения источника питания

12>. Вспомогательное зарядное устройство для измерения мощности выходного тока

12>. Фабричное зарядное устройство для испытания на старение

13. Примечание:

1>. Перед использованием ознакомьтесь с руководством и описанием.

14. Посылка:

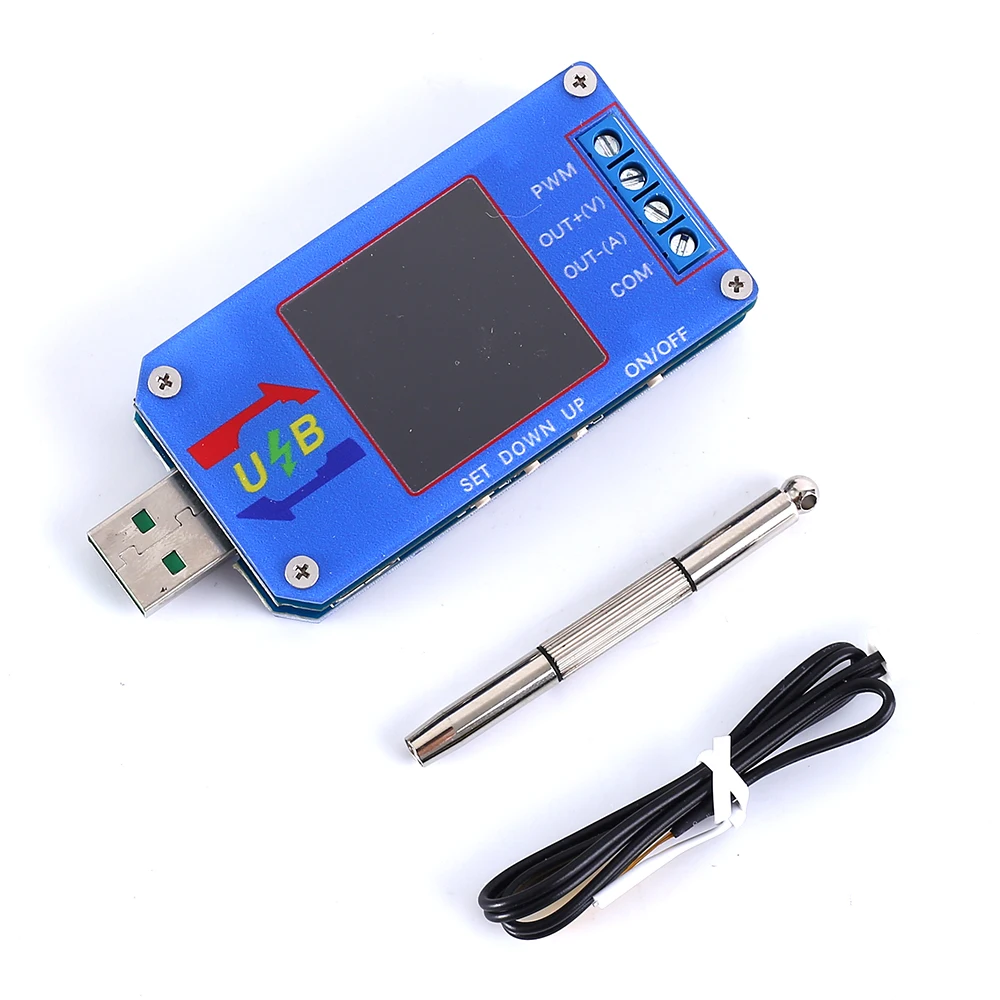

1>.1 шт. XY-UDT Многофункциональный Вольтметр Амперметр генератор PWM блок питания

2>.1 шт. 30 см датчик температуры

3>.1 шт. мини-отвертка
