HAT163 ATS контроллер подходит для одного разрыва три этапа ATS. Он может точно определить 2-полосная-3 фазы напряжения и судья напряжение ненормальным (например, защита от перенапряжения, пониженного напряжения, частоты, в зависимости от частоты, отсутствием фаз и чередования фаз), И затем Управляйте АТС для переключения. В автоматическом режиме, если источник 1 сбой, контроллер отправит сигнал для запуска генератора. Кроме того, он также может реализовывать функции удаленной связи, дистанционного управления и настройки параметров через соединение порта.

Производительность и характеристики

HAT163 контроллер может обнаруживать 2-полосная напряжения (2-полосная питание от сети, 1-способ сети и 1-way gen) и управления САР.

Характеристики сети указаны ниже,

Он подходит для системы переменного тока с 3-фазный 4-провод, 2-фазный 3-жильный, однофазный, и безуходный 3-х фазный 3-покрытый вязальной проволокой (специальный заказ по запросу);

«Источник 1 основной (автоматическая передача и восстановление)», «источник 2 основной (автоматическая передача и восстановление)» и «Нет основного использования (автоматическая передача и Неавтоматическое восстановление)» методы питания;

Измерения и отображения 2-полосная напряжение и частота:

1 #2 #

Фазовое напряжение мкА, Ub, Uc) фазовое напряжение (мкА, Ub, Uc)

Напряжение линии (ЗАО, обк, УЦА) напряжение линии (ЗАО, обк, УЦА)

Частота Гц частота Гц

С избыточным/пониженным напряжением, частотой, потерей фазы и функциями обнаружения вращения фазы;

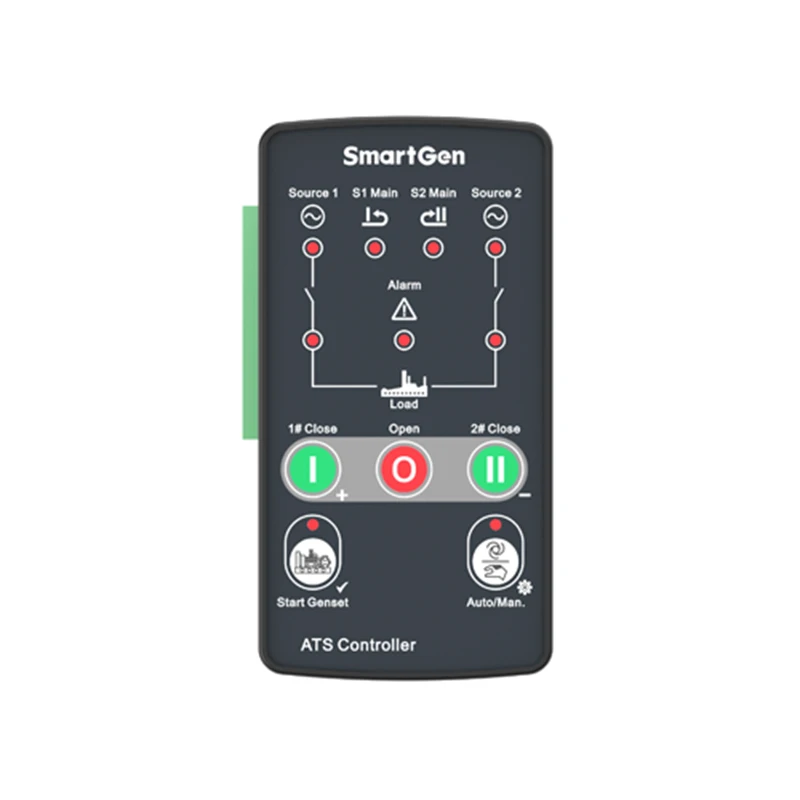

Светодиоды на панели могут четко отображать рабочее состояние ATS;

Автоматический/ручной режим можно переключать. В ручном режиме АТС можно переключать нажатием кнопки передней панели;

С одним открытым входным портом (функция сброса огня);

С функцией ручного ввода в эксплуатацию;

Подходит для 2 изолированных нейтральных линий.

Близкий выход может быть настроен как импульсный и непрерывный выход;

Если А-фазное напряжение любого одного из способов является нормальным, можно работать как с контроллером, так и с АТС. Когда напряжение а-фазы является нормальным, если два напряжения питания являются ненормальными в то же время, АТС будет автоматически переключаться на ломающееся положение;

Настройка параметров: части параметров можно отрегулировать от передней панели; Все можно отрегулировать через порт связи (с адаптером SG72) с помощью компьютерного программного обеспечения;

Оцифровка параметров (отказ от имитации регулировки обычного потенциометра и повышенная надежность и стабильность);

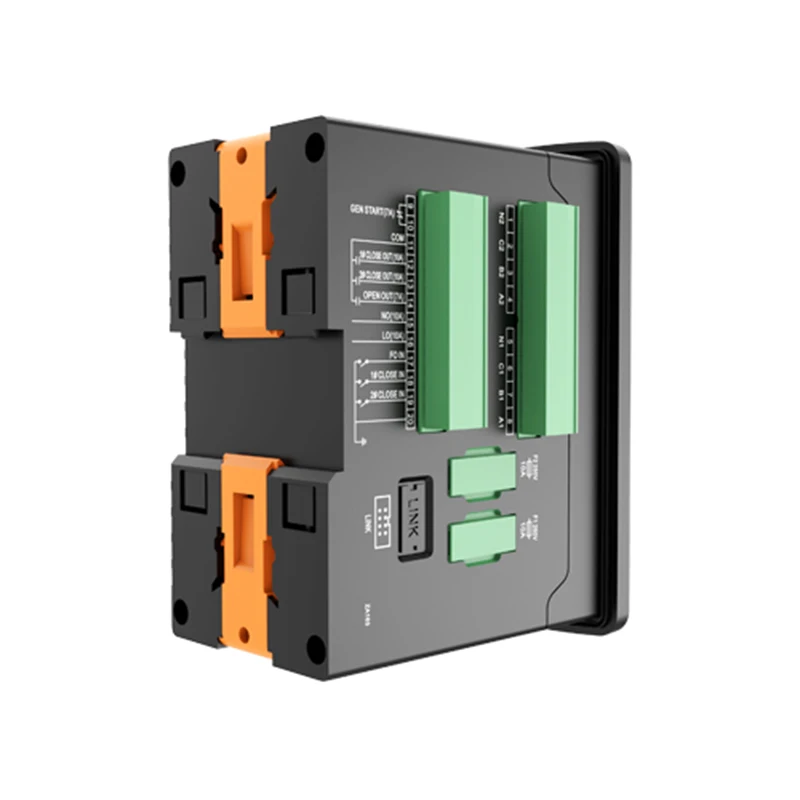

Модульная конструкция, саморегулирующийся ABS + PC пластиковый корпус, подключаемый терминал и компактная структура;

Три способа установки: встроенная панель, внутренняя 35 мм скользящая установка и внутренняя Резьбовая установка.
