Релейный переключатель 4-20 мА комплект верхнего и нижнего предельных сигналов

Название = ckeditor

Рабочее напряжение: 5 В постоянного тока/12 В/24 В опционально

Сигнал обнаружения: 4-20 мА/0-10 В, два варианта

Связь RS485, режим modbus-rtu

Функция: обнаружение промышленного стандарта 4-20 мА или стандартного выходного сигнала 0-10 В датчиком, что превышает заданное значение, и реле поглощает и отключается ниже

Параметры продукта:

1. Размер: Длина 79 мм x 47 мм, ширина 18 мм

2. Цифровая трубка: Тринити 0,36 дюйма

3. Рабочее напряжение: 12 В постоянного тока, 24 В, 12 В по умолчанию

4. Рабочий ток: в режиме ожидания 12 мА, 56 мА

5. Цифровой срок службы: > 50000 часов

6. Количество реле: В переменного тока, 10 А, 30 В постоянного тока, 10 А

7. Срок службы реле: < 100000 раз

8. Диапазон измерения: от 0 до 25 мА/от 0 до 10 в

9, Рабочая температура: - 20 ℃ ~ 75 ℃

1. Инструкция по продукту, текстовый экран с видеоссылкой для отображения измеренного тока и установки верхнего и нижнего предела

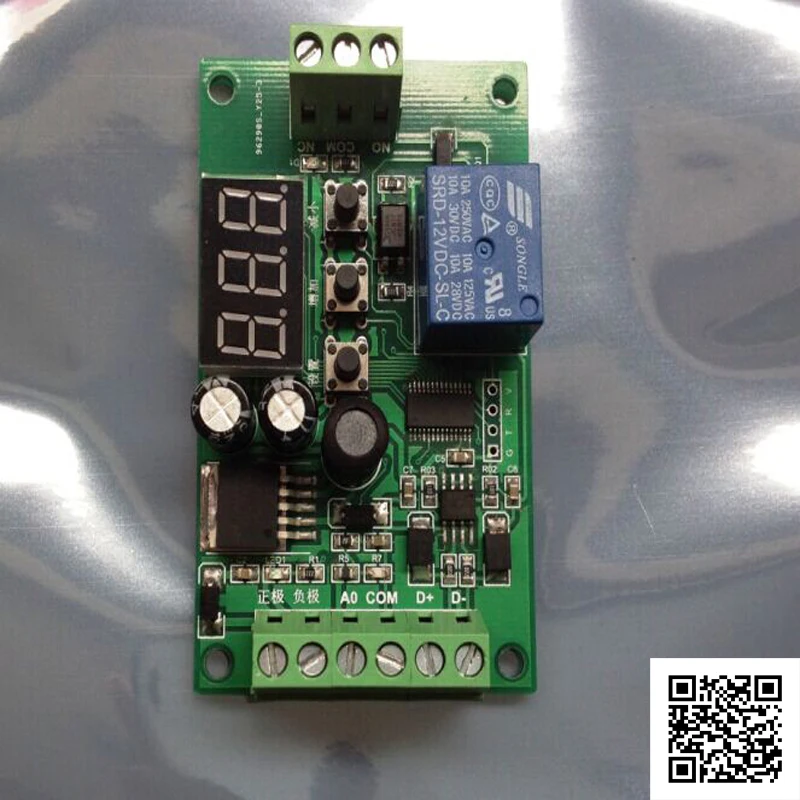

Для специальной настройки обратитесь в службу поддержки клиентов! Описание интерфейса: Вход Положительный: подключение к положительному полюсу источника питания Минус: подключение к минусу источника питания A0: входной сигнал 4-20 мА Com: подключается к отрицательному полюсу источника питания D +: сигнал интерфейса RS485 D-: сигнал интерфейса RS485 Выход НЕТ: обычно запускается COM: публичный NC: нормально закрытый Маркировка продукта Электрическая схема обнаружения тока 1,0 ~ 20 мА

Характеристики продукта Обнаружение тока 4-20 мА: обнаружение тока и отображение его в реальном времени, можно использовать три кнопки для установки верхнего и нижнего предела и выбора функционального режима, И связь RS485 может считывать текущее значение и устанавливать значение в режиме реального времени Несколько режимов можно установить следующим образом: (нажмите и удерживайте кнопку K3 в течение 3 секунд, чтобы войти в режим регулировки) P-1: всасывание превышает установленное значение и отключается ниже Измеренное значение превышает нижний предел всасывания реле, а нижнее значение-всасывание и отключение. P-2: Отключите выше установленного значения, ниже всасывания и Измеренное значение превышает нижний предел. Реле отключается. P-3: всасывание в интервале, отключение за пределами интервала Измеренное значение передается между верхним и нижним пределами, в противном случае открыто P-4: отключается в интервале, высасывается из интервала Измеренное значение находится между верхним и нижним пределами. P-5: отключается ниже нижнего предела, присасывается выше верхнего предела Когда измеренное значение превышает нижний предел, реле отключается. P-6: всасывание ниже нижнего предела, разъединение выше верхнего предела Когда измеренное значение превышает нижний предел, реле суммируется. Когда измеренное значение превышает верхний предел, реле отключается. Инструкции по настройке Кнопки: Переключение K1/Регулировка K2 увеличение K3 уменьшение/Выбор режима Нажмите кнопку K1, первая и первая цифры будут мигать, настройте нижнее предельное значение на сто цифр, а затем нажмите K2 и K3, чтобы настроить изменение 0 ~ 1 Нажмите кнопку K1, вторая и вторая цифры будут мигать, настройте нижнее предельное значение на десять цифр, а затем нажмите K2 и K3, чтобы отрегулировать изменения 0-9. Нажмите кнопку K1 для третьей нижней и третьей цифр, чтобы мигнуть, отрегулируйте цифры нижнего предела, нажмите K2 и K3, чтобы отрегулировать изменение 0-9 Нажмите кнопку K1, четвертая и четвертая цифры будут мигать, отрегулируйте Верхнее предельное значение на сотни цифр, и нажмите K2, K3, чтобы отрегулировать изменение 0 ~ 1 Нажмите кнопку K1, пятая и пятая цифры будут мигать, отрегулируйте верхнюю десятую цифру, а затем нажмите K2 и K3, чтобы отрегулировать изменения 0-9. Нажмите кнопку K1, шестая и шестая цифры будут мигать, отрегулируйте верхние цифры верхнего предела, а затем нажмите K2 и K3, чтобы отрегулировать изменения 0-9. Нажмите кнопку K1 в седьмой раз, цифровая трубка не мигает, отобразится измеренное значение тока Описание протокола RS485 modbus_RTU (доступно только на платах со связью 485) Скорость передачи: 9600,8, N, 1 Адрес модуля по умолчанию 01 Код функции записи регистра 06 соответствует адресу регистра, 00: Настройка нижнего предела, 01: Настройка верхнего предела, 02: настройка режима.

Код функции считывания регистра 03 соответствует адресу регистра, 00: считывание установленного нижнего предела, 01: считывание верхнего предела, 02: Считывание текущего режима.

'
