TKDMR TV 160 поколение LVDS Turn VGA конвертер с ЖК дисплеем/светодиодный тестер

TKDMR TV 160 поколение LVDS Turn VGA конвертер с ЖК дисплеем/светодиодный тестер

TKDMR TV160 поколение LVDS Turn VGA конвертер

В процессе ремонта или производства ЖК-телевизора материнская плата должна быть подключена к тестированию экрана, но материнская плата имеет много моделей и должна быть отремонтирована или произведена с различными экранами.

Исходя из этого,Преобразователь может непосредственно преобразовывать Сигнал LVDS, отправленный основной платой, в выход VGA,Что может уменьшить давление универсального тестового экрана, а также предотвратить явление, что корпус экрана сгорел из-за аномалии выходного сигнала материнской платы.

, А также, что более важно, конвертер сама по себе имеет 4,3 дюймового дисплея, что удобно для инженеров для того, чтобы носить тест ТВ материнских плат. Его ценность очень высока!

Характеристики этой конверсионной платы

1. Оснащен 4,3 дюймовый экран дисплея, он способен отображать LVDS изображения непосредственно из материнская плата, Поддержка внешнего VGA.

2. Он поддерживает Сигнал LVDS с различными коэффициентами разрешения (60 Гц, 120 Гц и 240 Гц) одиночного или двойного экранированного провода.

3. Он выводит равномерный сигнал VGA (1280*720/60 Гц), который может быть подключен к различным дисплеям, поддерживая CRT, жидкокристаллический и ТВ-дисплей (благоприятная Совместимость).

4. Входной интерфейс оснащен антистатическим дизайном с лучшей антистатической емкостью.

5. Удобное преобразование между различными форматами LVDS.

6. Широкий потребляемой мощности дизайн, с 5V-12V адаптер переменного тока.

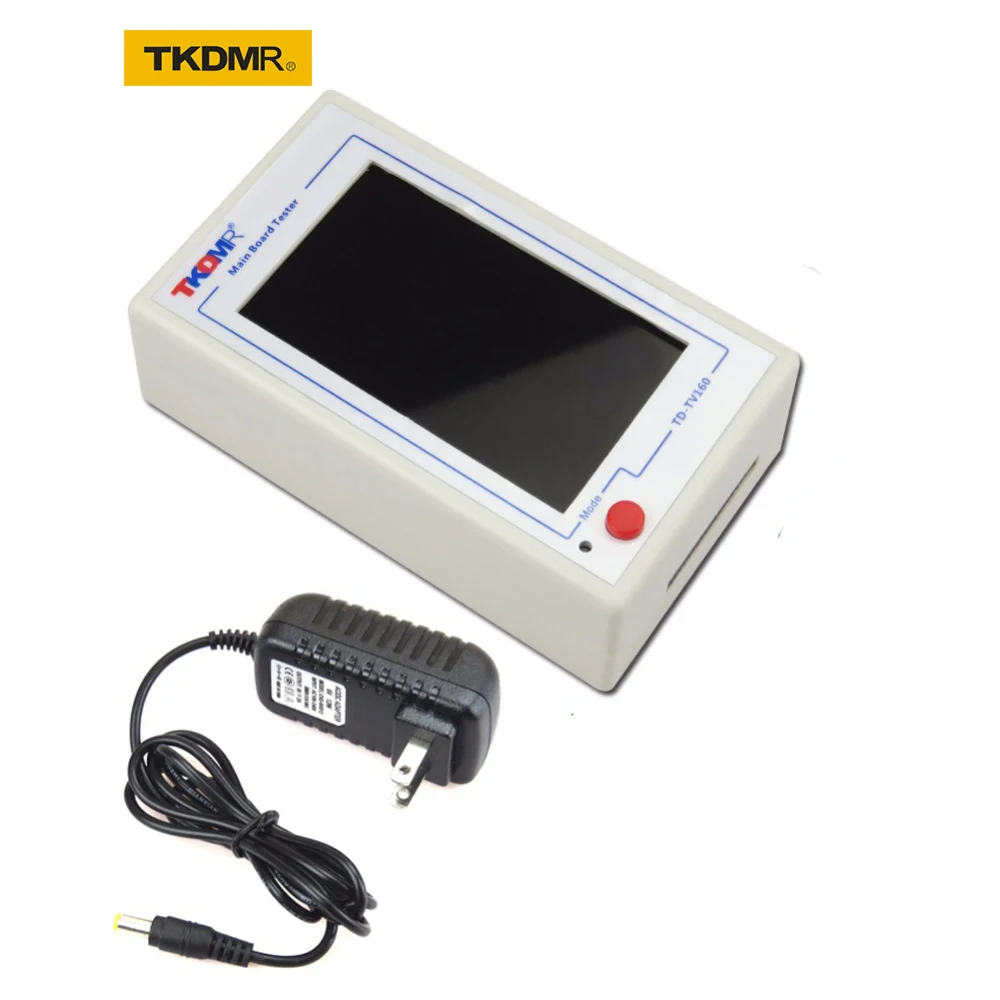

Упаковочный лист и стандартные аксессуары

Инструкции по использованию:

Таблица параметров разрешения и формата конвертера

Нет. Разрешение LVDS формат No. Разрешение LVDS формат

1 800*600 Васа, Джейда 8 1280*720 Васа, Джейда

2 1024*600 Васа, Джейда 9 1600*900 Васа, Джейда

3 1280*800 Васа, Джейда 10 1400*1050 Васа, Джейда

4 1280*1024 Васа, Джейда 11 1680*1050 Васа, Джейда

5 1366*768 Васа, Джейда 12 1600*1200 Васа, Джейда

6 1024*768 Васа, Джейда 13 1920*1200 Васа, Джейда

7 1440*900 Васа, Джейда 14 1920*1080 Васа, Джейда

Описание преобразования входного режима

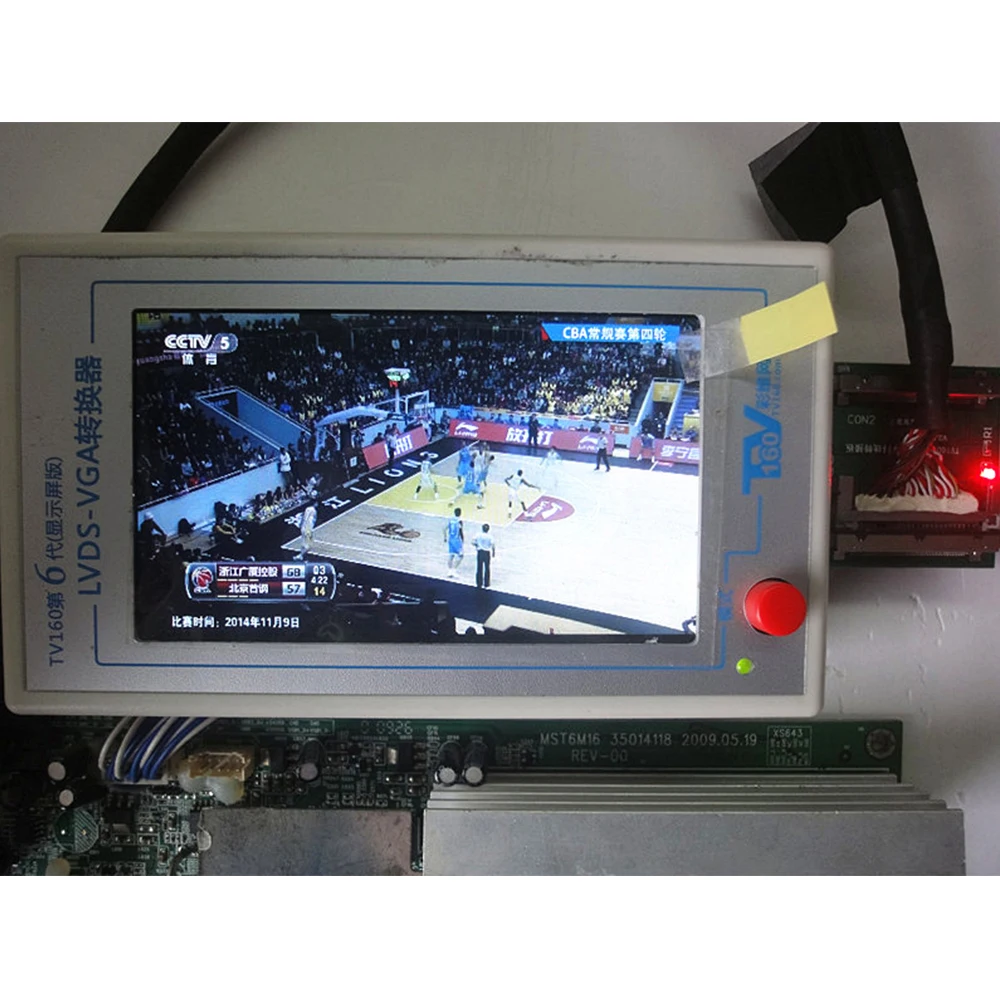

Демонстрация передачи платы преобразования экранной линии в конвертер:

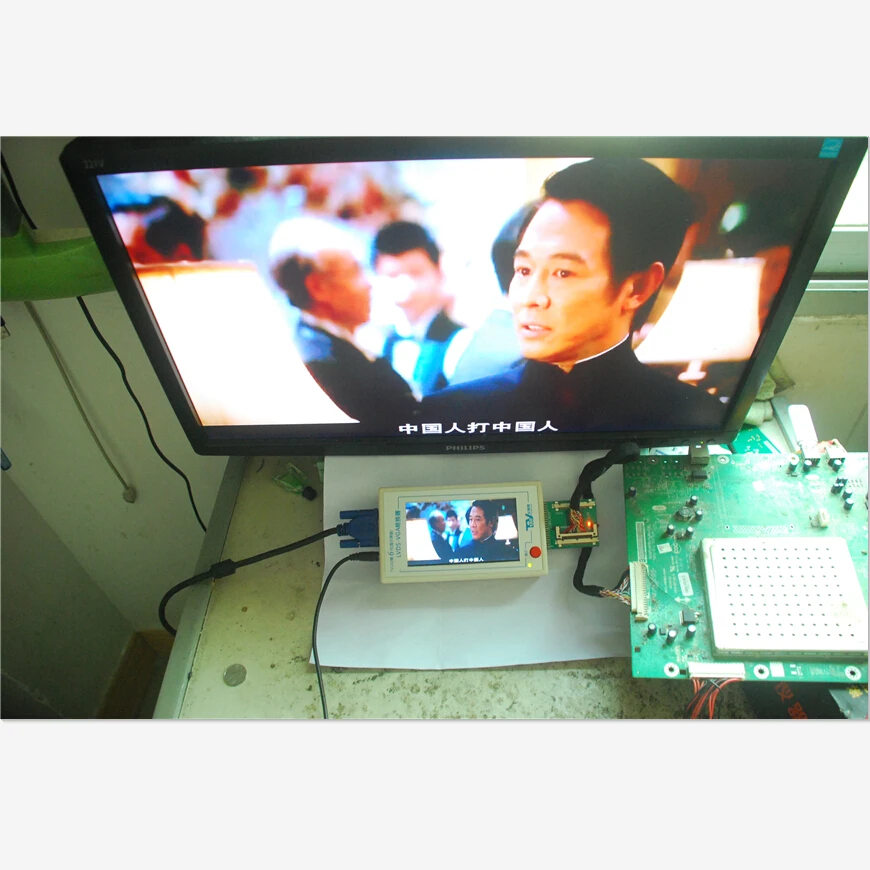

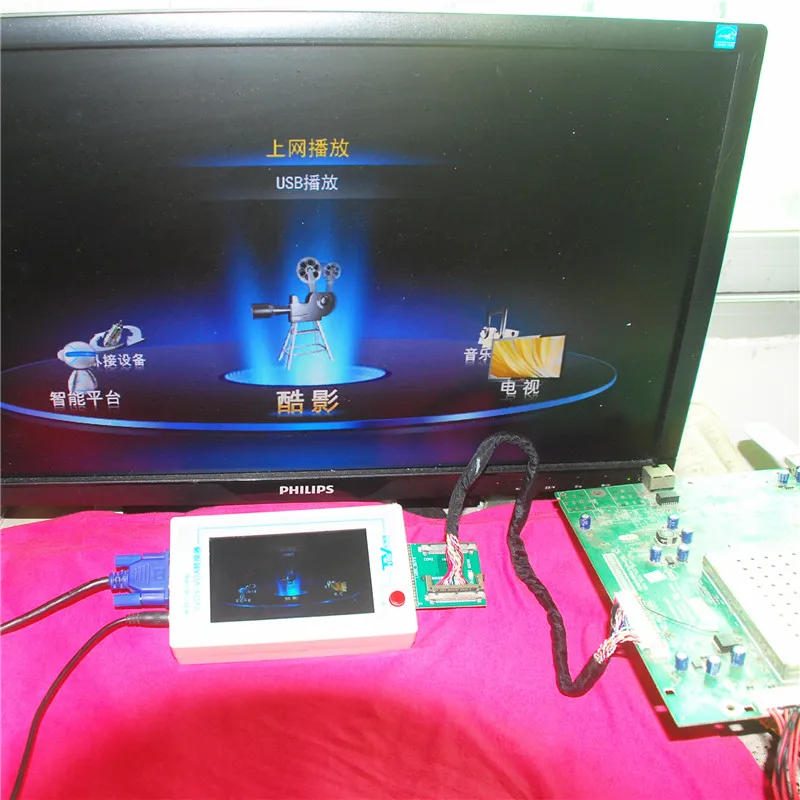

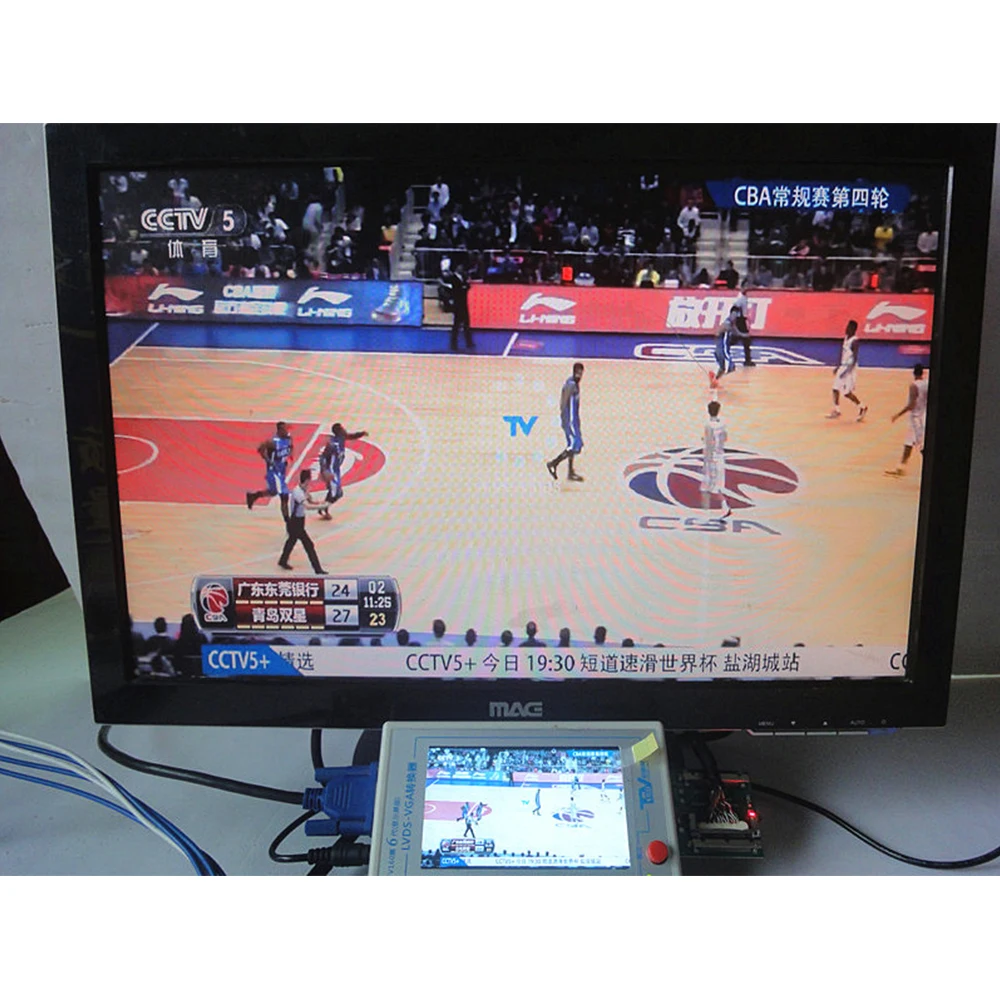

Материнская плата телевизора подключена к конвертеру на дисплее, эффект действительно хороший!

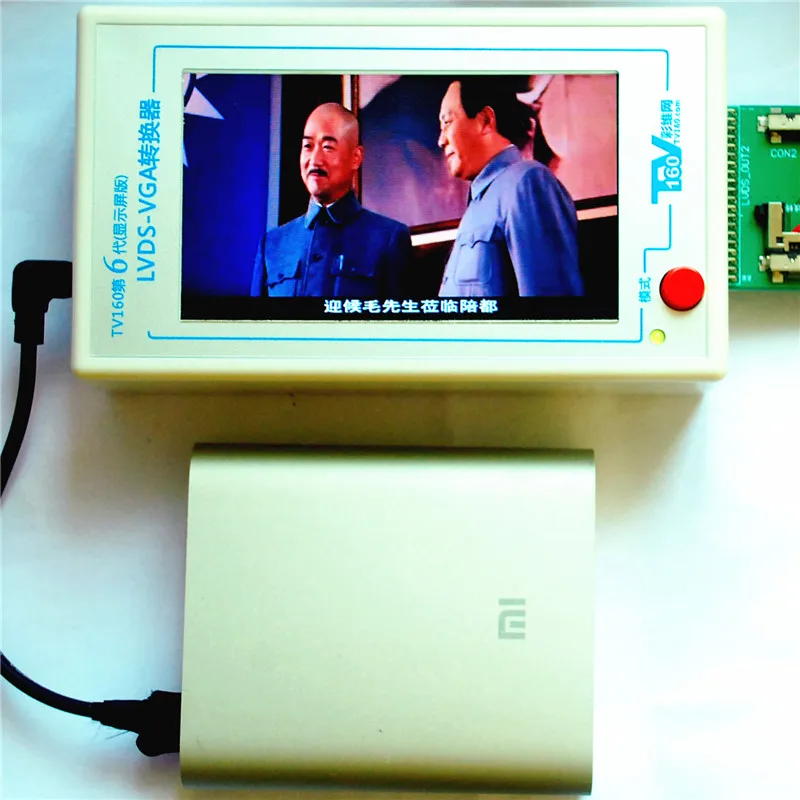

Преобразователь 6-го поколения может быть напрямую питается от мобильной мощности: фактическое измерение питается от 10400 мощного мобильного источника питания, который может быть приведен в действие в течение 15 часов. Он может соответствовать испытанию на ношение. Вы можете сделать линию электропитания самостоятельно и использовать другие мобильные источники питания.

Более подробные инструкции будут получены после покупки!

Этот продукт является профессиональным техническим продуктом, не профессионалы, пожалуйста, будьте осторожны, чтобы купить, магазин не несет ответственности за потери, вызванные ошибкой покупателя.

Если вам нужна материнская плата для ремонта питания, вы можете поддерживать Skyworth все материнские платы питания, пожалуйста, нажмите:TKDMR второе поколение плоское техническое обслуживание специальное оборудование источника питания-легко носить с собой-небольшая Мощная функция защиты
