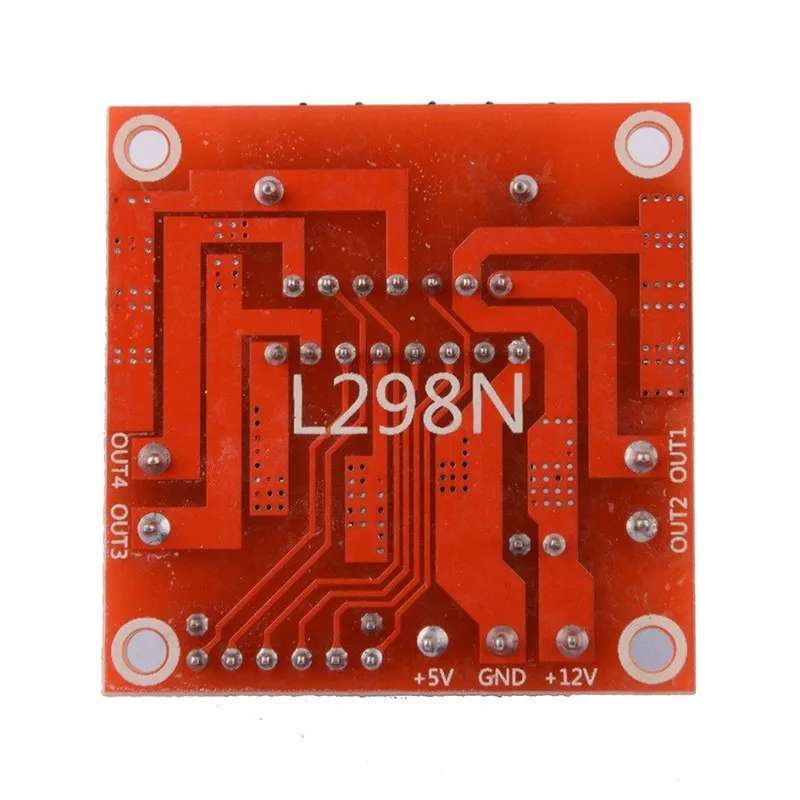

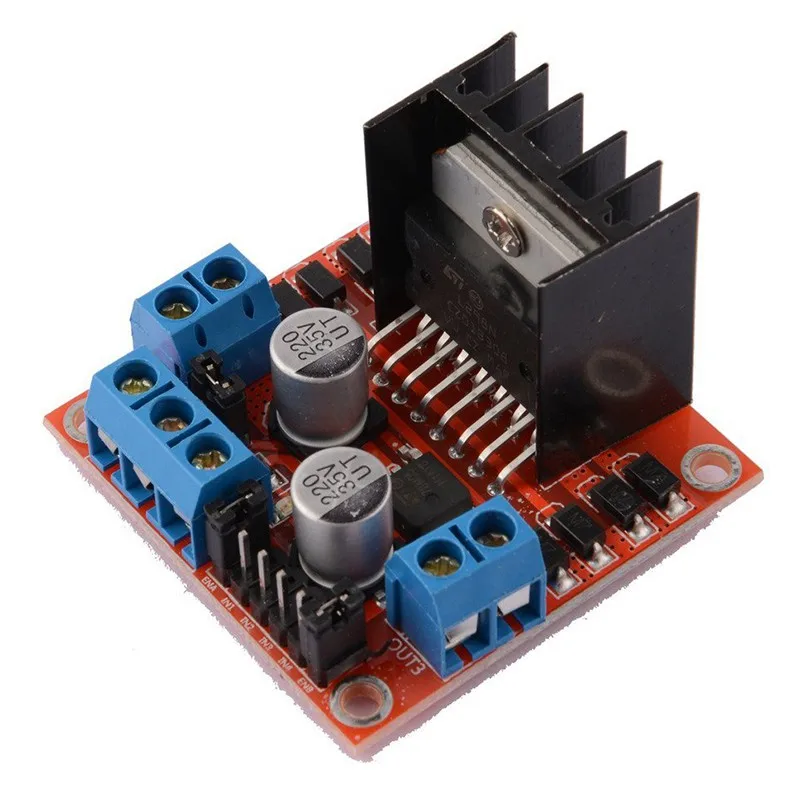

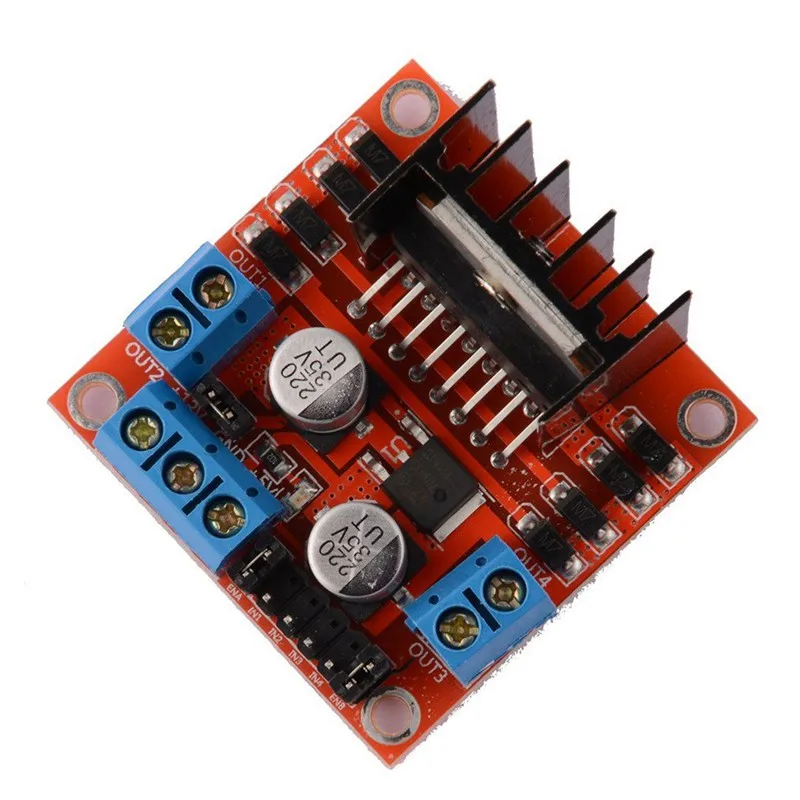

5 шт. L298N ДВИГАТЕЛЬ УПРАВЛЕНИЯ Лер плата DC двойной h-мост робот шаговый двигатель

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } После включения Эна ЭНБ вождения двигателя постоянного тока, потому что модуль drived с двойным н мостом, он может управлять двумя моторами одновременно.
Введите следующее время движения от IN1-IN4, тогда скорость и направление шагового двигателя можно контролировать
L298N является своего рода высоковольтным, высокотоковым чипом драйвера двигателя, произведенным. имеющий 15 контактов как посылка, этот чип имеет такие особенности, как высокое рабочее напряжение (максимальное напряжение до 46 в), большой выходной ток (мгновенный пиковый ток до 3A, непрерывный рабочий ток 2A) и 25 Вт номинальной мощности.
Два встроенных H birdge высокого напряжения и большой ток полный мост Драйверы могут быть использованы для привода двигателя постоянного тока и шагового двигателя, реле катушки и так далее. используя стандартный логический уровень управления сигналом, он имеет два включения управления концами.
Это позволяет или блокирует устройство, имеющее логический вход питания без воздействия входного сигнала, что позволяет внутренней части логической схемы работать при низком напряжении. Чип может подключаться к внешнему Обнаружение резистора, чтобы дать вариации цепи управления. Используя чип L298N для управления двигателем, этот чип может управлять шаговым двигателем или четырехфазным шаговым двигателем, а также двумя двигателями постоянного тока.
Цвет: красный
Материал: АБС-пластик
Этот модуль может использовать встроенный 78M05 для электрической работы с помощью ведущей части электропитания.
Этот модуль интегрирован со встроенной мощностью 5 В. В тех случаях, когда напряжение привода-7 V-35 V, он может позволить бортовой 5 в логическая блок питания; после источник электропитания, не входное напряжение в интерфейсе + 5 В источник питания, но вы можете привести 5 В для внешнего использования.
В тех случаях, когда Ена позволяют IN1 IN2 управления OUT1 OUT2
В тех случаях, когда ENB позволяют IN3 IN4 управления OUT3 OUT4
Применяемые случаи: Ведущий шаговый двигатель

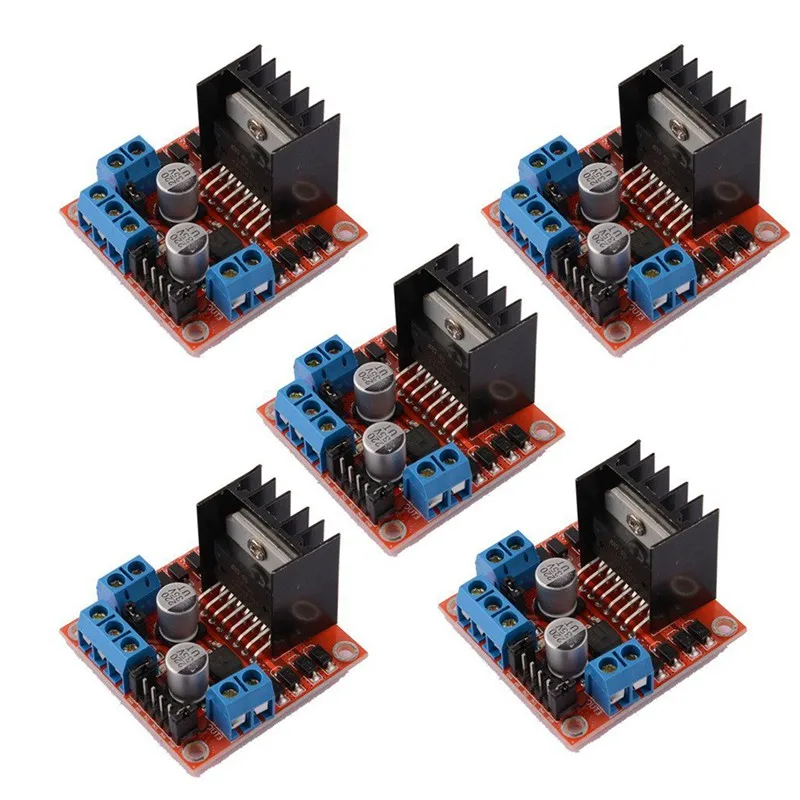

Посылка: 5 X модуль контроллера привода двигателя L298N
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
