Цифровой портативный осциллограф LOTO OSC482 series 5 в 1 50 м с/с разрешение 8 ~ 13 бит

Цифровой портативный осциллограф LOTO OSC482 series 5 в 1 50 м с/с разрешение 8 ~ 13 бит

Продукты LOTO помогут вам решить проблемы ниже:

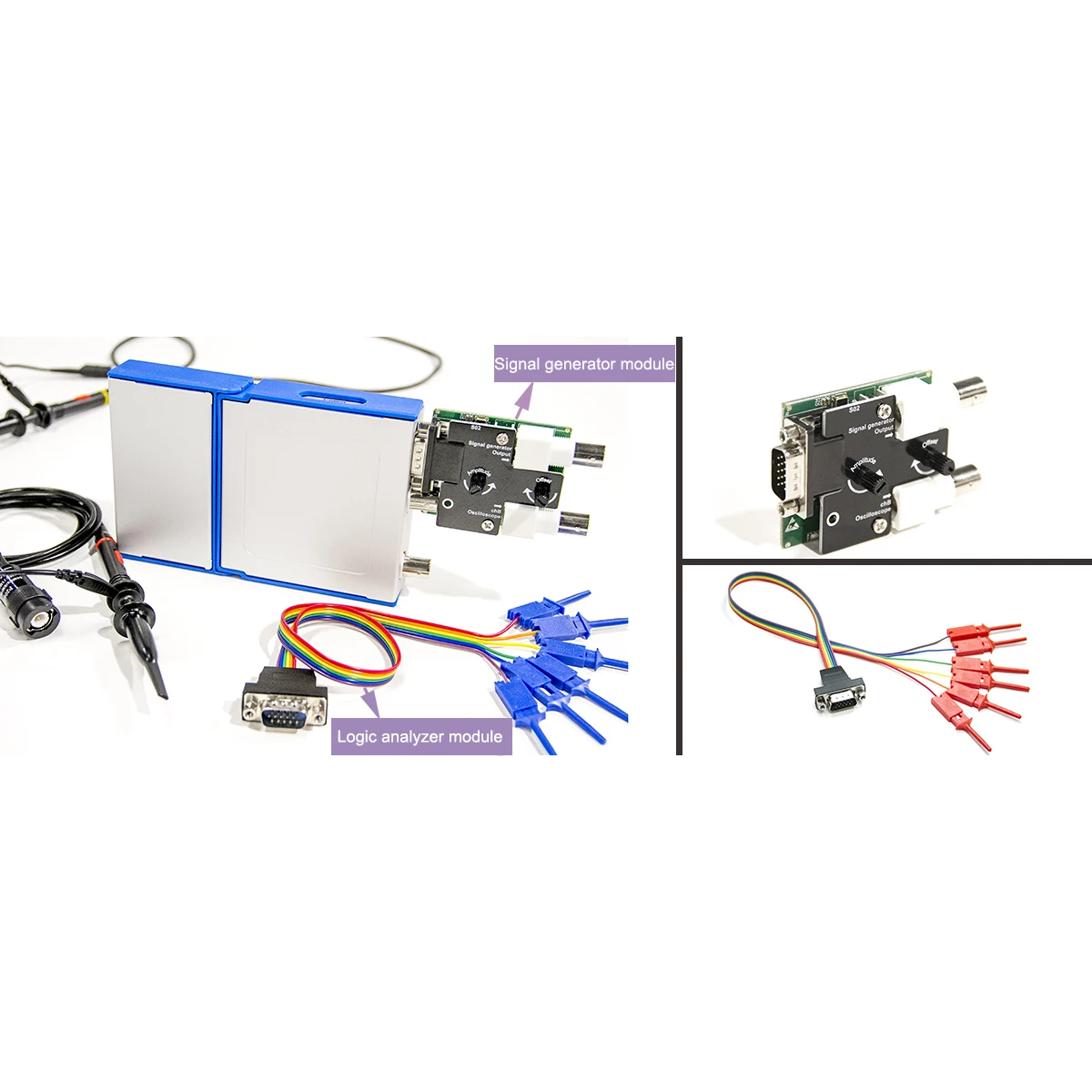

Серия OSC482 предоставляет вам 5 в 1 отличный выбор:

OSC482: 2CH USB Виртуальный осциллограф

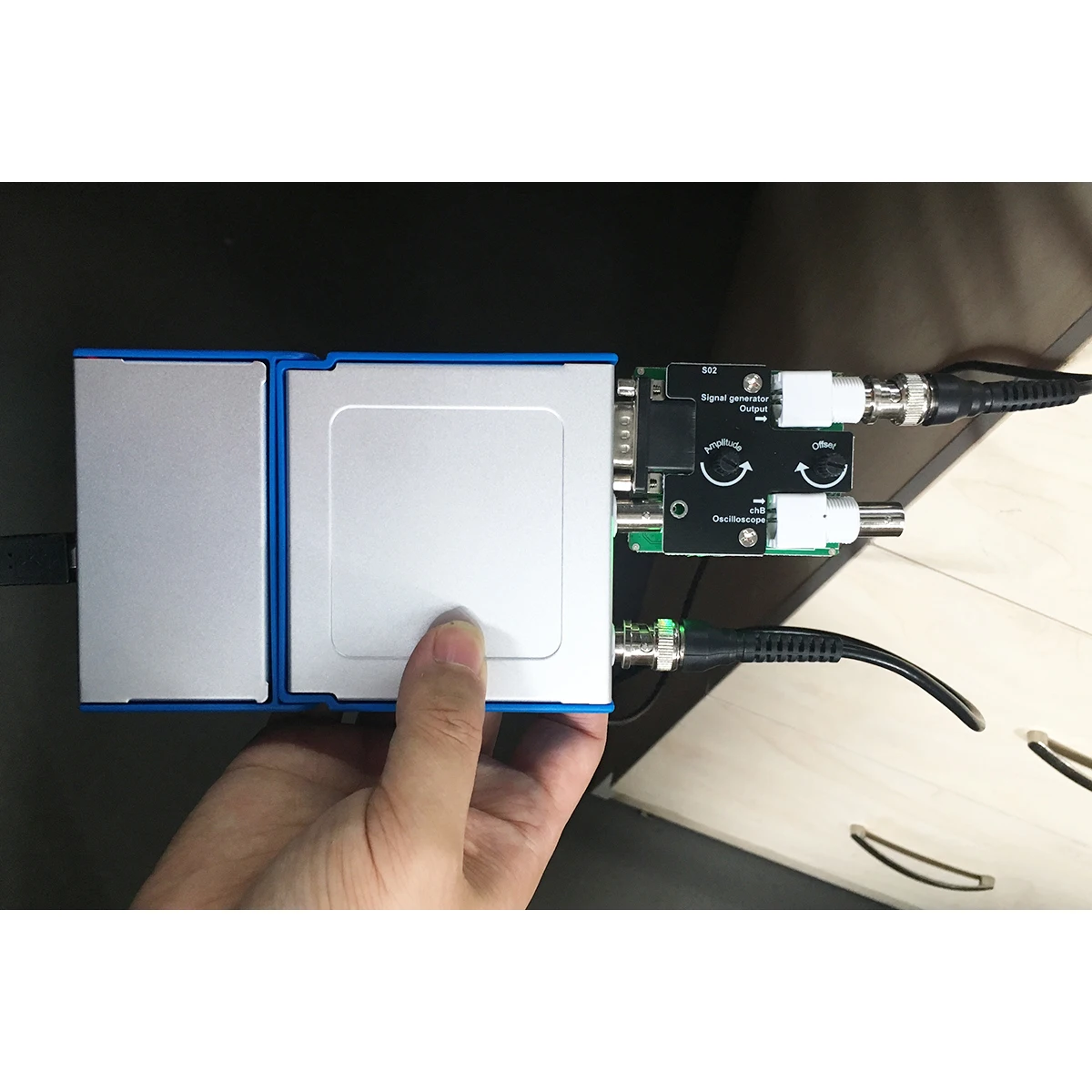

OSC482S: осциллограф + модуль генератора сигналов

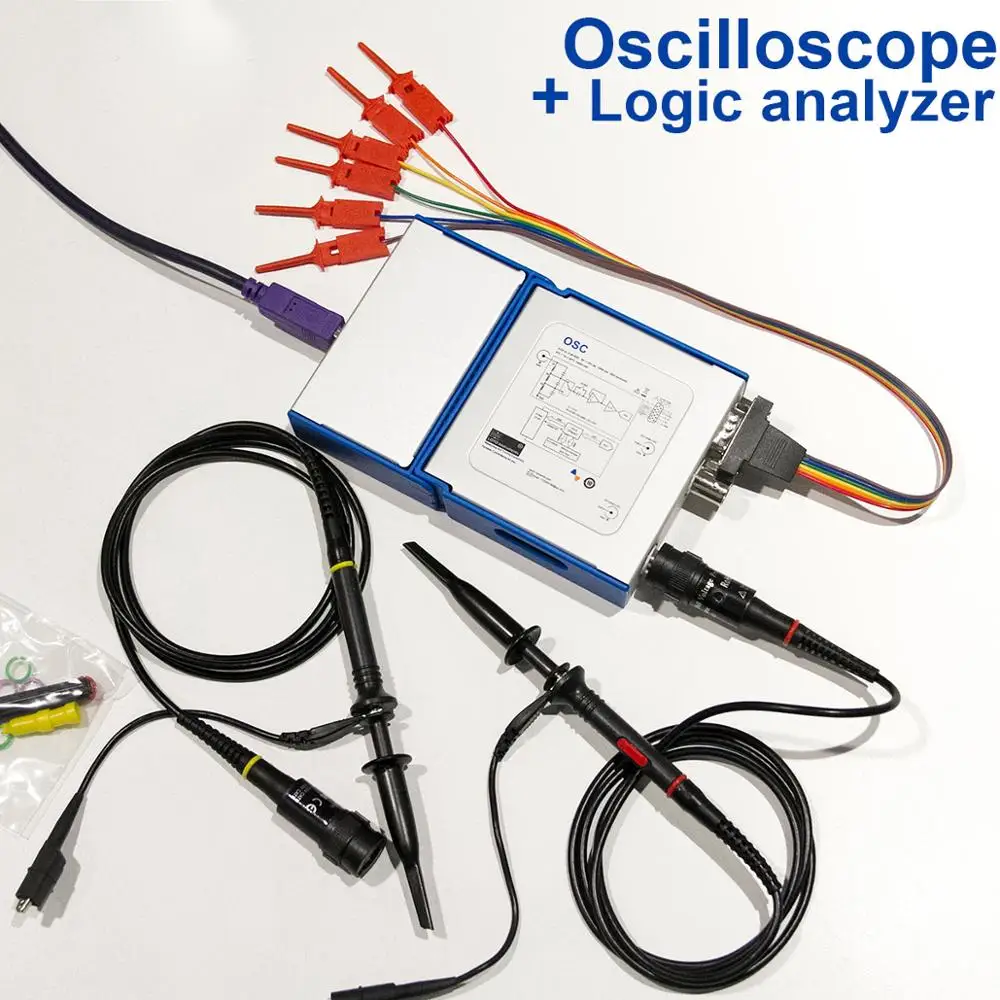

OSC482L: осциллограф + 4CH логический анализатор

OSC482X: осциллограф + логический анализатор + генератор сигналов

OSC482M: осциллограф Поддержка приложения android

OSC482F: осциллограф + логический анализатор + генератор сигналов + поддержка телефона.

Модель

OSC482

OSC482M

OSC482S

OSC482L

OSC482X

OSC482F

Объяснение

Самая низкая цена, лидер продаж

Поддержка windows и Android

Осциллограф и одноканальный генератор сигналов

Осциллограф и четырехканальный логический анализатор

Осциллограф, генератор сигналов и логический анализатор

Три в одной версии с мобильной версией

Осциллограф канал

2

2

2

2

2

2

Частота дискретизации S/S

50 м

50 м

50 м

50 м

50 м

50 м

Пропускная способность Гц

20 м

20 м

20 м

20 м

20 м

20 м

Спектрального анализа

√

√

√

√

√

√

Напряжение рекордер

√

√

√

√

√

√

Порт ввода-вывода расширения

√

√

√

√

√

√

Протокол декодирования

√

√

√

√

√

√

Логического анализатора

X

X

X

√

√

√

Генератор сигналов Модуль

X

X

√

X

√

√

Поддержка для телефонов на базе android с Bluetooth

X

√

X

X

X

√

Давайте взглянем на программное приложение на Windows

Детали программного обеспечения

Подробное описание: поддержка китайского и английского программного интерфейса

Запись и воспроизведение

Интересующий сигнал может быть записан как файл записи динамической формы, и файл может быть воспроизведен обратно в изображение формы волны в любое время. Во время воспроизведения он может быть приостановлен, удален или пропущен в указанную рамку для воспроизведения, а также для просмотра вперед и назад.

Функция печати

Интерфейс программного обеспечения готов к созданию печатного отчета в любое время.

AC-DC муфта

Поддерживает соединение переменного тока и соединение постоянного тока.

Автоматическая функция измерения

Автоматическое измерение и отображение нескольких наборов данных в двух каналах: максимум, минимум, среднее, RMS, частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл, время подъема, пик-пик. Многоточечное автоматическое измерение.

Курсор измерения выполнены вручную

Вы можете использовать мышь, чтобы выбрать область, которую вы хотите измерить, чтобы отобразить данные о горизонтальном и вертикальном диапазоне координат.

Сигналов ссылка

Изображение, содержащее эталонную форму волны, может быть импортировано в область рисования в качестве фонового изображения приобретенной формы волны и может быть перемещено вверх и вниз, влево и вправо и увеличиваться.

Сигналов с переменным фокусным расстоянием

Указанная область формы волны может быть произвольно увеличена и уменьшена, чтобы лучше наблюдать за деталями формы волны и иметь эскизы, показывающие текущее положение зума.

БПФ частотной анализа

Кривая амплитуды-частоты быстрого преобразования Фурье данных текущей формы волны отображается в режиме реального времени.

Сигналов перевода

Используйте клавиши клавиатуры (Стрелка влево/вправо) или перетащите панель управления непосредственно с помощью mo для перемещения формы волны влево и вправо, чтобы найти новые точки, представляющие интерес.

Арифметические операции

Обеспечивает два канала сложения формы волны, вычитание и умножение функций. Графика Lissajous поддерживает режим рисования X_Y для измерения частоты или разницы в фазах.

Текст для хранения

Сохраните форму сигнала на экране в качестве текстового файла данных образца.

Скриншоты

Экран захватывает текущий программный интерфейс и окно формы сигнала для последующего просмотра и анализа.

Обгонная предупреждение

Когда данные превышают диапазон приобретения, на ручке напряжения соответствующего канала будет отображаться красный восклицательный знак, чтобы предупредить пользователя, что сигнал превысил диапазон, но эта функция только предупреждает пользователя и не влияет на работу программного обеспечения.

Клавиш функция

(Введите)-запуск/остановка.

(Ctrl + <-)/(Ctrl + ->) -Форма волны движется влево и вправо (она может использоваться после паузы программного обеспечения).

(Ctrl + P) -скриншоты

Буфер данных эскизов функция

Он может интуитивно отображать пропорцию данных формы волны на экране тока во всем буфере данных и отношения между ними. Удобно использовать для перемещения влево и вправо во всем буфере данных, чтобы найти новые точки интересов.

Пользовательская калибровка Функция сброса данных

Когда нулевое напряжение на входе вызвано разницей температур или старением компонентов, он будет отображать ненулевое состояние. Пользователи могут откалибровать нулевое напряжение в нулевое положение с помощью этой функции

Тускнеющее дисплей

Вы можете выбрать дисплей afterglow для анализа дрожания формы волны и изменения трека.

Режим приобретения

Режим сбора в реальном времени, режим пикового сбора, режим приобретения с высоким разрешением.

Интерполяция

Синусоидальная интерполяция и линейная интерполяция являются необязательными. Алгоритм синусоидальной интерполяции по умолчанию включен в высокоскоростную передачу выборки, и используется интерполяция в 4 раза.

Безбумажный рекордер

72 часа Долгое Время записывает изменение напряжения, генерирует кривую напряжения, генерирует текст данных.

Применение сценариев и популяций

На изображении выше мы увидим декодирование последовательного порта, X_Y чертеж, усиление несущей, Многоточечное автоматическое измерение, аналоговый вход и логический анализ, печать и FFT приложения программного обеспечения Windows, И рабочей сцене регистратора данных. Этот продукт рекомендуется для разработки и измерения аппаратных схем, обучающего оборудования, ввода в эксплуатацию на месте, проверки кодировщика, технического обслуживания транспортного средства, автоматизированного инспекционного оборудования, тестирования пульсации питания, проверки солнечной системы. Он разработан для инженеров-аппаратов, автомобильной электроники, электронных гейков, инженеров, студентов.

Разрешение по вертикали

8 бит-13 бит

Максимальная частота дискретизации (S/S)

50 м

Полоса пропускания (-3 дБ)

20 МГц

Вход муфта

От источника переменного или постоянного тока

Вход сопротивление

1MΩ ‖ 25pF

Операционная система

Windows XP, Win 7, Win 8,1, Win10(32 бит и 64 бит).

Аналоговый вход защита от перенапряжения

± 60,0 в (x1), ± 600,0 в (x10). (Пик постоянного тока + переменного тока)

Триггер Тип

Повышение кромки и спуск кромки на основе настройки уровня триггера

Режим запуска

Без Триггера, Автоматический триггер, обычный триггер, Один триггер

Претриггер захвата

50% глубина хранения

Автоматическое измерение

Максимум. Минимальный, средний, RMS, частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл, время подъема, пик до пика

Мульти-точка измерения

Автоматический номер и отметка точки скачка сигнала, автоматическое отображение значения времени точки знака и разницы во времени между двумя соседними числами

Отбора проб интерполяции

Линейный или синусоидальный Sin(x)/x

БПФ

1024 ~ 16K

БПФ функция окна

Прямоугольное окно, Hanning, Hamming. Блэкман

Арифметические операции

A + B. A-B. AXB. X-Y

Режиму забора

Режим реального времени/режим высокого разрешения/режим пикового обнаружения

Хранение сигналов, запись и воспроизведение

Формат файла

*. Oscxxx

Запись глубины

50 ~ 450 кадров

Файл Размеры

6 Мб-20 Гб

Сигналов ссылка

Он может импортировать изображения формы волны, установить серый и прозрачность, двигаться вверх, вниз, влево и вправо, и увеличить и уменьшить горизонтально и вертикально для сравнения

Регистратор данных интервал отбора проб

1s-1 часов

Время записи регистратора данных

1 минута ~ 72 часа

Температура диапазон

Рабочая температура: 0 ℃ до 40 ℃ (20 ℃ до 30 ℃ для заявленной точности)

Ссылка на выходе

1 кГц, 1,5 V амплитуда, 50% рабочий цикл квадратной волны выхода

Размеры

153*93*23 мм

Язык (полностью поддерживается)

Английский, китайский,

Соответствие

CE. FCC, аддитивного цветового пространства

Вес нетто

198 г

Чувствительность на входе (Продольная 10 бар)

20mV/сетка для 2В/сетка

Входной диапазон (когда зонд X 1 Шестерня)

± 100 мВ до ± 5 в полный диапазон, 7 диапазонов

Диапазон временных рамок (горизонтальная сетка 10)

50 нс/решетка ~ 2 с/решетка, 19 диапазонов

Типичный шум (от пикового до пикового напряжения)

20мв/сетка

2mv

50мв/сетка

3.4mv

100мв/сетка

6.4mv

200 мВ/сетка

21mv

500mv/сетка

32mv

1v/сетка

101mv

GPIO

3 I/O, один канал IO может использоваться для управления запуском и остановкой верхнего компьютерного программного обеспечения с высоким и низким уровнем

Глубина хранения (байт/канал)

512

≤ 1 us/div

1k

4/div

2k

20/div

32k

0,2 мс ~ 5 мс/Див

64k

10 также доступна доставка службами EMS div

256k

100 также доступна доставка службами EMS div

512k

200 также доступна доставка службами EMS div

1 м

0.5s/div

2 м

1s/div

5 м

2s/div

Режим запуска

Программное обеспечение для наказания

Источник запуска

Канал

Мощность потребления

5 в ‖(238 ~ 253) мА

Протокол декодирования

UART/RS-232,PC

8 ~ 13 бит вертикальное разрешение

Модуль расширения

Давайте взглянем на аппаратный интерфейс продукта для расширения:

Аппаратный интерфейс open DE-15 обеспечивает цифровую мощность, а также аналоговую мощность, порты GPIO и аналоговые входные каналы, как показано ниже.

Этот интерфейс используется в качестве стандартного доступа для модулей генератора сигналов или модулей логического анализатора.

Хотя эти два модуля можно подключать и воспроизводить при частом использовании, рекомендуется подключить модуль после выключения устройства.

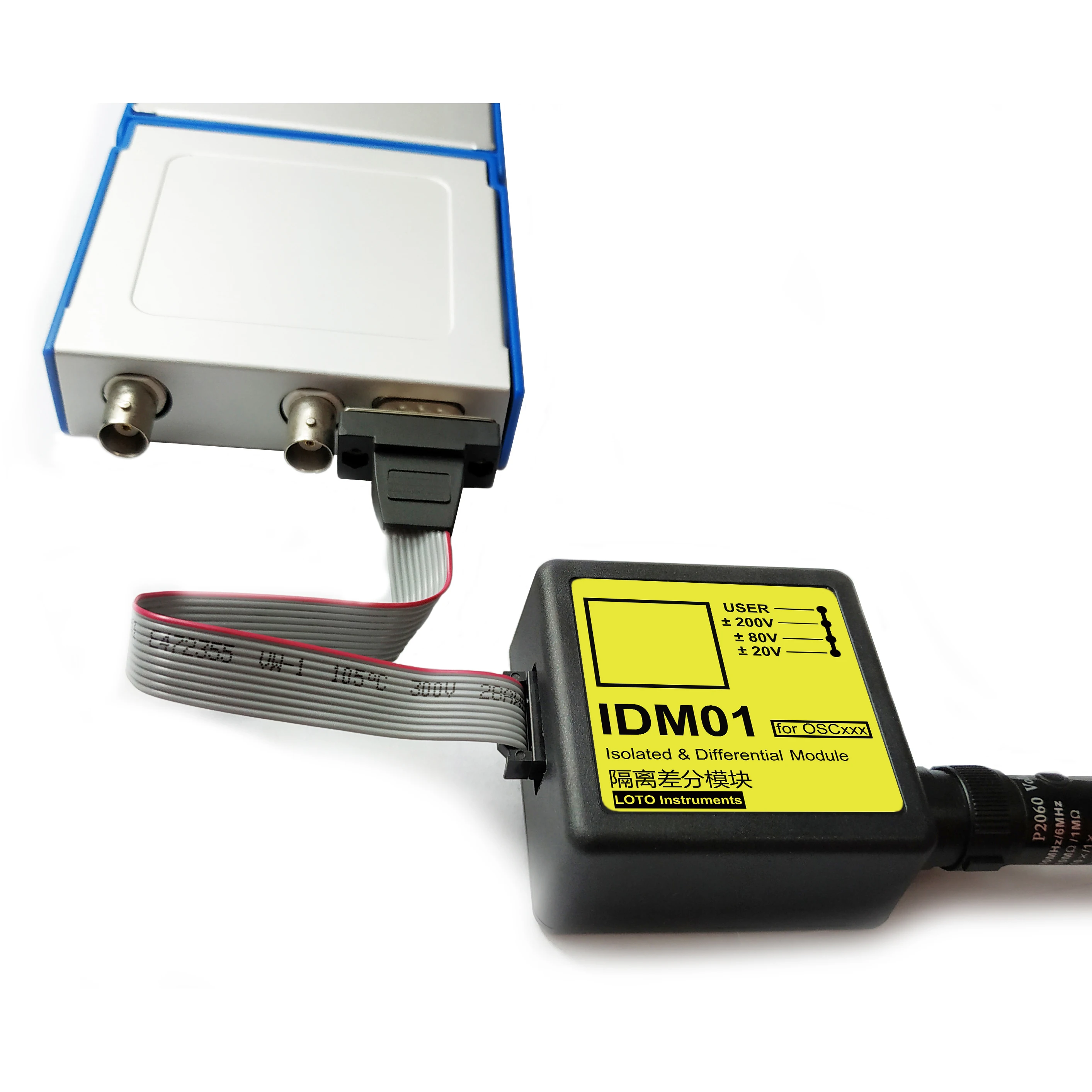

Это также может быть Функциональный модуль DIY, как показано на рисунке ниже, а также доступ к устройству через интерфейс DE-15.

Посылка список

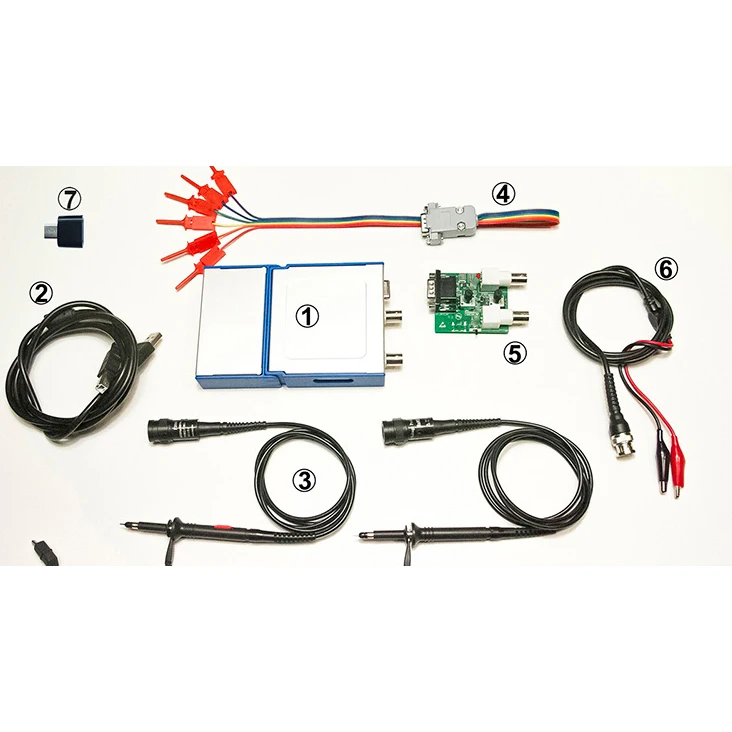

Идти вперед и давайте посмотрим на посылка напылением Упаковочный лист:

На изображении выше показан равномерный внешний вид упаковки и внутренние аксессуары, которые различаются в соответствии с моделью, выбранной клиентом.

Конечно, вы также можете выбрать чехол для переноски, чтобы посылка и сохранить осциллограф и его модули и аксессуары, как показано ниже, этот чехол для переноски необходимо приобрести отдельно.

Осциллограф USB и необходимые аксессуары (включая Дополнительные модули и стандартные аксессуары) могут отличаться в зависимости от вашей покупки:

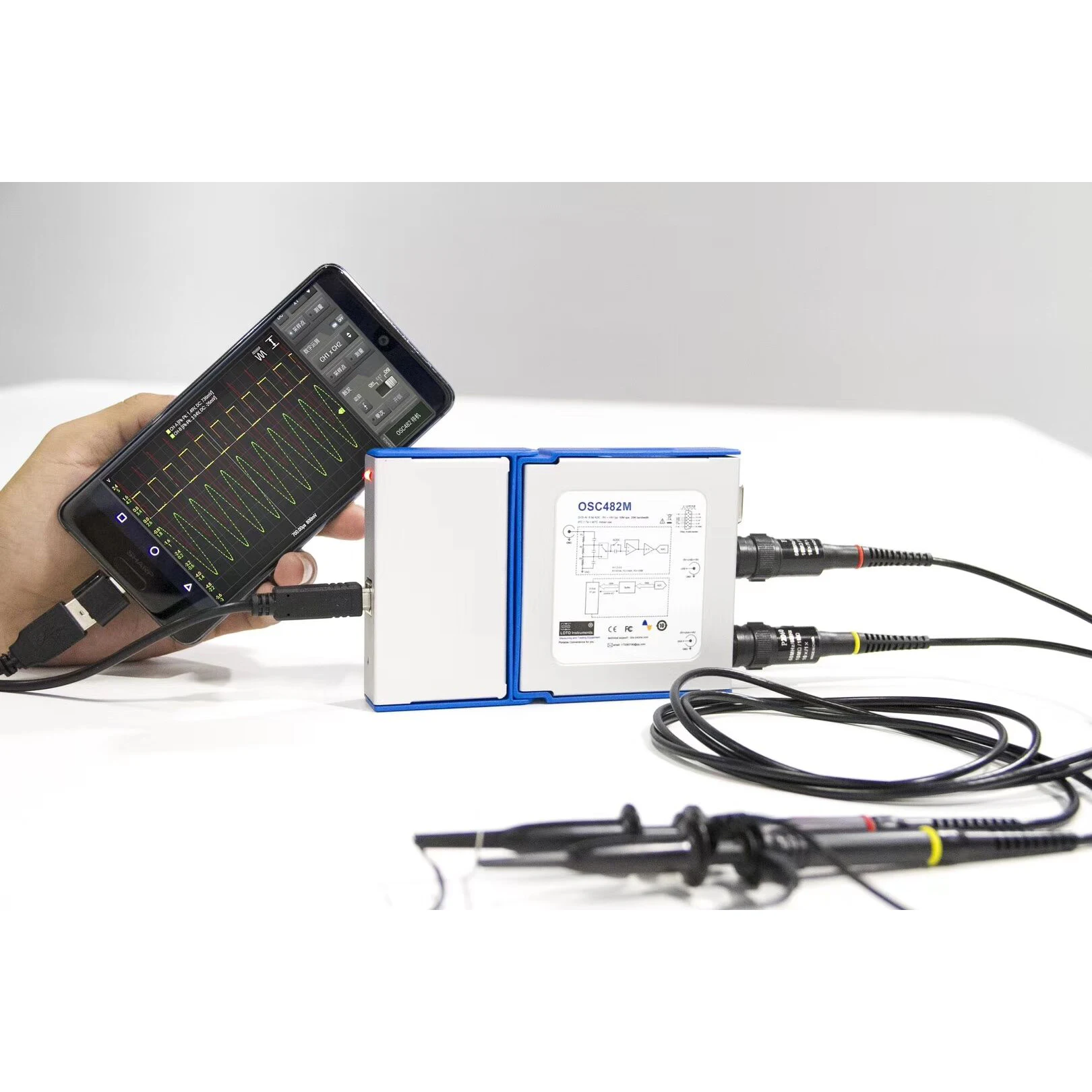

О поддержке смартфона/планшета

OSC482M/ OSC482F не поддерживает все виды устройств Android. Клиентам может потребоваться проверить свой телефон/планшет Android с этими требованиями или связаться с нами, чтобы проверить список поддержки.
