Радиочастотный анализатор спектра Arinst SSA-TG LC R2 с трекинговым генератором 36-5990 МГц

Радиочастотный анализатор спектра Arinst SSA-TG LC R2 с трекинговым генератором 36-5990 МГц

Отгрузка со склада в России

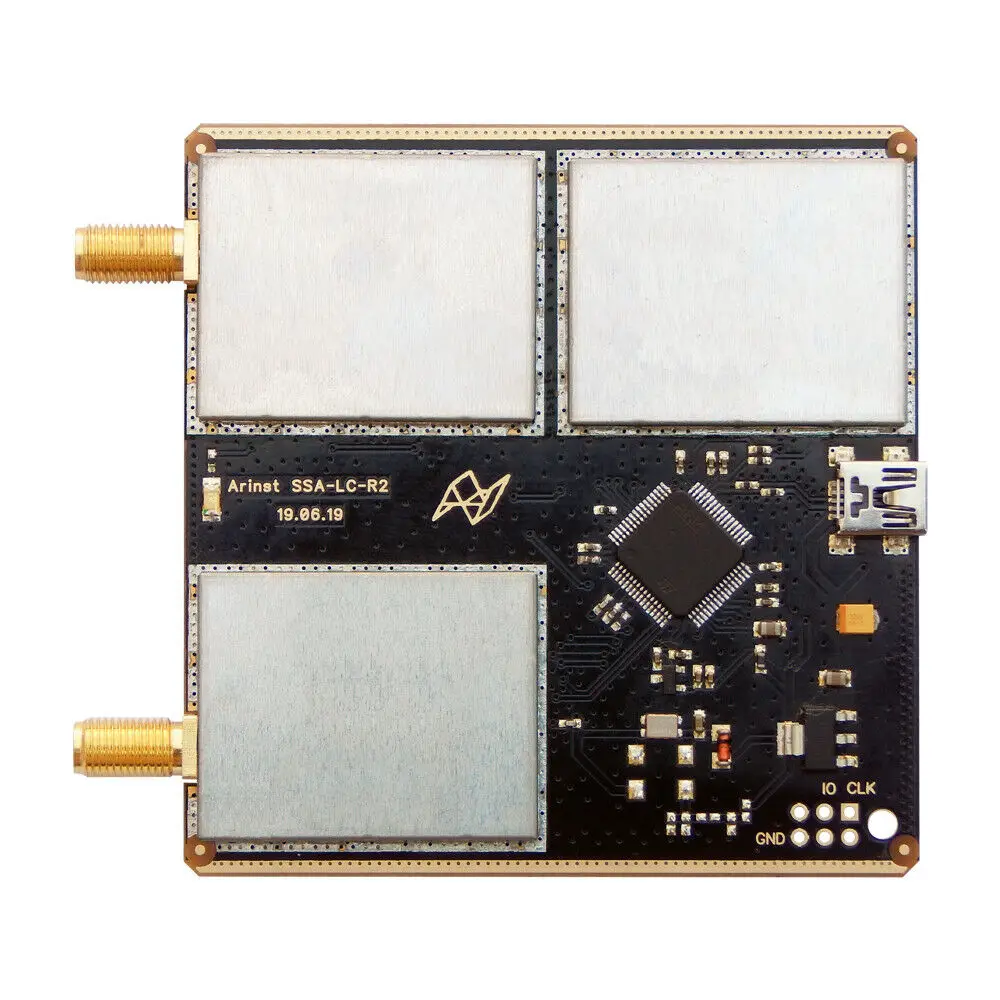

Arinst SSA-TG LC R2-панорамный анализатор спектра (RF мультиметр), предназначенный для отображения спектров сигнала в диапазоне частот от 36 МГц до 5990 МГц.

Анализатор находит амплитуду и частоту спектральных компонентов анализируемого процесса. Анализатор спектра может работать с сигналами для всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и других.

Еще одной важной особенностью является наличие дополнительных возможностей трекингового генератора, что дает возможность измерять частотную характеристику пассивных или активных устройств, например фильтров или усилителей. Программное обеспечение позволяет измерять SWR и модуль возвратных потерь. Для этого требуетсяВнешний направленный соединительИ aНабор калибровочных мер.

Инструкции можно скачать здесь:

Www.arinst.net/files/Manual-Spectrum_Analyzer_Arinst_SSA-TG_R2-ENG.pdf

Www.youtube.com/watch?v=-bNuaD0m_hk

Arinst SSA-TG LC R2-это Сниженная стоимость версия Arinst SSA-TG R2. Нет встроенного аккумулятора и данные не передаются через bluetooth в версии LC. Устройство передает данные и получает питание только по USB-кабелю.

Смартфон или планшет в коробку не входят!

Arinst SSA-TG LC R2 в первую очередь предназначен для полевых операций. Устройство прочное и светильник кое с низким энергопотреблением. Она позволяет сервисным центрам и командам технического обслуживания выполнять на месте высокочастотный анализ для ввода в эксплуатацию и ремонтных работ. Более того, анализатор спектра-идеальное решение для ремонтных мастерских и радиолюбителей.

Например, с помощью устройства можно выполнить следующие операции:

Поставьте внешнюю антенну на базовую станцию

Для быстрого анализа сред RF

Проверьте правильную работу ретранслятора сотовой связи

Ремонт и регулировка ретранслятора, генератора, фильтра и т. Д.

Измерьте КСВ при использовании внешнего направленного соединителя.

Анализатор спектра-это устройство, которое подключается к измеряемой схеме.

Управление устройством осуществляется одним из двух способов:

От смартфона или планшета на базе Android.

ПК или ноутбук с операционной системой Windows

Все измеряемые данные отображаются в реальном времени на экране смартфона/планшета/ПК.

Вы можете установить программное обеспечение анализатора для управления смартфоном или планшетом с Google Play (play.google.com/store/приложения/детали? id = com.arinst.ssa) или загрузите с www.arinstnet/download-with.php

Вы можете скачать программное обеспечение анализатора для управления с помощью ПК или ноутбука с www.arinstnet/download-wai.php. Для правильной работы приложения требуется Windows 7 или выше и последняя версия виртуальной машины Java. Приложение требует полной (100%) поддержки OpenGL версии 2,1 и выше.

Отображает спектры сигнала графически и устанавливает диапазон частот и контрольный предел.

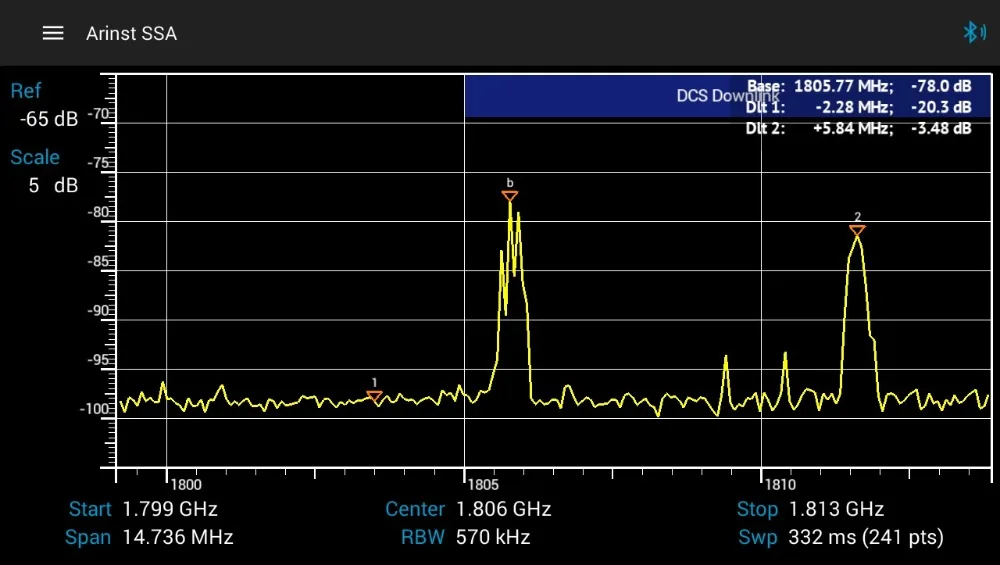

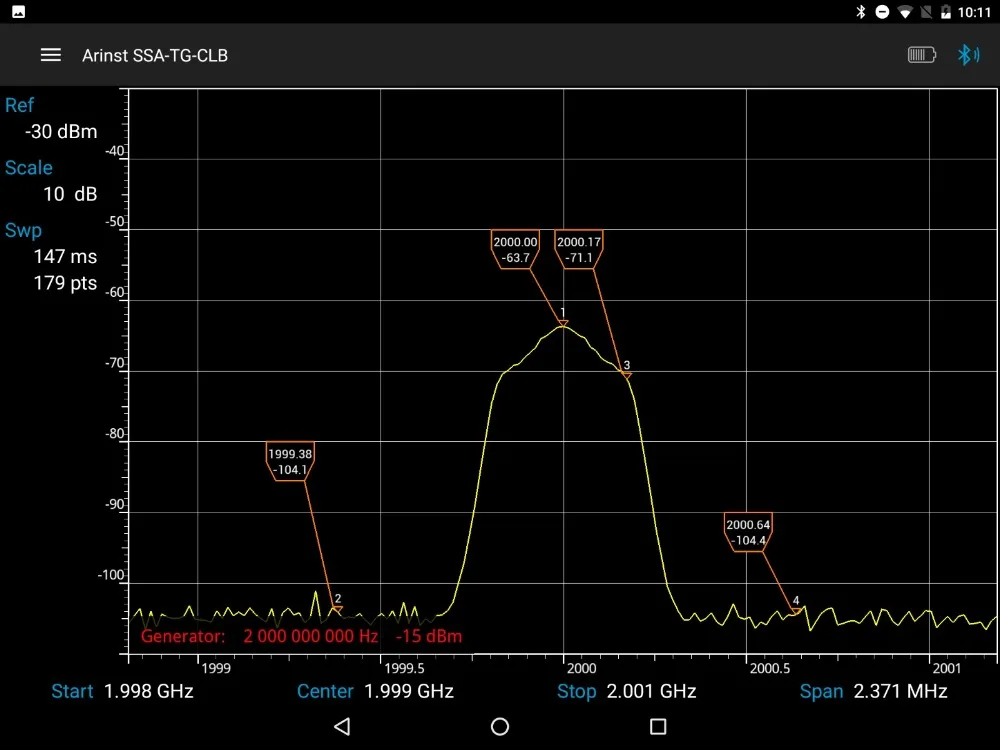

Настройка и управление абсолютными и относительными (дельта) маркерами.

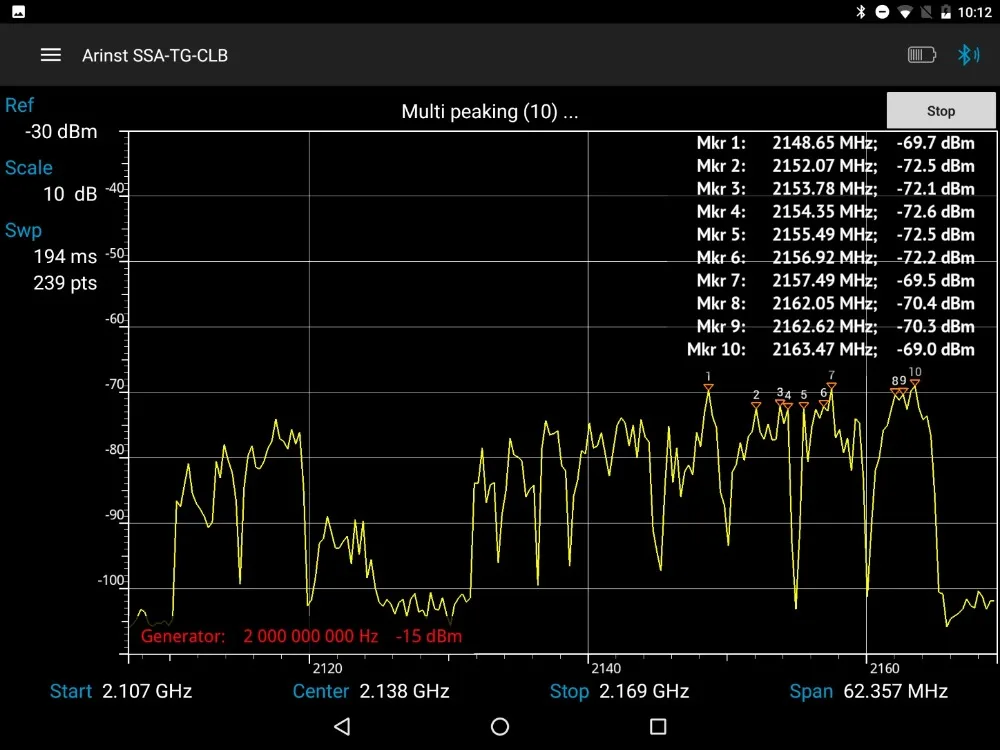

Поиск одной или нескольких серий (до десяти) максимальных значений сигнала в мгновенном или отслеживающем режиме.

Устанавливает и хранит уникальные идентификаторы частотных диапазонов-полос. Например, для диапазона 1710-1785 МГц можно задать полосу под названием «DCS UpLink». Дополнительно для каждого оператора можно установить диапазоны рабочих частот. Такой вариант существенно облегчает ВЧ-анализ и идентификацию сигналов обычных технологий.

Имеет предустановленные полосы и способен хранить полосы в файле и делиться ими с другими устройствами для управления анализаторами спектра Arinst SSA-TG LC R2.

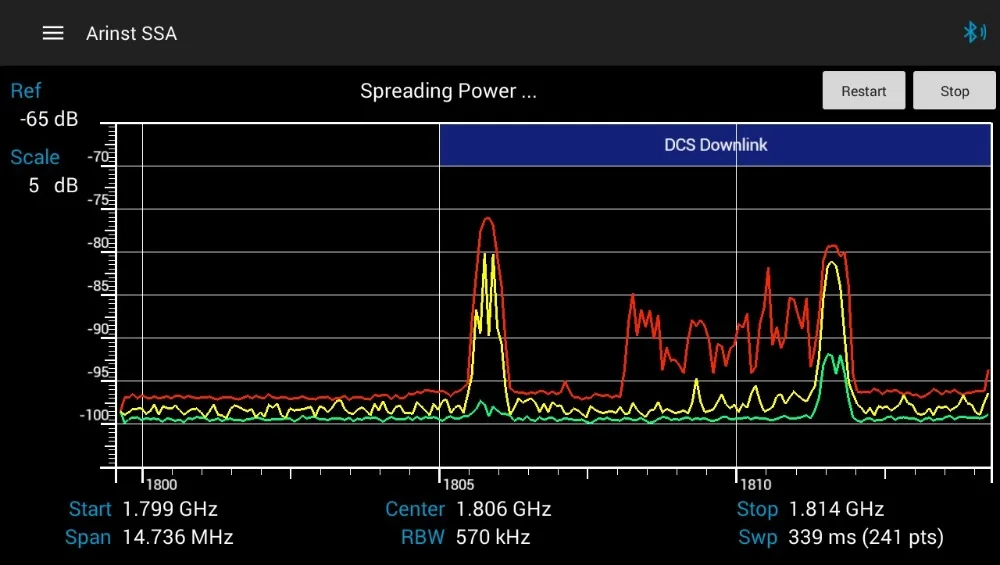

Имеет режим трассировки, который генерирует усредненный по ряду измерений спектр сигнала. Помимо среднего спектра, также могут отображаться экстремальные значения и значения скользящей средней.

Хранит настройки сканирования спектра (пределы диапазона, значение аттенюатора и другие) для быстрого и легкого переключения в необходимый режим измерения.

Хранит спектр сигнала с маркерами для последующего анализа. Затем сохраненный График можно открыть в любом Android устройстве с приложением «Arinst SSA» (в этом случае вам не нужно иметь анализатор спектра под рукой) или используйте редактор таблиц для преобразования графика в необходимый тип отображения данных.

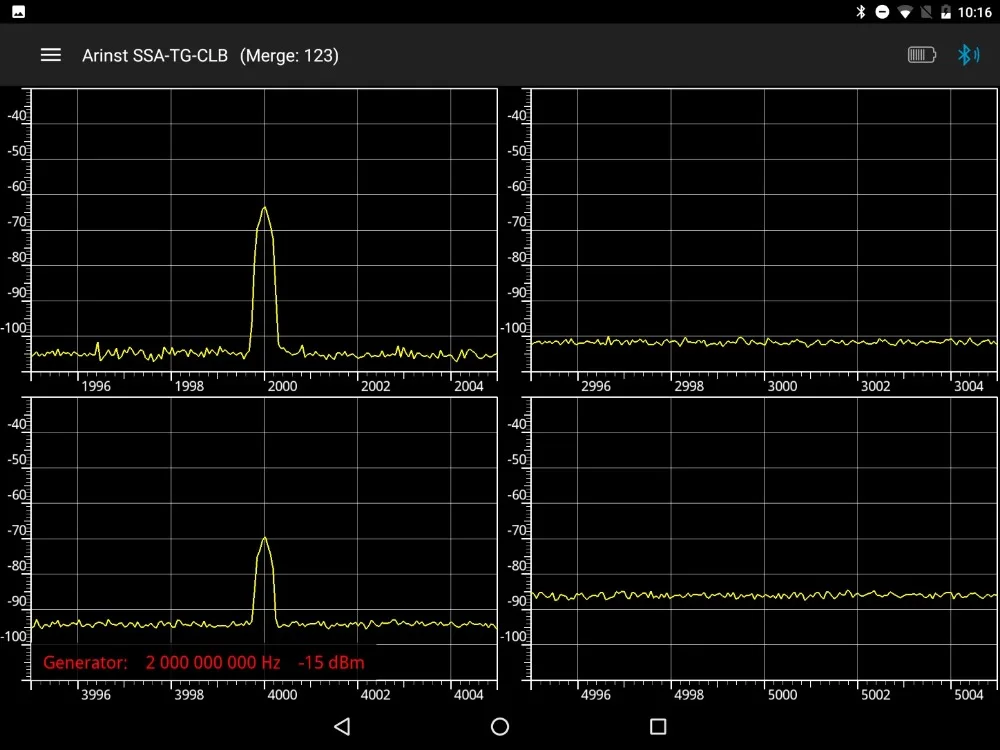

Одновременное отображение нескольких выбранных частот.

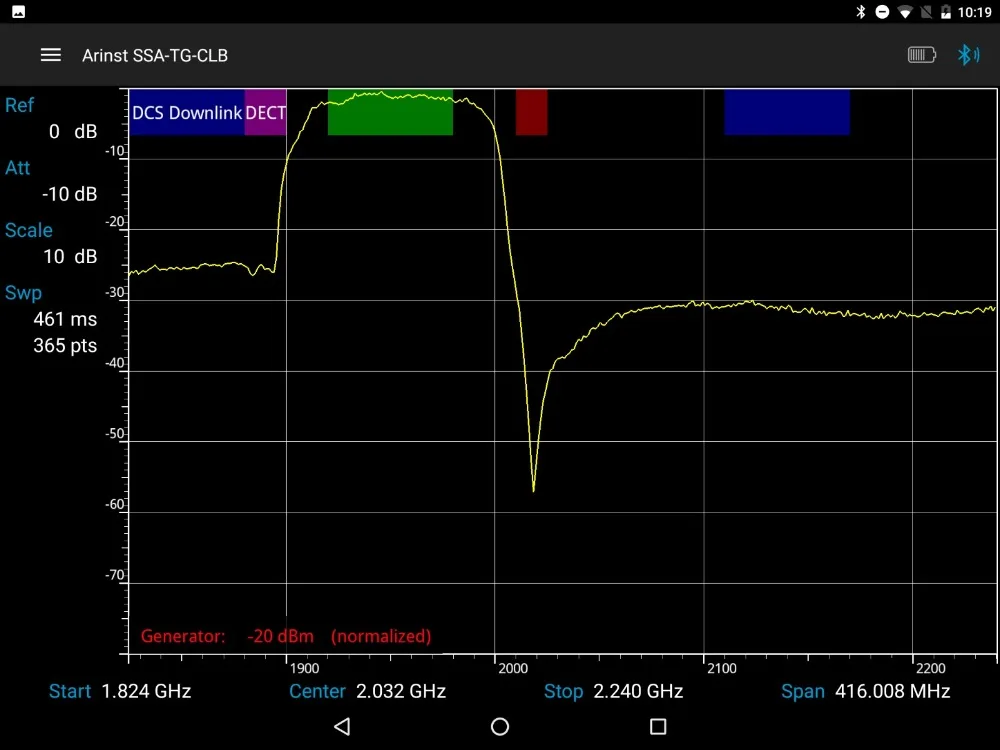

Функция трекингового генератора для измерения амплитудно-частотных характеристик фильтров, усилителей и антенн.

Низкая цена

Широкий диапазон частот: от 36 МГц до 5990 МГц

Быстрое сканирование частотного диапазона: прибл. 500 мкс в точку

Высокая Точность измерения: 2 дБ в динамическом диапазоне 70-75 дБ

Совместимость с большинством устройств на базе Android и компьютеров на базе Windows

Возможность использования одного устройства с помощью нескольких смартфонов/планшетов/шт

Бесплатное многофункциональное программное обеспечение и бесплатные обновления для управления устройством

Отображаемый Диапазон частот: 36 МГц-5990 МГц

Диапазон измеряемых частот: 36 МГц-4500 МГц

Динамический диапазон для полосы 36 МГц-3000 МГц: 75 дБ

Динамический диапазон для полосы частот 3000-4500 МГц: 70 дБ

Максимальный промежуток: 5954 МГц

BW: 200 кГц, фиксированный

Скорость сканирования для диапазона просмотра более 100 МГц: 700 МГц/сек

Развертка 100 МГц: <0,1 сек

Шум пола до 3000 МГц: < - 90 дБм

Уровень шума 3000 МГц-4500 МГц: < -85 дБм

Уровень шума 4500 МГц-5990 МГц: < -80 дБм

Волновое сопротивление: 50 Ом

КСВ в диапазоне рабочих частот: < 1,5

Внутренний аттенюатор: 0 - 30 дБ

Ошибка при затухании до 10 дБ: 2 дБ

Погрешность при затухании от 10 до 20 дБ: 5 дБ

Погрешность при затухании от 20 до 30 дБ: 8 дБ

Выходная мощность трекингового генератора: -15...-25 дБм

Точность в динамическом диапазоне: 2,0 дБ

Максимальная входная мощность при аттенюаторе 0 дБ: 10 дБм

Максимальная входная мощность при затухании выше 20 дБ: + 20 дБм

Максимальный входной измеряемый сигнал: + 10 дБм

Максимальное входное напряжение постоянного тока: 25 вольт

Максимальный расход тока: 450 мА

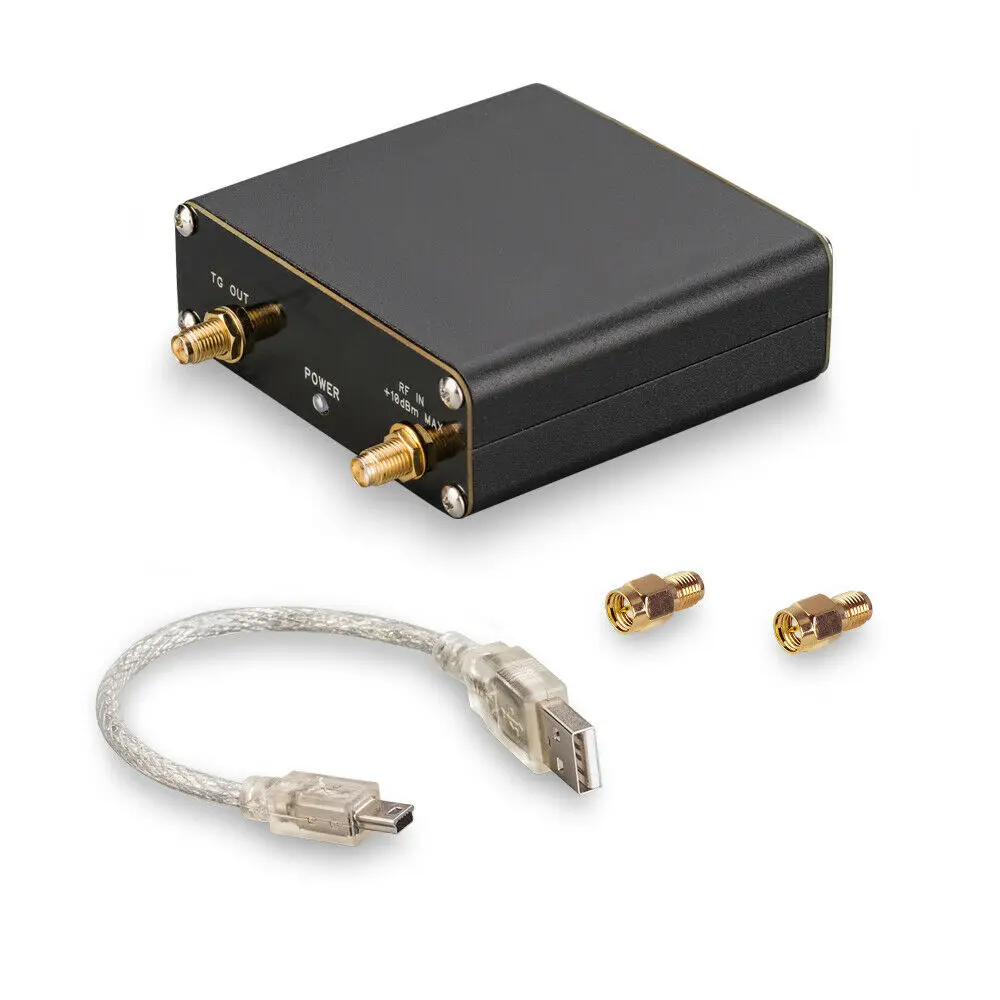

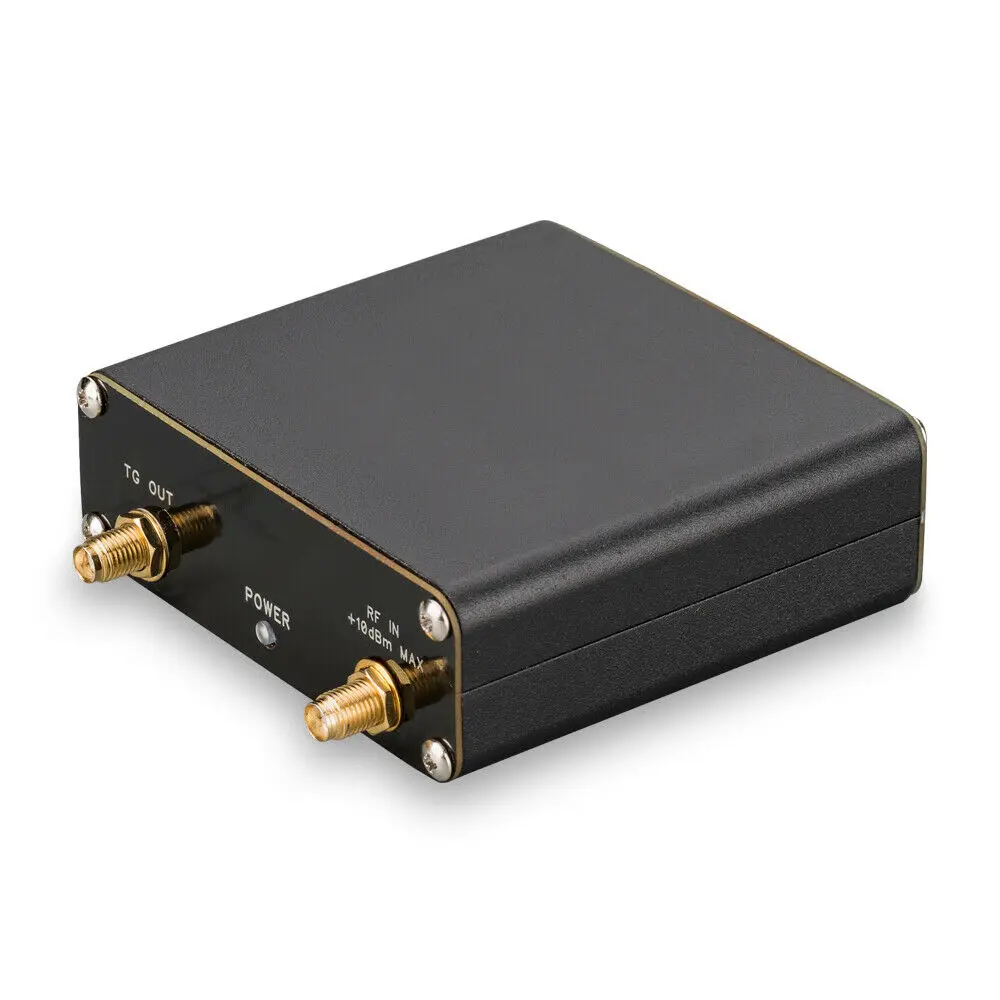

Анализатор спектра Arinst SSA-TG LC R2

ВЧ-адаптер SMA (папа)-SMA (мама) для защиты ВЧ-разъема от износа (2 шт)

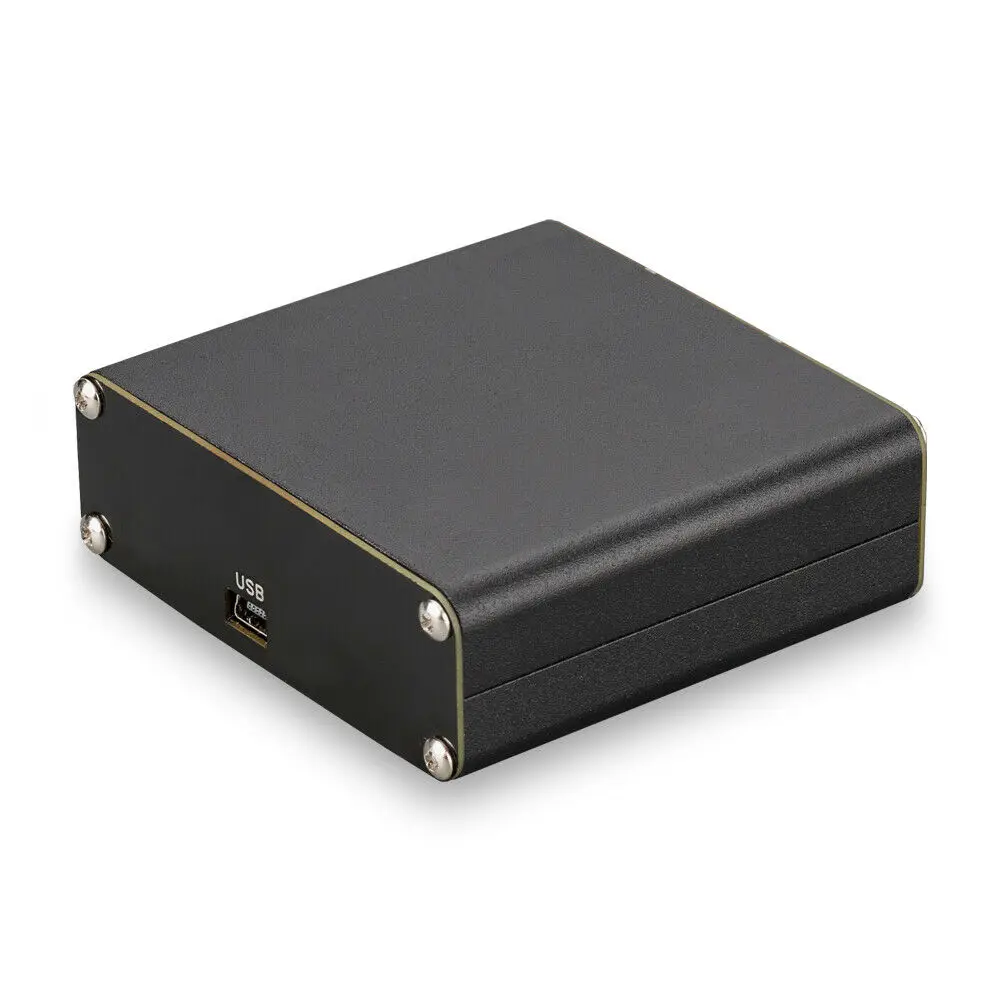

Кабель USB - mini-USB для зарядки устройства и для передачи данных

Смартфон или планшет под управлением Android 4,1 или выше. Используйте устройство на базе Android для управления оборудованием. Прибор реализован в одном корпусе, в то время как оборудование для его управления встроено в другое. Это сделано для того, чтобы сделать анализатор спектра намного проще и доступнее. Также Используйте ноутбук или компьютер для управления устройством.

Внешняя сеть затухания. Максимальная измеряемая Входная мощность, которая поставляется в прибор, ограничена на + 5 дБм. Если необходимо измерить большее значение, каждый пользователь прибора должен самостоятельно подбирать необходимые аттенюаторы.

Комплект сверхвысокочастотных адаптеров.

Анализатор спектра Arinst SSA-TG LC R2 не является измерительным прибором, так как не имеет утвержденной схемы измерительного оборудования. Одобрение шаблона измерительного оборудования оказало негативное влияние на доступность и цену прибора. По этой причине анализатор спектра официально считается индикатором поля. Однако прибор полностью отвечает всем техническим требованиям. Каждое устройство калибруется по мощности и частоте.

Видео "Обзор программного обеспечения Arinst" youtube.com/watch?v=4YDpTX9RDo8

Видео "аринст обследования генератора" youtube.com/watch?v=l6sBgmta8bc

Видео "Частота сливается в анализаторе спектра Arinnst SSA" youtube.com/watch?v=HIYLpmzRbgk

Видео "Настройка подключения для Arinst SSA под ОС Windows" youtube.com/watch?v=Yw82FJ-nldg

Видео "меню ручной калибровки Arinst" youtube.com/watch?v= wgkk594eri0

Видео "идентификация сигнала с помощью Arinst SSA" youtube.com/watch?v=A773XqF-OXg

Видео "Управление полосами в анализаторе спектра Arinst SSA" youtube.com/watch?v=C-Q8o0Dtync

Официальный сайт: www.arinst.net

Дополнительная информация:

· По сути, устройство представляет собой "радиочастотный мультиметр" или "радиочастотный исследователь"

· На устройство действует гарантия производителя на 1 год с даты покупки

· Устройство не работает с iPhone и другими продуктами Apple

· Для корректной работы программного обеспечения Windows необходимо иметь поддержку OpenGl вашего оборудования (версии 2,1 и выше).

· Прибор не является профессиональным измерительным прибором и предназначен для любительских радиоприложений.

· При необходимости мы можем разобрать устройство, чтобы оно было легче проходит таможню. Для сборки нужна только отвертка.
