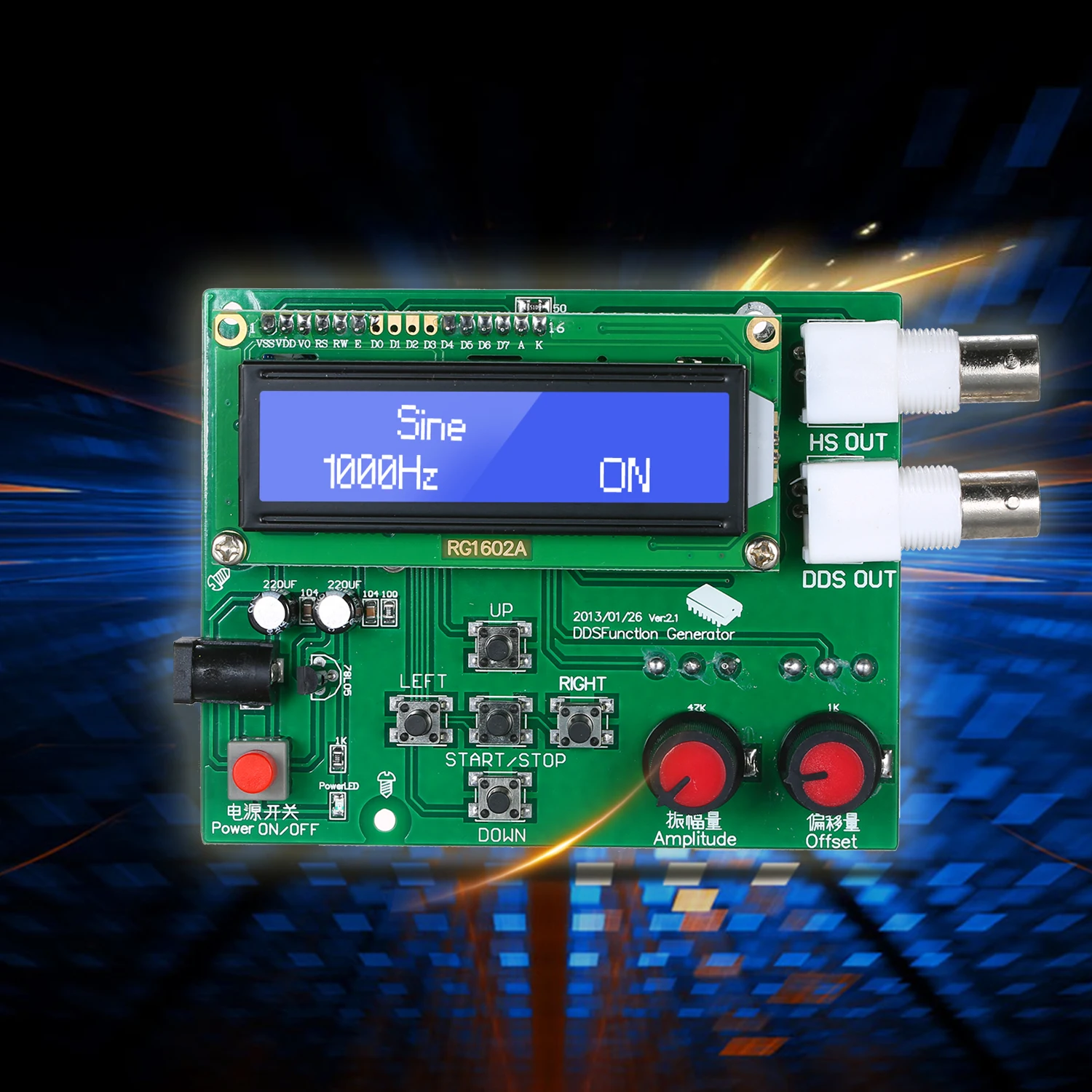

Модуль генератора сигналов DDS синусоидальный квадратный треугольный

Модуль генератора сигналов DDS синусоидальный квадратный треугольный

Функция (форма сигнала) генератор сигнала может производить некоторые конкретные функции времени сигнала (синус, квадрат, треугольник, пилообразный и т. Д.) сигнал, частотный диапазон 1 Гц-65534 Гц.

Особенности:
Компактный размер --- Малый размер, питание от постоянного тока 7-9 В, легкий и портативный для использования.
DDS Частотный диапазон --- 1 Гц-65534 Гц, высокая частота (HS) выход до 8 МГц.
Гибкая работа --- амплитуда сигнала DDS смещенного количества может регулироваться отдельно двумя потенциометрами.

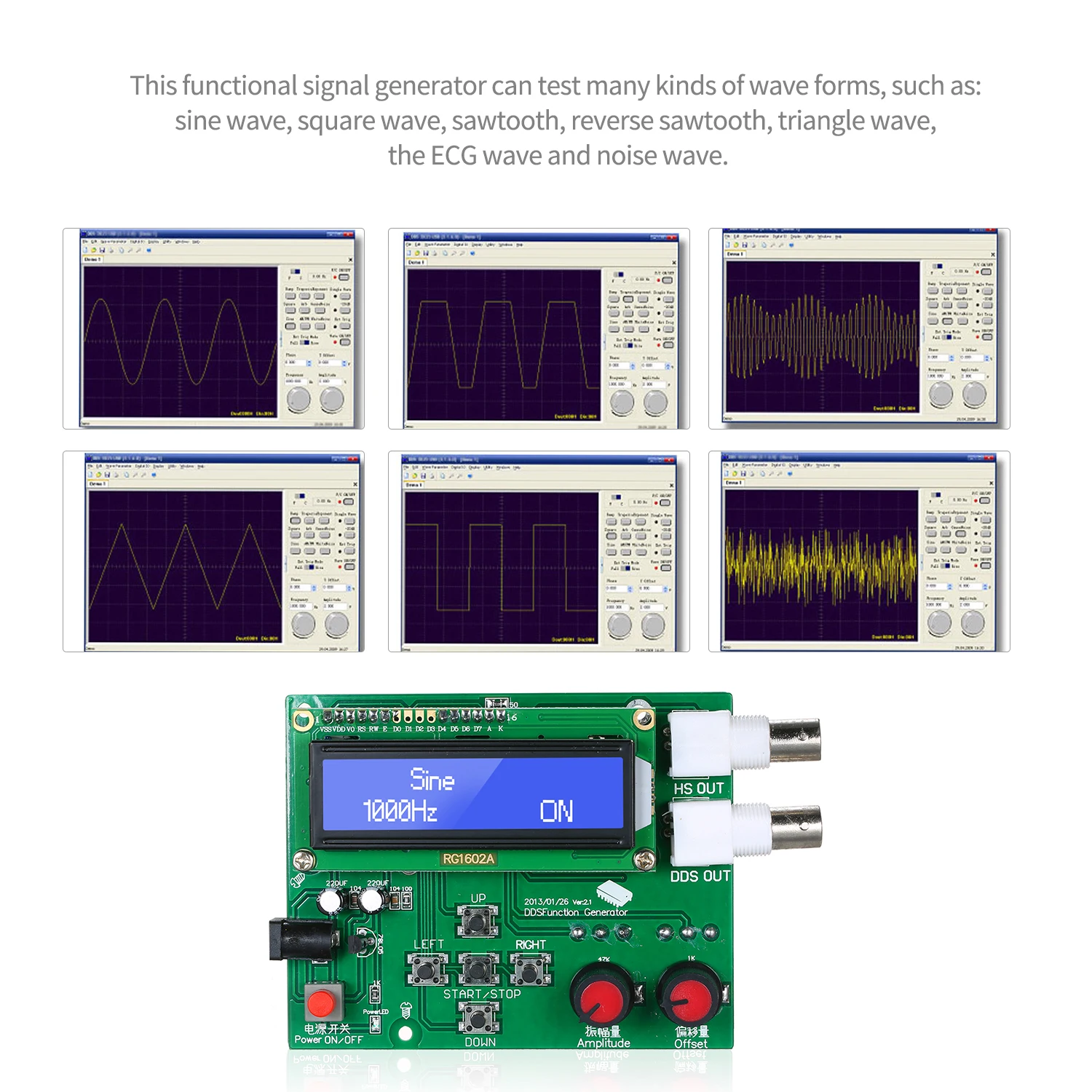

DDS сигналы --- Синусоидальная волна, квадратная волна, Пилообразная, обратная Пилообразная, треугольная волна, волна ЭКГ и шум.
Простой в использовании --- ЖК-дисплей для четкого чтения, интуитивно понятный 5 кнопок для удобной работы. Питание автоматически восстанавливает последнюю используемую конфигурацию.

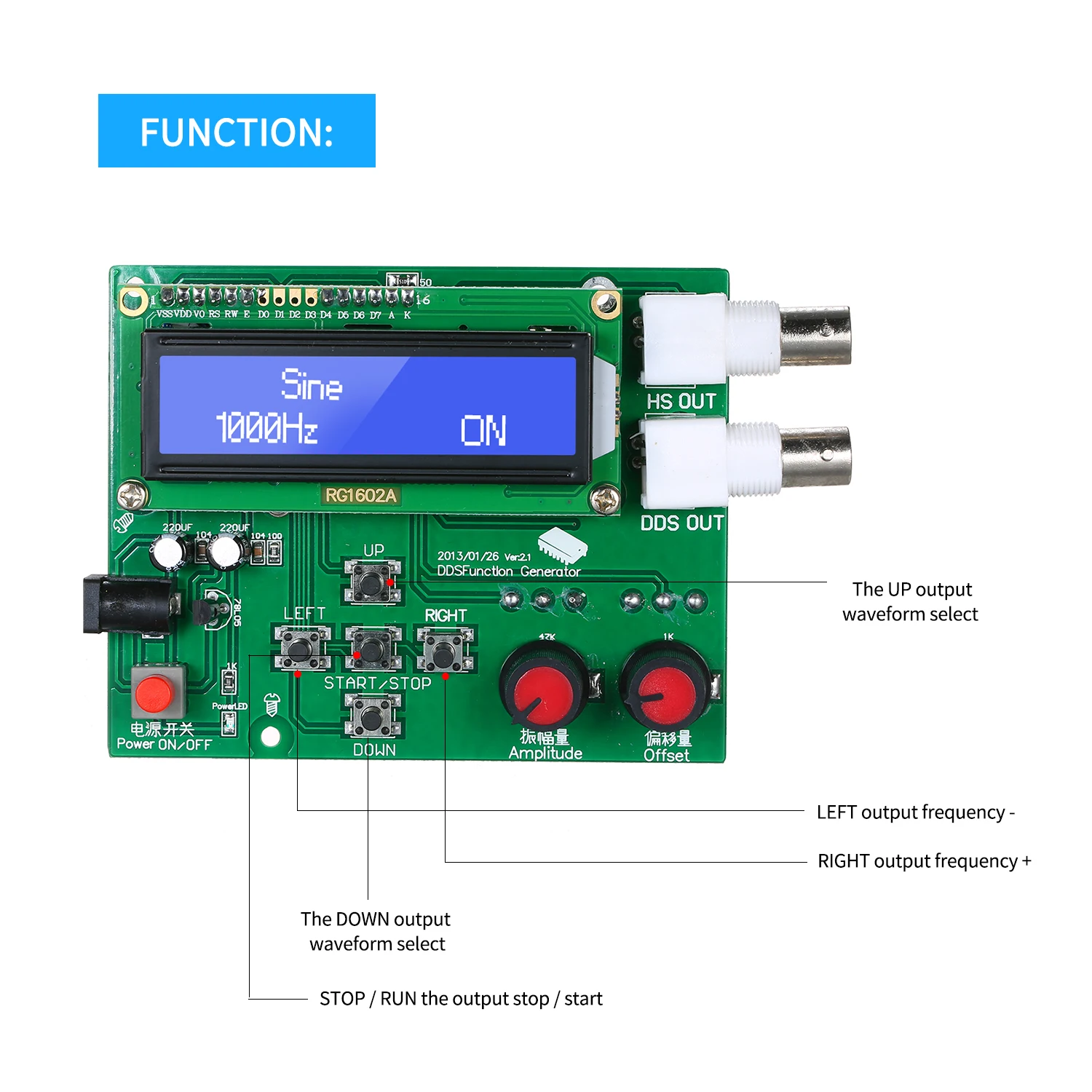

Основные функции:
Выбор формы выходного сигнала вверх
Выбор формы выходного сигнала
Левый Выходная частота-
Правый Выходная частота +
Стоп/Запуск выходной стоп/старт

"Вверх" ключевые формы сигнала заказа:
ЭКГ = электрокардиограммовая волна (в выключенном состоянии, клавиши «влево» и «вправо» для установки выходной частоты. Средняя кнопка запуска, все следующие формы сигнала)
Rev Sawtooth = обратный sawtooth
Пилообразный = зуба
Треугольники = Треугольники волна
Площадь = прямоугольную волну

Технические характеристики:
Материал: PCB + электронные компоненты
Цвет: красный
Рабочее напряжение: DC7-9V
DDS Частотный диапазон: 1 Гц-65534 Гц.
Дисплей: 1602 ЖК-дисплей
Высокоскоростная частота (HS) выход до 8 МГц;
Амплитуда сигнала DDS смещенного количества может регулироваться отдельно двумя потенциометрами;
DDS сигналы: Синусоидальная волна, квадратная волна, Пилообразная, обратная Пилообразная, треугольная волна, волна ЭКГ и шум.
Раздел в значение: 1,10,100,1000,10000 Гц;
Питание автоматически восстанавливает последнюю используемую конфигурацию.
Смещение: 0.5pp-5Vpp
Амплитудное Количество: 0.5Vpp-14Vpp

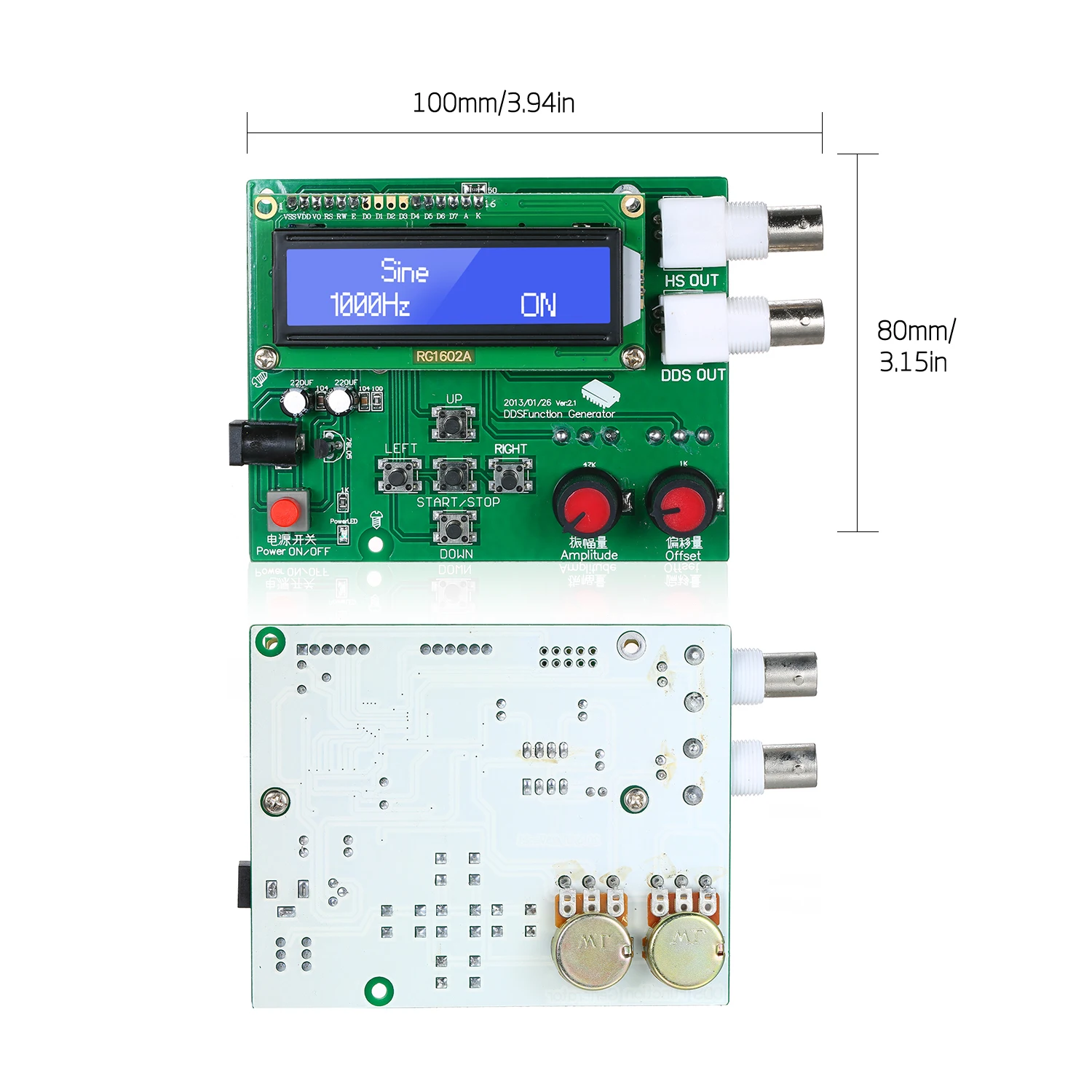

Размер печатной платы: 100*80 мм/3,94*3,15 дюймов
Вес изделия: 100 г/3,53 унций
Посылка Вес: 103g/3,63 oz
Размер посылка: 120*80*20 мм/4,72*3,15 * 0.79in

Примечание:
Возможны отклонения в 1-3 см вследствие измерений вручную.
Из-за различных дисплеев и различного светильник, изображение может не показать фактический цвет товара. Спасибо за понимание.

Посылка список:
1 * Модуль генератора сигналов DDS
1 * мешок шестигранной гайки
