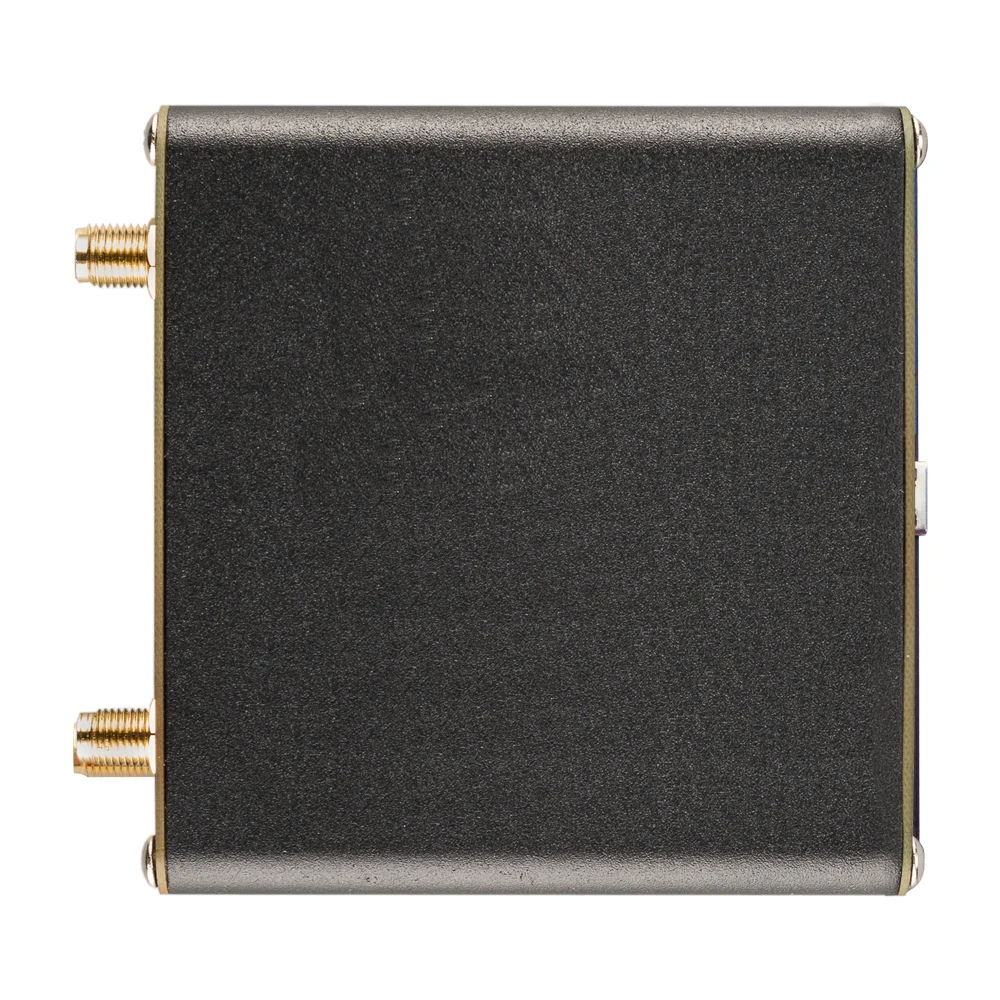

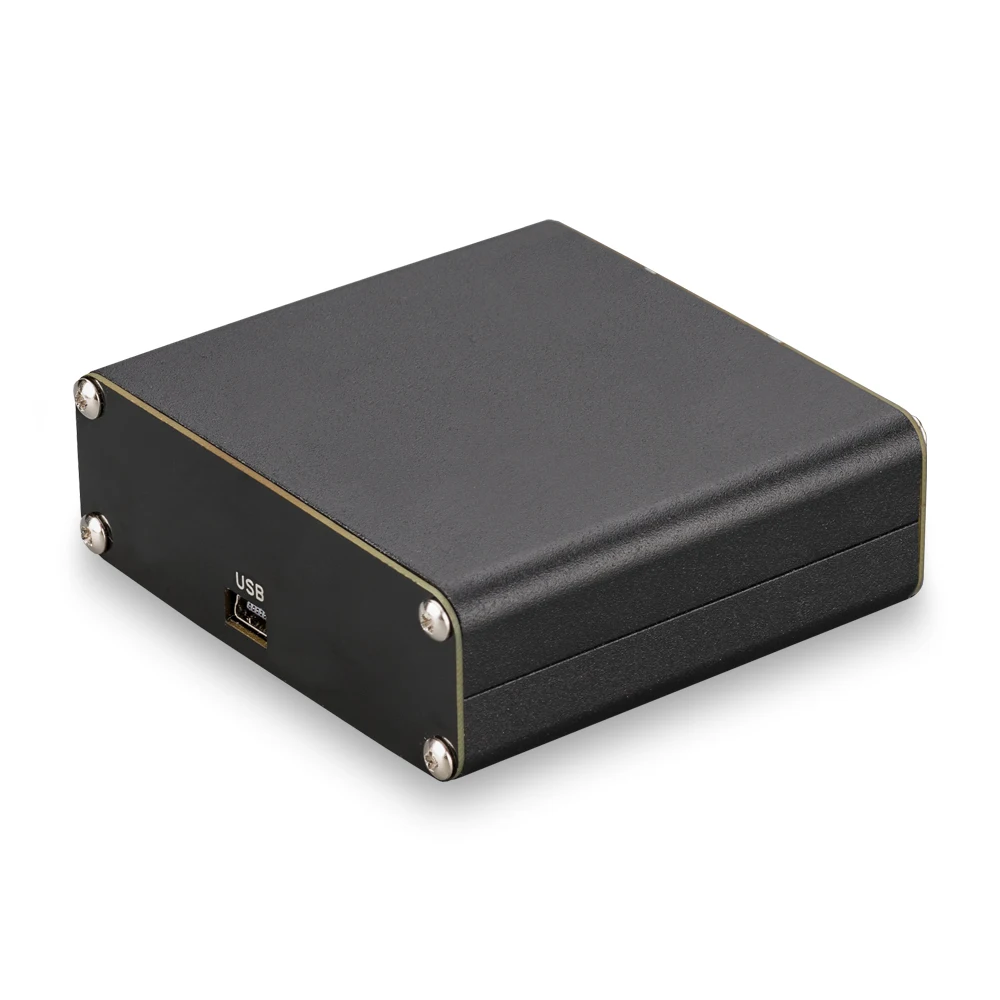

Радиочастотный анализатор спектра Arinst SSA TG LC R2 с генератором отслеживания 36 5990

Arinst SSA-TG LC R2-это анализатор панорамного спектра (РЧ-мультиметр), предназначенный для отображения спектров сигналов в диапазоне частот от 36 МГц до 5990 МГц.   Анализатор обнаруживает амплитуду и частоту спектральных компонентов анализируемого процесса. Анализатор спектра может работать с сигналами для всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и других.   Другой важной особенностью является наличие дополнительных возможностей генератора слежения, что позволяет измерить частотную реакцию пассивных или активных устройств, например фильтров или усилителей. Программное обеспечение позволяет измерять SWR и модуль обратной потери. Для этого требуется внешняя направляющая муфта и набор калибровочных мер.   Вы можете скачать инструкции здесьWww.arinst.net/files/Manual-Spectrum_Analyzer_Arinst_SSA-TG_R2-ENG.pdf   Arinst SSA-TG LC R2-это снижение стоимости версии Arinst SSA-TG R2. ЕстьНетВстроенный аккумулятор и данныеНеПередача через bluetooth в версии LC. Устройство передает данные и получает питание только через usb-кабель.   Смартфон или планшет не входят в комплект поставки!   Применение Arinst SSA-TG LC R2 в Основном предназначен для полевой эксплуатации. Устройство имеет прочный и светильник с низким энергопотреблением. Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных мастерских и радиолюбителей.   Например, с помощью устройства вы можете выполнять следующие операции: -Для проведения быстрого анализа радиочастотных сред -Установите внешнюю антенну на базовую станцию -Проверьте правильную работу ретранслятора сотовой связи -Ремонт и настройка ретранслятора, генератора, фильтра и т. Д. -Измерьте SWR при использовании внешнего направленного соединителя. Принцип работы Анализатор спектра-это устройство, которое подключено к измеренной цепи.   Устройство управляется одним из двух способов: -С помощью смартфона или планшета на базе Android. -ПК или ноутбук с операционной системой Windows Все измеренные данные отображаются в режиме реального времени на экране смартфона/планшета/ПК.   Вы можете установить программное обеспечение анализатора для управления смартфоном или планшетом из Google Play (Play.google.com/store/apps/details?id=com.arinst.ssa) Или загрузкиWww.arinst.net/download-apk.php   Вы можете загрузить программное обеспечение анализатора для управления ПК или ноутбуком сWww.arinst.net/download-apk.php. Windows 7 или выше и последняя версия виртуальной машины Java необходимы для правильной работы приложения. Приложение требует полной (100%) поддержки OpenGL версии 2,1 и выше.   Основные функции программного обеспечения анализатора:   -Отображает спектры сигналов графически и устанавливает частотный диапазон и контрольный лимит.

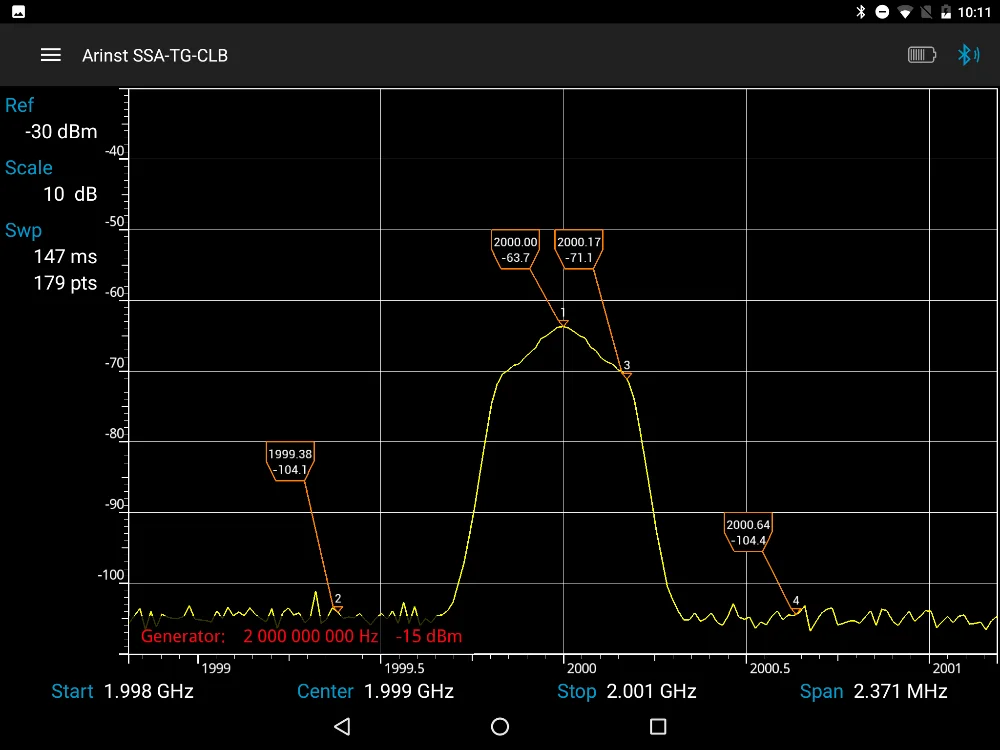

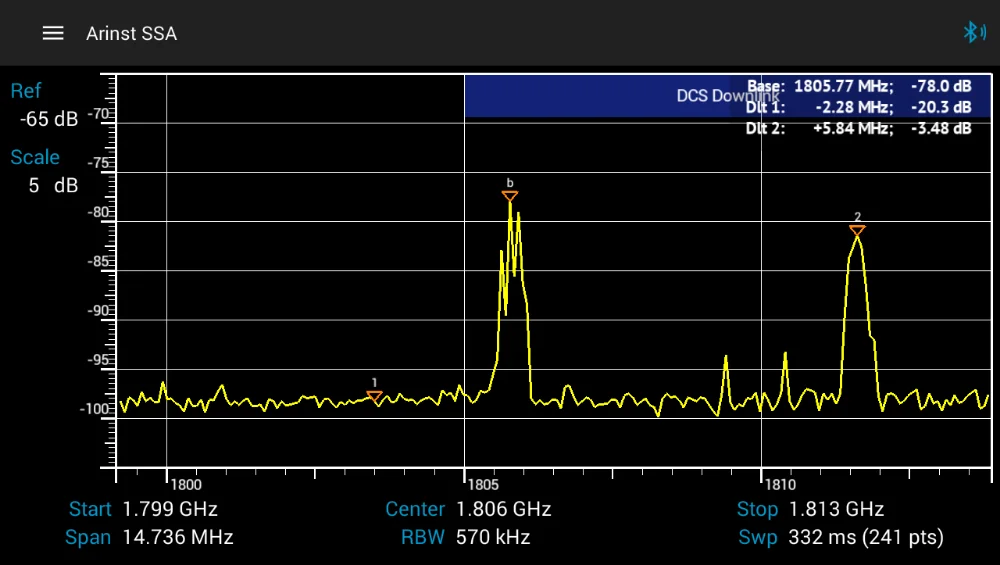

-Устанавливает и управляет абсолютными и относительными (дельта) маркерами.

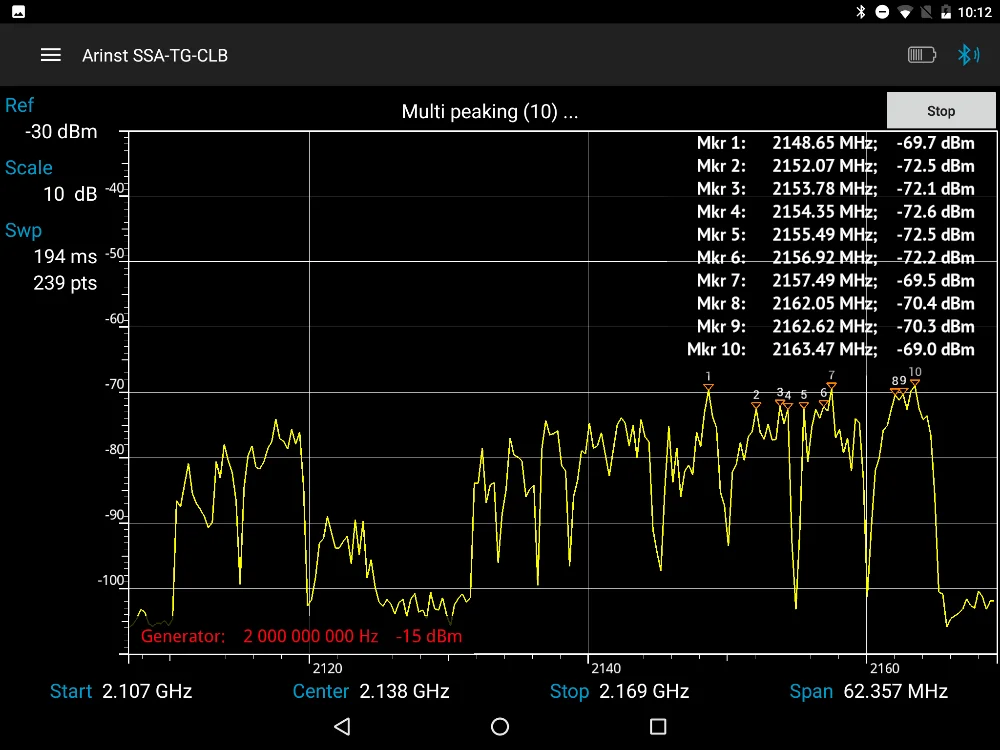

-Поиск одного или серии (до десяти) максимальных значений сигнала в мгновенном или отслеживаемом режиме.

-Наборы и магазины уникальных идентификаторов диапазонов частот-диапазонов. Например, для диапазона 1710-1785 МГц можно установить ленту под названием «DCS UpLink». Кроме того, Рабочие диапазоны частот могут быть установлены для каждого оператора. Этот вариант значительно облегчает ВЧ-анализ и идентификацию сигналов обычных технологий.

-Имеет предварительно установленные полосы и может хранить полосы в файле и делиться ими с другими устройствами для управления спектральными анализаторами Arinst SSA-TG LC R2.

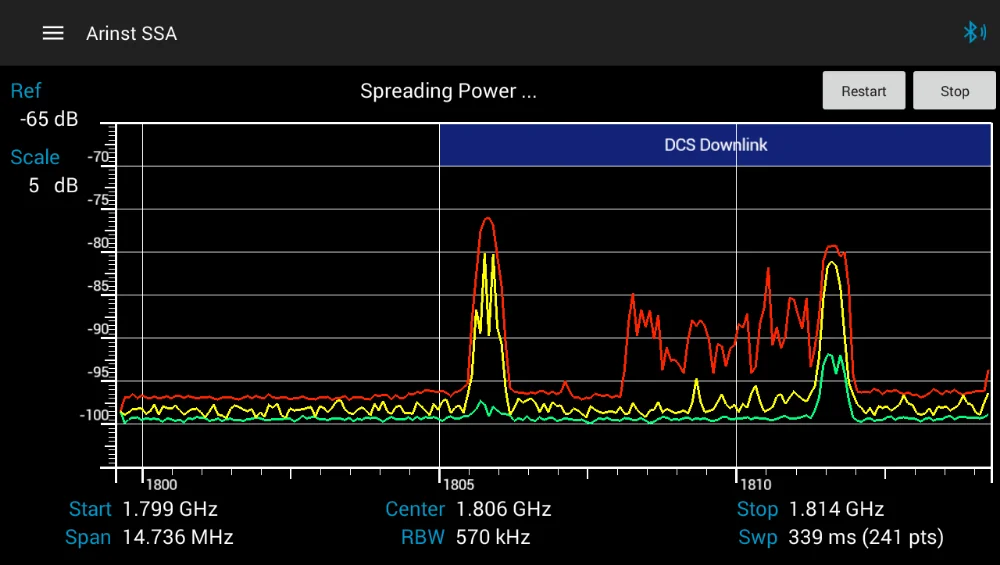

-Имеет режим отслеживания, который генерирует спектр сигнала, усредненный рядом измерений. В дополнение к среднему спектру, также могут отображаться экстремальные значения и скользящие средние значения.

-Сохраняет настройки для сканирования спектра (ограничения диапазона, значение аттенюатора и другие) для быстрого и легкого переключения в требуемый режим измерения.

-Сохраняет спектральный сигнал с маркерами для последующего анализа. Затем сохраненный График можно открыть на любом устройстве Android с помощью приложения «Arinst SSA» (в этом случае вам не нужно иметь анализатор спектра под рукой) или используйте редактор таблицы для преобразования графика в требуемый тип отображения данных.

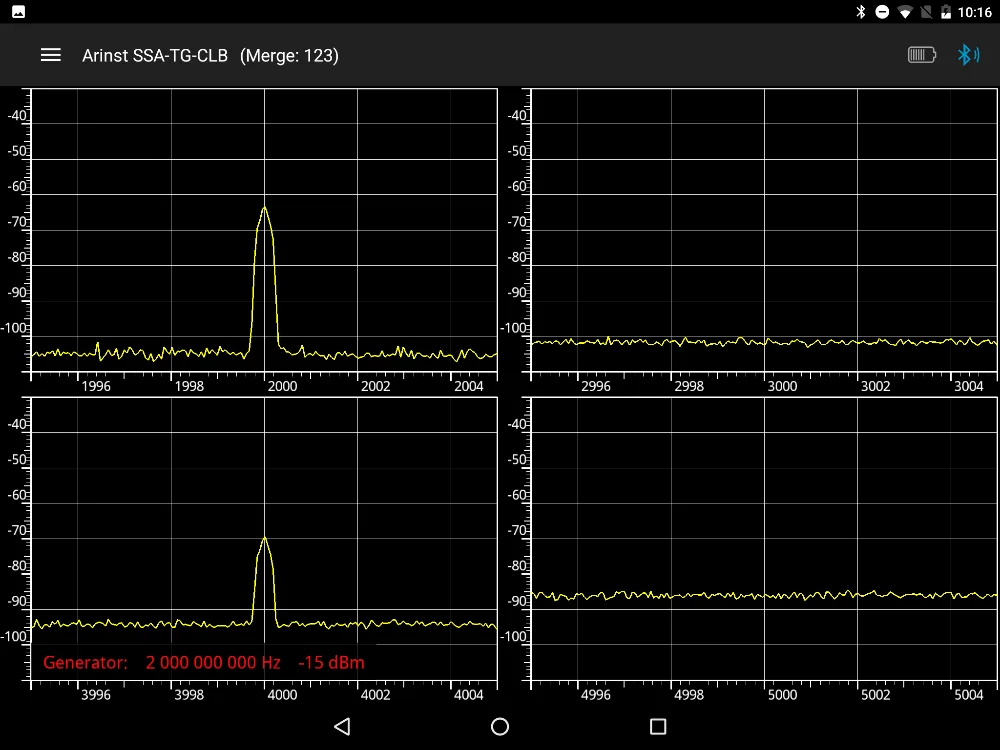

-Одновременное отображение нескольких выбранных диапазонов частот.

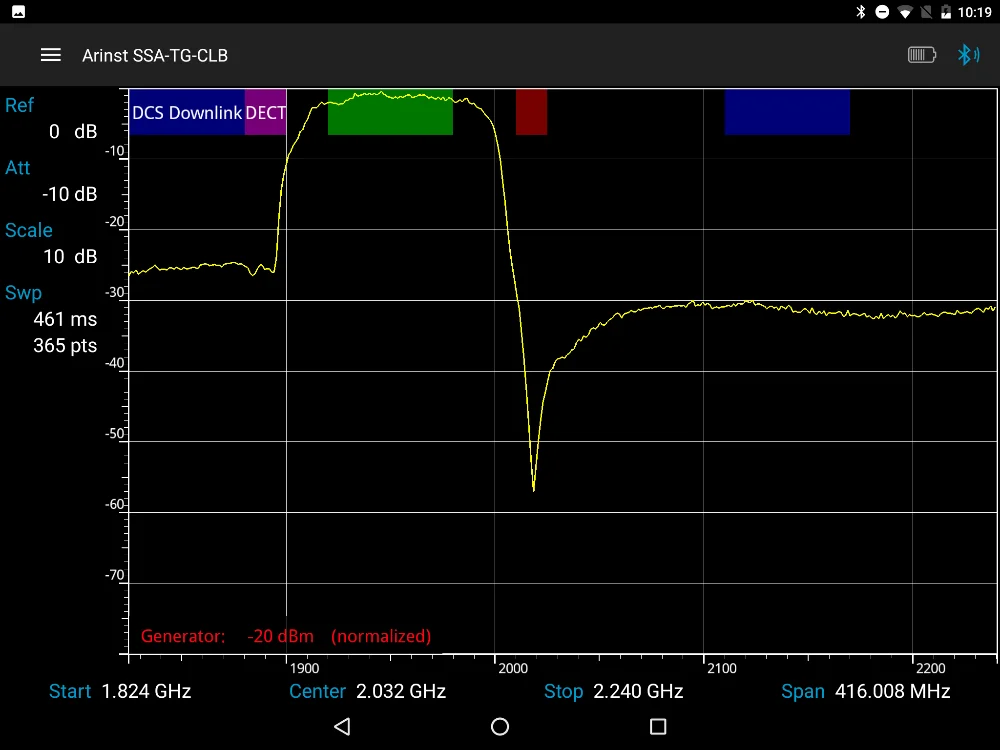

-Функция отслеживания генератора для измерения амплитудно-частотных характеристик фильтров, усилителей и антенн.

Преимущества:

-Низкая цена

-Широкий диапазон частот: от 36 МГц до 5990 МГц

-Быстрое сканирование частотного диапазона: прибл. 150 & micro;s в точку

-Высокая точность измерения: 2 дБ в динамическом диапазоне 70-75 дБ

-Совместимость с большинством устройств на базе Android и компьютерами на базе Windows

-Возможность использования одного устройства с помощью нескольких смартфонов/планшетов/ПК

-Бесплатное многофункциональное программное обеспечение и бесплатные обновления для управления устройством



Технические характеристики:

-Отображаемый Диапазон частот: 36 МГц-5990 МГц

-Диапазон измерения частоты: 36 МГц-4500 МГц

-Динамический диапазон для 36 МГц-3000 МГц диапазон: 75 дБ

-Динамический диапазон для 3000 МГц-4500 МГц диапазон: 70 дБ

-Максимальный диапазон: 5954 МГц

-BW: 200 кГц, фиксированный

-Скорость сканирования для диапазона просмотра более 100 МГц: 700 МГц/сек

Щетка с двойным 100 МГц по уровню поверхности: <0,1 сек

-Уровень шума до 3000 МГц: < - 90 дБм

-Уровень шума 3000 МГц-4500 МГц: < -85 дБм

-Уровень шума 4500 МГц-5990 МГц: < -80 дБм

-Волновое сопротивление: 50 Ом

-SWR в диапазоне рабочих частот: < 1,5

-Внутренний аттенюатор: 0 - 30 дБ

-Ошибка при затухании до 10 дБ: 2 дБ

-Погрешность при затухании от 10 до 20 дБ: 5 дБ

-Ошибка при затухании от 20 до 30 дБ: 8 дБ

-Выходная мощность генератора отслеживания: -15...-25 дБм

-Точность в динамическом диапазоне: 2,0 дБ

-Максимальная входная мощность на аттенюаторе 0 дБ: 10 дБм

-Максимальная входная мощность при затухании выше 20 дБ: + 20 дБм

-Максимальный входной измеряемый сигнал: + 10 дБм

-Максимальное входное напряжение постоянного тока: 25 вольт

-Максимальное потребление тока: 450 мА

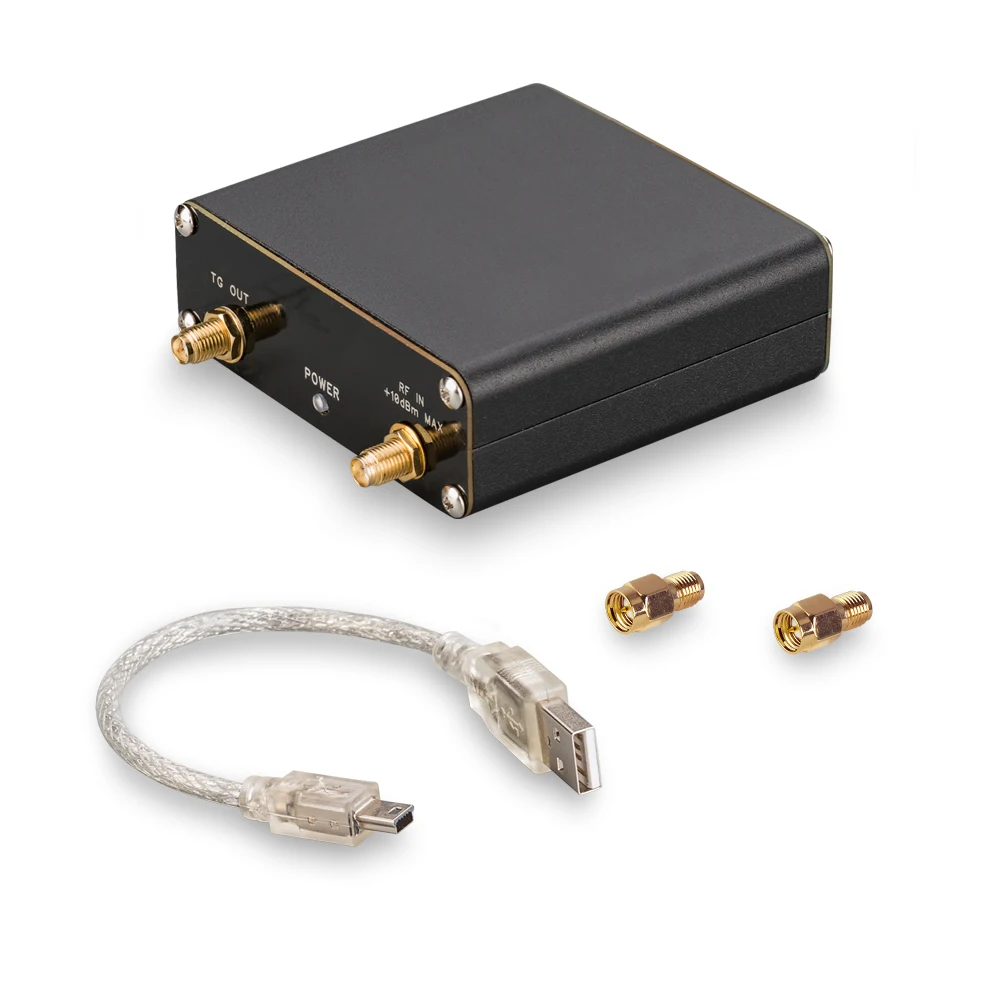

Товары, включенные в коробку:

-Анализатор спектра Arinst SSA-TG LC R2

-Адаптер HF SMA(male)-SMA(female) для защиты коннектора HF от износа (2 шт.)

-Usb-кабель mini-USB для зарядки устройства и передачи данных



Товары не входят в комплект поставки:

-Смартфон или планшет под управлением Android 4,1 или выше. Используйте устройство на базе Android для управления оборудованием. Устройство реализовано в одном корпусе, а оборудование для его управления построено в другом. Это было сделано для того, чтобы сделать анализатор спектра намного проще и доступнее. Также Используйте ноутбук или компьютер для управления устройством.

-Внешняя сеть затухания. Максимальная измеренная Входная мощность, которая поставляется к устройству, ограничена + 5 дБм. Если необходимо измерить большее значение, каждый пользователь устройства должен выбрать необходимые аттенюаторы самостоятельно.

-Набор супервысокочастотных адаптеров.



Ограничения Анализатор спектра Arinst SSA-TG LC R2 не является измерительным датчиком, так как он не имеет утвержденной модели измерительного оборудования. Утверждение модели измерительного оборудования отрицательно влияет на наличие и цену устройства. По этой причине анализатор спектра официально считается полевым индикатором. Однако устройство полностью отвечает всем техническим требованиям. Каждое устройство калибруется по мощности и частоте.   Обзор программного обеспечения и обучения Arinst SSA-TG LC R2.

-Видео "Обзор программного обеспечения Arinst"Youtube.com/watch?v=4YDpTX9RDo8

-Видео "Обзор трекингового генератора"Youtube.com/watch?v=l6sBgmta8bc

-Видео "частотное слияние в спектре анализатор Arinnst SSA"Youtube.com/watch?v=HIYLpmzRbgk

-Видео "Настройка подключения для Arinst SSA под ОС Windows"Youtube.com/watch?v=Yw82FJ-nldg

-Видео «Меню ручной калибровки Arinst»Youtube.com/watch?v=WGkk594eri0

-Видео "идентификация сигнала с помощью Arinst SSA"Youtube.com/watch?v=A773XqF-OXg

-Видео «Управление диапазонами в спектре анализаторе Arinst SSA»Youtube.com/watch?v=C-Q8o0Dtync

Официальный сайт:Www.arinst.net   Дополнительная информация:

-По сути, устройство является «радиочастотным мультиметром» или «радиочастотным проводником»

-Устройство имеет гарантию производителя на 1 год с даты покупки

-Устройство не работает с iPhone и другими продуктами Apple

-Для правильной работы программного обеспечения Windows требуется поддержка OpenGl вашего оборудования (Версия 2,1 и выше).

-Устройство не является профессиональным измерительным прибором и предназначено для радиолюбителей.

-При необходимости мы можем разобрать устройство так, чтобы он легче прошел таможню. Для сборки требуется только отвертка.
