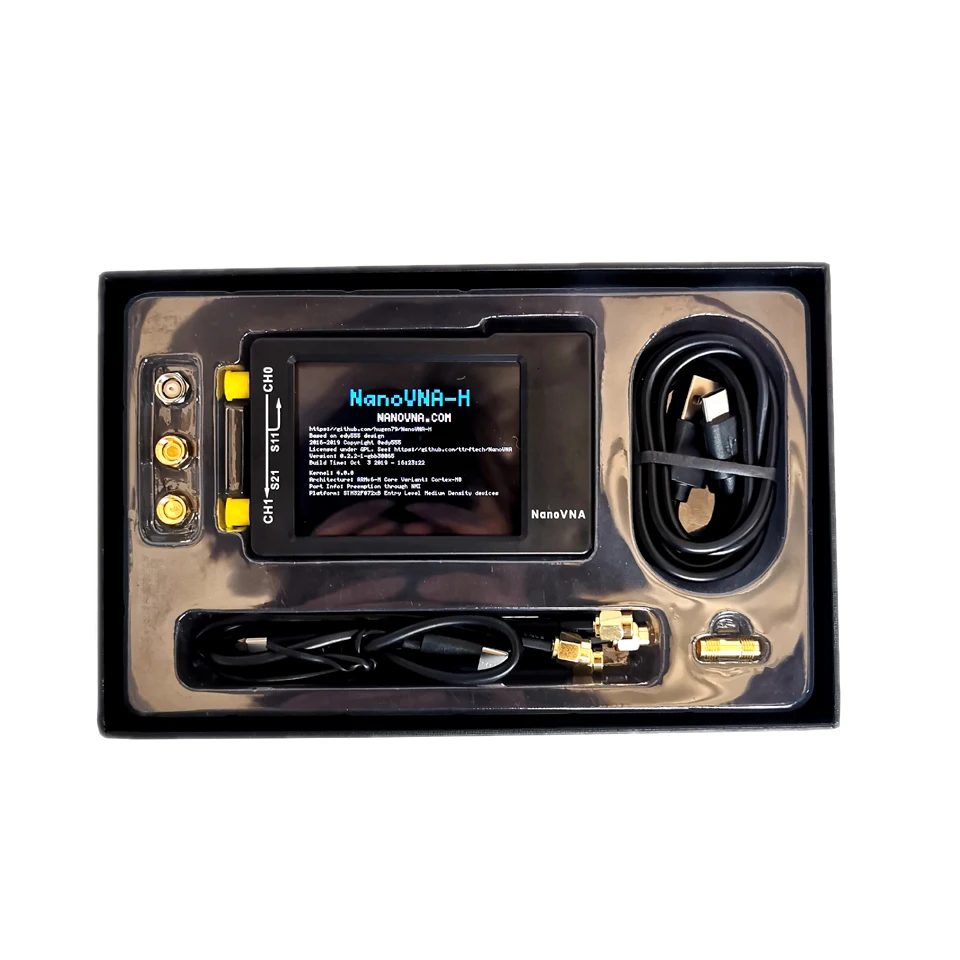

Новинка 2019 NanoVNA H 50 кГц ~ 1 5 ГГц Векторный анализатор сети антенный LCDHF VHF UHF

Новинка 2019 NanoVNA H 50 кГц ~ 1 5 ГГц Векторный анализатор сети антенный LCDHF VHF UHF

Нажмите, чтобы загрузить руководство и программное обеспечение

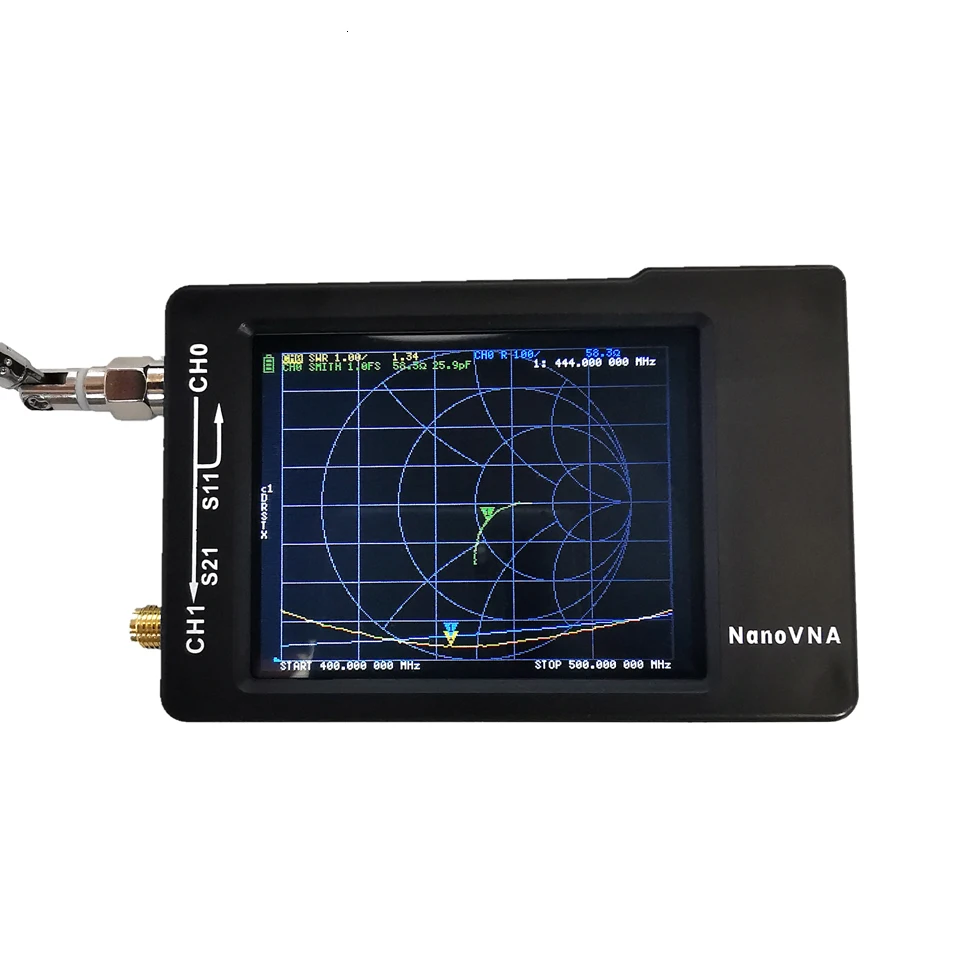

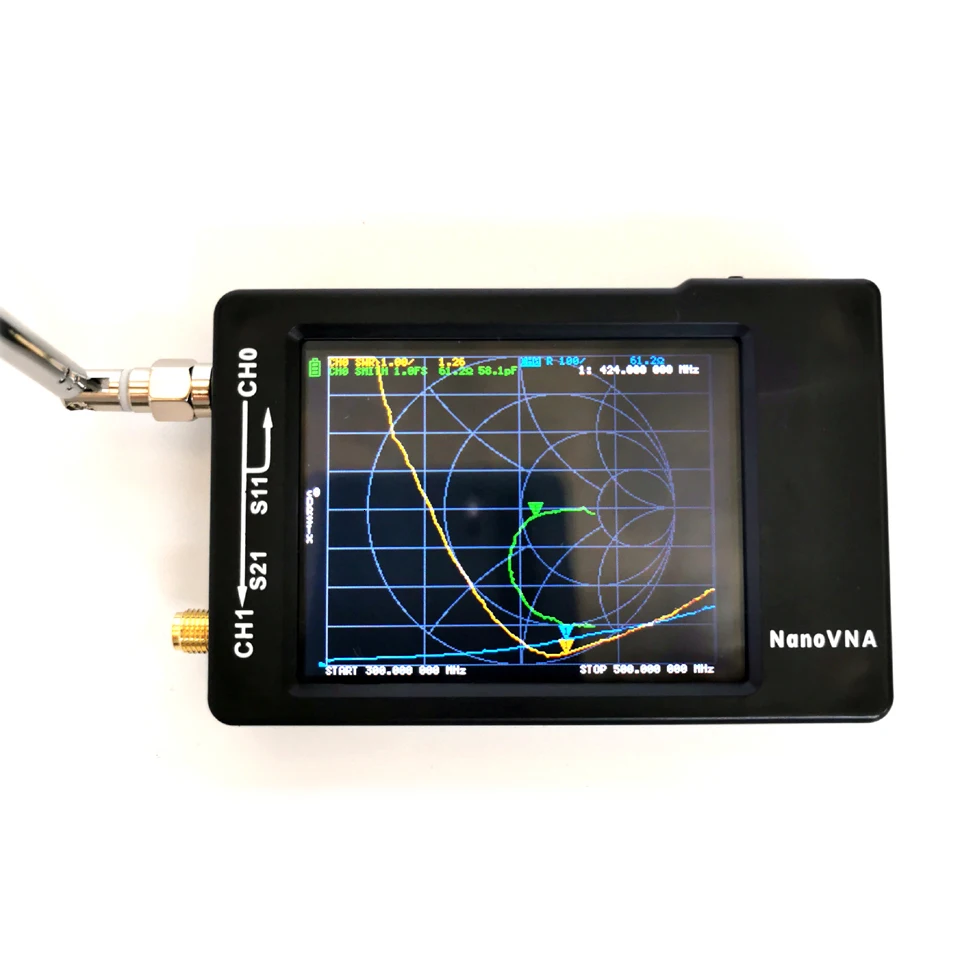

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

Особенности:

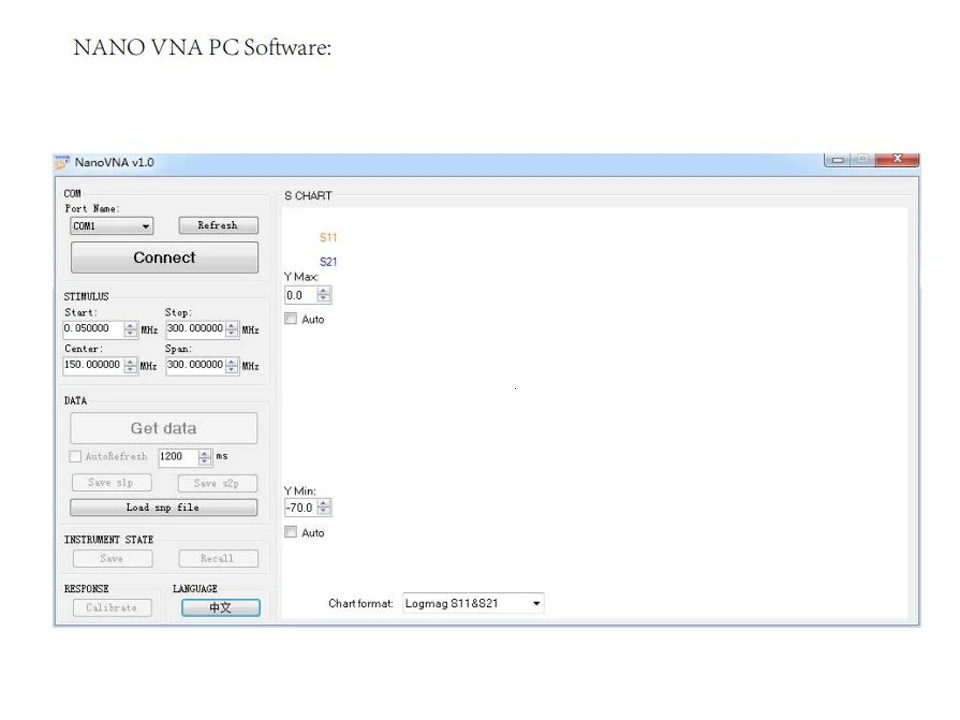

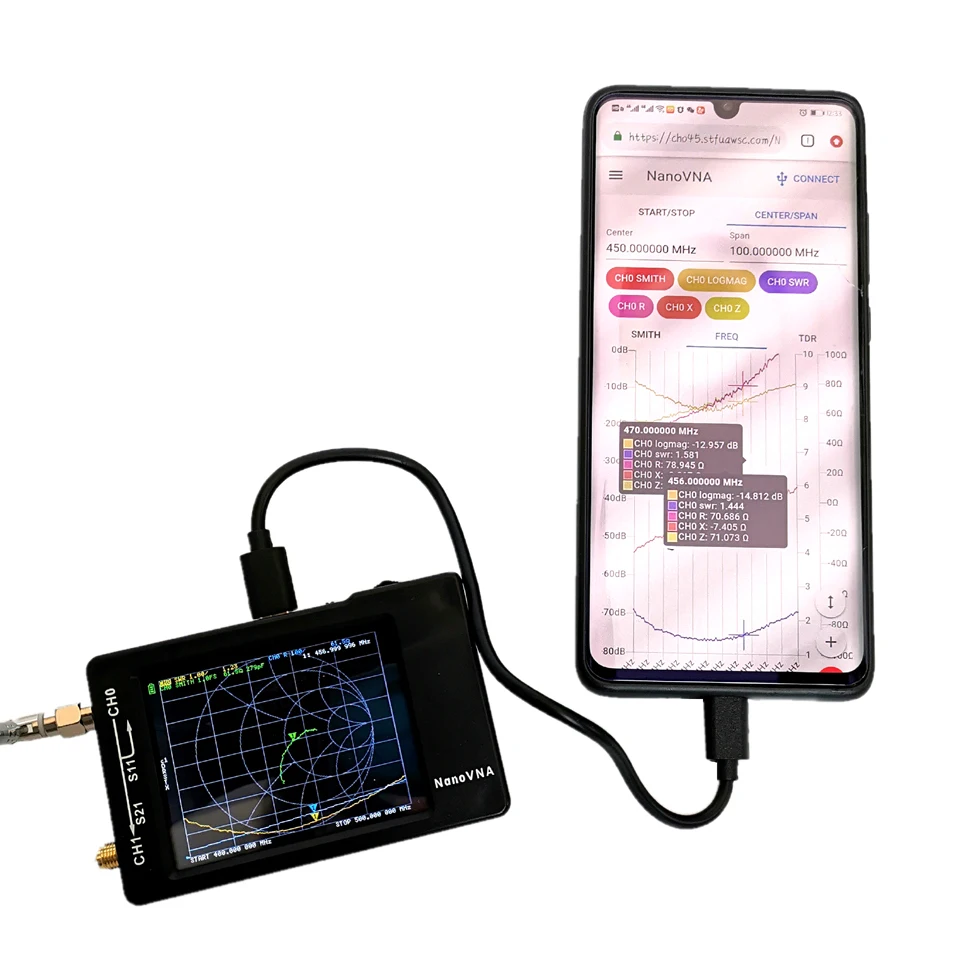

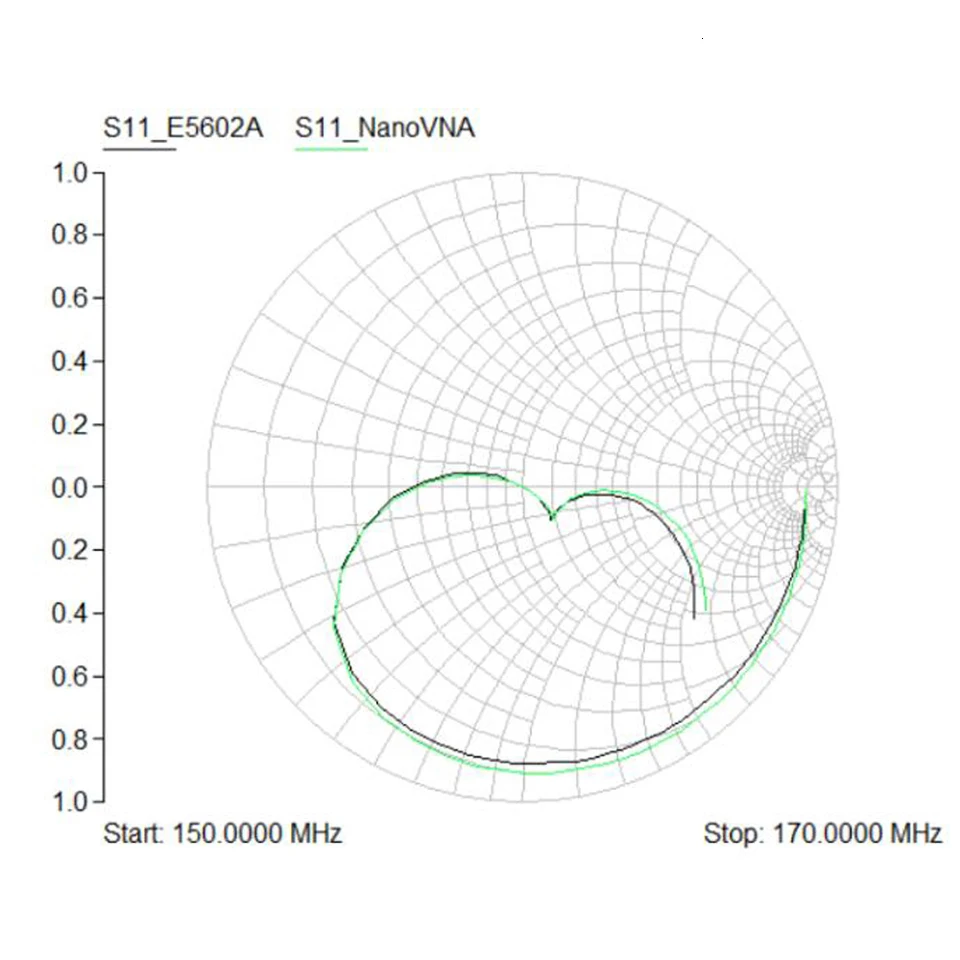

Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.
Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.

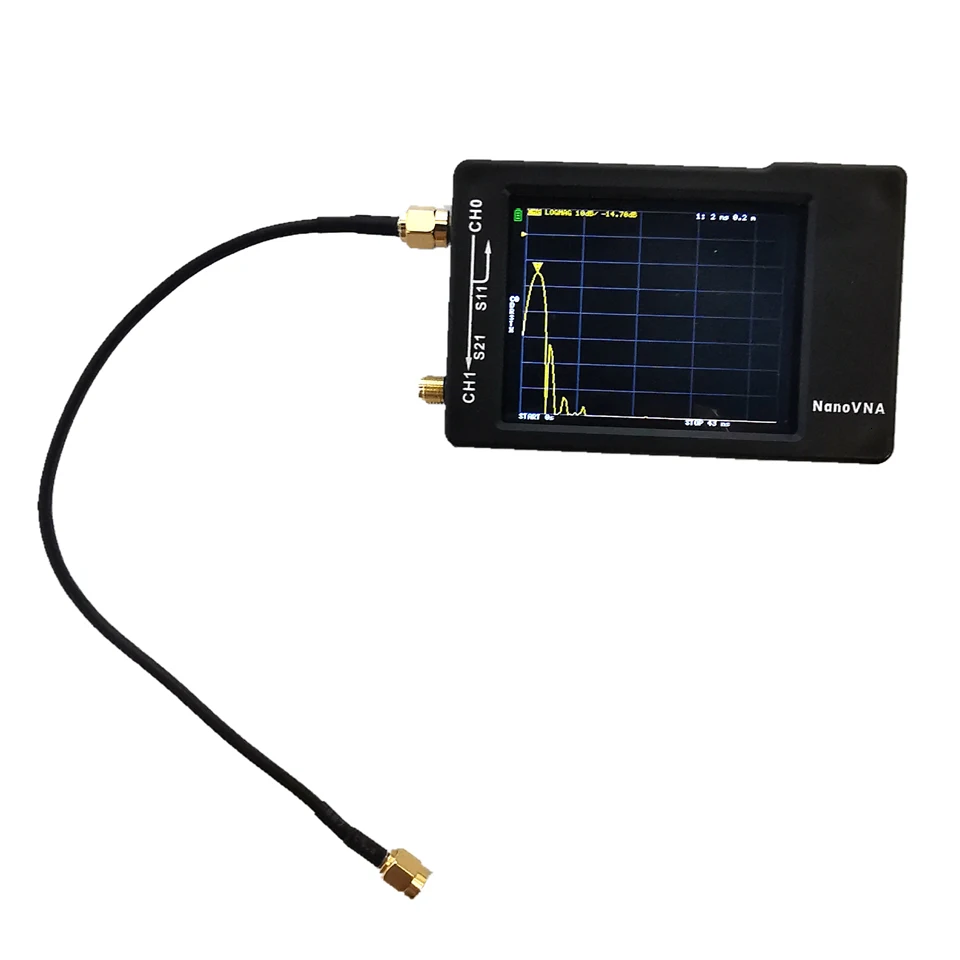

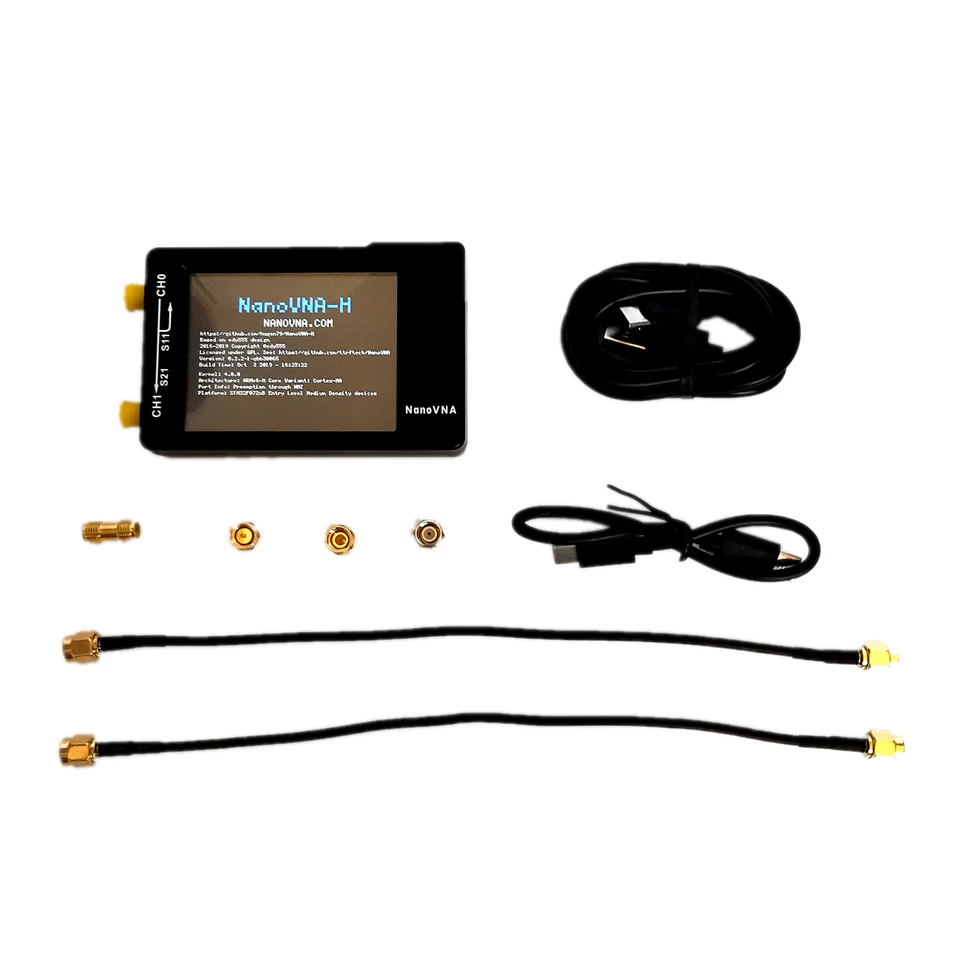

Это в основном для изучения клиентов, которые могут DIY, вам нужно подготовить кабель SMA самостоятельно.
Он не имеет металлического щита. Главное преимущество заключается в том, что пользователи с сильной способностью к использованию могут открыть устройство для просмотра структуры цепи. Тем не менее, при измерении частот выше 300 м, легко мешать другим сигналам. Поэтому этот продукт рекомендуется для изучения принципов и использования на более низких частотах.
Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.

Технические характеристики:

Материал печатная плата монтажа
Цвет: черный пластиковый чехол
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)
Порт SWR: <1,1

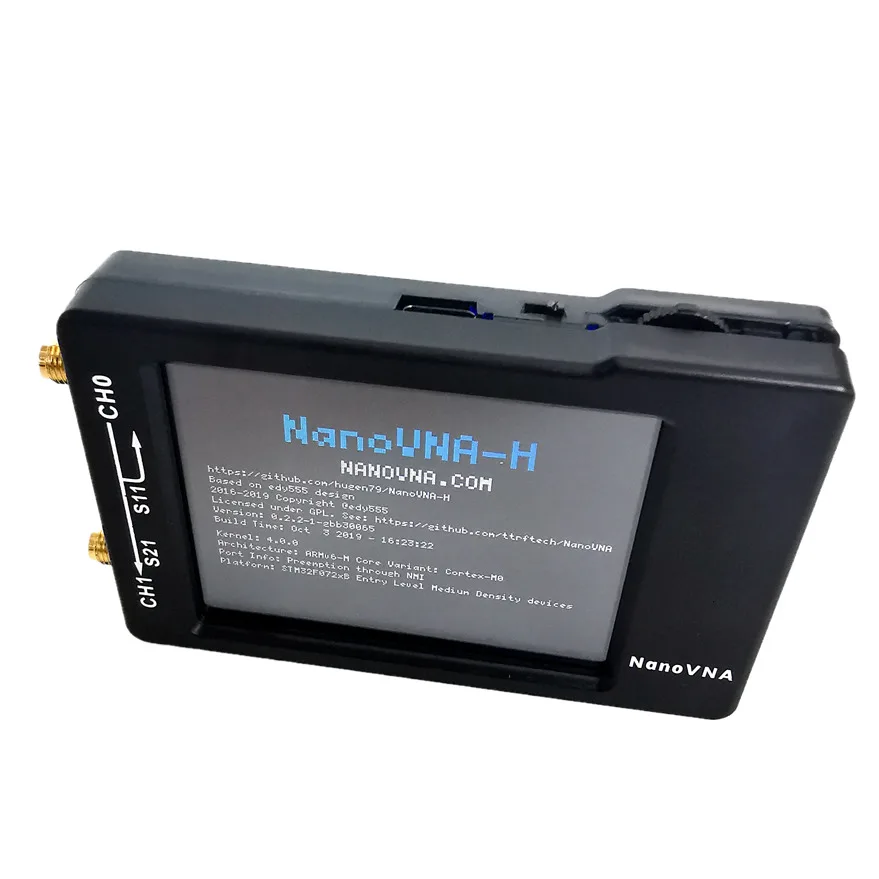

Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (серийный)
USB: 5 в 120 мА
Батарея: 3,7 v Батарея
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)
Посылка Вес: 245 г
