Raspberry Pi 4 дюйма 3,5 ЖК-дисплей сенсорный Экран 480x320 для 1920x108 0 Подсветка Регулируемый Дисплей для RPI 4B/B +/3B/Zero Saber ПК

Введение:

Это совместимому с HDMI сенсорный ЖК-дисплей для Raspberry Pi, с 3,5 дюйма и 4 дюйма размер. ЖК-дисплей поддерживает регулировку подсветки и имеет аудиовыход poert. Он может использоваться как для Raspberry Pi, так и для ПК. При использовании для Raspberry Pi, он поддерживает все версии Raspberry Pi (Raspberry Pi A , B и Zero нужен другой HDMI-совместимый кабель), но система должна настроить, обеспечить метод. При использовании для ПК просто подключите кабель, совместимый с HDMI, поддерживает Windows,Linux, не требует драйвера.

3,5 дюймов ЖК-дисплей:

Характеристика:
1. 3,5 дюймов стандартного отображения, поддержка, совместимому с HDMI вход переменного тока, частота обновления выше 60FPS
2. Физическое разрешение 480x320, настраиваемое разрешение программного обеспечения до 1920x1080

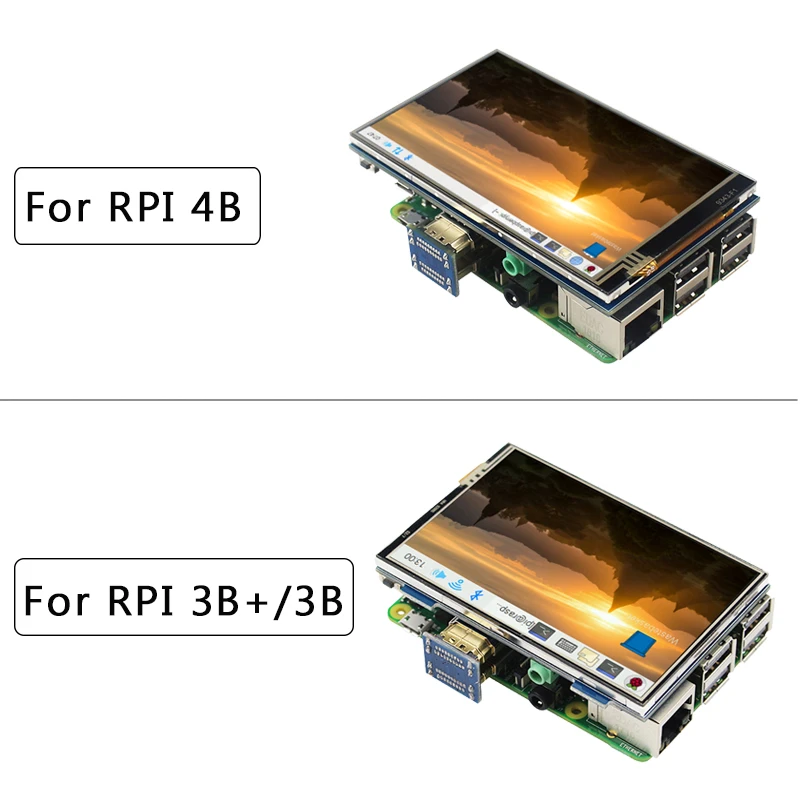

3. Он совместим с основными мини-ПК, такими как Raspberry Pi, BB Black, Banana Pi
4. Он также может использоваться как универсальный HDMI-совместимый дисплей, соединяющий компьютеры.
6. Используйте d как Raspberry Pi дисплей, который поддерживает Raspbian, Ubuntu, Kodi, Win10 IOT, одно касание. (Необходимо настроить систему, предоставить метод, если вы хотите использовать для другой системы, вам нужно настроить его)
7. Работает как монитор ПК, поддержка Win7, Win8, Win10 системы (без сенсорной функции)
8. Поддержка HDMI-совместимого аудиовыхода, яркость подсветки можно регулировать

Спецификация:
1. Размеры: 3,5 (дюйм)
2. Физическое разрешение: 480 × 320 (точки)
3. Программное обеспечение Регулируемое разрешение: 480 × 320 ~ 1920 × 1080 (точки)

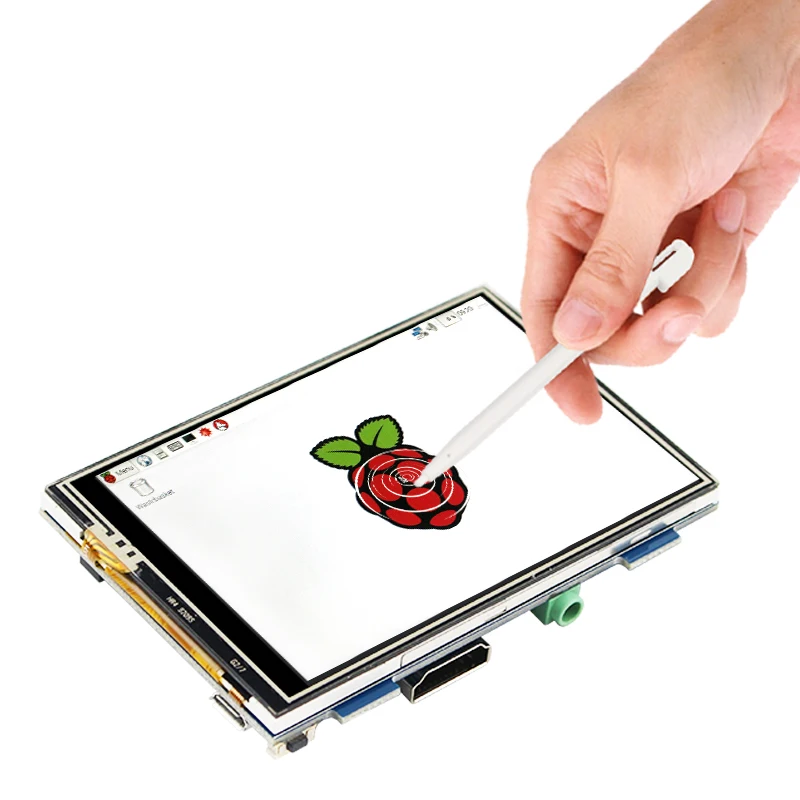

4. Прикосновение: сопротивление прикосновению
5. Рассеивание мощности: 0.20A * 5 В (яркость @ 100%)
0.15A * 5 вольт постоянного тока (Подсветка близко)

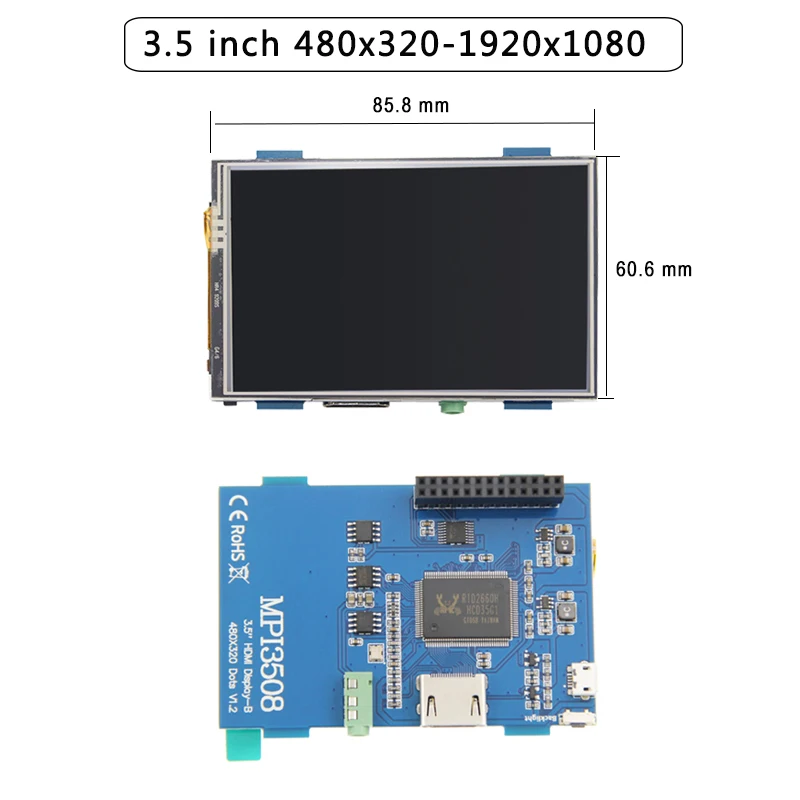

6. Размер продукта: 85,5*60,6 (мм)

Как использовать:
Пожалуйста, обратитесь к: http://www.lcdwiki.com/3.5inch_HDMI_Display
Пожалуйста, используйте нашу рекомендуемую систему для сенсорного экрана. Если вы используете другие системы, они могут не иметь функции касания или не работать. Вы должны настроить его самостоятельно. Поскольку Raspberry Pi может использоваться во многих системах, мы не можем сделать каждую систему совместимой с нашим сенсорным экраном.

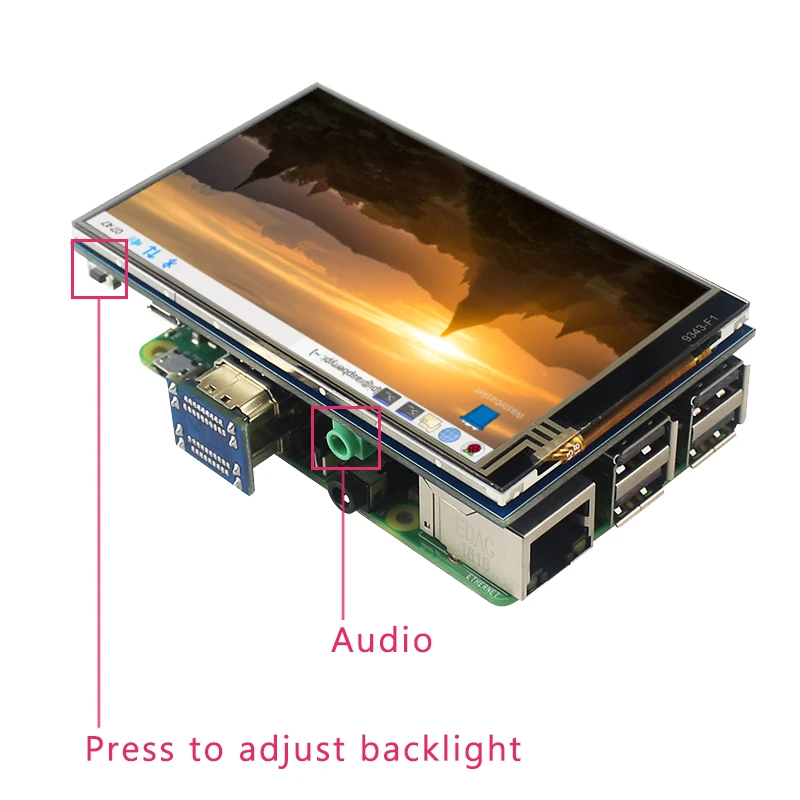

① Кнопка подсветки: кнопка регулировки яркости подсветки, короткое нажатие изменения подсветки на 10%, Длительное нажатие на 3 секунды для закрытия подсветки

② Интерфейс, совместимый с HDMI: интерфейс входного сигнала, совместимый с HDMI

③ Интерфейс усилителя: HDMI-совместимый интерфейс аудиовыхода

Интерфейс источника питания USB: обеспечивает питание для обычного дисплея (5 в 1 а)

⑤Транзакция raspberry pie 26PIN Основание: получает питание и возвращает касание из этой области при использовании в качестве монитора raspberry pie

4 дюйма ЖК-дисплей:

Характеристика:
4,0-дюймовый IPS со всех сторон дисплей, поддержка, совместимому с HDMI вход переменного тока, частота обновления до 60FPS
2. Физическое разрешение составляет 800x480, может регулироваться до 1920x1080
3. Raspberry Pi монитор с сопротивлением сенсорного управления (необходимо установить сенсорный драйвер)
4. Может использоваться в качестве стандартного hdmi-совместимого выходного устройства для дисплея компьютера (без сенсорной функции)
5. Совместимость со всеми версиями материнских плат raspberry Pi (raspberry Pi 1 поколение B и Zero нужен дополнительный кабель HDMI)
6. Поддержка HDMI-совместимого аудиовыхода, регулировка яркости подсветки
7. Поддержка Rasperry Pi OS(Raspbian),Ubuntu Mate,Kali-linux,Retropie,OctoPi system, перед использованием необходимо установить драйвер. Пожалуйста, не используйте для других систем.
Примечание: При использовании системы retropie имеется только драйвер для Raspberry Pi 3B +/3B/Zero, а не для Raspberry Pi 4B (из-за проблем с совместимостью)

Спецификация:
1. Размер экрана: 4,0 дюймов
2. Тип ЖК-дисплея: TFT (IPS)
3. Интерфейс модуля: HDMI-совместимый
4. Разрешение: 800*480 (пикселей). Настройте на 1920x1080
5. Контроллер сенсорного экрана: XPT2046
6. ЖК-драйвер IC : NT35510
7. Подсветка: светодиодный (регулируемый)
8. Потребляемая мощность: 0.16A * 5 В
9. Рабочая температура (℃) : -20 ~ 60
10. Размер модуля PCB 98*58 (мм)


Как использовать:
Пожалуйста, обратитесь к: http://www.lcdwiki.com/4inch_HDMI_Display-C

Пожалуйста, используйте нашу рекомендуемую систему для сенсорного экрана. Если вы используете другие системы, они могут не иметь функции касания или не работать. Вы должны настроить его самостоятельно. Поскольку Raspberry Pi может использоваться во многих системах, мы не можем сделать каждую систему совместимой с нашим сенсорным экраном.

Примечание:

Этот экран является портретным дисплеем по умолчанию на компьютере. Чтобы отобразить ландшафт, вам необходимо настроить его после каждого подключения.

Подходит для: ① 3,5 мм разъем для наушников: Выход звукового сигнала
② HDMI-Совместимость: используется для подключения основной платы и ЖК-дисплея для передачи, совместимой с HDMI
③ Micro USB: получить питание 5 В от USB, если ⑤-13*2 контактный разъем был подключен, что этот USB интерфейс не может быть подключен.
④ Кнопка регулировки подсветки: Короткое нажатие на изменение подсветки 10%, Длительное нажатие на несколько секунд для закрытия подсветки; Короткое нажатие для открытия подсветки
⑤ 13*2 контактный разъем: получить + 5 В питание от raspberry Pi до LCD, в то же время передача сенсорного сигнала обратно в Raspberry Pi.

Упаковочный лист:

Вариант 1:

1x4 дюймовый сенсорный экран ЖК-дисплей
1 х сенсорная ручка
1 х Micro HDMI-совместимый адаптер
(Не включает Raspberry Pi)

Вариант 2:

1x4 дюймовый сенсорный экран ЖК-дисплей
1 х сенсорная ручка
1 х HDMI-совместимый адаптер
(Не включает Raspberry Pi)

Вариант 3:

1x3,5 дюймов сенсорный экран ЖК-дисплей
1 х сенсорная ручка
1 х Micro HDMI-совместимый адаптер
1 x CD
(Не включает Raspberry Pi)

Вариант 4:

1x3,5 дюймов сенсорный экран ЖК-дисплей
1 х сенсорная ручка
1 х HDMI-совместимый адаптер
1 x CD
(Не включает Raspberry Pi)

Raspberry Pi в комплект не входит

Акриловый чехол для 4 дюйма Экран

Как собрать
