4 дюйма 3,5 Raspberry Pi 4 сенсорный Экран 800x480 Подсветка Регулируемый ЖК-дисплей Дисплей с аудио для Raspberry Pi 4B/3B +/3B ПК

Введение:

Это сенсорный экран для Raspberry Pi. Есть 3,5 дюймов (не IPS Экран) и 4 дюйма (IPS Экран) для выбора размера. Дисплей может регулировать подсветку и имеет порт аудиовыхода. Подключается к Raspberry Pi с помощью адаптера HDMI и GPIO портов. Не только для Raspberry Pi, он также может использоваться для ПК, но он не имеет функции касания при использовании на ПК. На экране необходимо использовать систему, которая настраивает драйвер для использования, поддерживает Raspbian/Ubuntu Mate/Kali/Retropie system, мы предоставляем Метод настройки (если вы хотите использовать для другой системы, вы должны настроить его самостоятельно)

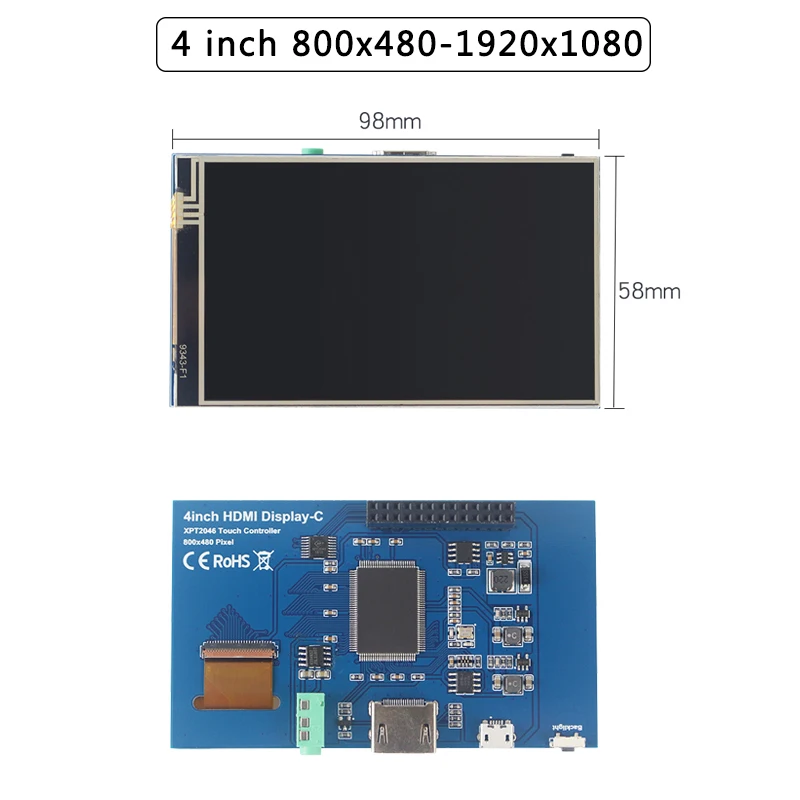

4 дюйма сенсорный Экран (IPS Экран):

Характеристика: 1. 4,0-дюймовый IPS со всех сторон дисплей, поддержка HDMI вход переменного тока, частота обновления до 60FPS 2. Физическое разрешение составляет 800x480, может регулироваться до 1920x1080 3. Raspberry Pi монитор с сопротивлением сенсорного управления (необходимо установить сенсорный драйвер) 4. Может использоваться как стандартное выходное устройство HDMI для дисплея компьютера (без сенсорной функции) 5. Совместимость со всеми версиями материнских плат raspberry Pi (raspberry Pi 1 поколение B и Zero нужен дополнительный кабель HDMI) 6. Поддержка аудио выхода HDMI, регулировка яркости подсветки Спецификация: 1. Размер экрана: 4,0 дюймов 2. Тип ЖК-дисплея: TFT (IPS) 3. Интерфейс модуля: HDMI 4. Разрешение: 800*480 (пикселей). Настройте на 1920x1080 5. Контроллер сенсорного экрана: XPT2046 6. ЖК-драйвер IC : NT35510 7. Подсветка: светодиодный (регулируемый) 8. Потребляемая мощность: 0.16A * 5 В 9. Рабочая температура (℃) : -20 ~ 60 10. Размер модуля PCB 98*58 (мм)

13*2 контактный разъем определение интерфейса:

Подходит для: ① 3,5 мм разъем для наушников: Выход звукового сигнала ② HDMI: используется для подключения основной платы и ЖК-дисплея для передачи HDMI ③ Micro USB: получить питание 5 В от USB, если ⑤-13*2 контактный разъем был подключен, что этот USB интерфейс не может быть подключен. ④ Кнопка регулировки подсветки: Короткое нажатие на изменение подсветки 10%, Длительное нажатие на несколько секунд для закрытия подсветки; Короткое нажатие для открытия подсветки ⑤ 13*2 контактный разъем: получить + 5 В питание от raspberry Pi до LCD, в то же время передача сенсорного сигнала обратно в Raspberry Pi.

Чехол для 4 дюйма Экран

Если вы хотите, чтобы ваш акриловый чехол для 4 дюймовый сенсорный экран, пожалуйста, нажмите на фото

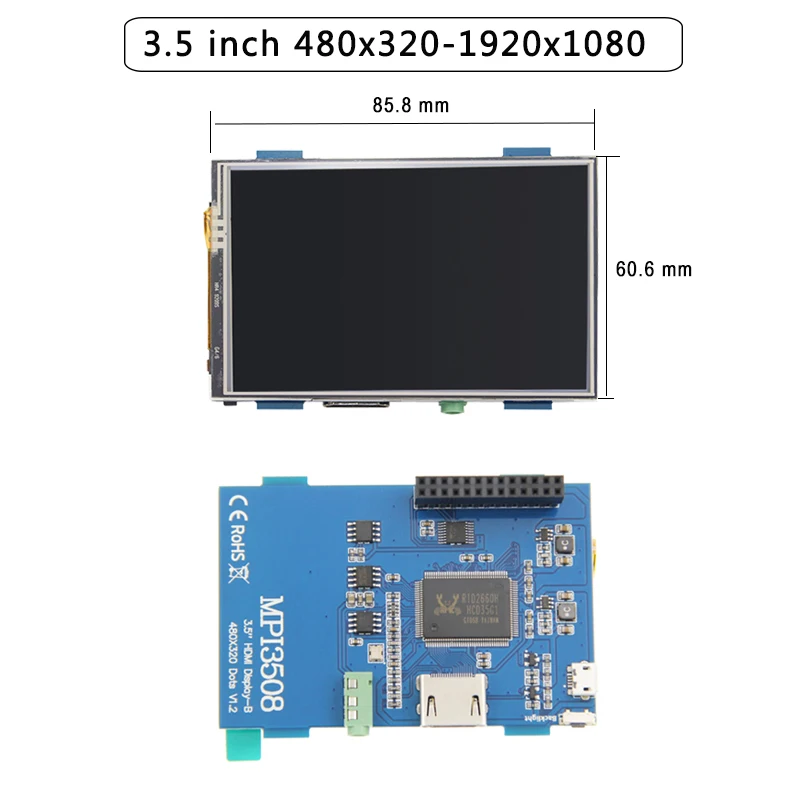

3,5 дюймов Touh Экран (не IPS Экран):

Характеристика: 1. 3,5 дюймов стандартного отображения, поддержка HDMI вход переменного тока, частота обновления выше 60FPS 2. Физическое разрешение 480x320, настраиваемое разрешение программного обеспечения до 1920x1080 3. Он совместим с основными мини-ПК, такими как Raspberry Pi, BB Black, Banana Pi 4. Он также может использоваться как универсальный HDMI дисплей, соединяющий компьютеры. 6. Используйте d как Raspberry Pi дисплей, который поддерживает Raspbian, Ubuntu, Kodi, Win10 IOT, одно касание. (Необходимо настроить систему, предоставить метод, если вы хотите использовать для другой системы, вам нужно настроить его) 7. Работает как монитор ПК, поддержка Win7, Win8, Win10 системы (без сенсорной функции) 8. Поддержка HDMI аудиовыхода, яркость подсветки можно регулировать Спецификация: 1. Размеры: 3,5 (дюйм) 2. Физическое разрешение: 480 × 320 (точки) 3. Программное обеспечение Регулируемое разрешение: 480 × 320 ~ 1920 × 1080 (точки) 4. Прикосновение: сопротивление прикосновению 5. Рассеивание мощности: 0.20A * 5 В (яркость @ 100%) 0.15A * 5 вольт постоянного тока (Подсветка близко) 6. Размер продукта: 85,5*60,6 (мм)

① Кнопка подсветки: кнопка регулировки яркости подсветки, короткое нажатие изменения подсветки на 10%, Длительное нажатие на 3 секунды для закрытия подсветки ②Интерфейс HDMI: входной интерфейс сигнала HDMI ③ Интерфейс усилителя: HDMI аудио выходной интерфейс Интерфейс источника питания USB: обеспечивает питание для обычного дисплея (5 в 1 а) ⑤Транзакция raspberry pie 26PIN Основание: получает питание и возвращает касание из этой области при использовании в качестве монитора raspberry pie

Как использовать экран Touh

1. Для 4 дюймовый сенсорный экран, пожалуйста, обратите внимание: Http://www.lcdwiki.com/4inch_HDMI_Display-C 2. Для 3,5 дюймов сенсорный экран, пожалуйста, обратите внимание: Http://www.lcdwiki.com/3.5inch_HDMI_Display Если у вас есть какие-либо проблемы, пожалуйста, свяжитесь с нами. Пожалуйста, используйте нашу рекомендуемую систему для сенсорного экрана. Если вы используете другие системы, они могут не иметь функции касания или не работать. Вы должны настроить его самостоятельно. Поскольку Raspberry Pi может использоваться во многих системах, мы не можем сделать каждую систему совместимой с нашим сенсорным экраном.

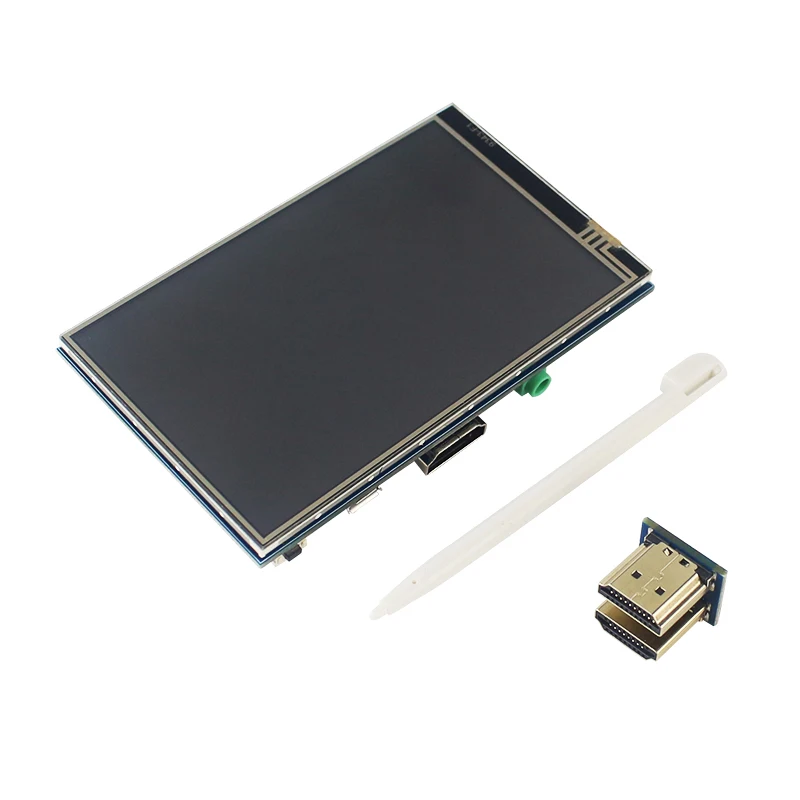

Упаковочный лист:

Вариант 1:

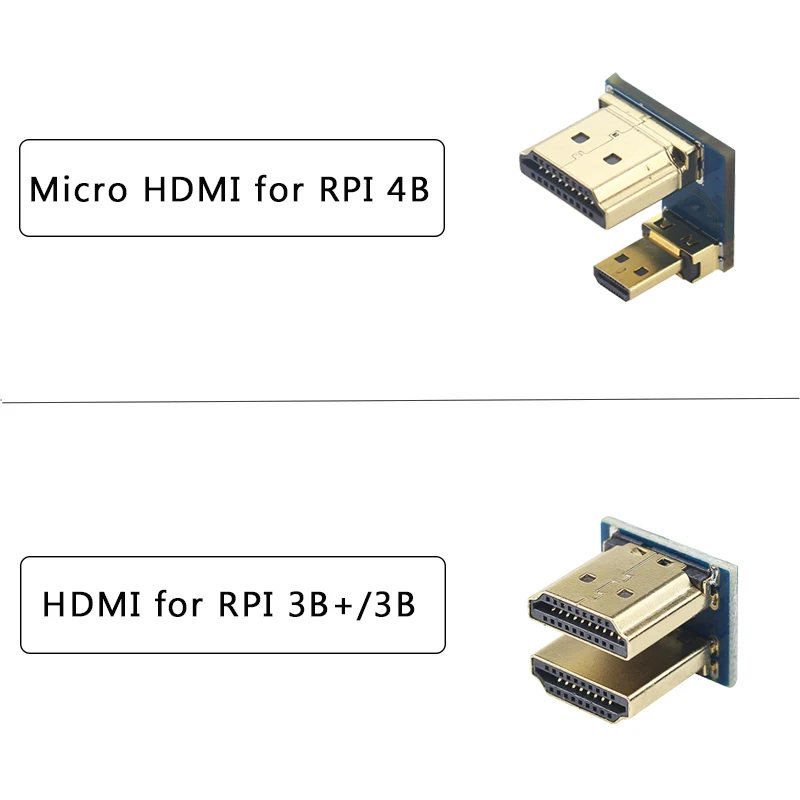

1x4 дюймовый сенсорный экран 1 х сенсорная ручка Адаптер MIicro HDMI-1 шт. (Не включает Raspberry Pi)

Вариант 2:

1x4 дюймовый сенсорный экран 1 х сенсорная ручка 1 х HDMI адаптер (Не включает Raspberry Pi)

Вариант 3:

1x3,5 дюймов сенсорный экран 1 х сенсорная ручка Адаптер MIicro HDMI-1 шт. (Не включает Raspberry Pi)

Вариант 4:

1x3,5 дюймов сенсорный экран 1 х сенсорная ручка 1 х HDMI адаптер (Не включает Raspberry Pi)

Raspberry Pi в комплект не входит

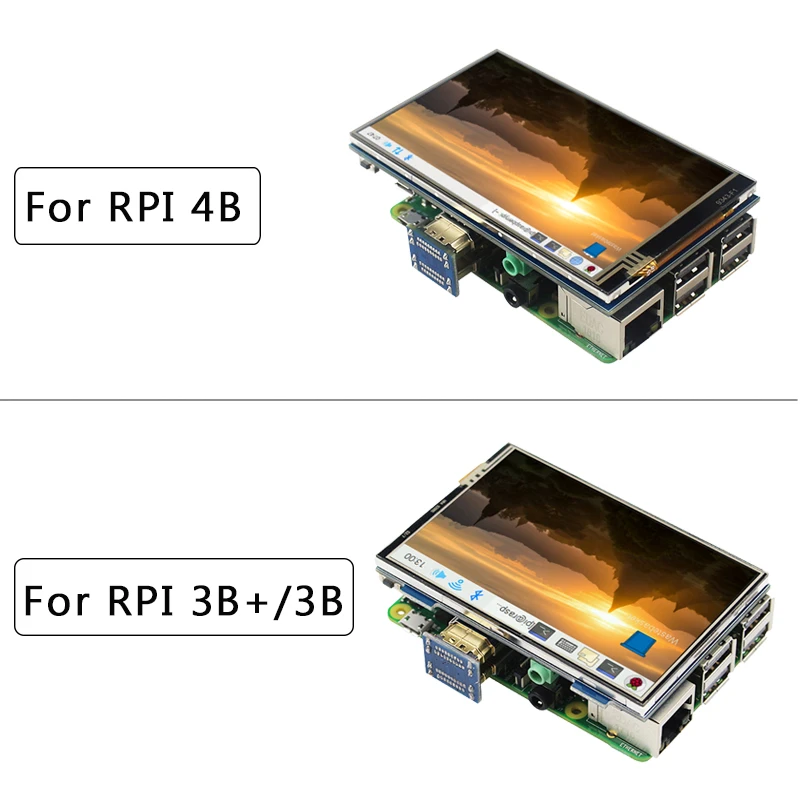

Как собрать
