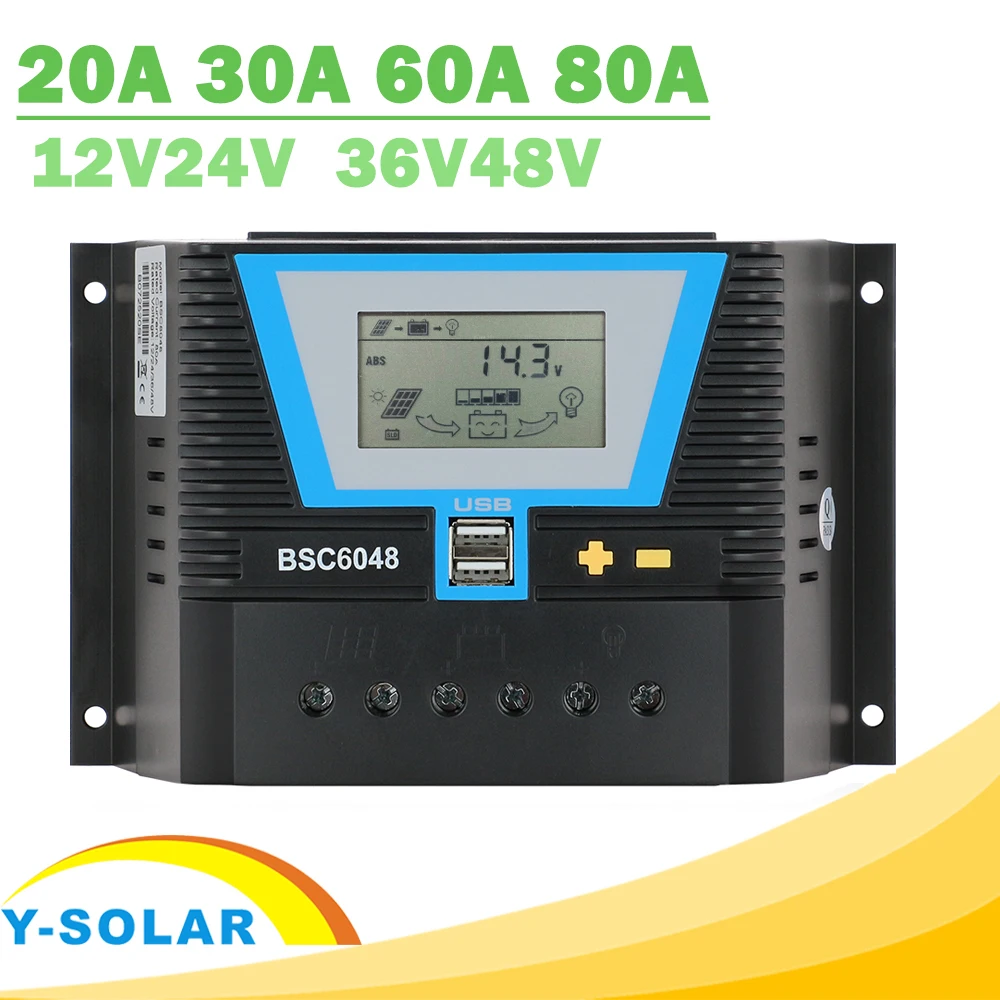

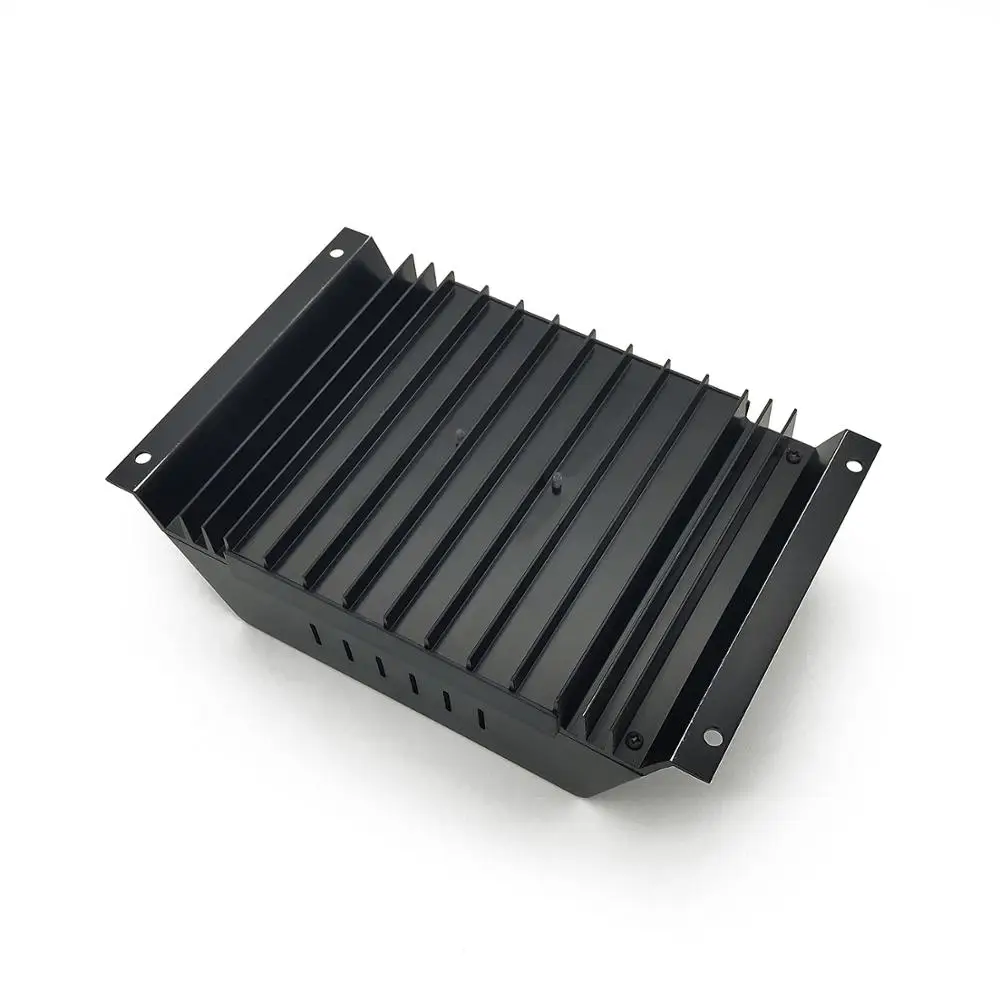

ШИМ-Регулятор солнечной панели 20 А 30 60 80 солнечная система подсветильник ка

ШИМ-Регулятор солнечной панели 20 А 30 60 80 солнечная система подсветильник ка

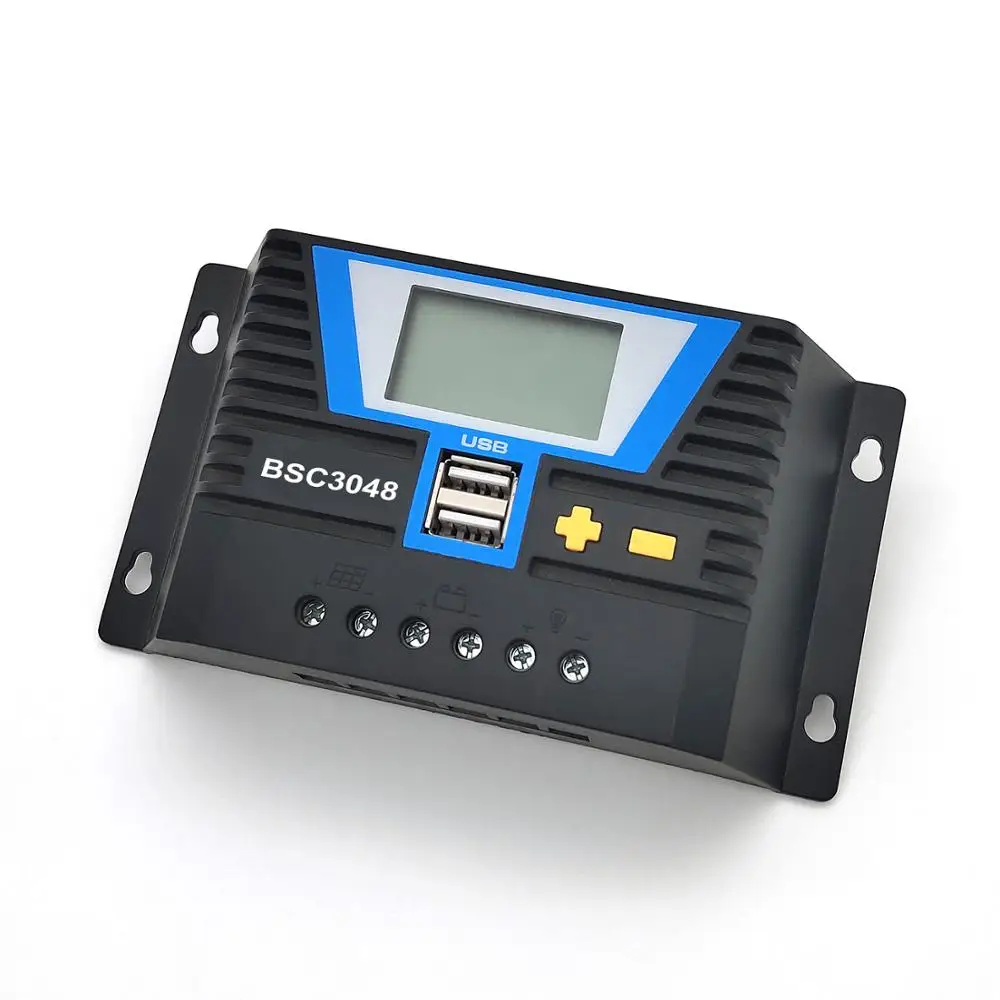

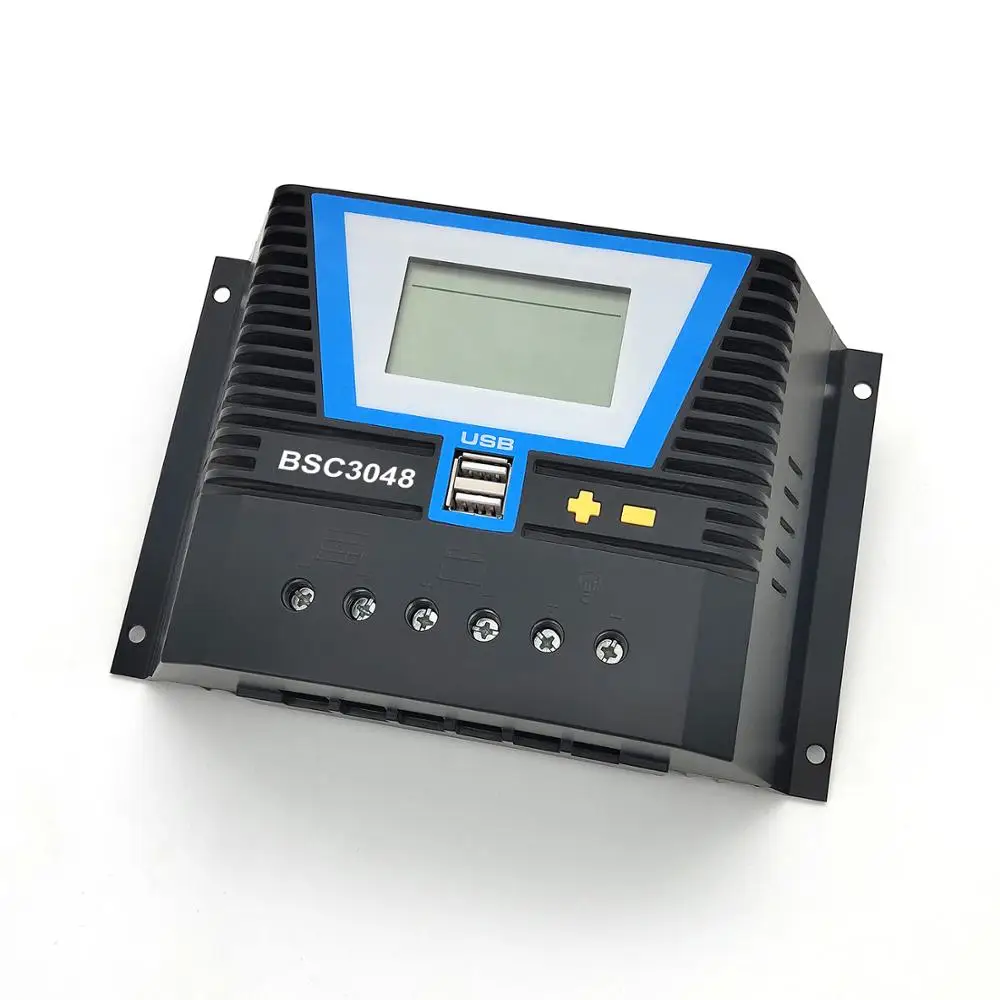

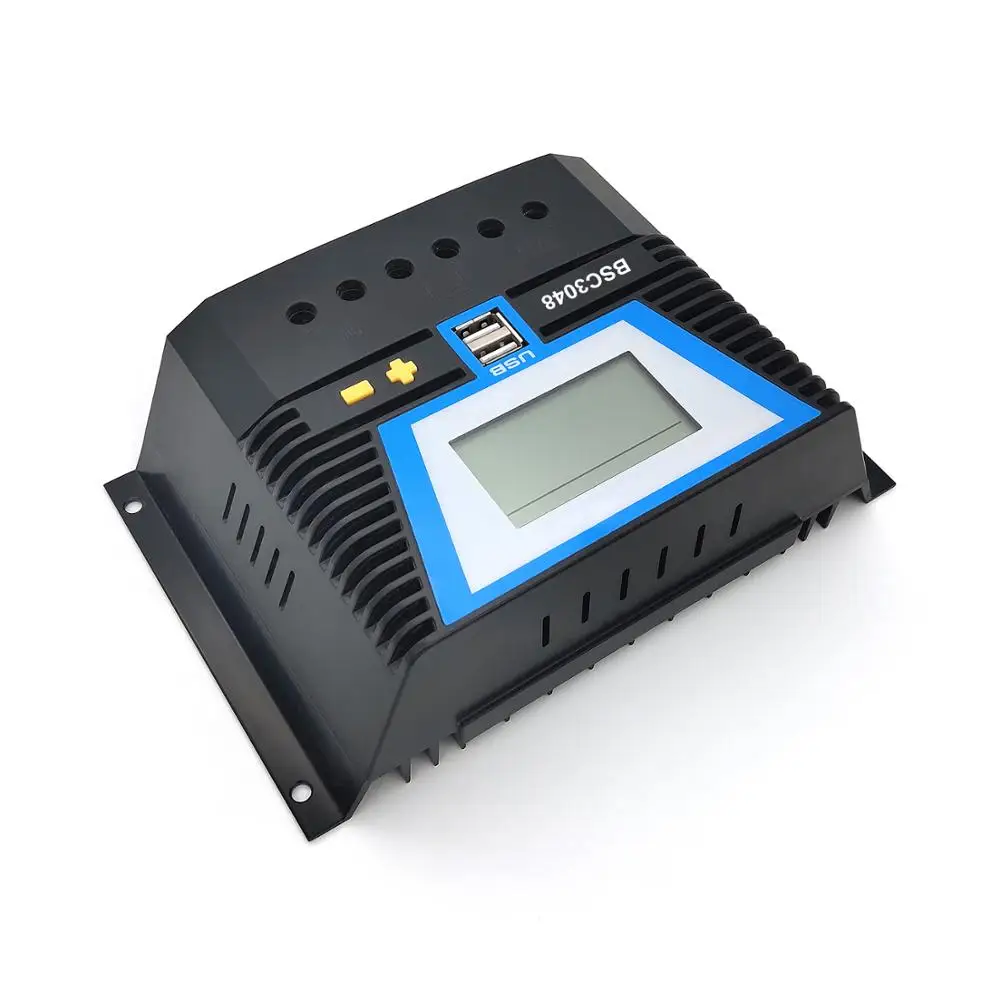

Этот контроллер серии-это контроллер заряда PWM со встроенным ЖК-дисплеем, который использует самую передовую цифровую технику. Различные режимы контроля нагрузки позволяют широко использовать на солнечной вне сети системы, светофора, солнечный уличный светильник и т. Д.

Обратите внимание: 20A is cСоответствующая 12В/24В Системы; 30A 60A 80A являетсяCСоответствующая до 12V 24V 36V 48V Системы

Системы напряжение батареи 12V/24V или 12V/24V/36V/48V автоматическое распознавание;

Интеллигентая (ый) 4 этапа зарядки PWM: навалом, поглощение, выравнить, плавающий;

ЖК-дисплей с подсветкой показывает операционные данные устройства и рабочее состояние;

Humanized простое управление кнопками; Регулируемые параметры контроля заряда-разряда;

Поддержка большего количества видов батарей: свинцово-кислотная батарея (герметичная, гелевая, затопленная) и литиевая батарея (LiCoMnNiO2, LiFePO4);

Несколько режимов контроля нагрузки: 24 часа работы, светильник, светильник, двойной контроль времени;

Автоматическая компенсация температуры и накопленная функция заряда и разряда кВт-ч;

Двойной USB выход 5V/2A;

Идеальная электронная защита

Обратите внимание:

Эта серия является положительным наземным контроллером. Любое положительное соединение солнечной панели, нагрузки или батареи может быть заземлено.

Предохранитель должен быть установлен как можно ближе к батарее, Предполагаемое расстояние составляет около 150 мм;

Если в системе необходим инвертор или другая нагрузка с большим стартовым током, подключите его к батарее, а не к солнечному контроллеру;

При отключении системы заказ будет отменен

Примечание:

После подключения к батарее, ЖК-дисплей перейдет в интерфейс, который автоматически распознает уровень напряжения батареи, через 3 секунды он войдет в основной интерфейс ЖК-дисплея;

Выравнивание заряда будет происходить через каждые 90 раз, Плавающий заряд или один заряд в течение трех месяцев;

По умолчанию максимальный зарядный ток литиевой батареи составляет 5А, но он может быть скорректирован пользователями в диапазоне номинального тока.

Под интерфейсом накопленной кВтч нажмите кнопку «+», чтобы очистить значение;

Когда не работает 30s, интерфейс вернется к основному интерфейсу, и задний светильник будет выключен

Солнечная панель с обратной полярностью

Батарея обратной полярности

Батарея Reverse-разрядки

Защита от перегрева

Батарея от перегрузки по току

Нагрузки от перегрузки

Нагрузки Защита от короткого замыкания

Батарея с низким уровнем Напряжение

Батарея сверх-Напряжение

Оснащено молниезащитой

Максимальный ток

10A/20A

30A/40A

50A/60A

80A

Батарея Напряжение

12V/24V Авто

12 В/24 В/36 В/48 в авто

Макс PV открытое напряжение цепи

100V

Собственного потребления

≤ 30mA

Петля Напряжение падение

≤ 0,3 V

USB Выход

5V/2A * 2

Температура компенсация

-4 мВ/℃/2 в (25 ℃)

Операционной Температура

-20 ℃ ~ + 50 ℃

Категория защиты

IP32

Влажность

95%, без конденсации

Терминалы

8AWG/10mm м²

6AWG/16mm м²

4AWG/25mm м²

Монтажное отверстие Размеры

137 * 52mm-Φ6mm

177 * 60mm-Φ5mm

190 * 104mm-Φ5mm

Измерение

147*82*36 мм

187*96*47 мм

200*132*61 мм

200*132*62 мм с наружной резьбой

Вес

0,22 КГ

0,19 кг

0,4 кг

0,73 кг

0,79 кг

Под интерфейсом типов батарей нажмите кнопку «+» в настройках типа, затем нажмите кнопку «+» или «-», чтобы выбрать тип батареи, И затем снова нажмите «+» для сохранения и выхода.

Значок

Тип батареи

SLD

Герметичный аккумулятор (по умолчанию)

Гель

Гель Батарея

FLD

Затопленной Батарея

USE1

Свинцово-кислотная батарея (пользовательское определение)

3,2-4

LiFePO4: 3,2 V-4S /8S /12S /16S

3,2-5

LiFePO4: 3,2 V-5S /10S /15S /20S

3,7-3

LiCoMnNiO2: 3,7 V-3S /6S /9S /12S

3,7-4

LiCoMnNiO2: 3,7 V-4S /8S /12S /16S

USE2

Литиевая батарея (пользовательский)

Диапазон автоматической идентификации напряжения батареи:

Батарея типа

Зарядное устройство для свинцово-кислотных Батарея

Литиевая батареяБатарея

LiFePO4

3,2 V-4

LiFePO4

3,2 V-5

LiCoMnNiO2

3,7 V-3

LiCoMnNiO2

3,7 V-4

12V Системы

≤ 17,6 V

≤ 18V

≤ 22,5 V

≤ 15,9 V

≤ 21,2 V

24V Системы

≤ 29,9 V

≤ 30,4 V

≤ 38V

≤ 26,9 V

≤ 35,8 V

Е-байка 36В Системы

≤ 42,1 V

≤ 42,8 V

≤ 53,5 V

≤ 37,8 V

≤ 50,4 V

48V Системы

> 42,1 V

> 42,8 V

> 53,5 V

> 37,8 V

> 50,4 V

 Параметры управления свинцово-кислотным аккумулятором:

Зарядное устройство для свинцово-кислотных Батарея Типы

SLD

Гель

FLD

Батарея Напряжение уровня

12V

24V

Е-байка 36В

48V

12V

24V

Е-байка 36В

48V

12V

24V

Е-байка 36В

48V

Поплавок

Зарядка Напряжение

13,8 V

27,6 V

41,4 V

55,2 V

13,8 V

27,6 V

41,4 V

55,2 V

13,8 V

27,6 V

41,4 V

55,2 V

Поглощения

Зарядка Напряжение

14,4 V

28,8 V

43,2 V

57,6 V

14,2 V

28,4 V

42,6 V

56,8 V

14,6 V

29,2 V

43,8 V

58,4 V

Выравнивания

Зарядка Напряжение

14,6 V

29,2 V

43,8 V

58,4 V

Нет

14,8 V

29,6 V

44,4 V

59,2 V

Время зарядки

Поглощения/выравнивания

2 часа

Типы свинцово-кислотных батарей

SLD / Гель / FLD

Батарея Напряжение уровня

12V

24V

Е-байка 36В

48V

Низкая Напряжение отключения

10,7 V

21,4 V

32,1 V

42,8 V

Повторное подключение низкого напряжения

12,6 V

25,2 V

37,8 V

50,4 V

Отключение нагрузки от перенапряжения

16V

32V постоянного тока

48V

64V

Нагрузка выше Напряжение Повторное подключение

15,5 V

31V

46,5 V

62V

Литиевая батареяТип батареи

LiFePO4

Значок

3,2-4

3,2-5

БатареяSМатериалNUmber

4S

8S

12S

16S

5S

10S

15S

20S

Восстановление

Зарядка Напряжение

13,6 V

27,2 V

40,8 V

54,4 V

17V

34V

51V

68V

Постоянная

Зарядка Напряжение

14,4 V

28,8 V

43,2 V

57,6 V

18V

Е-байка 36В

54в

72V

Единый зарядный ток никель-металл

0.1A

0.1A

Низкая Напряжение

Отключения

11,2 V

22,4 V

33,6 V

44,8 V

14В

28V

42В

56в

Низкая Напряжение

Повторное подключение

12,8 V

25,6 V

38,4 V

51,2 V

16V

32V постоянного тока

48V

64V

Отключение нагрузки от перенапряжения

18,5 V

37V

55,5 V

74V

18,5 V

37V

55,5 V

74V

Нагрузка выше Напряжение Повторное подключение

18V

Е-байка 36В

54в

72V

18V

Е-байка 36В

54в

72V

Литиевая батареяТип батареи

LiCoMnNiO2

Значок

3,7-3

3,7-4

БатареяSМатериалNUmber

3S

6S

9S

12S

4S

8S

12S

16S

Восстановление

Зарядка Напряжение

12V

24V

Е-байка 36В

48V

16V

32V постоянного тока

48V

64V

Постоянная

Зарядка Напряжение

12,6 V

25,2 V

37,8 V

50,4 V

16,8 V

33,6 V

50,4 V

67,2 V

Единый зарядный ток никель-металл

0.1A

0.1A

Низкая Напряжение

Отключения

9,9 V

19,8 V

29,7 V

39,6 V

13,2 V

26,4 V

39,6 V

52,8 V

Низкая Напряжение

Повторное подключение

11,1 V

22,2 V

33,3 V

44,4 V

14,8 V

29,6 V

44,4 V

59,2 V

Нагрузка выше Напряжение

Отключения

18,5 V

37V

55,5 V

74V

18,5 V

37V

55,5 V

74V

Нагрузка выше Напряжение

Повторное подключение

18V

Е-байка 36В

54в

72V

18V

Е-байка 36В

54в

72V
