ПВоздуховодDОписание

Микроволновый датчик движения-это микроволновый детектор движущихся объектов, разработанный с использованием доплеровского радарного принципа. В отличие от обычных инфракрасных детекторов, микроволновые датчики обнаруживают движение объекта путем обнаружения микроволн, отраженных от объекта. Объект обнаружения не будет ограничен человеческим телом, и есть много других вещей. Микроволновый датчик не зависит от температуры окружающей среды, имеет большой диапазон обнаружения и высокую чувствительность и широко используется в промышленных, транспортных и гражданских устройствах, таких как скорость транспортного средства, автоматические двери, сенсорные огни и парковочные датчики.

Из-за универсальности объектов обнаружения микроволнового датчика, в реальных Жизненных целях, он будет сочетаться с другим датчиком для целевого обнаружения. Такой как микроволновый датчик + инфракрасный пироэлектрический датчик, может эффективно определить, прошел ли кто-то, не будет солнце, был нарушен цветом одежды, не будет отвечать на другие предметы.

Особенности

Этот метод обнаружения имеет следующие преимущества по сравнению с другими методами обнаружения:

1. Бесконтактное обнаружение;

2. Не влияет на температуру, влажность, шум, поток воздуха, пыль, светильник и т. д., подходит для суровых условий;

3. Защита от радиочастотных помех;

4. Выходная мощность небольшая, не вредит конструкции тела;

5. Расстояние обнаружения;

6. Поддержка обнаружения нежизненных объектов

7. Направление микроволновой печи очень хорошее, скорость равна скорости светильник.

ПродуктПArameters

• Рабочее напряжение: 5 В ± 0,25 V;

· Рабочий ток (CW): 50 мА макс., 30 мА типичный;

· Размер: R = 30,6 мм.

Параметры выбросов:

· Расстояние обнаружения: используется с адаптерной пластиной или контрольной схемой ниже, 2-16 м постоянно регулируется (минимум 2 м, максимум 16 м);

· Частота излучения гелием: 10,525 ГГц;

· Точность настройки частоты: 3 МГц;

· Выходная мощность (минимум): 13dBm EIRP;

· Гармоническое излучение: <-10 дБм;

· Средний ток (5% постоянного тока) : 2 мА typ;

· Ширина импульса (мин.): 5uSec;

· Рабочий цикл (мин): 1%.

Получить параметры:

· Чувствительность (10 дБ Отношение S/N) 3 Гц до 80 Гц полоса пропускания: -86dBm;

· 10,3 Гц до 80 Гц пропускная способность помех 10uV;

· Коэффициент усиления антенны: 8dBi;

· Вертикальная Ширина луча 3 дБ: 36 градусов;

· Уровень воды 3 дБ Ширина луча: 72 градусов;

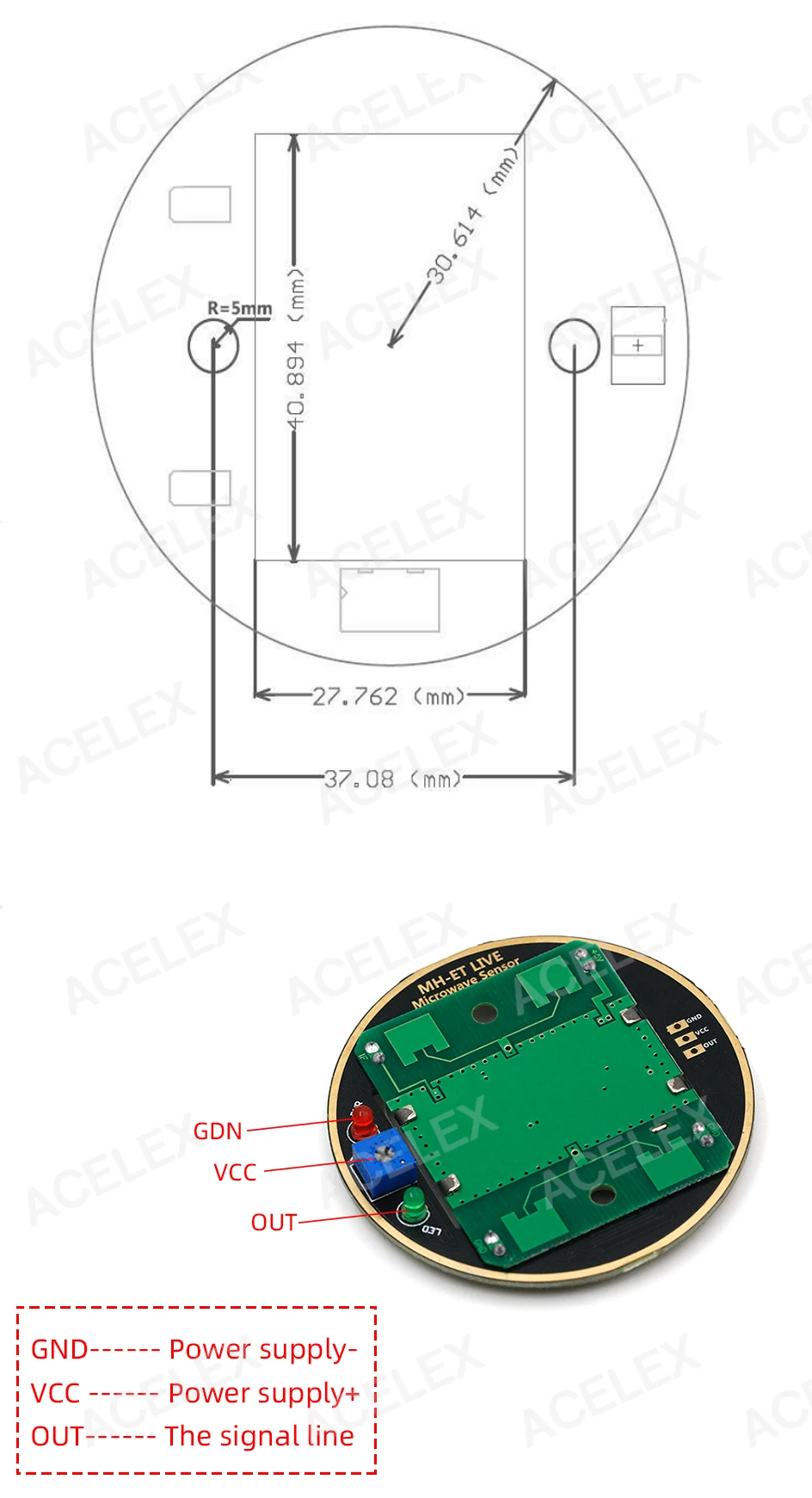

Таблица размеров Описание штифта:

1. Рабочий индикатор питания

2. Ручка регулировки расстояния обнаружения: Датчик имеет Непрерывный регулируемый диапазон 2-16 м, потенциометр регулируется по направлению мин И расстояние обнаружения уменьшено; Потенциометр отрегулирован против минимального направления И расстояние обнаружения увеличивается.

3. Индикатор рабочего состояния: при обнаружении объекта светильник горит или мигает.
