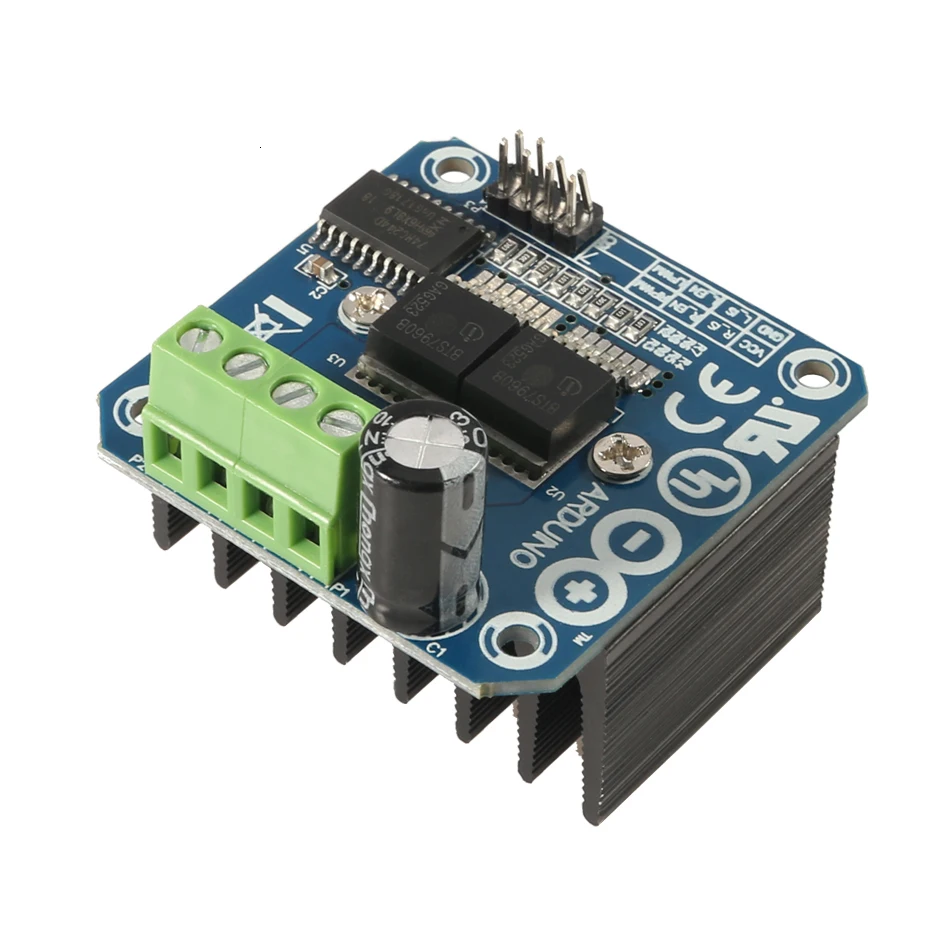

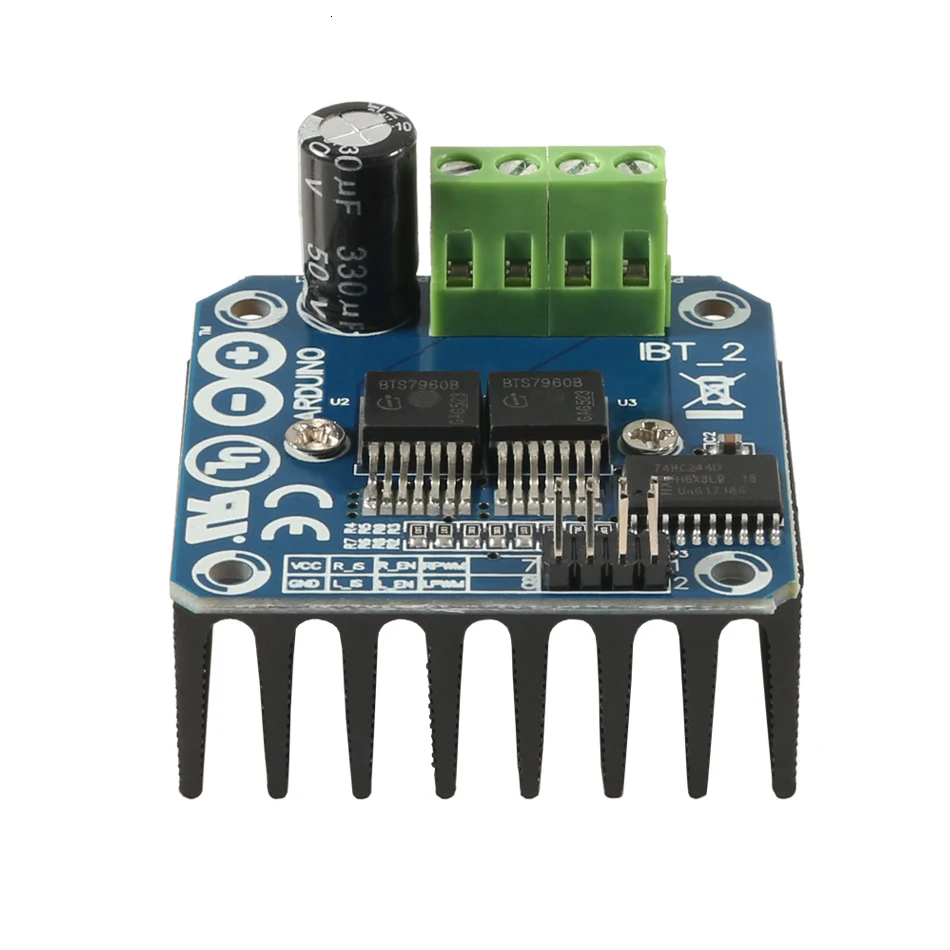

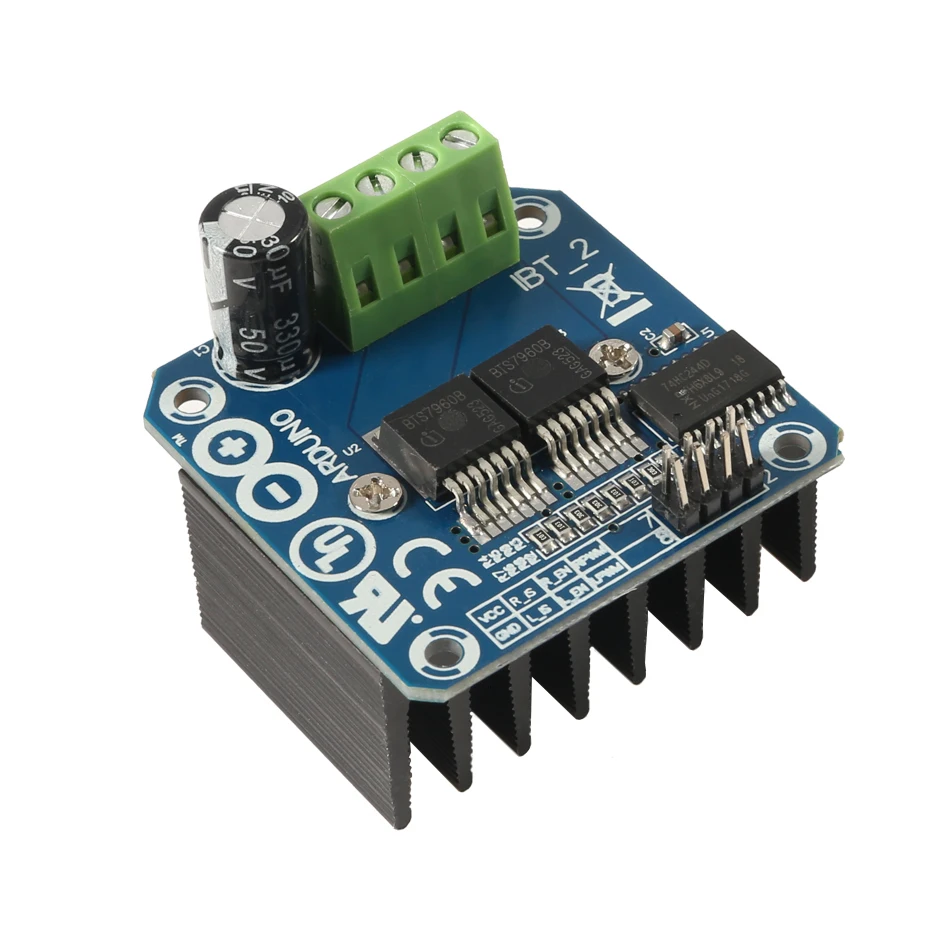

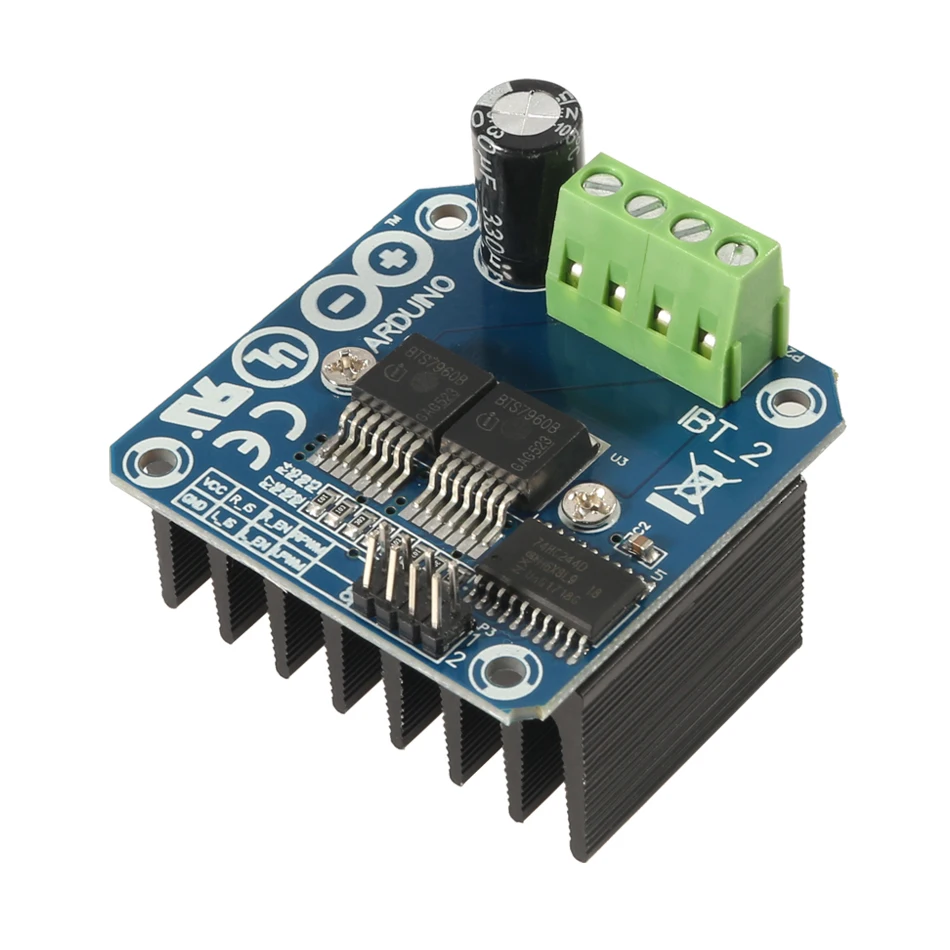

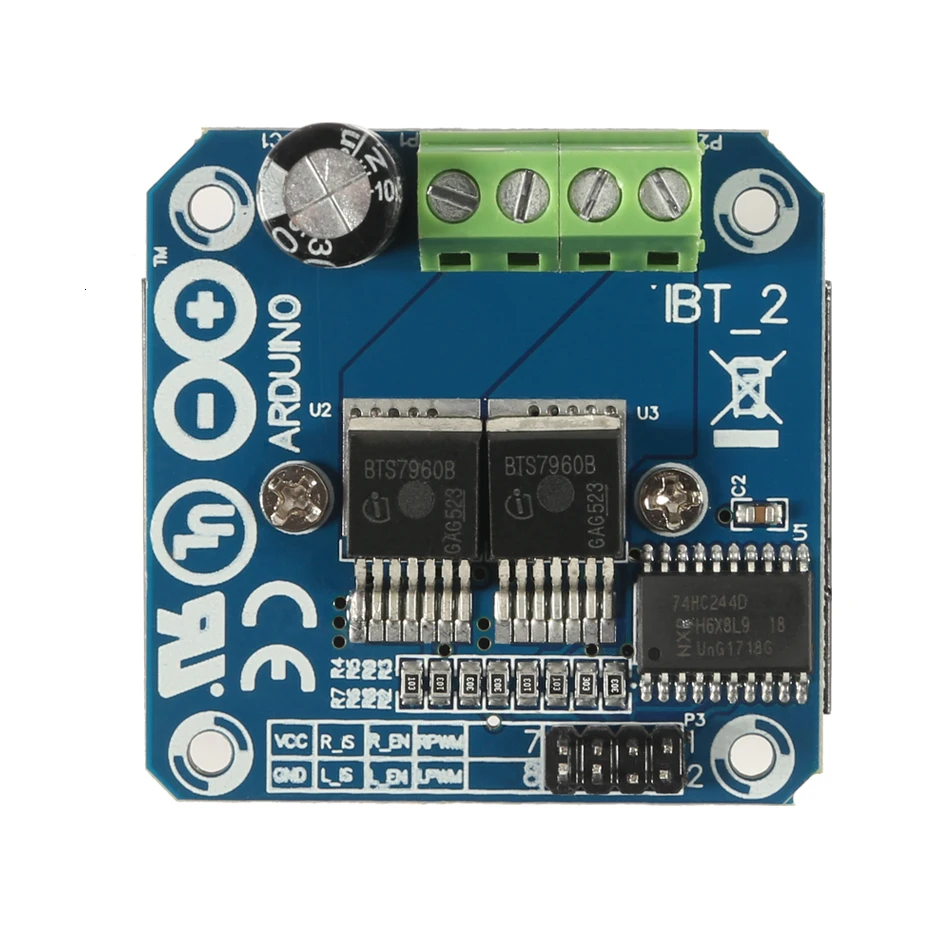

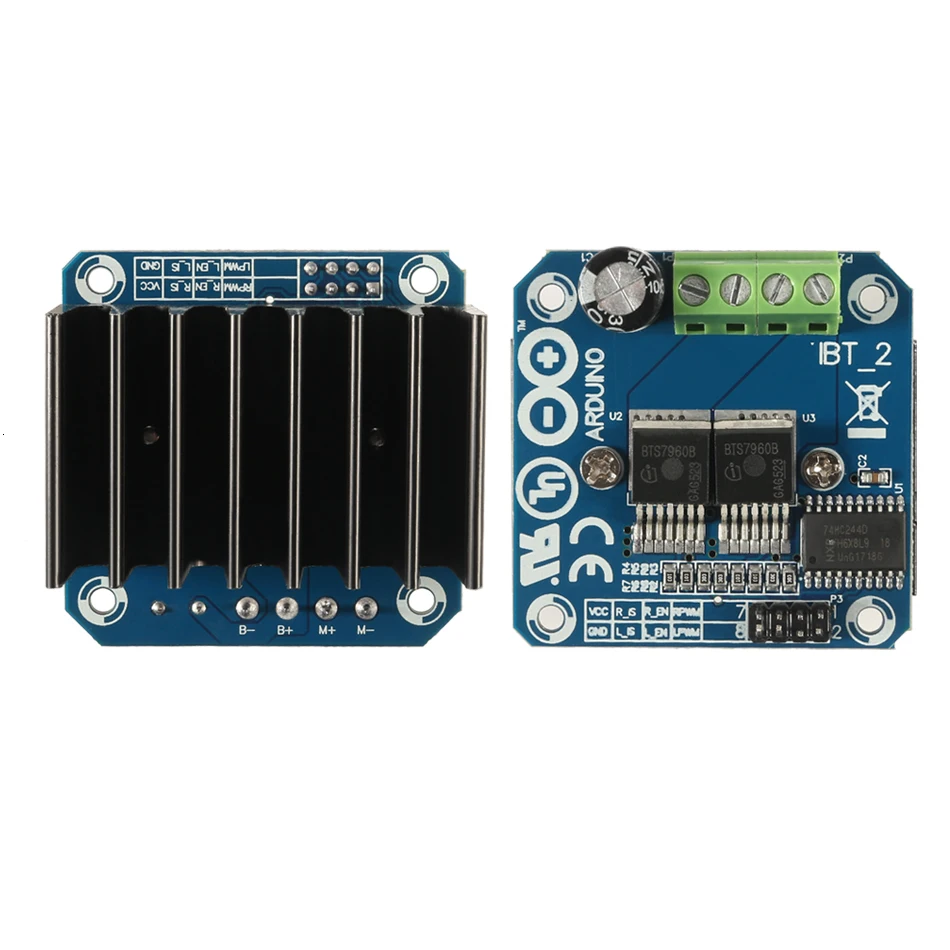

BTS7960B h-мост 43A мощный мотор-драйверМодульОбзор

В этом драйвере используются чипы Infineon BTS7960, состоящие из полноприводного модуля драйвера H-bridge высокой мощности с тепловой защитой от перегрузки по току. Двойная схема драйвера BTS7960 H-bridge с сильным приводом и торможением, эффективно изолируя микроконтроллер и драйвер двигателя! Сильноточный 43A

Особенности:

Двойной BTS7960 большой ток (43 A) H драйвер моста;

5 в изоляция с MCU и эффективно защищает MCU;

5 В индикатор питания на плате;

Индикация напряжения выходного конца двигателя;

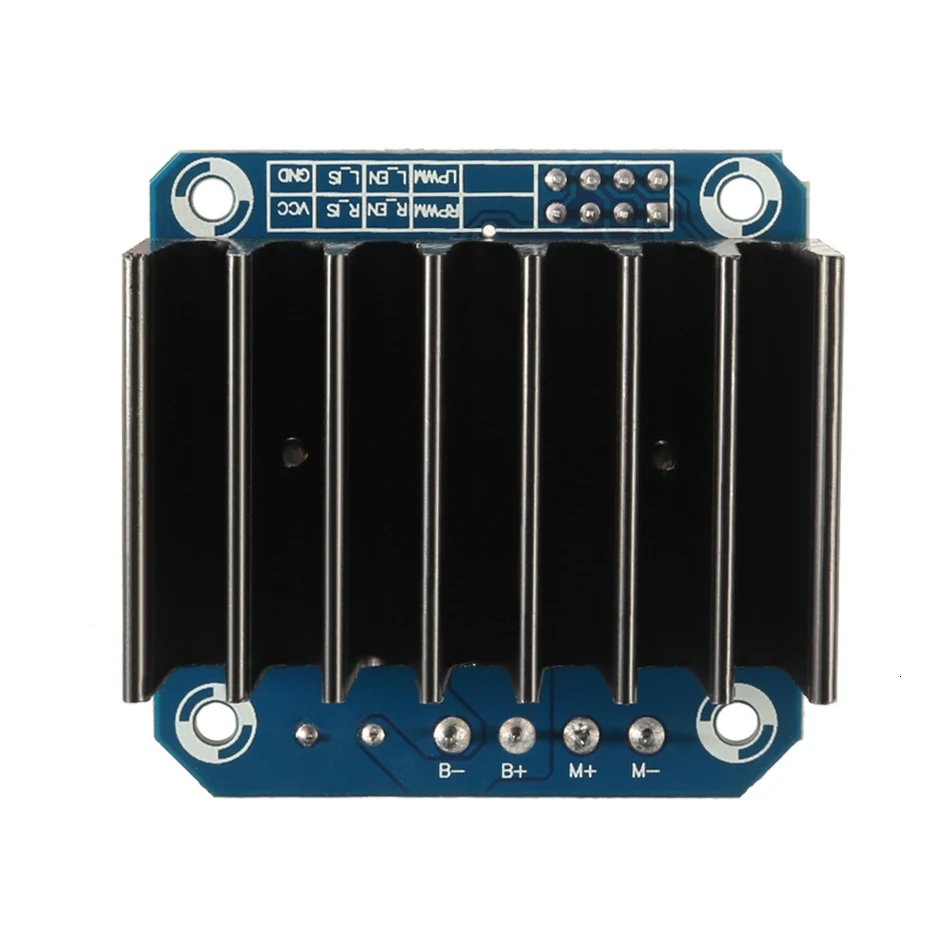

Может припаять теплоотвод;

Просто нужно четыре линии от MCU до модуля драйвера (GND. 5V. PWM1. PWM2);

Изоляционный чип 5 в источник питания (можно поделиться с MCU 5 В);

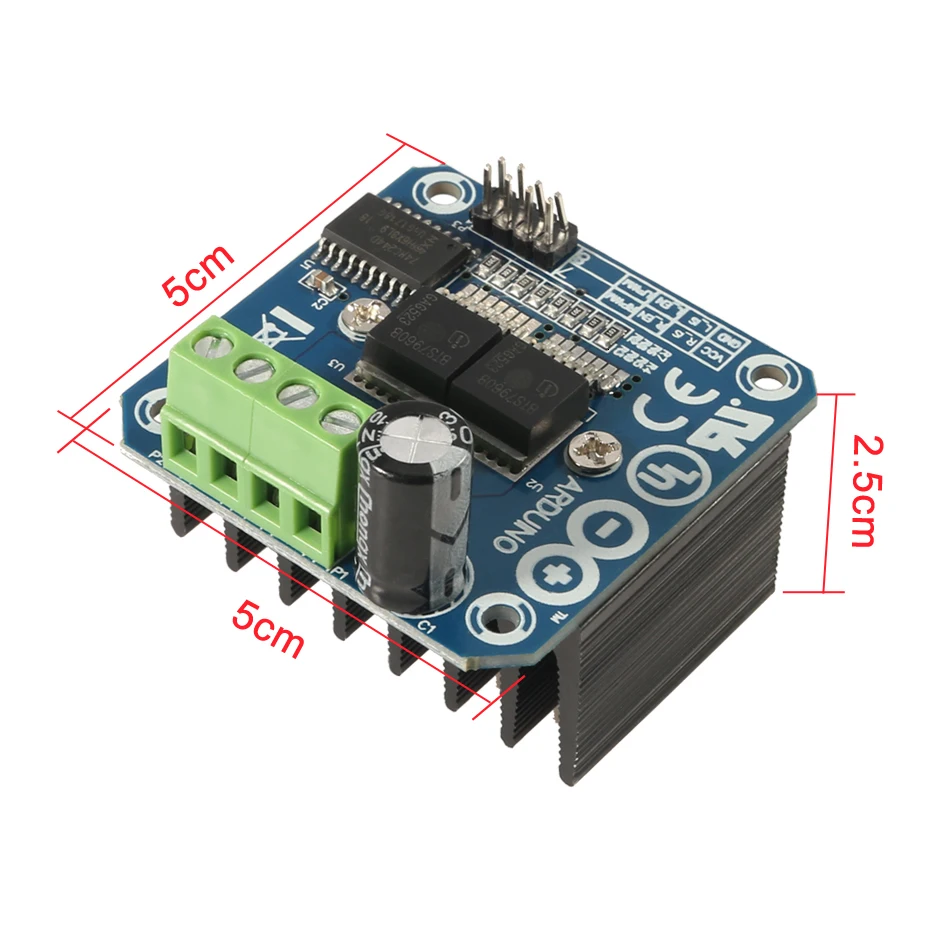

Размеры: на возраст размер на 4*5*1,2 см;

Возможность обратного хода двигателя вперед, две входные частоты ШИМ до 25 кГц;
Два тепловых потока, проходящих через выход сигнала ошибки;
Изолированный Блок питания 5 В (можно использовать совместно с MCU 5 В), также можно использовать Бортовой Блок питания 5 В;
Напряжение питания 5,5 V 27V;
