BEITIAN GNSS gps ГЛОНАСС модуль с HC-06 Bluetooth модуль нужен внешний gps ГЛОНАСС антенна BN-435P

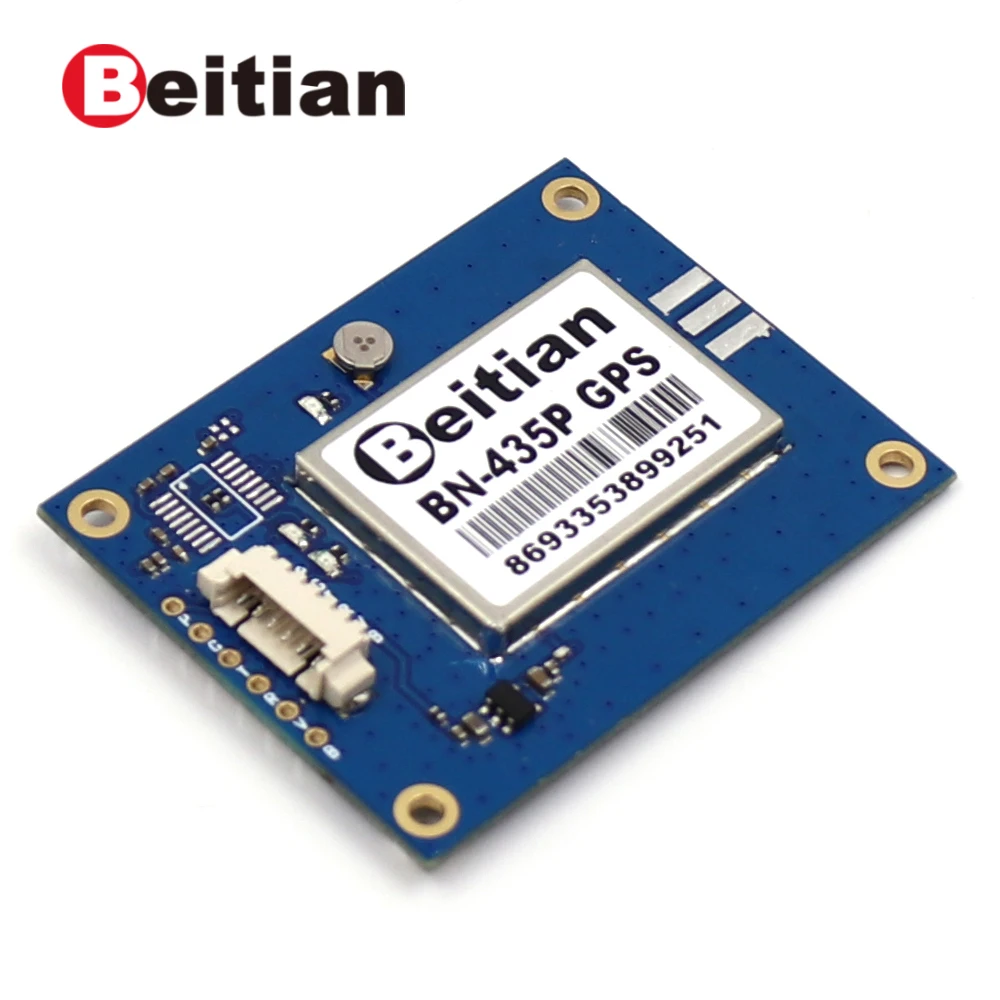

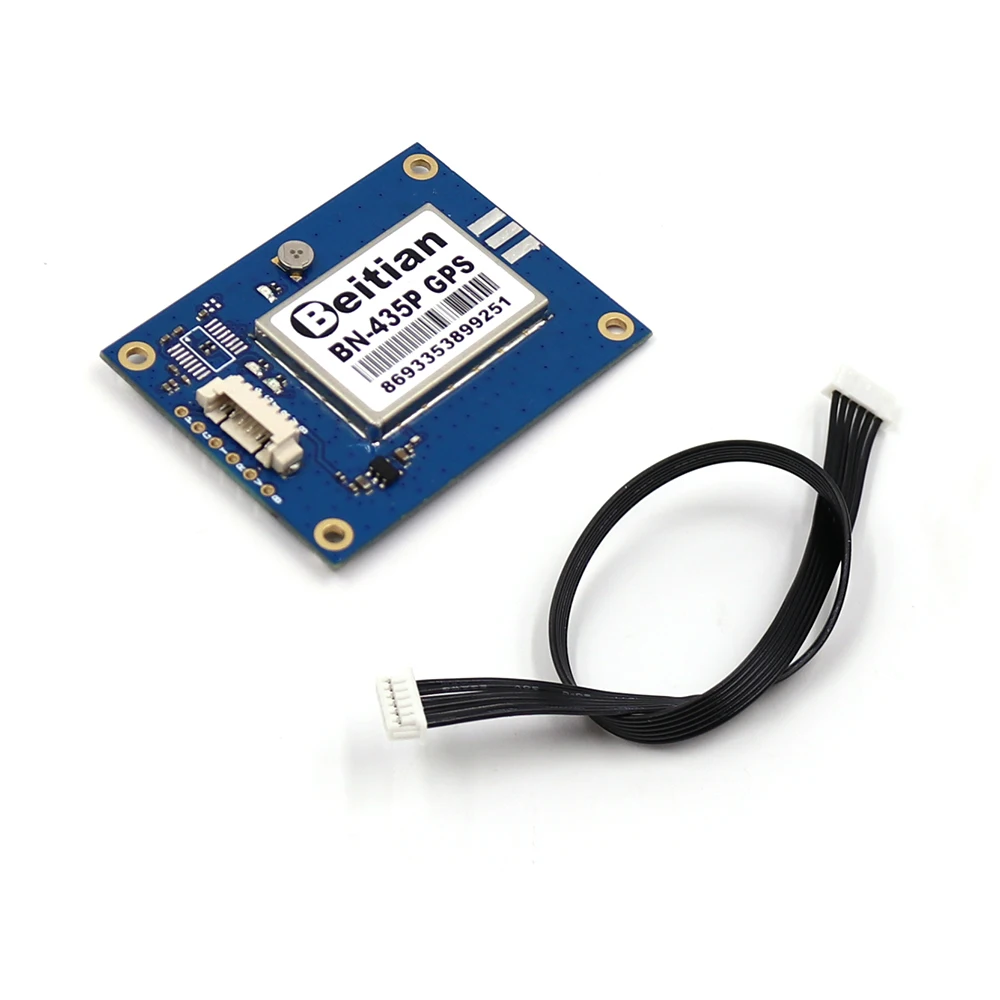

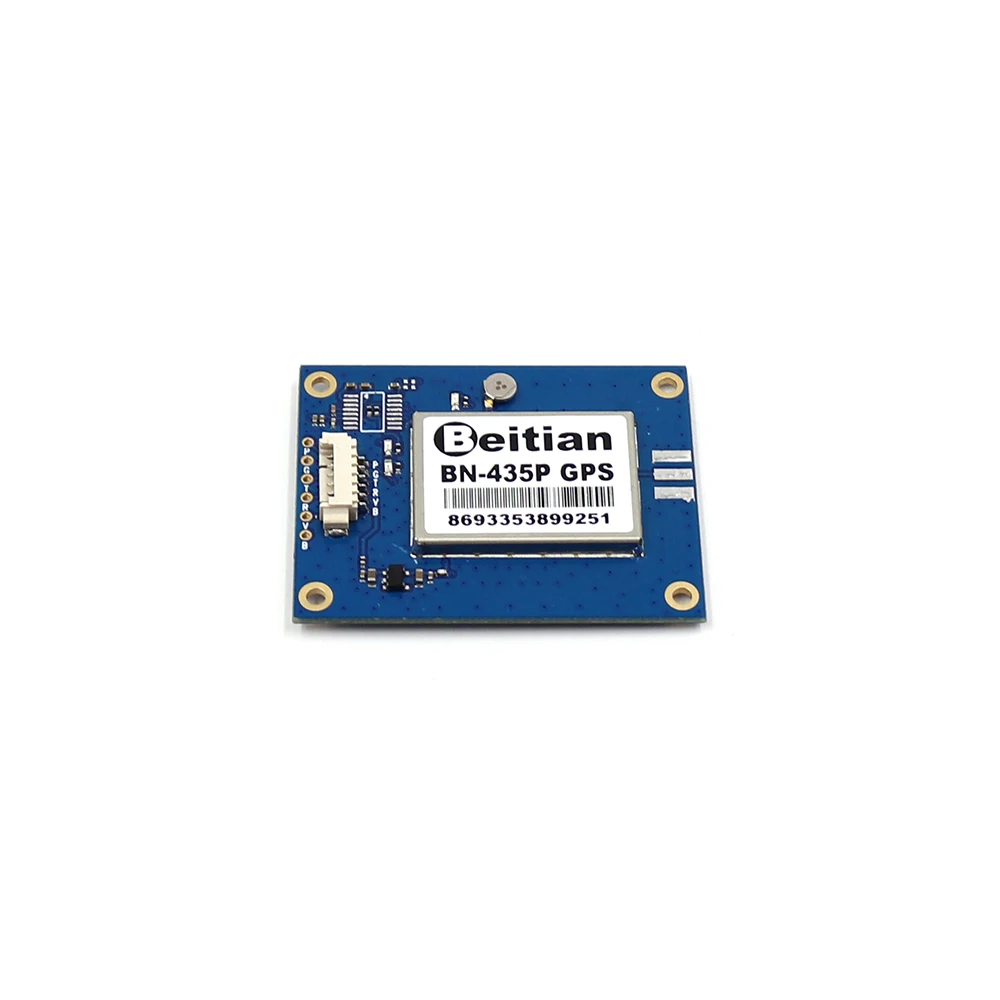

Модель: модуль GNSS BN-435P

Особенности:

Iitem

Описание продукта:

Электрические характеристики

Чипсет

M8030-KT

Частота

Gps L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

Gps, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию gps, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поиск канала

Чувствительность

Отслеживания

-167dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Быстрый запуск

-156dBm

Точность

Положение по горизонтали

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Равных угловых скоростей

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с gps временем

Время приема

Холодный старт

26 s

Теплый старт

25 s

Быстрый запуск

1 s

Данные Выход

Поддержка скорость

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

Ttl уровня

Протокол передачи данных

NMEA-0183

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4 M FLASH, храните конфигурацию постоянно

Рабочие пределы

Высота над уровнем моря

<50000 м

Равных угловых скоростей

<515 м/с

Ускорение

<4g

Мощность потребления

VCC

Напряжение постоянного тока 3,6 V-5,5 V, типичное: 5,0 V

В настоящее время

Захват 50 мА/5,0 в

Механический Технические характеристики

Измерение

45 мм * 35 мм * 6,5 мм (без интерфейса)

Вес

7 г

Разъем

1,25 мм 6 контактный разъем

Интерфейс антенны

IPEX

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Светодиодный

TX светодиодный

Синий. Выход данных, TX светодиодный мигающий

PPS светодиодный

Красным цветом. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации

Bluetooth светодиодный

Синий. Он загорается 100 мс каждые 200 мс, когда не подключен. Он будет всегда включен при подключении.

Bluetooth

Модуль Bluetooth

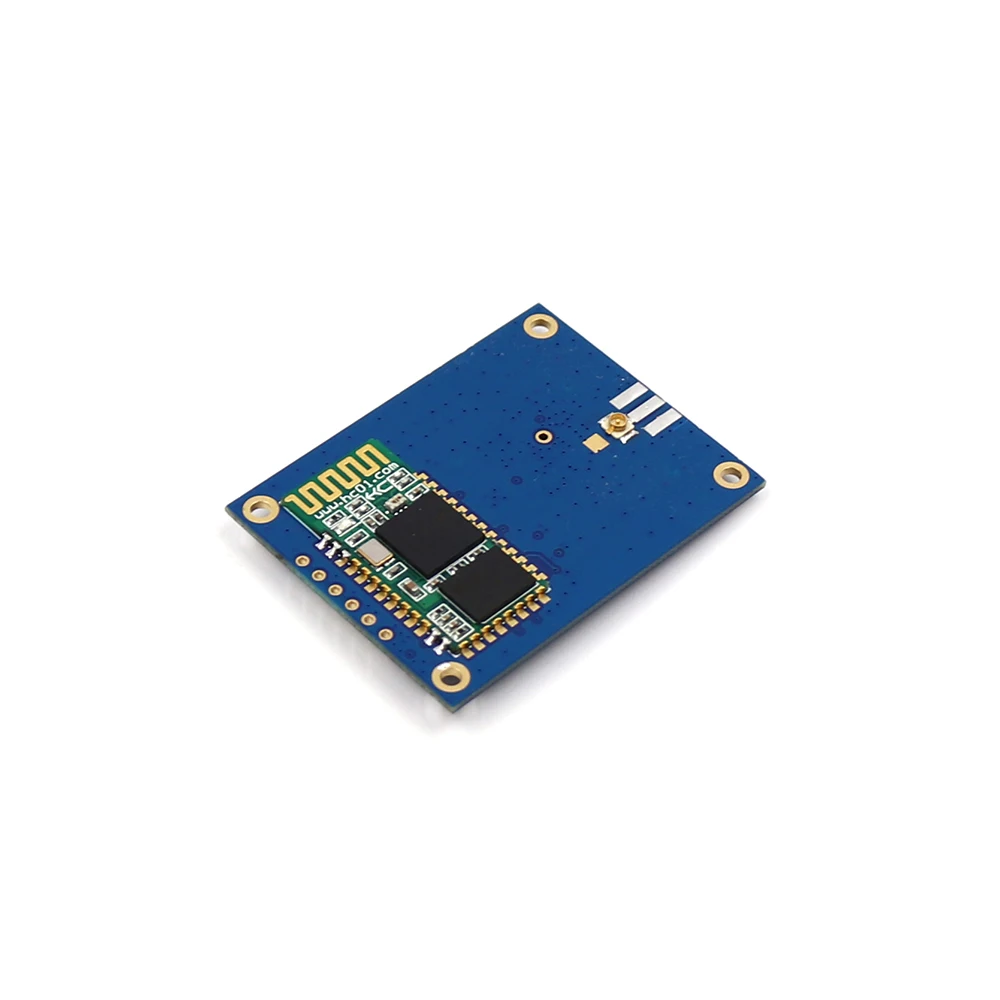

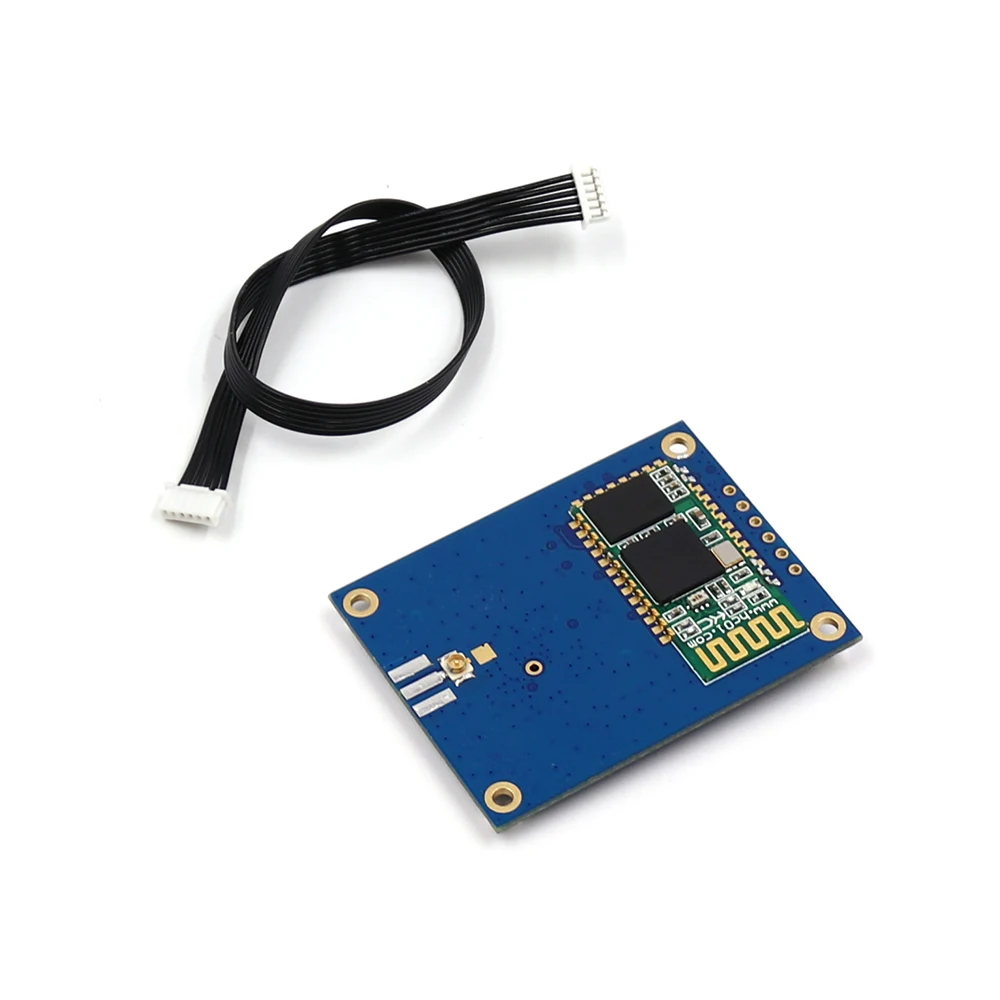

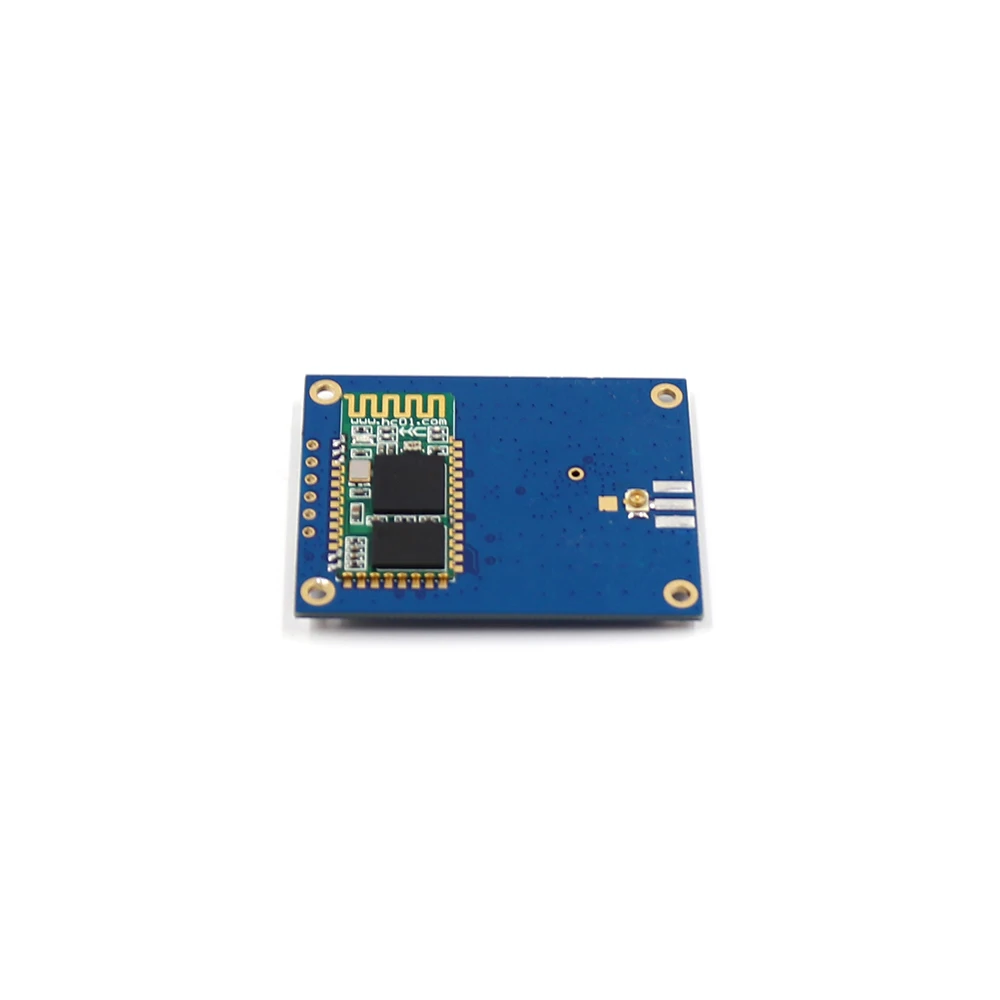

Встроенный модуль Bluetooth HC-06

Описание контакта:

PIN-код

Именной

I/O

Описание продукта:

1

1PPS

O

1 пульс в секунду при 3D фиксации

2

GND

G

Заземления

3

TX

O

Ttl Последовательный вывод данных.

4

RX

Я

Ввод последовательных данных ttl.

5

VCC

Я

Входное напряжение питания 3,6-5,5 В постоянного тока, типичное: 5,0 в

6

BOOT

Я

N.C.

Светодиодный:

1. TX светодиодный, синий. Выход данных, TX светодиодный мигающий

2. PPS светодиодный, красный. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации

3. Bluetooth светодиодный, синий. Он загорается 100 мс каждые 200 мс, когда не разъем. Он будет всегда включен при подключении.
