Сетевая IP камера с модулем сделай сам HD H.265 2 МП 5 Мп поддержка Wi Fi слот для SD

Сетевая IP камера с модулем сделай сам HD H.265 2 МП 5 Мп поддержка Wi Fi слот для SD

Примечание:

Модель 1 МП: 5X10PT-WPN XM510 + H62

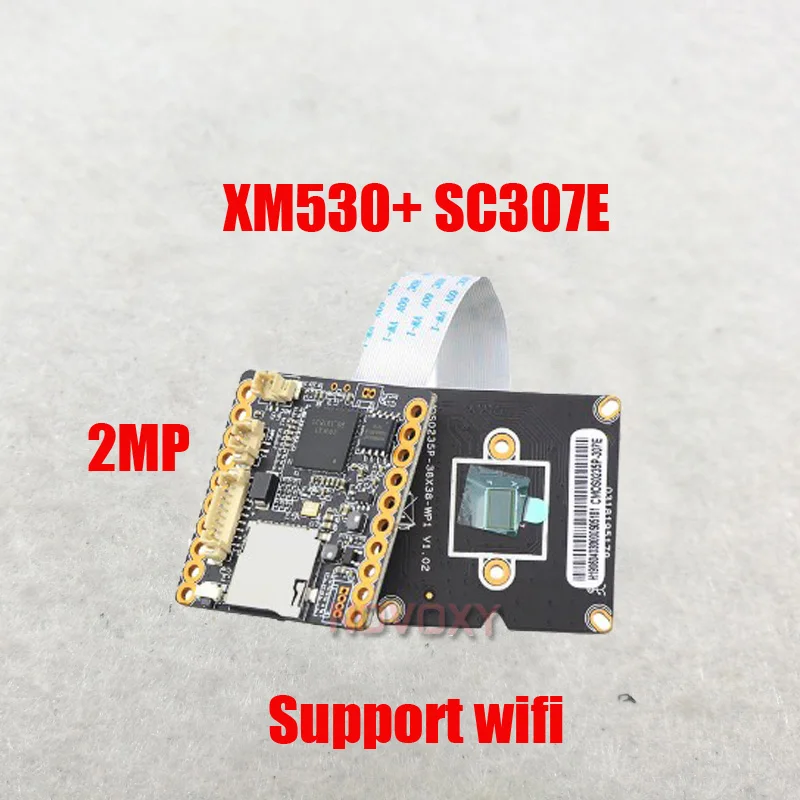

2MP Модель: 85X20PSE-WPN XM530 + SC307E

3MP Модель: 85X50PSQ-WPN XM535 + Q03

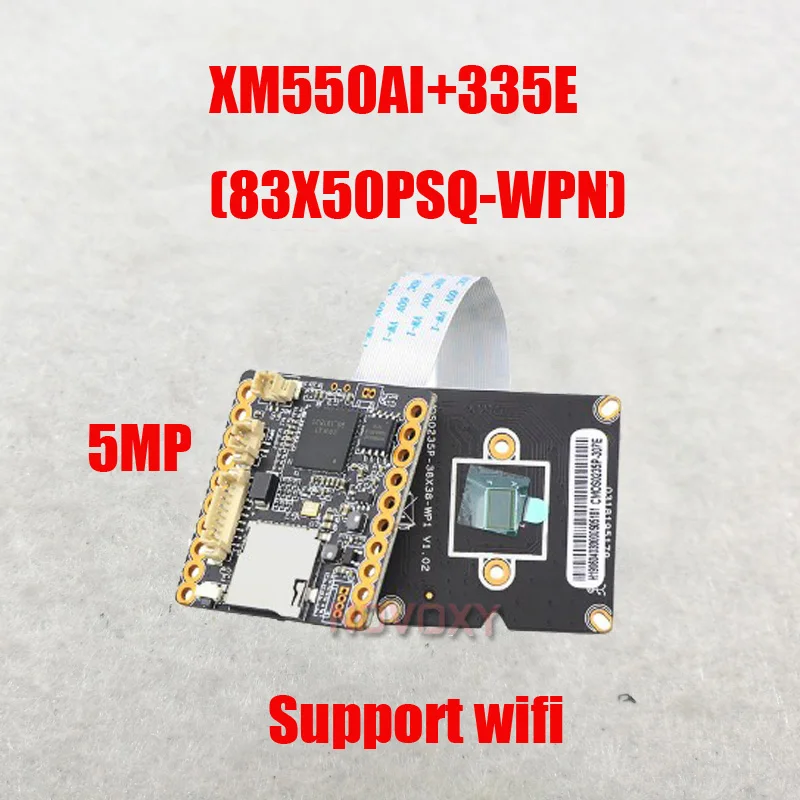

Модель 5 Мп: 83X50PSQ-WPN XM550AI + 335E

Модель

IPG-85X50PSQ-WPN

Структура системы

Встроенные RTOS, двухъядерный 32-бит DSP (XM550AI), чистый жесткий сжатия, сторожевой таймер

Датчик

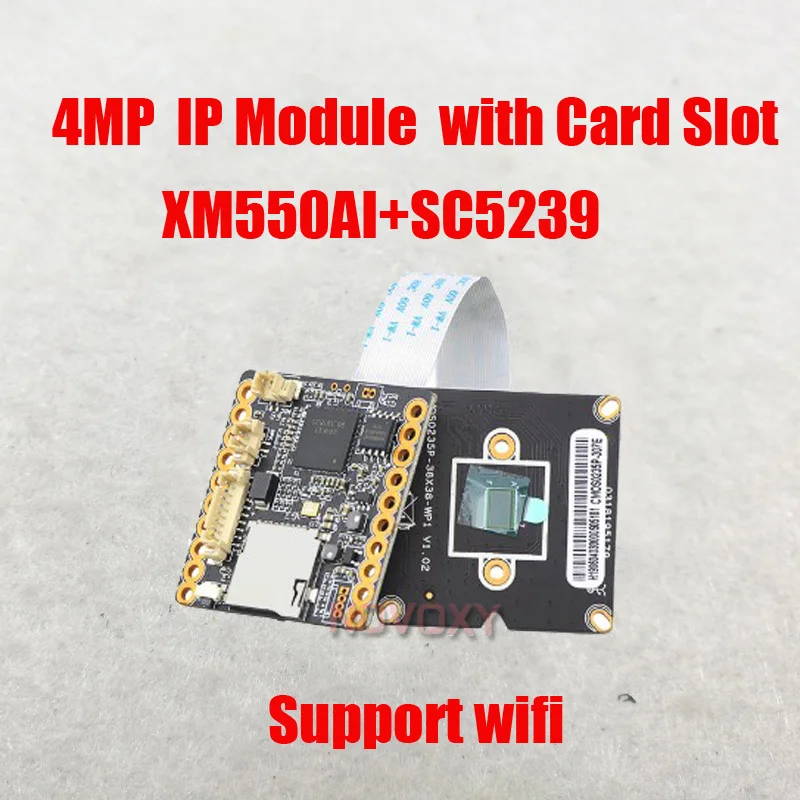

5,0 м 1/2.7 "SC5239 КМОП-матрица, цвет 0.1Lux@F1.2, черный/белый 0.01Lux@F1.2

Сжатие видео

H.265X кодирование, поддержка двойного потока, AVI; 0,1 M ~ 10Mpbs переменная

Выход изображения

Основной поток: 2560*1440 @ 12 кадров в секунду; Подпоток: 704*576 @ 12 кадров в секунду

Затвор

1/50(1/60) с до 1/10,000 с

Объектив

Нет

День и ночь

Поддержка IR-CUT

Снижение уровня шума

Поддержка 2D/3D

Широкий динамический

Поддержка цифрового

Автомобильная диафрагма

N/A

Сжатие звука

G.711 стандартное сжатие, Поддержка двусторонней Bidrectional Talk, Поддержка синхронизации аудио и видео

Аудиоинтерфейс

1ch вход, уровень: 2Vp-p, сопротивление: 1kΩ, поддержка звукового ввода; 1ch выход, сопротивление: 16Ω,30mw, поддержка микрофона;

Сетевой интерфейс

1 * RJ45 10/100 м адаптивный Ethernet порт

Расширительный интерфейс

N/A

Одиночный интерфейс

Один интерфейс сопротивления фото, один IR-CUT интерфейс, поддержка сигнала сопротивления фото и IR-CUT ссылки на ИК

PTZ

N/A

Интерфейс двигателя

N/A

Сигнализация I/O

N/A

WIFI интерфейс

Поддержка Wi-Fi

Интерфейс сброса

Поддержка

Sd-карта

Поддержка Максимум 128 г

Надежность

Комплексная защита от молнии, 7*24 часа 65 ℃ высокая температура стабильное и надежное тестирование

Анализ интеллекта

Поддержка обнаружения человека и Настройка других интеллектуальных функций

Прочие Функции

Поддержка веб, OSD, передача видео в режиме реального времени, обнаружение движения и оповещение IO, переднее Хранение/воспроизведение/загрузка, а также Центральный напоминание и связь изображений, поддержка захвата JPEG; объединенный удаленный мониторинг клиентов sofaware 、 MYEYE; Идеальный SDK

ONVIF

Поддержка

Мобильный мониторинг

Поддержка нескольких мобильных мониторов (iOS,Android)

Мощность

DC5V-12V

Размеры

38 мм * 40 мм + 38 мм * 38 мм

Прочее

Не принимает на заказ.

Упаковочный лист:

Плата для камеры 1 шт.

Розетка

Конкретный номер

Описание интерфейса

Функция

J9

1.

KEY_SET

KEY_SET

Подключите хвостовую линию модуля камеры

2.

LED1

Светодиодный/PHY_AD1

3.

Эттх +

Ethernet сигнал +

4.

Эттх-

Сигнал Ethernet-

5

Этрокс +

Ethernet сигнал +

6

Этракс-

Сигнал Ethernet-

7

GND

GND

8

12 В

12 В DC вход

J26

1.

Мицин

MIC IN-

Подключите пикап

2.

MICIP

MIC IP +

J25

1.

SPKN

Спкн-

Подключите динамики

21

SPKP

SPKP +

J30

1.

RTC_BAT

RTC_BAT

Подключите аккумулятор RTC

2.

GND

GND

J4

1.

GND

GND

Сиденье для отладки последовательного порта

2.

UART0_TXD

UART0_TXD

3.

UART0_RXD

UART0_RXD

4.

BOOTSEL_0

BOOTSEL_0

J8

1.

I_MIPI_DATA1N

I_MIPI_DATA1N

Подключите модуль датчика

2.

I_MIPI_DATA1P

I_MIPI_DATA1P

3.

I_MIPI_DATA2N

I_MIPI_DATA2N

4.

I_MIPI_DATA2P

I_MIPI_DATA2P

5

I_MIPI_DATA3N

I_MIPI_DATA3N

6

I_MIPI_DATA3P

I_MIPI_DATA3P

7

I_MIPI_CLKP

I_MIPI_CLKP

8

I_MIPI_CLKN

I_MIPI_CLKN

9

I_MIPI_DATA0P

I_MIPI_DATA0P

10

I_MIPI_DATA0N

I_MIPI_DATA0N

11

GND

GND

12

ADC1_IN

ADC1_IN

13

SEN0_MCLK

SEN0_MCLK

14

GND

GND

15

SDA

SDA

16

SCL

SCL

17

IRCUT_A

IRCUT_A

18

IRCUT_B

IRCUT_B

19

IR_CTRL/ALARM_IN

IR_CTRL/ALARM_IN

20

GND

GND

21

LED_CTRL/ALARM_OUT

LED_CTRL/ALARM_OUT

22

ШИМ

ШИМ

23

GND

GND

24

+ 5 В

+ 5 В

Розетка

Конкретный номер

Описание интерфейса

Функция

J1

1.

IR_CUTA

IR-CUT линия управления A

Подключение IR-CUT

2.

IR_CUTB

IR-CUT линия управления B

J4

1.

ИК

ИК

Вход инфракрасного сигнала

2.

GND

GND

3.

ШИМ

ШИМ

J7

1.

IR_CTRL/ALARM_IN

IR_CTRL/ALARM_IN

GPIO

2.

GND

GND

3.

GND

GND

4.

LED_CTRL/ALARM_OUT

LED_CTRL/ALARM_OUT

J8

24

I_MIPI_DATA1N

I_MIPI_DATA1N

Подключите основной модуль

23

I_MIPI_DATA1P

I_MIPI_DATA1P

22

I_MIPI_DATA2N

I_MIPI_DATA2N

21

I_MIPI_DATA2P

I_MIPI_DATA2P

20

I_MIPI_DATA3N

I_MIPI_DATA3N

19

I_MIPI_DATA3P

I_MIPI_DATA3P

18

I_MIPI_CLKP

I_MIPI_CLKP

17

I_MIPI_CLKN

I_MIPI_CLKN

16

I_MIPI_DATA0P

I_MIPI_DATA0P

15

I_MIPI_DATA0N

I_MIPI_DATA0N

14

GND

GND

13

ADC1_IN

ADC1_IN

12

SEN0_MCLK

SEN0_MCLK

11

GND

GND

10

SDA

SDA

9

SCL

SCL

8

IRCUT_A

IRCUT_A

7

IRCUT_B

IRCUT_B

6

IR_CTRL/ALARM_IN

IR_CTRL/ALARM_IN

5

GND

GND

4.

LED_CTRL/ALARM_OUT

LED_CTRL/ALARM_OUT

3.

ШИМ

ШИМ

2.

GND

GND

1.

+ 5 В

+ 5 В

1. Просмотр изображения через CMS

Шаг 1. Установите CMS на свой ПК и Войдите в систему после выбора языка:

Шаг 2: Добавить устройство

2. Просмотр изображения через IE

LAN: ip-адрес камеры прямого входа в IE brower

Мы главным образом объясним, как Просмотреть изображение через WAN

Шаг 1: Получите серийный идентификационный номер камеры от CMS

Шаг 2:

Открыть облачный сайт: www.xmeye.net и войти через серийный ID номер

3. Просмотр изображения через телефон

3. Просмотр изображения через телефон
