Технические характеристики:
(1)

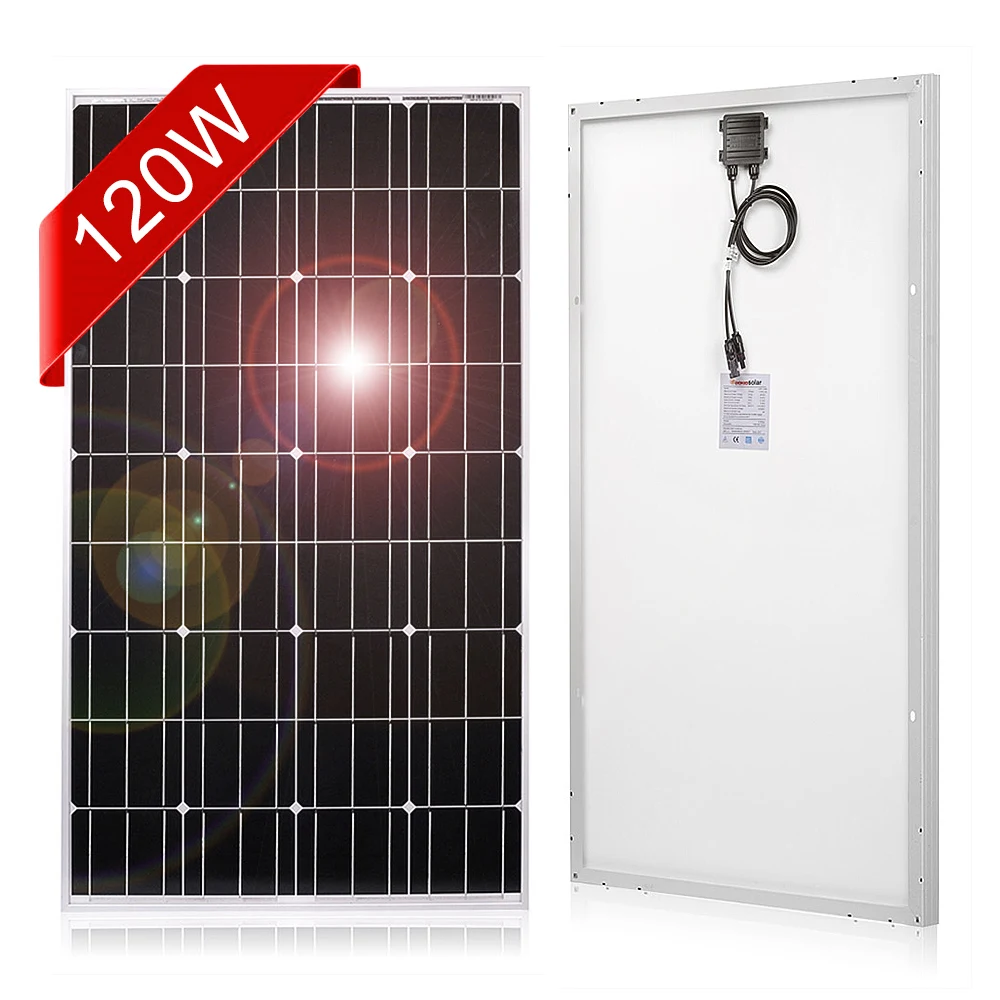

Модель: DSP-120M
Материал: батареи из монокристаллического кремния
Максимальная мощность (Pmax): 120 Вт ± 3%
Максимальное напряжение питания (Vmp): 18,00 в
Максимальный ток мощности (Imp):6.55A
Напряжение открытого замыкания (Voc): 22,50 в
Ток короткого замыкания (Isc):6.91A
Номинальная рабочая температура ячейки.(NOCT): от-45 до 80 ℃
Максимальное напряжение системы: DC1000V

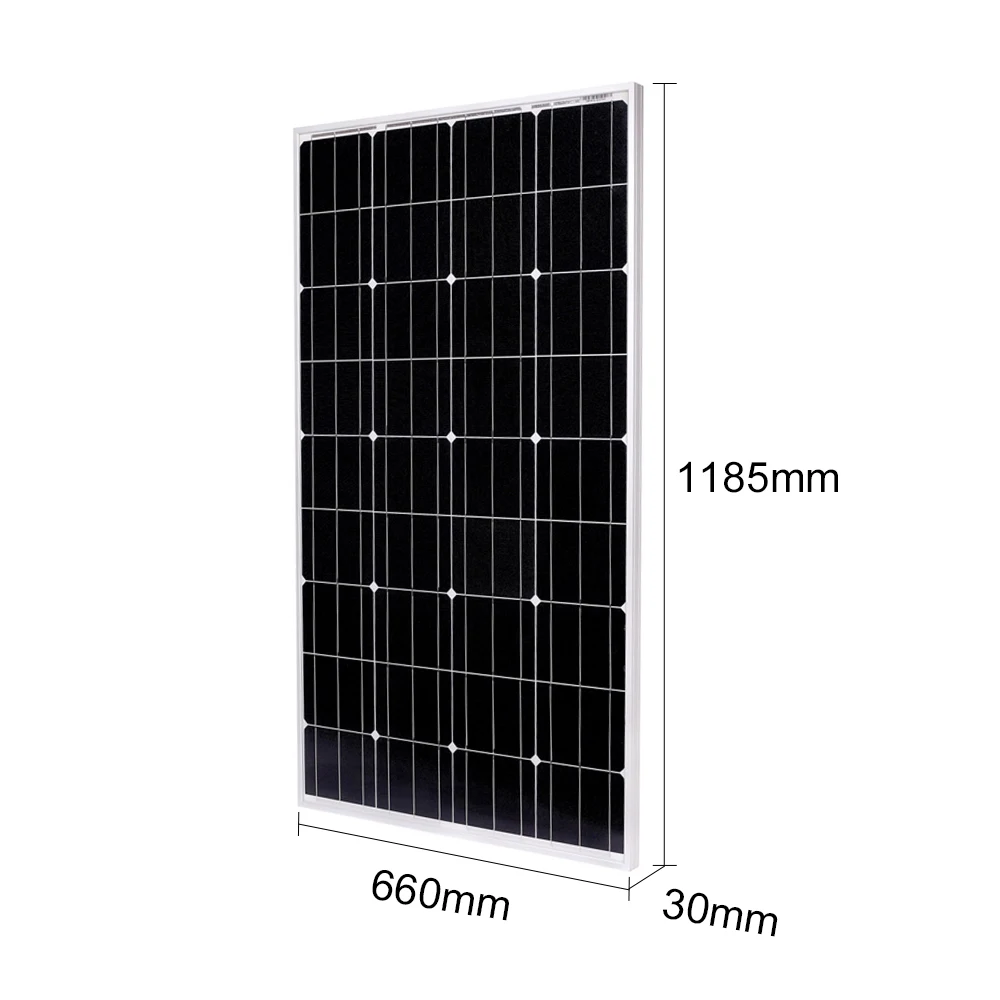

Размеры: 1185x660x25 (мм)
Вес нетто: 9 кг
Посылка Вес: 9,5 кг
Размер посылка: 72x123x7 (см)
Посылка список:
1*120 Вт монокристаллическая Кремниевая солнечная панель
1*60 см кабель
(2)
Максимальная мощность (Pmax): 150 Вт
Максимальное напряжение питания (Vmp): 18,00 в
Максимальный ток мощности (Imp):8.33A
Холостого хода Напряжение (Voc): 22,5 V
Ток короткого замыкания (Isc):8.58A
Максимальное напряжение системы: DC1000V
Максимальная серия предохранителей: 15A
Номинальная рабочая температура ячейки.(NOCT): от-45 до 80 ℃
Длина провода: 60 см
Вес: 10 кг
Размеры: 1470x660x35 мм
(Приведенные выше данные основаны на лабораторной стандартной испытательной среде, размер измеряется вручную, и есть определенная ошибка.)
Для полевых соединений Используйте minimun No.12AWG медные провода изолированные для минимального 90 ℃
Стандартный Тесты условия:
AM = 1,5 излучения = 1000W/m2 Temp.= 25 ℃
Материал структура:
1 этаж: Стекло
2 этаж: пленка EVA
3 этаж: Высокоэффективная солнечная батарея
4 этаж: пленка EVA
5 этаж: TPT задний лист

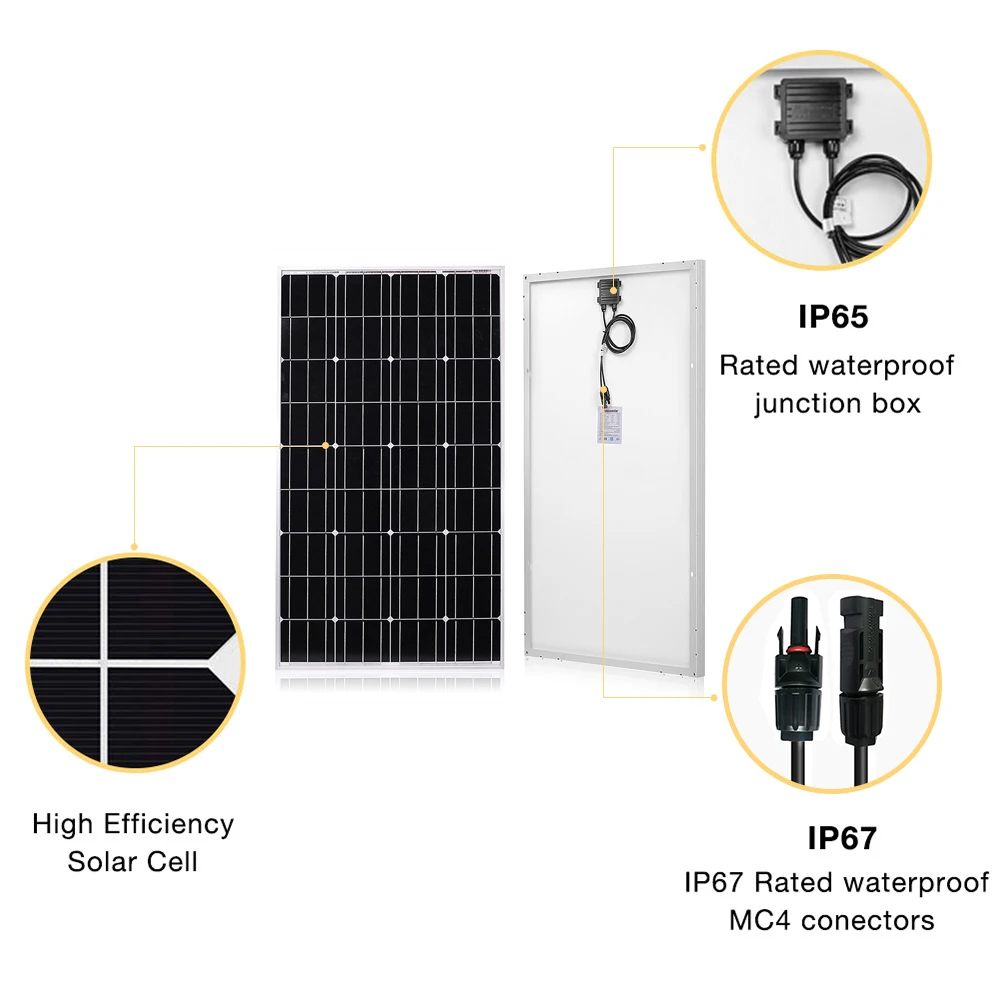

Степень водонепроницаемости: IP67
![120m-211]()
![120m-2111]()
![尺寸]()
![001]()
![特点001]()
![细节印板]()
![001212]()
![未标题-1]()
Заявление
Эти две солнечные панели являются продуктами для очистки.
Жесткие панели солнечных батарей обладают высокой эффективностью и стабильной с 25 лет срок годности.
Так как эти два продукта являются большими, Европейский регион может быть отправлен только в Испанию, а не в другие страны и испанские острова.
Нет проблем с тарифом для зарубежных складов.
Пожалуйста, проверьте перед подписанием посылка. Если солнечная панель сломана, пожалуйста, не принимайте посылка и немедленно свяжитесь с нами.
Если солнечная панель будет повреждена после подписания, пожалуйста, сообщите нам в течение 24 часов, и срок не будет принят. Если солнечная панель не имеет проблем с качеством, пожалуйста, свяжитесь с нами. Спасибо за понимание.
Нужно 2-10 штук, свяжитесь с продавцом, дайте скидку!
Характеристики: водонепроницаемый, дешевый, долговечный, хороший светильник, более 10 лет опыта производства и опыта работы с клиентами, хорошая репутация и широкий спектр групп клиентов, является долгосрочным местом установки (например, крыши, светильник s, острова и т. Д.).
Профессиональная продукция солнечных панелей, контроллера, солнечной системы.
R & D команда с основными технологиями, международной сертификацией, принимает массовое изготовление на заказ, обработку!
Дополнительные сведения
Длина
1185 мм
Вес
8,5 кг
Ширина
660 мм
Основной материал *
Солнечных батарей
Высота
30 мм
Материал рамы
Алюминий
Соответствие стандартам (STC *)
Максимальная мощность
Pmax
120 Wp
Напряжение холостого хода
(Voc)
22,5 V
Максимальная мощность напряжения
Vmpp
18,00 V
Ток короткого замыкания
Я sc
6,91 A
Максимальная мощность тока
Я mpp
6,55 A
Создайте свою собственную солнечную систему
Инструкция по эксплуатации для панели солнечных батарей
Установка и эксплуатация модуля солнечной батареи
A). Климатических условий
Установите модуль PV в соответствии со следующими условиями
Температура окружающей среды: от-20 ℃ до + 40 ℃.
Рабочая температура: от-20 ℃ до + 80 ℃.
Давление снега: менее 2000 Па
Давление ветра: менее 3000 Па
Водонепроницаемость: не замачивать модуль PV в воде или непрерывно подвергать его разбрызгиванию устройства или под фонтанами.
Коррозионная стойкость: за исключением коррозионной зоны соли и серной области.
B). Направление
Модуль устанавливается на южную (Северное полушарие) или северную (Южное полушарие). Облицовка Востока или Запада может отправить только относительно небольшое количество электрической энергии, и неправильная ориентация установки приведет к потере энергии.
Модуль PV, соединенный с сериями, устанавливается в одном направлении с одинаковым углом, так как разные направления и углы могут привести к потере энергии из-за различий солнечного излучения.
Установка модуля должна избегать теней. Несмотря на то, что модуль уменьшает потерю энергии через байпасный диод, тень приведет к потере энергии.
При нормальных обстоятельствах модуль генерирует больше тока и напряжения в режиме, чем в стандартизированных условиях тестирования, поэтому, пожалуйста, используйте конфигурация должна быть равна 1,25 времен микросхема с защитой от короткого замыкания ток и напряжение холостого хода во время установки и применения товара.
C). Установка и меры предосторожности
Модуль должен быть установлен на крыше с противопожарной функцией.
Разъем для установки и подключения должен получить одобренную сертификацию соединителя (VDE V 0126-3).
Распределительная коробка с типом, требуемым для установки и подключения, должна получить одобренную сертификацию распределительной коробки (2 PFG1162).
Кабели с типом, требуемым установкой и подключением, должны получить одобренную сертификацию кабелей (2 PFG1161).
При установке модулей партиями расстояние между модулями должно быть больше 100 мм.
Во-первых, поместите модуль солнечной батареи с определенным углом (обычно 30 ° или 45 ° в горизонтальной плоскости), И выберите направление, которое может позволить солнечному свету непосредственно излучать модуль солнечной батареи для большего времени, чтобы разместить модуль.
Модуль и кронштейн должны быть полностью соединены с землей.
При установке модулей Держите подальше от источника зажигания или топлива.
Монтажная конструкция и кронштейн должны выдерживать внешние нагрузки, такие как давление ветра и давление снега.
Монтажная структура должна быть устойчивой к окружающей среде и выбрана Подходящие материалы и консервантная обработка.
Способ установки на большой высоте должен быть подходящим.
Высокое падение может привести к смерти, нетрудоспособности и повреждениям.
Запрещено разбирать, сгибать, бросать модуль, Не Шокировать его твердыми предметами или ходить по нему.
D). Проводное подключение и меры предосторожности
Откройте распределительную коробку, подключите красный провод к положительному полюсу (+) и черный провод к отрицательному полюсу (-) И вставьте другой конец к интерфейсу провода солнечной батареи аккумуляторного шкафа.
Закрепите модуль на кронштейне с помощью крепежного элемента и монтажного отверстия модуля, твердость и интенсивность крепежного элемента и модульный кронштейн должны достичь стандарта и соответствовать соответствующим требованиям.
Используйте личное соединение, предоставленное компанией.
Примечание: короткое замыкание для положительных и отрицательных полюсов запрещено.
Соединение затягивается без каких-либо зазоров; В противном случае зазоры могут вызвать искры.
Проверьте, ослаблена ли крепежная часть монтажной конструкции; В противном случае ее необходимо затянуть.
Часто очищайте пыль и грязь на поверхности модуля PV мягкой тканью, чтобы предотвратить потерю энергии из-за блока на поверхности модуля. Часто проверяйте, заблокирована ли поверхность модуля предметами.
Замените модули одинаковыми спецификациями и аналогичными продуктами.
Будьте осторожны, чтобы не связаться с открытой частью провода или соединения, и если это необходимо, носите изолятор (например, инструменты, перчатки и т. д.).
Во время процесса установки и обслуживания, обязательно покрывайте поверхность модуля тканью или другим материалом, защищающим светильник, потому что модуль будет генерировать высокое напряжение при солнечном излучении, что будет опасным
