Светодиодные панели WS2812B 16x16 8x32 8x 8 пикселей цифровые гибкие светодиодные лампы

Светодиодные панели WS2812B 16x16 8x32 8x 8 пикселей цифровые гибкие светодиодные лампы

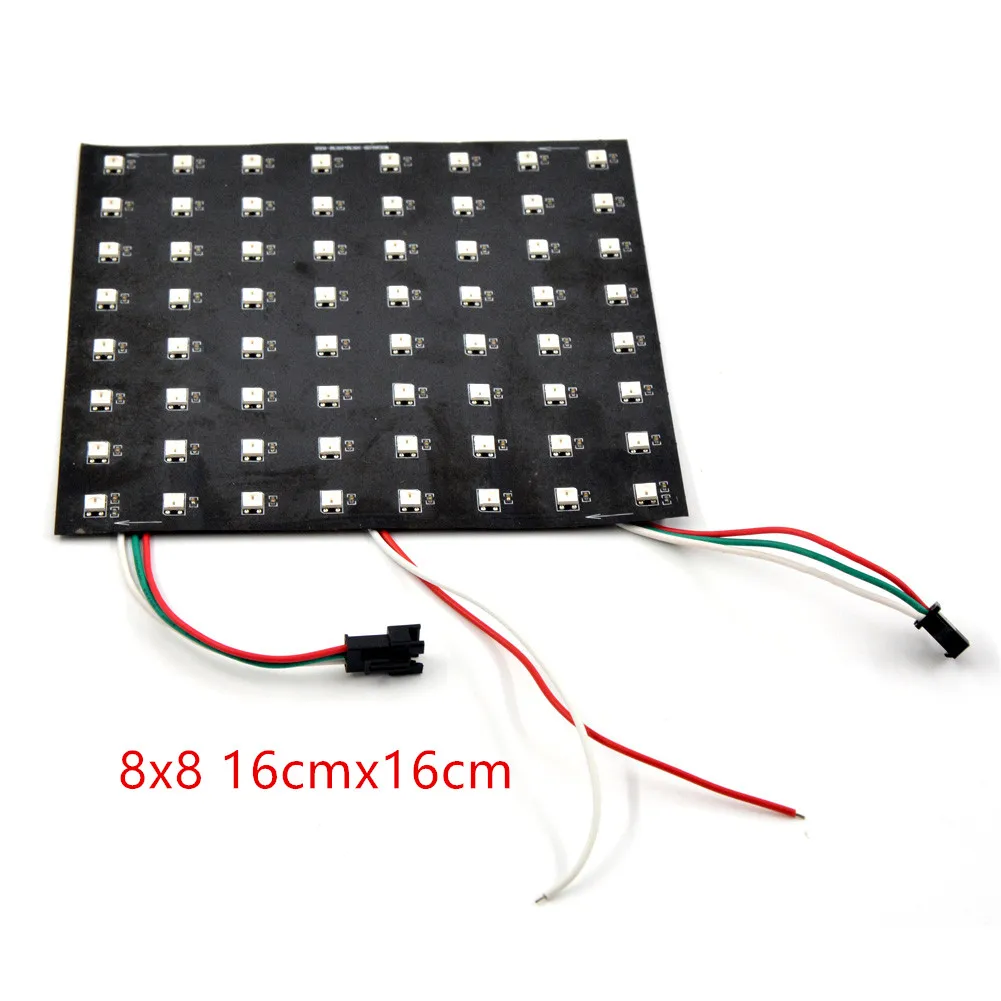

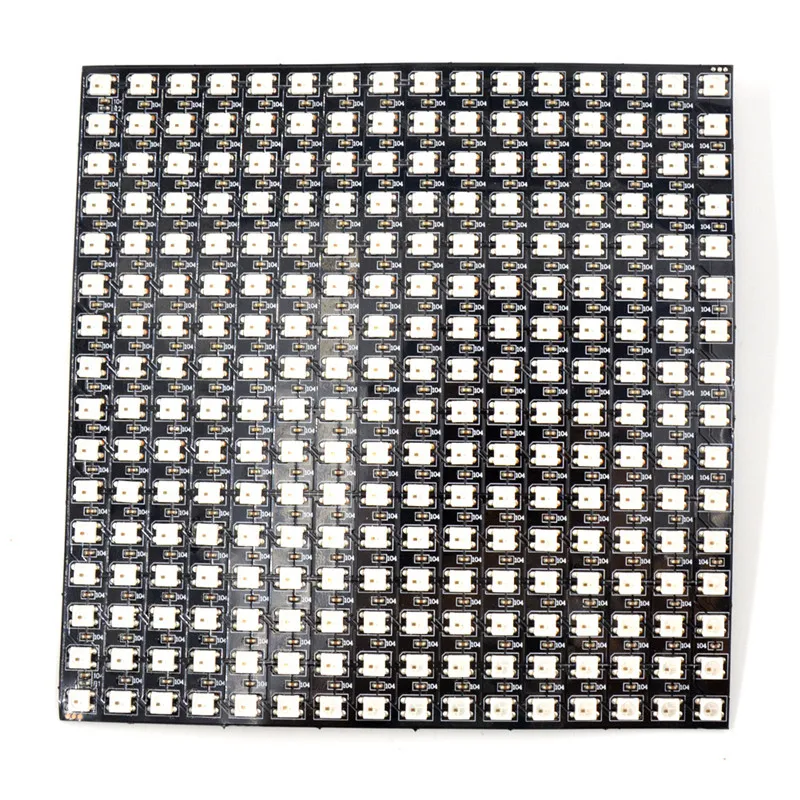

WS2812B панель Описание продукта:
Этот продукт использует первый в мире встроенный драйвер серии IC светильник-излучающий бусины как один из основных плюс WS2812 компонентов конденсатора.

Панель выглядит очень просто и красиво, и тот же WS2812 также является очень стабильной производительностью управляемой очень высокой яркостью лампы.

С ним из шариков лампы, высокая яркость, стабильная производительность, доска проста, элегантна, простота производства, низкая стоимость, процент отказов.

Идеальный выбор дизайна освещения для наружного освещения.
Модель: WS2812b-pixel панель
Светильник Источник: SMD 5050 цветная (RGB)
Пластина: мягкая медь
IC Модель: WS2812B/SK6812
Серый уровень: 256
Вход: DC5V
Угол луча: 180
Цвет: может быть настроен на контроллер, белый, красный, желтый, синий, зеленый и т. Д.;
Стандартное рабочее напряжение: 5 В постоянного тока;
Мощность: 0,3 W ¡по 0.01% на светодиод
Водонепроницаемый: не водонепроницаемый
FPCB толщина платы: 0,3 мм;
Цвета FPCB: черный, белый
Наша компания может обеспечить вспомогательный симфонический контроллер и источник питания

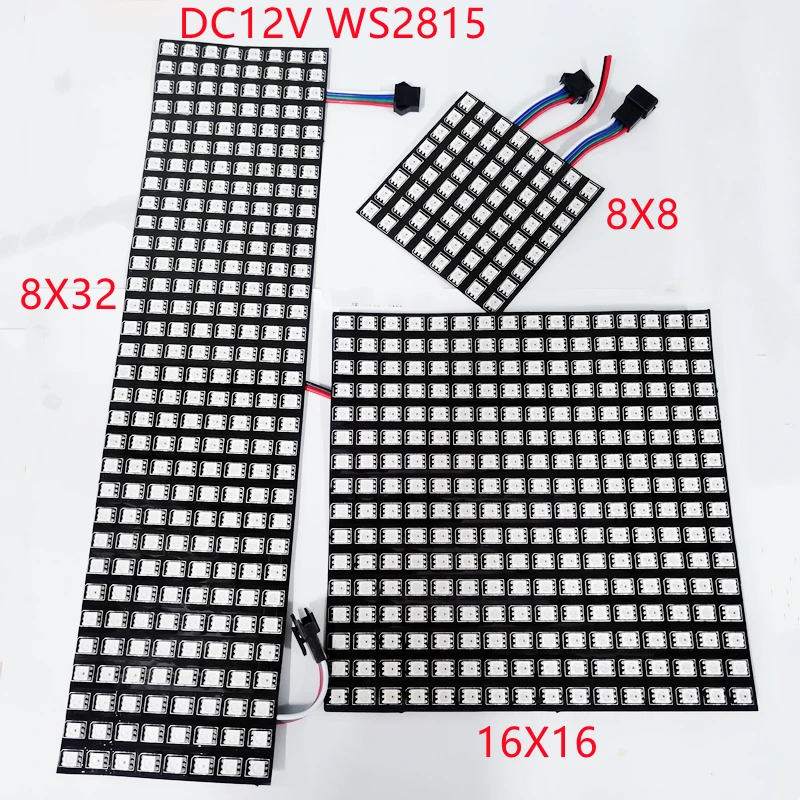

WS2815 панель * Спецификация продукта *

Название продукта: 12V WS2815 матрица пикселей IPS экран

Модель лампы: 5050 RGB

Встроенная модель лампы IC: ws2815

Рабочее напряжение: 12 В

Мощность: ± 0,24 Вт/шт

Серый уровень: 256

Скорость передачи данных: 800 K/S

Рабочая температура: - 25 °C --- 80 °C

Срок службы: 30kh

Количество лампочек: 64 / 256 ламп/шт

Кол-во ИС: 64 / 256 шт./м

Цвет света: волшебный цвет может быть изменен по желанию

Ширина пластины: 80*80, 160*160, 80*320 (мм)

Нижний цвет: черная доска

Класс водонепроницаемости: Голая доска-не Водонепроницаемая IP20

Разъем: 4-контактный разъем к разъему

Способ упаковки: Антистатическая упаковка из алюминиевой фольги

Рабочая температура: - 25 ~ 80C

Температура хранения: - 50 ~ 80C

* Преимущества продукта *

Он более красивый и красочный, чем традиционный монохромный светильник-бар...; Это более динамичный и «привлекающий богатство и клиентов», чем традиционный красочный светильник bar effect...; По сравнению с традиционными полноцветная светильник полосы доска, он является более опрятный и имеет более низкая интенсивность отказов...

* Режим проводки *

Блок питания + контроллер + экран пикселя

1. Во-первых, определить направление: есть некоторые маленькие стрелки на каждый светильник бар. Направление, указанное стрелкой,-это выходной конец, указывающий, что сигнал передается вперед; Направление хвоста стрелки-входной конец, направление проводки нашего соединительного сигнала;

2. Есть четыре цвета (красный, зеленый, синий и белый) стык и два цвета (красный и черный) стыковое соединение на входной конец каждый рулон светильник бар (то есть в передней части хвостовик стрелы направления на светильник бар);

Четырехцветный разъем (красный, зеленый, синий и белый), подключенный к контроллеру:

Красный-положительный полюс пуст и не подключен (или подключен к положительному полюсу 12 В источника питания +)

Зеленый-сигнал подключается к выходному порту над контроллером, который обычно является data Bi

Синий сигнал подключается к выходному порту над контроллером, который обычно является Bi data

Белый-наземный терминал на контроллере (i.e. 12V отрицательный полюс) обычно GND или com

Двухцветный разъем (красный и черный), подключенный к источнику питания:

Положительный полюс выше красного положительного 12V силовой трансформатор обычно + V

Отрицательный полюс выше черного отрицательного полюса 12 В силовой трансформатор обычно: - V или com
