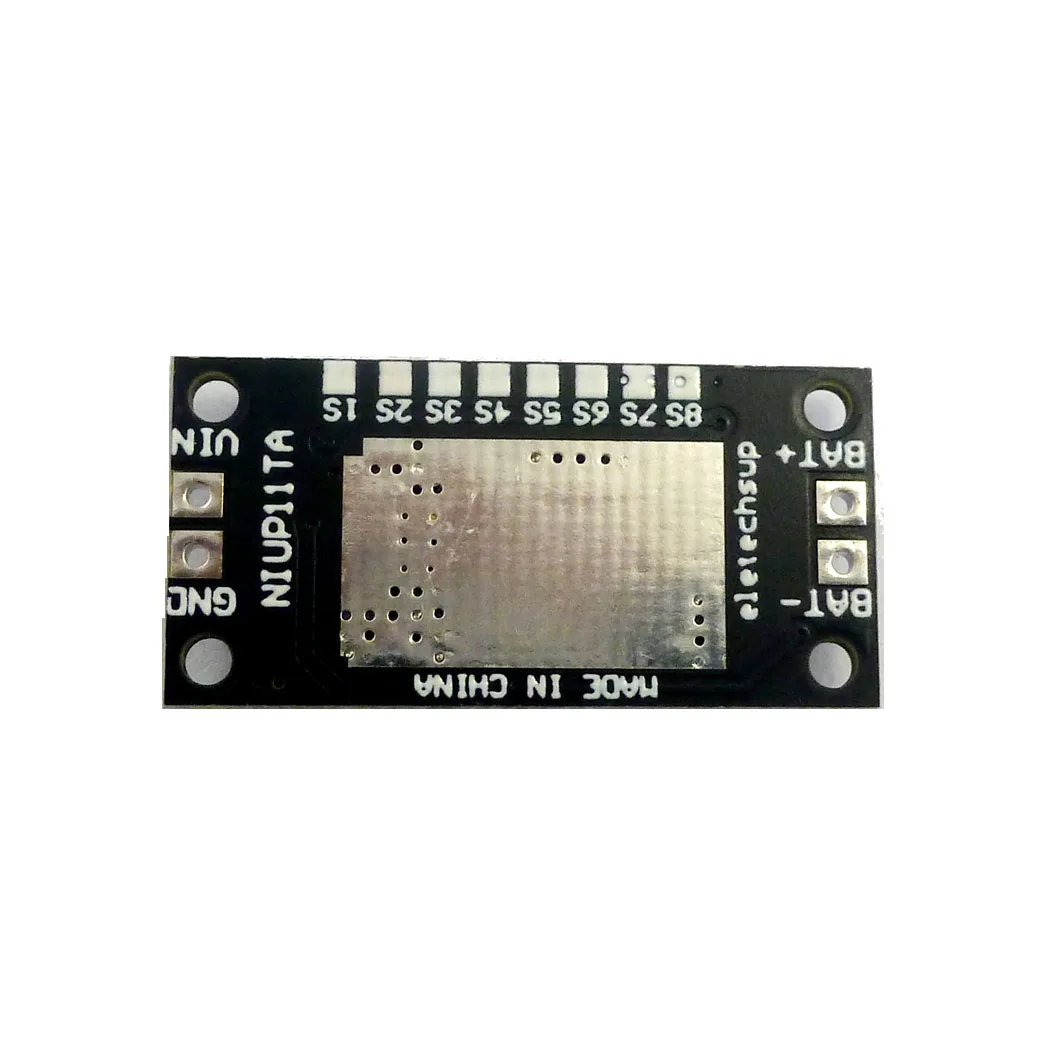

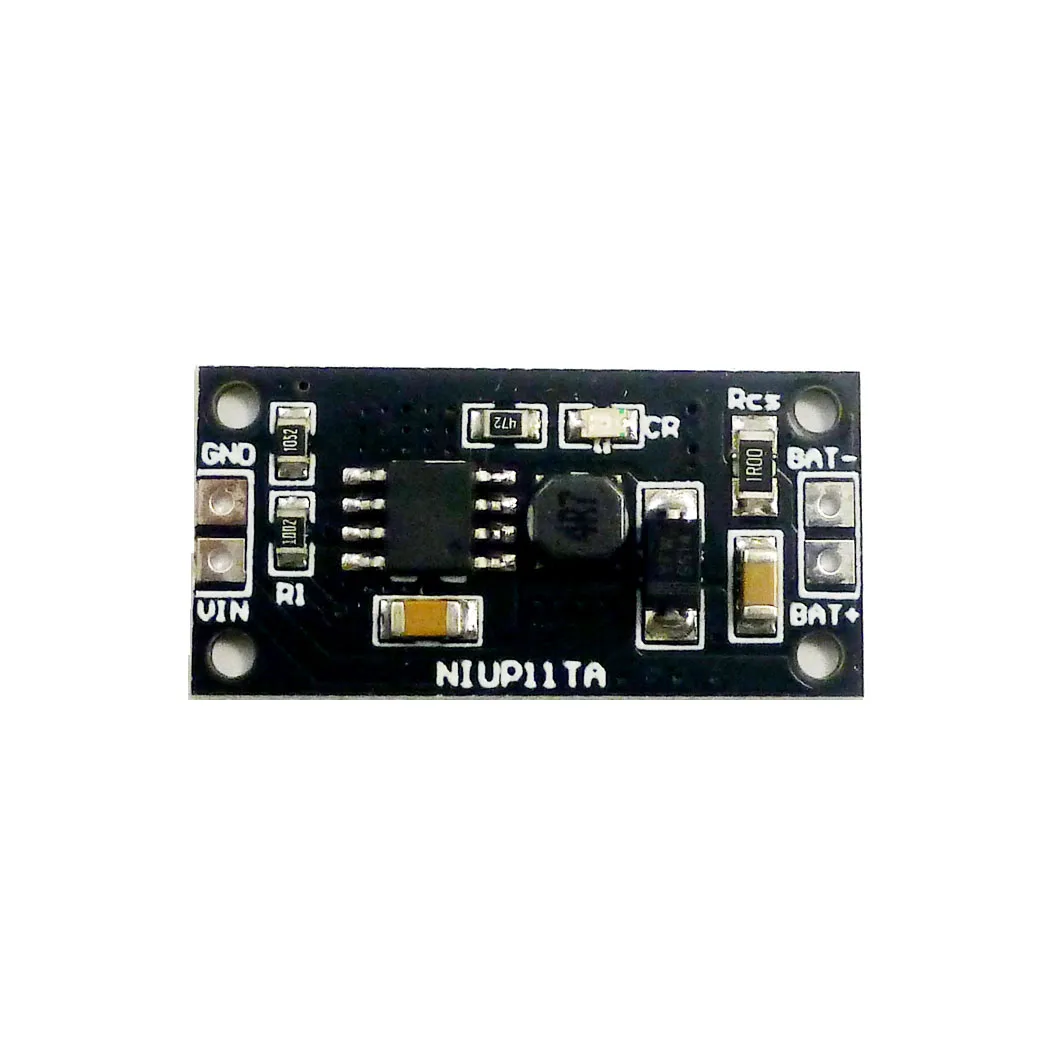

1 8 ячеек 2 в 4 В 3 6 7 9 никель металлогидридный аккумулятор специальное зарядное

Название продукта: на возраст от 1 года до 8 лет сотовый 1,2 V 2,4 V 3,6 V 4,8 V 6V 7,2 V 8,4 V 9,6 V никель-металл-гидридных и никель-кадмиевых типов аккумуляторов Батарея специальный Зарядное устройство для зарядки, зарядная Модульная плата
Упаковочный лист:1 шт.1-8 ячеек NiCd/NiMH батареи зарядное устройство Модуль
(Пожалуйста, выберите необходимые параметры при покупке)Описание:
1-Cell(1S) Версия:

Вход напряжение: DC 4,5 V-5,5 V (рекомендуем DC 5V)
Напряжение при зарядке: около 1,35 V-1,7 V
Ток зарядки около: 230mA-240mA

2 ячейки (2S) Версия:

Вход напряжение: DC 4,5 V-5,5 V (рекомендуем DC 5V)
Напряжение при зарядке: около 2,7 V-3,4 V
Ток зарядки около: 230mA-240mA

3-Cell(3S) Версия:

Вход напряжение: DC 4,5 V-5,5 V (рекомендуем DC 5V)
Напряжение при зарядке: около 4,05 V-5,1 V
Ток зарядки около: 230mA-240mA

4-секционный (4S):

Вход напряжение: DC 4,5 V-5,5 V (рекомендуем DC 5V)
Напряжение при зарядке: около 5,7 V-6,8 V
Ток зарядки около: 230mA-240mA

5-Cell(5S) Версия:

Вход напряжение: DC 4,5 V-5,5 V (рекомендуем DC 5V)
Напряжение при зарядке: около 6,75 V-8,5 V
Ток зарядки около: 230mA-240mA

6-Cell(6S) Версия:

Вход напряжение: DC 4,5 V-5,5 V (рекомендуем DC 5V)
Напряжение при зарядке: около 8,1 V-10,2 V
Ток зарядки около: 230mA-240mA


7-Cell(7S) Версия:

Вход напряжение: DC 4,5 V-5,5 V (рекомендуем DC 5V)
Напряжение зарядки около: 9,45-11,9 в
Ток зарядки около: 190mA-210mA


8-Cell(8S) Версия:

Вход напряжение: DC 4,5 V-5,5 V (рекомендуем DC 5V)
Напряжение при зарядке: около 10,8 V-13,6 V
Ток зарядки около: 190mA-210mA

Защита питания от USB
Защита от короткого замыкания и Активация батареи с нулевым напряжением
Защита аккумулятора
Рабочая температура окружающей среды: от-40 ° до + 85 °
Температура хранения: от-65 ° до + 125 °
Размер 30 мм x 15 мм x 4 мм
Вес: 1,5 г

Примечание: выходное напряжение не может быть измерено с помощью мультиметра без аккумулятора. Но можно наблюдать с помощью осциллографа.

Совет: если ваш аккумулятор 1-3 ячейки, пожалуйста, выберите высокую версию тока: NIMHCRTA


Применение:
Детская Игрушечная машина
Цифровые камеры
Зарядка на солнечной батарее
Приложения Bluetooth
Аудио оборудование
Цифровая камера
Электронный журнал
Портативные устройства
1-8Cell никель металл гидрид зарядное устройство
1-8CellNiCdЗарядное устройство для аккумулятора

Защита питания USB:
При зарядке нескольких аккумуляторов источник питания USB должен обеспечивать большой ток. Чтобы убедиться, что питание USB не повреждено, NIUP11TA добавляет защиту питания USB. Когда напряжение источника питания USB снижается до определенного порога, уменьшите зарядный ток для защиты источника питания USB. Когда напряжение источника питания USB увеличивается, отрегулируйте зарядный ток до максимального значения.

Защита от короткого замыкания и Активация батареи нулевого напряжения:
NIUP11TA может интеллектуально определить, является ли выход коротким замыканием и указывает на ошибку. NIUP11TA позволяет долгосрочным шортам на выходе, не повреждая любую схему и питание USB, а выход укорочен и поддерживает низкое энергопотребление.
NIUP11TA имеет функцию активации аккумулятора с нулевым напряжением, которая определяет аккумулятор с нулевым напряжением, когда короткое замыкание обнаружено впервые после включения. Лошадь активирует аккумулятор с нулевым напряжением, и батарея с нулевым напряжением активируется и входит в обычный процесс зарядки. Если аккумулятор с нулевым напряжением не активирован, будет считаться, что это короткое замыкание, и светильник индикатора начнет мигать.

Защита аккумулятора:
1) Если напряжение батареи выше 1,35 в, батарея считается близкой к полной емкости. После подключения, он не будет заряжен, и светильник индикатора будет погашен, чтобы предотвратить падение емкости аккумулятора из-за эффекта памяти никель-кадмиевой батареи.
2) После подключения аккумулятора, Количество аккумуляторов будет оцениваться. Если напряжение не находится в пределах соответствующего диапазона, зарядка не будет выполнена.

Процесс зарядки:
1) Обнаружение вставки батареи
Когда зарядное устройство приведено в действие, оно автоматически обнаруживает наличие или отсутствие вставки батареи. После обнаружения аккумулятора с нулевым напряжением он будет активирован автоматически. При обнаружении короткого замыкания будет указана ошибка. Если количество аккумуляторов не совпадает с схемой, будет сообщено об ошибке. После установки правильного аккумулятора, будет выполнена нормальная зарядка.

2) предварительная зарядка
Если аккумулятор, подключенный к аккумулятору, меньше 1 в, это означает, что аккумулятор разряжен слишком сильно. Он должен быть активирован после того, как небольшой ток активирован, чтобы предотвратить повреждение батареи. Для предварительной зарядки требуется ток 100 мА и быстрая зарядка, когда напряжение одной ячейки превышает 1 в.

3) Быстрая зарядка
Если аккумулятор, подключенный к аккумулятору, уже больше 1 в, это означает, что аккумулятор прошел предзарядный порог и может быть быстро заряжен. Быстрая зарядка требует регулирования тока на 250 мА. Процесс быстрой зарядки должен периодически обнаруживать напряжение аккумулятора и зарядный ток, а также обнаруживать напряжение батареи-в или 0 △в и прыгать, чтобы компенсировать зарядку.

4) косметика заряда
Быстрая зарядка была использована для зарядки аккумулятора напряжение до 1,3 V или более поздней версии с большим током. Если используется быстрая зарядка, Температура аккумулятора быстро повысится. Его необходимо изменить на меньший ток, чтобы компенсировать заряд. В это время ток контролируется на 200 мА. Время зарядки составляет 20 минут, а затем перейти к зарядке после окончания зарядки.

5) Зарядка
Для того, чтобы компенсировать саморазряд аккумулятора, он войдет в зарядку после окончания зарядки. Ток заряда-40 мА. После входа в зарядку, светильник индикатора был погашен. Когда пользователь удалит аккумулятор, он войдет в следующий цикл зарядки.

6) обнаружение извлечения батареи
При включении зарядки система будет продолжать проводить тест на удаление батареи. После обнаружения того, что аккумулятор удален, он войдет в следующий цикл зарядки.
