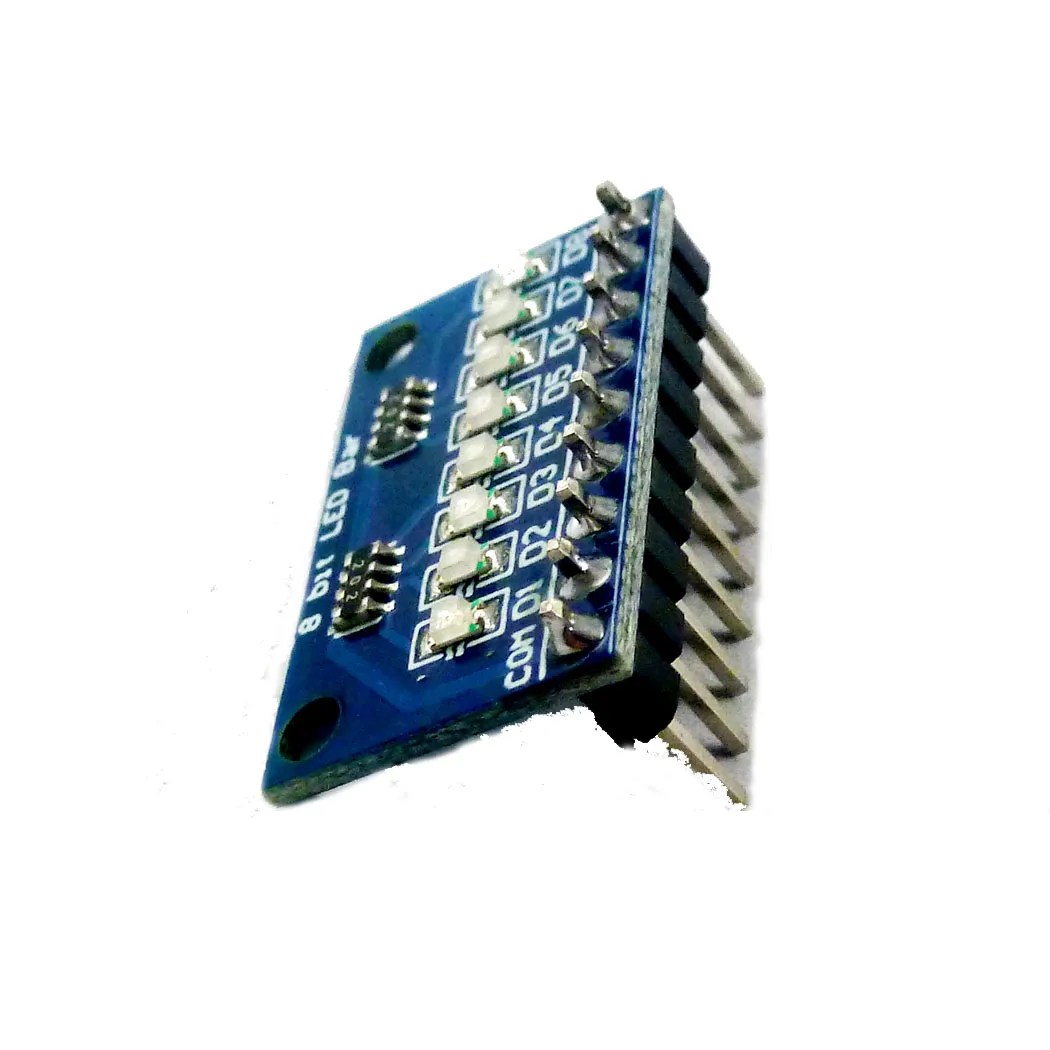

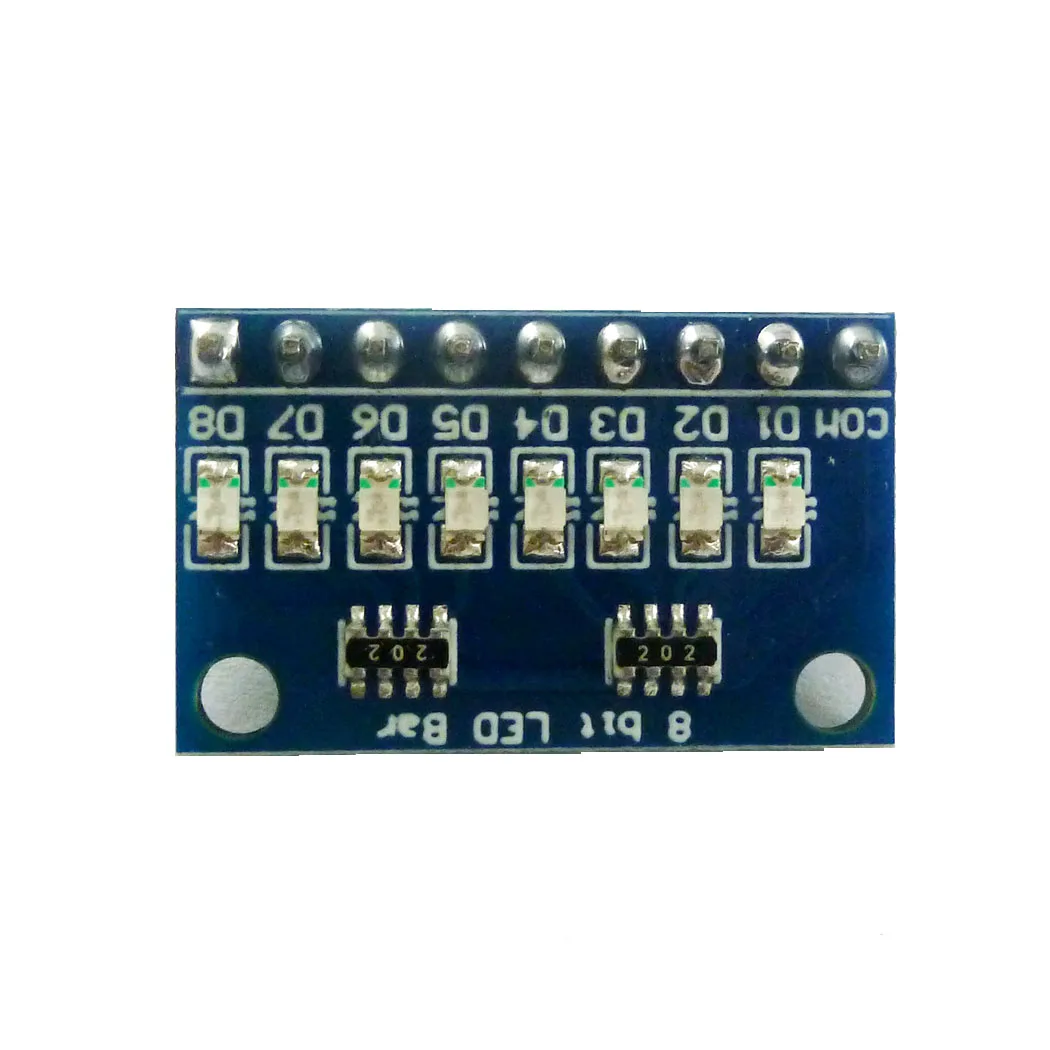

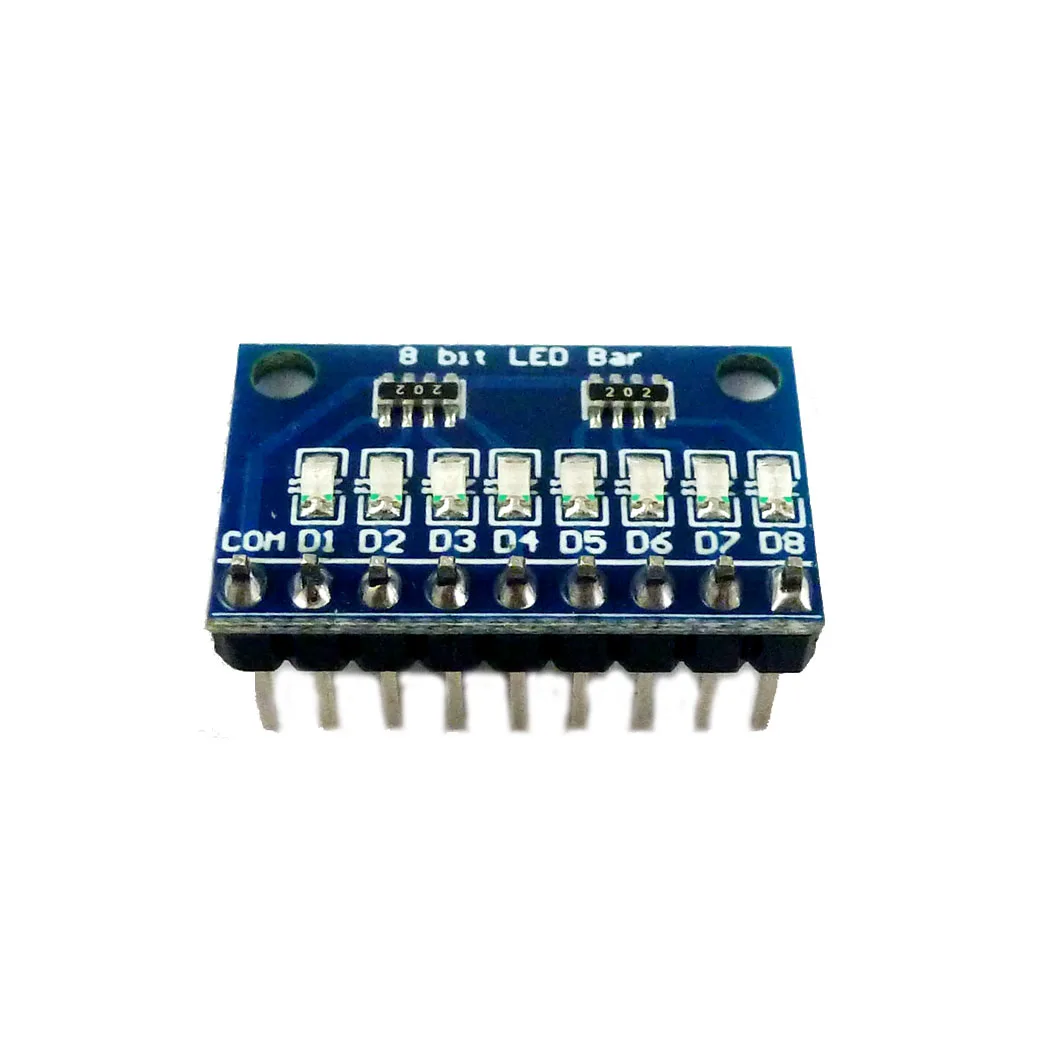

2 шт. 3 24 в 8 бит Синий/Красный общий анод/катодный светодиодный индикатор модуль

Название продукта: 2 шт. 3-24 в 8 бит Синий/Красный общий анод/катодный светодиодный модуль индикатора макетная плата стартовый набор плата для MCU ARM 3d принтера UNO MEGA2560


Упаковочный лист:

  2 шт. DC 3-24 В 8 бит Синий/Красный общий анод/катод светодиодный бар;



Описание:


Может быть вставлен непосредственно в макет, идеально подходит для подключения к вашему Arduiuo UNO Mini Nano Mega2560 из-за макета и т. Д. Или другие MCU ( AVR STM32 ARM7 ARM9 ARM10 ARM11 PIC C8051 STC MSP430 FPGA/CPLD и т. д.)       DC 3-24V 8 бит Синий/Красный общий анод/катод светодиодный бар

Цвет: синий/красный
Рабочее напряжение: 3-24 В постоянного тока

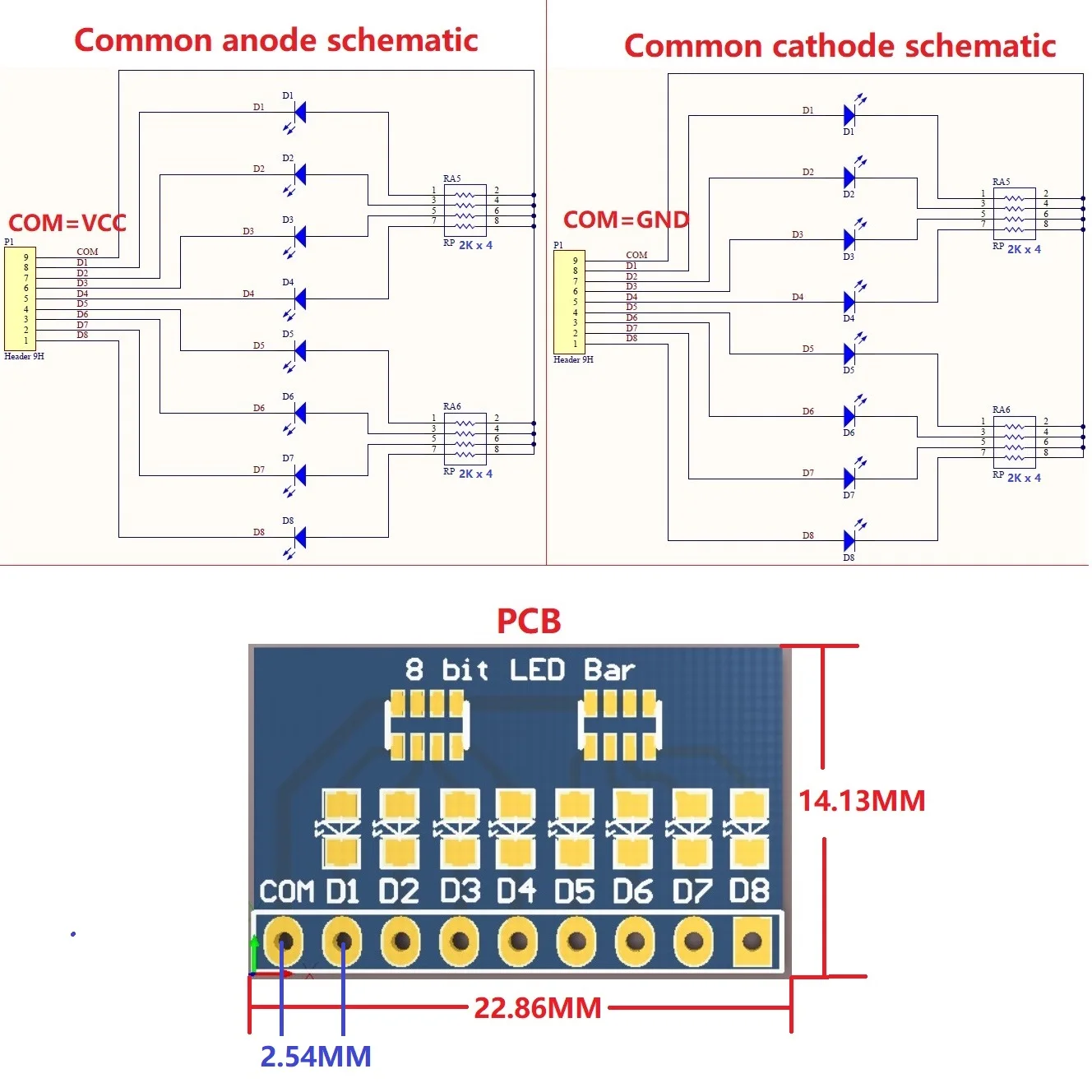

Полярность: общий анод/общий катод
Интерфейс: 2,54 мм с стежков на каждые 2,54 мм нет окна для ввода пин
Применение: MCU/ARM/FPGA/PLC/UNO/MEGA2560/макетная плата

Размер: 22,86x14,13x2,11 мм
Вес: 1,3 г (с Pin), 0,75 г (без штифт)

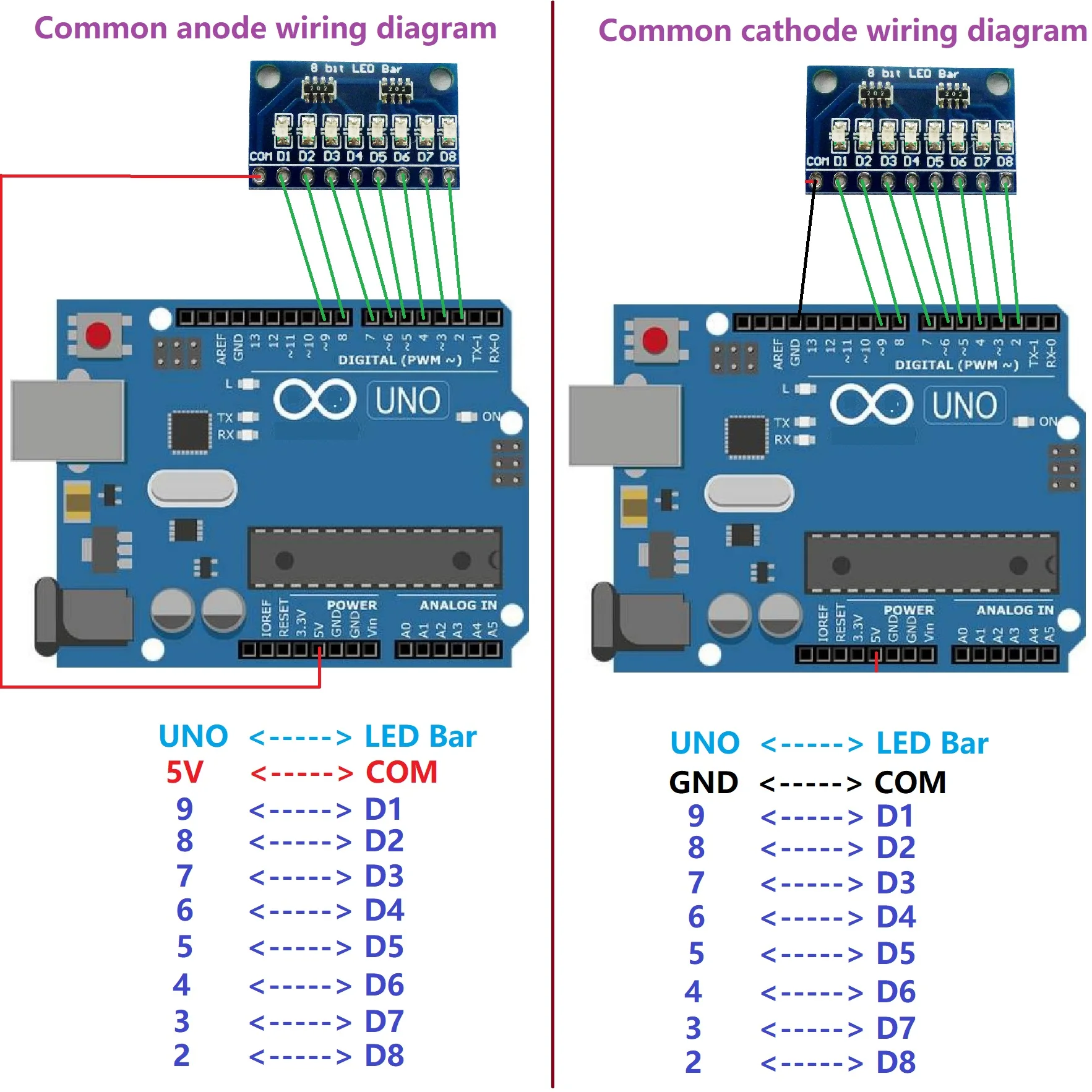

Монтажной схемы:

Соединение со скетчем UNO







Код Arduiuo uno/mega2560   /******************************************************/   /*
Arduiuo_8led

Этот пример кода находится в открытом домене.
*/

/Укажите имя:
Int D1 = 9;
Int D2 = 8;
Int D3 = 7;
Int D4 = 6;
Int D5 = 5;
Int D6 = 4;
Int D7 = 3;
Int D8 = 2;

/Режим настройки запускается один раз при нажатии reset:
Настройка пустоты () {
/Инициализируйте цифровой контакт как выход.
PinMode (D1, выход);
PinMode (D2, выход);
PinMode (D3, выход);
PinMode (D4, выход);
PinMode (D5, выход);
PinMode (D6, выход);
PinMode (D7, выход);
PinMode (D8, выход);
}

/Петля повторяется снова и снова навсегда:
Пустая петля () {

DigitalWrite (D1, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
Задержка (200); /подождите 200 миллисекунд
DigitalWrite (D1, LOW); /выключите светодиодный индикатор, сделав низкое напряжение

DigitalWrite (D2, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
Задержка (200); /подождите миллисекунд
DigitalWrite (D2, LOW); /выключите светодиодный индикатор, сделав низкое напряжение

DigitalWrite (D3, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
Задержка (200); /подождите миллисекунд
DigitalWrite (D3, LOW); /выключите светодиодный индикатор, сделав низкое напряжение

DigitalWrite (D4, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
Задержка (200); /подождите миллисекунд
DigitalWrite (D4, LOW); /выключите светодиодный индикатор, сделав низкое напряжение

DigitalWrite (D5, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
Задержка (200); /подождите миллисекунд
DigitalWrite (D5, LOW); /выключите светодиодный индикатор, сделав низкое напряжение

DigitalWrite (D6, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
Задержка (200); /подождите миллисекунд
DigitalWrite (D6, LOW); /выключите светодиодный индикатор, сделав низкое напряжение

DigitalWrite (D7, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
Задержка (200); /подождите миллисекунд
DigitalWrite (D7, LOW); /выключите светодиодный индикатор, сделав низкое напряжение

DigitalWrite (D8, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)
Задержка (200); /подождите миллисекунд
DigitalWrite (D8, LOW); /выключите светодиодный индикатор, сделав низкое напряжение

}   /******************************************************/
