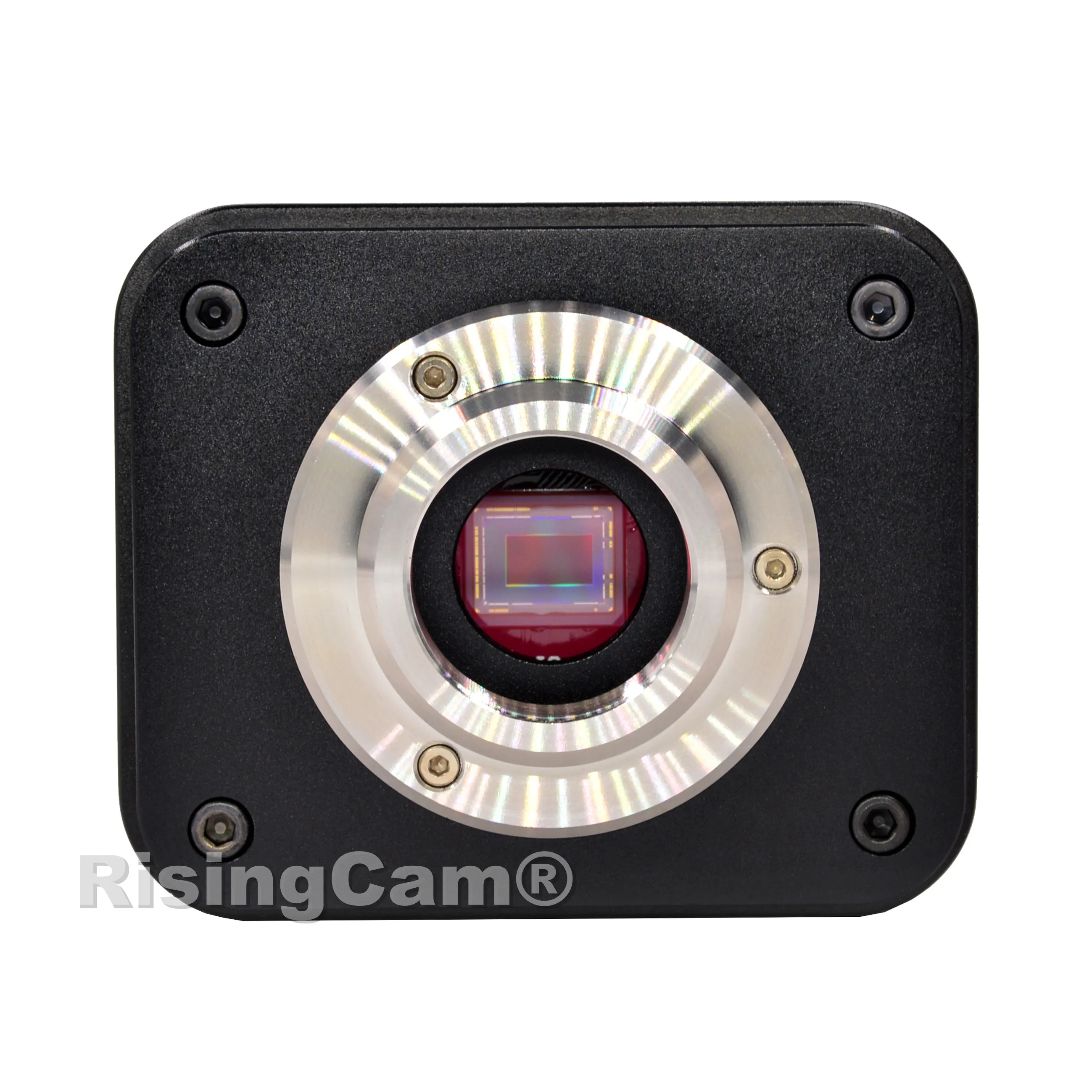

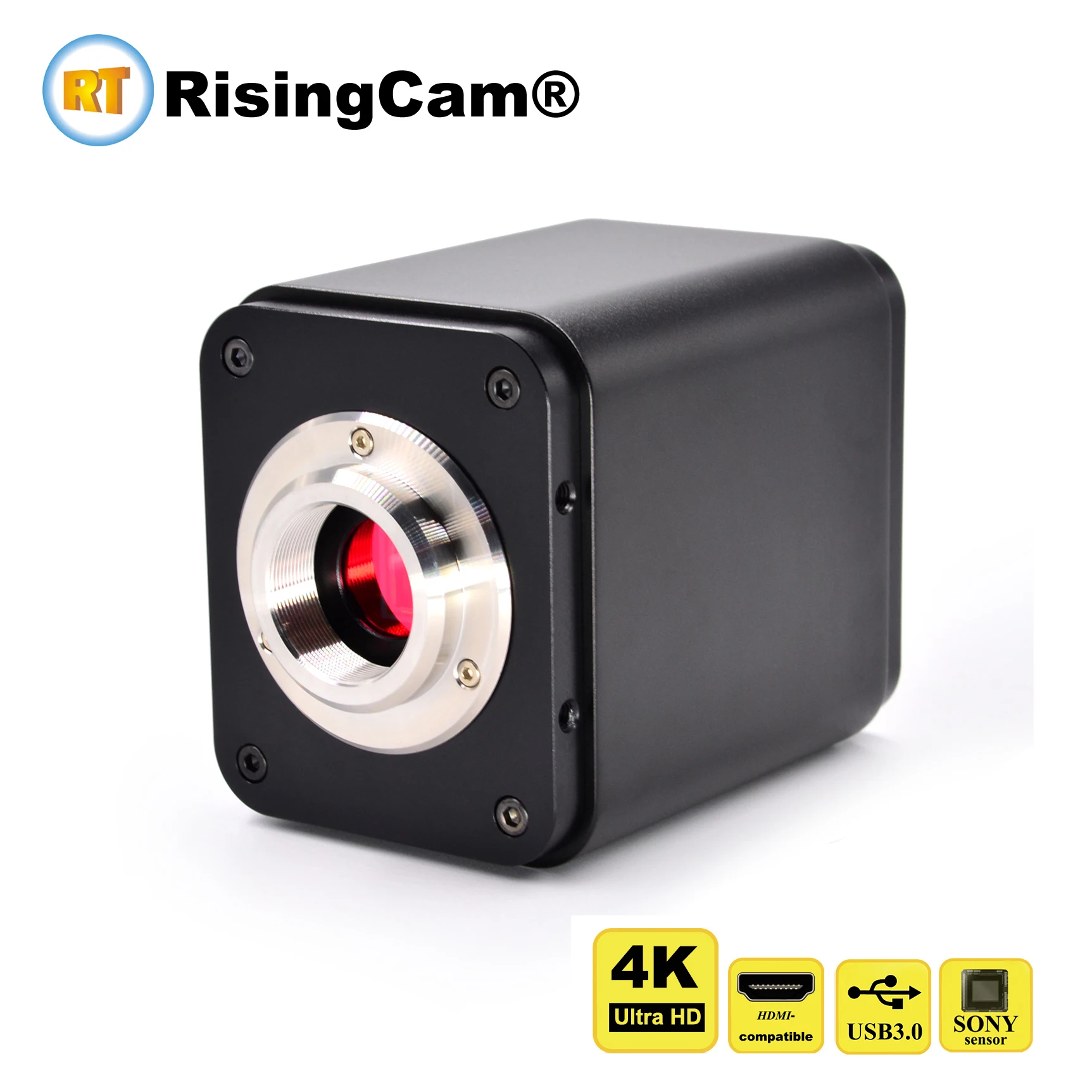

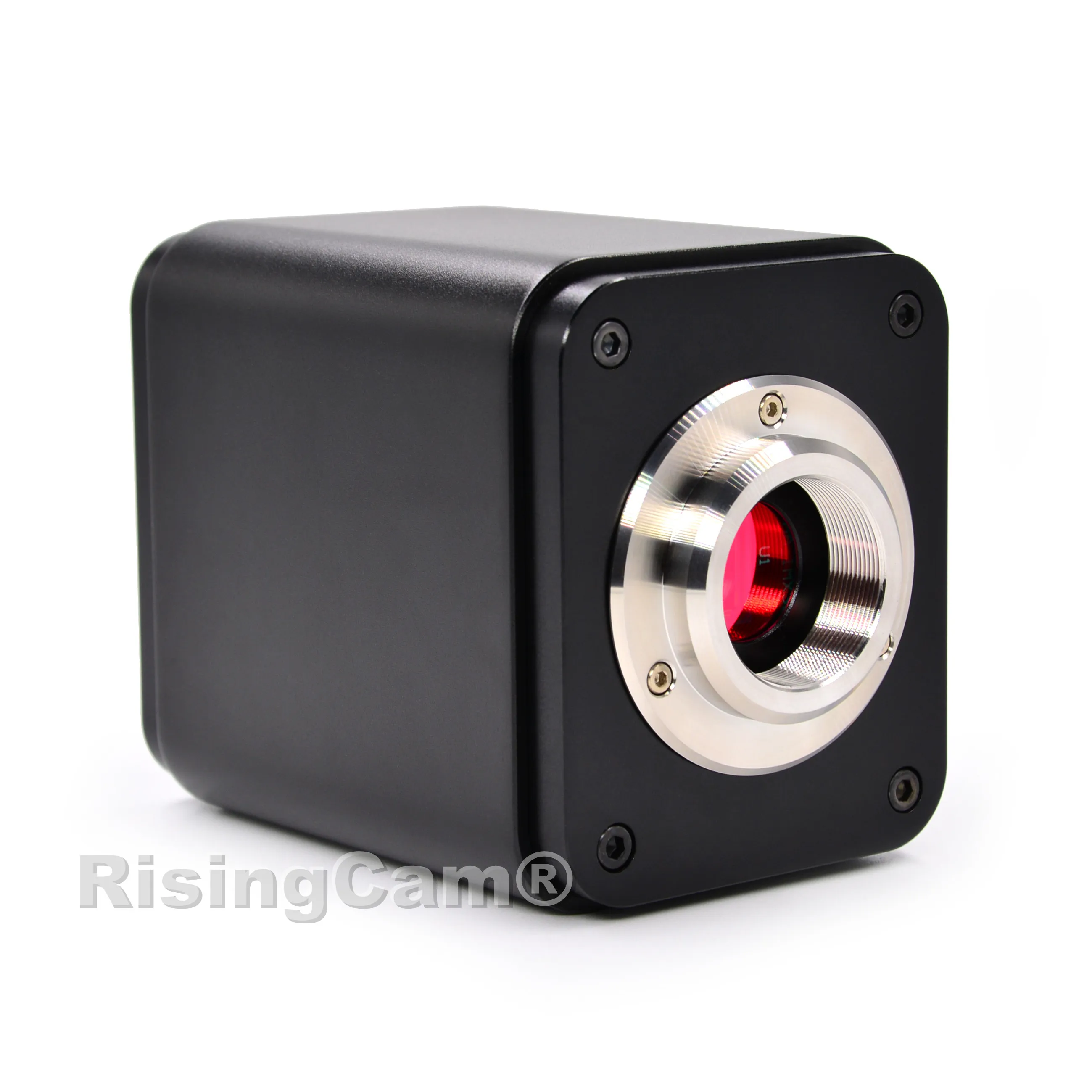

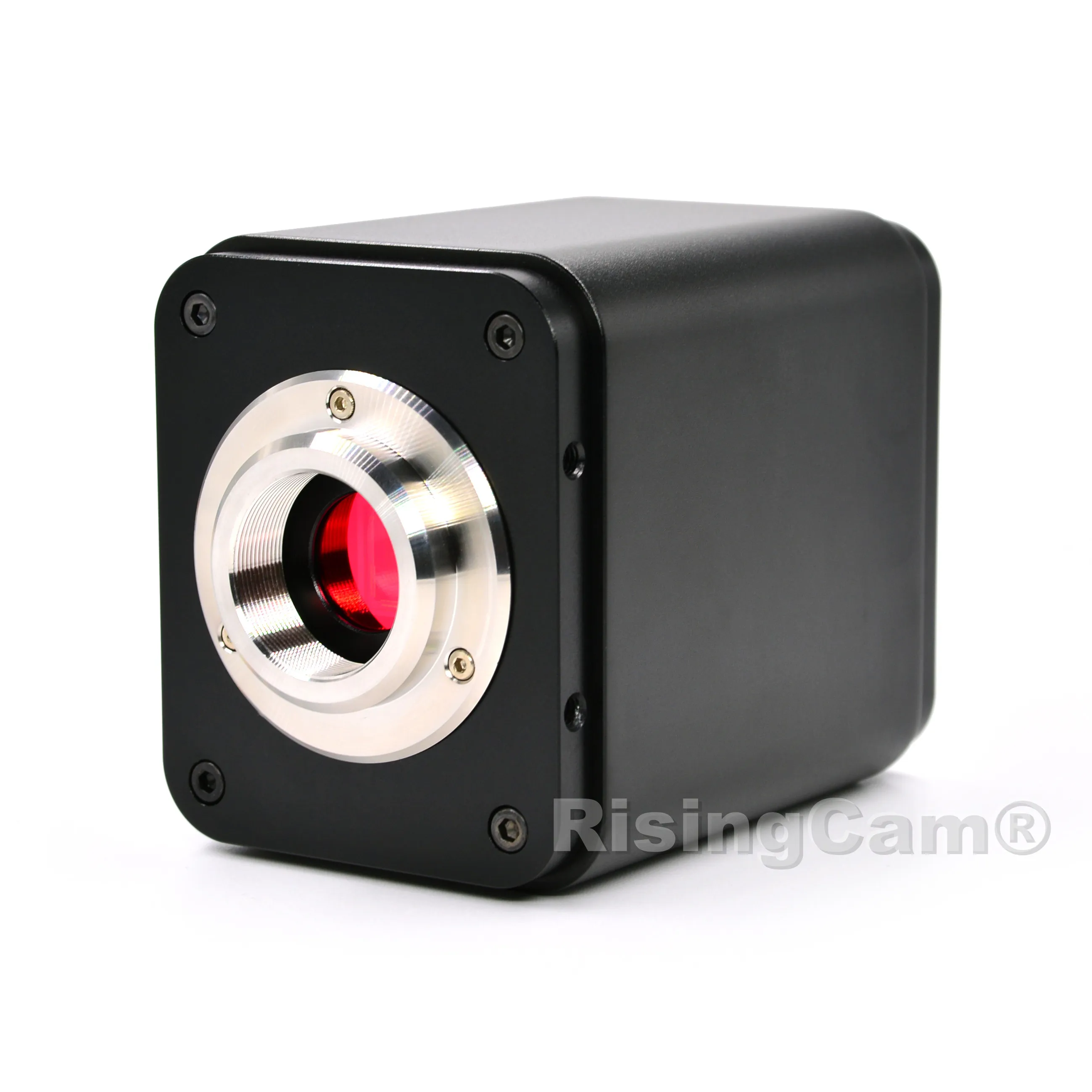

Цифровой микроскоп 4K Ultra HD 60 кадров в секунду HDMI порт GE выход USB камера с SONY imx334 1/1 8

Цифровой микроскоп 4K Ultra HD 60 кадров в секунду HDMI порт GE выход USB камера с SONY imx334 1/1 8

Модель No XP4K8MA

Серия XCAM4K-это живое изображение нового поколения с разрешением 4K при 60/30 кадров в секунду.

Серия XCAM4K поставляется с cmos-датчиком Sony Exmor с высокой чувствительностью, низким темным током и без мазков, достигаемых за счет применения фильтров первичной цветной мозаики R, G и B.

Камера использует стандартный C-mount интерфейс для максимальной совместимости с различными микроскопическими системами. Его можно использовать в качестве автономного рекордера при использовании с монитором HDMI или телевизором, или в режиме реального времени передавать на ПК через USB или Gigabit Ethernet (GE) для записи изображений и видео.

Аппаратные функции 3D denoising, sharity и local tone mapping значительно улучшают качество изображения и видео.

Включенное программное обеспечение Windows предлагает Инструменты для разработки изображений и измерения, а также передовые композитные функции, такие как отстрочка изображения и удлиненная глубина фокуса. С возможностью калибровки весов при нескольких увеличениях программное обеспечение используется для многоуровневой проверки.

Датчик SONY imx334, размер senzor: 1/1.8"

Разрешение: 4KUltra HD (8 Мп 3840x2160)

Максимальная частота предварительного просмотра: 60 кадров в секунду @ 4K под hdmi-выходом

Максимальная скорость записи: 50fps-60fpsunder HDMI-выход

Измерение в реальном времени

Поддержка U диска и SD карты памяти

HDMI-совместимый, USB и GE порт (Ethernet)Выход

4K HDMI / GE несколько видео выход

Двойной процессор Cortes ARM 53, высокая производительность и быстрое реагирование

Кодек H.265/H.264

8G бит DDR4 работает плавно

4k/1080P переключатель адаптивно, предварительный просмотр кадров 60 кадров в секунду, максимальная скорость записи кадров: 60 кадров в секунду

30 кадров в секунду для выхода порта USB и GE

Встроенные функции измерения Sand meausurement объекты могут быть экспортированы в Excel или сохранены с помощью данных изображения в режиме слоя или в режиме сжигания.

Программное обеспечение RisingView для вывода ПК через порт USB3.0 или GE,

Программное обеспечение RisingView поддерживает систему Windows и MAC

Номер модели

Датчик и размер (мм)

Пиксель (мкм)

Чувствительность G

Максимальное FPS/разрешение

Binning

Воздействие

XP4K8MA

4K/Sony IMX334(C)

2.0x2.0

505 мВ с 1/30С Отсчетом

60fps @ 3840x2160

(HDMI-совместимый)

1x1

0,1 мс ~ 1000 мс

1/1.8 "(7,68x4,32)

0,13 мВ с 1/30С Отсчетом

30 кадров в секунду @ 3840x2160

(USB,GE)

Видеовыход

Интерфейс

Описание функции

Интерфейс HDMI

1. Соответствует стандарту HDMI2.0;

2. Максимальная частота кадров 60fps @ 4K или 60fps @ 1080P;

3. Видео, сохраненное в sd-карте или usb-накопителе,

Видео можно воспроизводить на мониторе телевизора непосредственно с sd-карты или usb-накопителя

Интерфейс GE

1. Максимальная частота кадров 30 кадров в секунду при разрешении 4K

2. Кодированное видео H264;

3. Регулировка полосы пропускания в реальном времени;

4. Одноадресная/Многоадресная конфигурация;

5. Конфигурация DHCP или ручная конфигурация;

USB3.0 выход Макс рамка rate30fps @ 4K разрешение

Камера работает с компьютером через кабель USB3.0,

RisingTech предоставит программное обеспечение RisingView для покупателя

Программное обеспечение RisingView поддерживает систему Windows и MAC

Примечание: Максимальная частота кадров также зависит от аппаратной конфигурации компьютера

Спектральная Range380-650nm (с ИК-фильтром)

Другие спецификации для выхода HDMI

Пользовательский интерфейс

С usb-мышью

Захват изображения

8 м (3840*2160) JPEG изображение в sd-карте или USB флэш-диск

Запись видео

Формат видео: 8M(3840*2160) H264 кодированный формат MP4

Скорость записи видео: 50 ~ 60 кадров в секунду (соответствует классу скорости sd-карты и разрешению видео)

Панель управления камерой

Включая воздействие, усиление, баланс белого, регулировку цвета, резкость и контроль денозировки

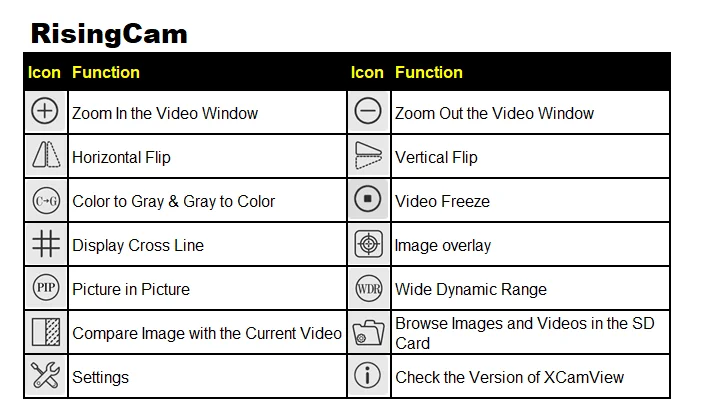

Панель инструментов

Включая зум, зеркало, сравнение, замораживание,

Крест, функция браузера

Другие спецификации для выхода USB

Разрешение

Баланс белого

8 м (3840*2160) Частота кадров 30 кадров в секунду

Автоматический/ручной/ROI баланс белого

Цветовая техника

Ультратонкий цветной двигатель (USB)

API захвата/управления

Стандартный сетевой API для Windows(USB)

Система записи

Неподвижное фото или видео

Другие спецификации для GE Output

Баланс белого

Автоматический/ручной/ROI баланс белого

Цветовая техника

Ультратонкий цветной двигатель (USB)

API захвата/управления

Стандартный сетевой API для Windows(USB)

Система записи

Неподвижное фото или видео

Среда программного обеспечения (для подключения порта GE)

Операционная система

Microsoft®Окна®XP /Vista /7/8/8.1/10(32 и 64 бит)

Linux и Mac поддерживают только выход WiFi камеры (опционально)

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или более поздней версии

Память: 4 ГБ или более

Порт Ethernet: порт RJ45 Ethernet

Дисплей: 19 ”или больше

CD-ROM

Рабочая среда

Рабочая температура (в сантиметрах)

-10 ~ 50

Температура хранения (в сантиметрах)

-20 ~ 60

Рабочая влажность

30 ~ 80% относительной влажности

Влажность хранения

10 ~ 60% относительной влажности

Питание

DC 12V/2A адаптера переменного тока

Разрешение: 4KUltra HD (8mp 3840x2160)

4k/1080P переключатель адаптивно, под HDMI-выход предварительный просмотр частоты кадров 60 кадров в секунду @ 4K, максимальная скорость записи кадров 60 кадров в секунду

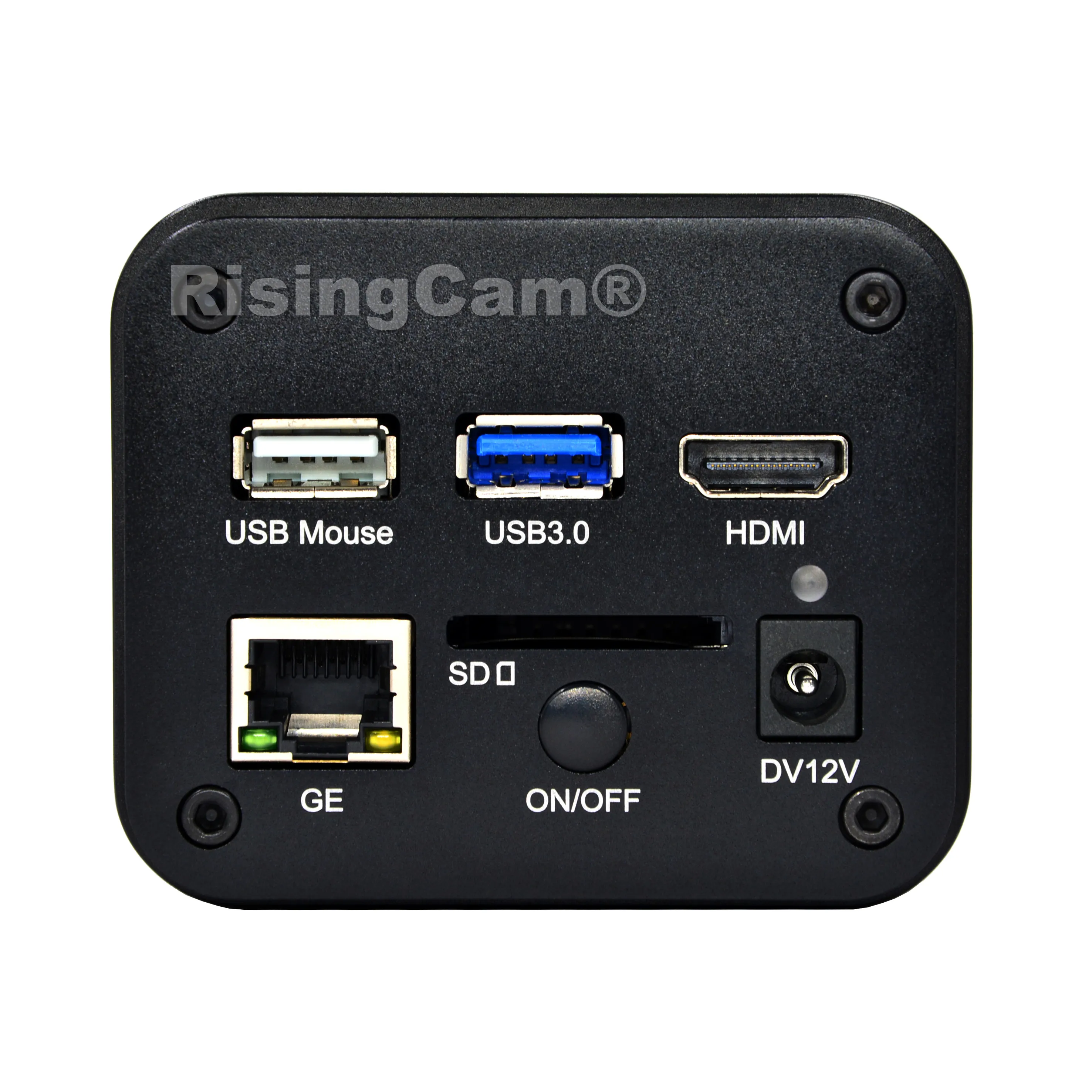

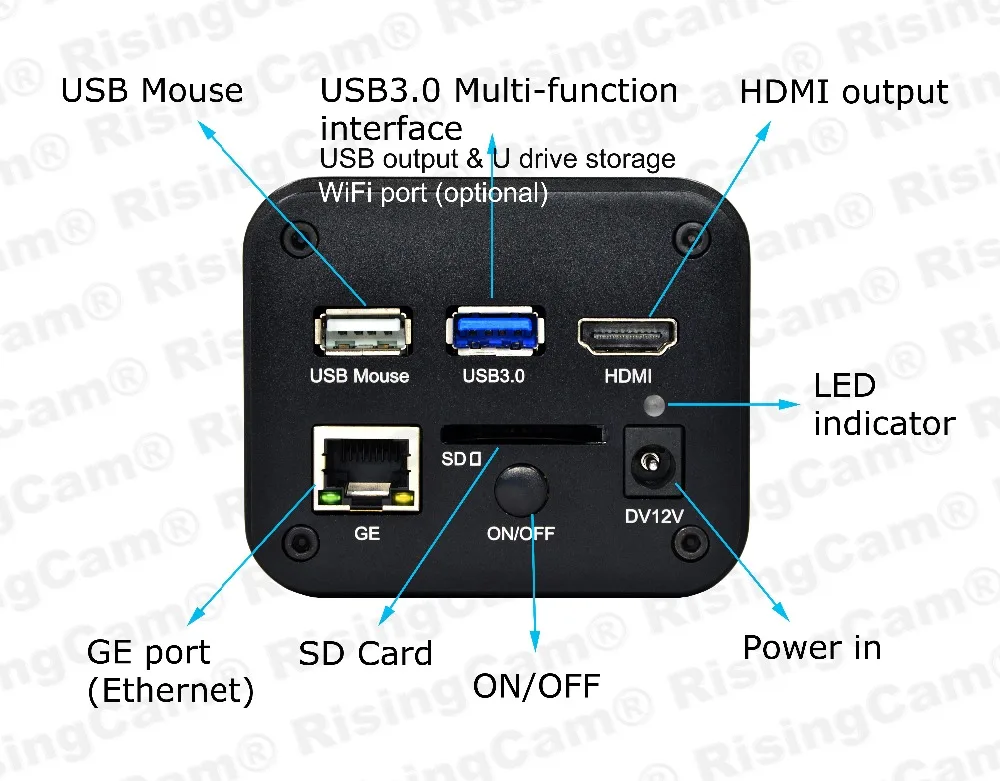

Интерфейс

Описание функции

Usb-мышь

Подключите usb-мышь для легкой работы со встроенным программным обеспечением XCamView

USB3.0

Подключите флеш-накопитель USB для сохранения фотографий и видео.

Подключение USB-WLAN адаптера позволяет камере подключаться к другому устройству через WiFi (опционально)

HDMI

Соответствует стандарту HDMI2.0. 4K/1080P формат видео выход и поддержка автоматического переключения между 4K и 1080P формат в соответствии с подключенными мониторами.

GE

Gige Ethernet порт для подключения маршрутизатора и переключения для передачи видео.

SD

Соответствует стандарту SDIO3.0 и sd-карта может быть вставлена для сохранения видео и изображений.

DC12V

Мощность подключения адаптера 12V

Вкл/Выкл

Выключатель питания.

Светодиодный

Светодиодный индикатор питания.

Видеовыход

Интерфейс

Описание функции

Интерфейс HDMI

1. Соответствует стандарту HDMI2.0;

2. Максимальная частота кадров 60fps @ 4K или 60fps @ 1080P;

3. Видео, сохраненное в sd-карте или usb-накопителе,

Видео можно воспроизводить на мониторе телевизора непосредственно с sd-карты или usb-накопителя

Интерфейс GE

1. Максимальная частота кадров 30 кадров в секунду при разрешении 4K

2. Кодированное видео H264;

3. Регулировка полосы пропускания в реальном времени;

4. Одноадресная/Многоадресная конфигурация;

5. Конфигурация DHCP или ручная конфигурация;

USB3.0 выход Макс рамка rate30fps @ 4K разрешение

Камера работает с компьютером через кабель USB3.0,

RisingTech предоставит программное обеспечение RisingView для покупателя

Запись изображения и сохранение видео в sd-карте

Название функции

Описание функции

Сохранение видео

1. Формат видео: 8M(3840*2160) H264 кодированный MP4 файл;

2. Скорость видеозаписи: 50 ~ 60 кадров в секунду (зависит от уровня скорости sd-карты и разрешения видео)

Захват изображения

8 м (3840*2160) JPEG изображение.

Экономия замеров

1. Информация об измерениях, сохраненная в разных слоях с содержанием изображения.

2. Информация об измерениях сохраняется вместе с содержанием изображения в режиме сжигания.

1. Режим выхода HDMI

Соответствует стандарту HDMI2.0.

4K/1080P формат видео выход и поддержка автоматического переключения между 4K и 1080P формат в соответствии с подключенными мониторами.

Камера может снимать фото и запись видео в режиме HDMI, фото и видео можно сохранить в sd-карте или usb-накопителе,

Фото и видео на sd-карте или usb-накопителе можно воспроизводить на ТВ-мониторе

4K Камера подключаться к 19 дюймов 1080P HDMI ТВ монитор

Меню камеры

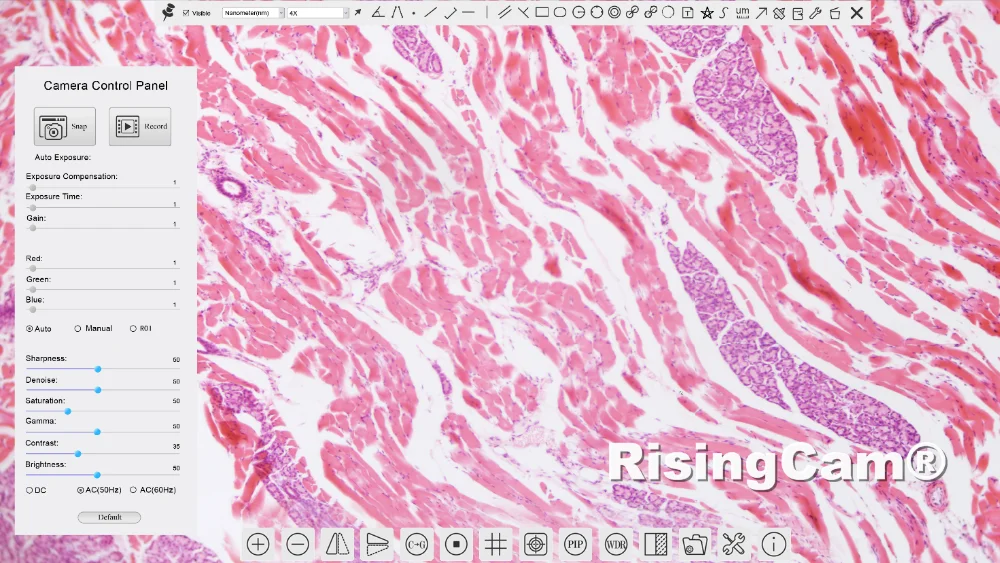

Панель управления камерой

Панель управления камерой контролирует камеру для достижения наилучшего качества видео или изображения в соответствии с конкретными приложениями; он автоматически всплывет, когда курсор мыши перемещается в левую сторону окна видео (в состоянии измерения панель управления камерой не всплывет. Панель управления камерой появится только после завершения или завершения процесса измерения, когда курсор пользователя находится на левом краю окна видео). Левое нажатие

Защелка

Захватывайте изображение и сохраняйте его на sd-карте

Запись

Запись видео и сохранение его на sd-карту

Автоматическая экспозиция

Когда Автоматическая экспозиция проверяется, система автоматически регулирует время экспозиции и получает в соответствии со значением компенсации экспозиции

Компенсация экспозиции

Доступна при проверке экспозиции автомобиля. Слайд влево или вправо для регулировки компенсации экспозиции в соответствии с текущей яркостью видео для достижения правильного значения яркости

Время экспозиции

Доступно, когда Автоматическая экспозиция не проверяется. Слайд влево или вправо, чтобы уменьшить или увеличить время экспозиции, регулируя яркость видео

Коэффициент усиления

Отрегулируйте усиление, чтобы уменьшить или увеличить яркость видео. Шум будет уменьшен или увеличен соответственно

Красный

Слайд влево или вправо, чтобы уменьшить или увеличить долю красного цвета в RGB на видео

Зеленый

Зеленый является основой для справки и не может быть отрегулирован

Синий

Слайд влево или вправо, чтобы уменьшить или увеличить пропорцию синего цвета в RGB на видео

Автоматический баланс белого

Настройка баланса белого в соответствии с видео окна каждый раз, когда кнопка нажата

Ручной баланс белого

Настройте красную или синюю вещь, чтобы установить баланс белого видео.

Резкость

Регулировка уровня резкости видео

Denoise

Проведите влево или вправо, чтобы зафиксировать видео

Насыщенность

Регулировка уровня насыщенности видео

Гамма

Настройка гамма-уровня видео. Направляйтесь в правую сторону, чтобы увеличить гамму и влево, чтобы уменьшить гамму.

Контрастность

Отрегулируйте уровень контрастности видео. Сползайте с правой стороны, чтобы увеличить контрастность и влево, чтобы уменьшить контрастность.

Постоянный ток

Для освещения постоянного тока светильник не будет колебаться, поэтому нет необходимости компенсировать мерцающий светильник

Переменный ток (50 Гц)

Проверка переменного тока (50 Гц) для устранения Мерцания, вызванного освещением 50 Гц

Переменный ток (60 Гц)

Проверка переменного тока (60 Гц) для устранения Мерцания, вызванного освещением 60 Гц

По умолчанию

Восстановите все настройки на панели управления камерой до значений по умолчанию

Панель измерения камеры

Панель измерения появится при перемещении курсора мыши в любое место рядом с верхней кромкой окна видео. Вот представление различных функций на панели измерения

Панель управления для синтеза камеры

2. Режим выхода USB

Эта камера 4K поддерживает UVC, поэтому может работать с компьютером через порт USB3.0.

RisingCam предоставит программное обеспечение RisingView для покупателя

Программное обеспечение RisingView поддерживает систему Windows и MAC

Максимальная рамка rate30fps @ 1080p разрешение экрана,

Максимальная частота кадров 30 кадров в секунду @ 4K разрешение экрана (выберите 100% в RisingView программного обеспечения)

RisingTech предоставит программное обеспечение RisingView для покупателя

Примечание:

Поскольку функция UVC USB3.0 соответствует требованиям ISO, WIN7 не поддерживается

Выход USB3.0 доступен только для Win8 и Win10, система Win7 поддерживает только выход USB2.0

USB2.0 и USB3.0 имеют одинаковую частоту кадров.

Примечание:

1. Чтобы получить более высокую рамку в RisingView программного обеспечения, пожалуйста, выберите 100% в RisingView

2. Порт USB3.0 камеры имеет два режима работы:Режим хостаИРежим устройства

Пользователи могут переключать различные режимы при подключении камеры к телевизору через HDMI кабель

Настройка порта USB3.0 по умолчанию-это режим устройства (для выхода USB)

Если пользователь хочет использовать usb-накопитель или выход WiFi, выберите режим хоста

Примечание:

В режиме устройства Максимальная частота кадров для HDMI составляет 30 кадров в секунду

В режиме хоста Максимальная частота кадров для HDMI составляет 60 кадров в секунду

Фото, сделанное USB выходом камеры 4K под Zeiss Lab A1 билогический микроскоп

Zeiss Lab.A1 тринокулярный микроскоп, объектив 4X, образец: растительный Корневище

Zeiss Lab.A1Тринокулярный микроскоп, объектив 40X, образец:Растительный Корневище

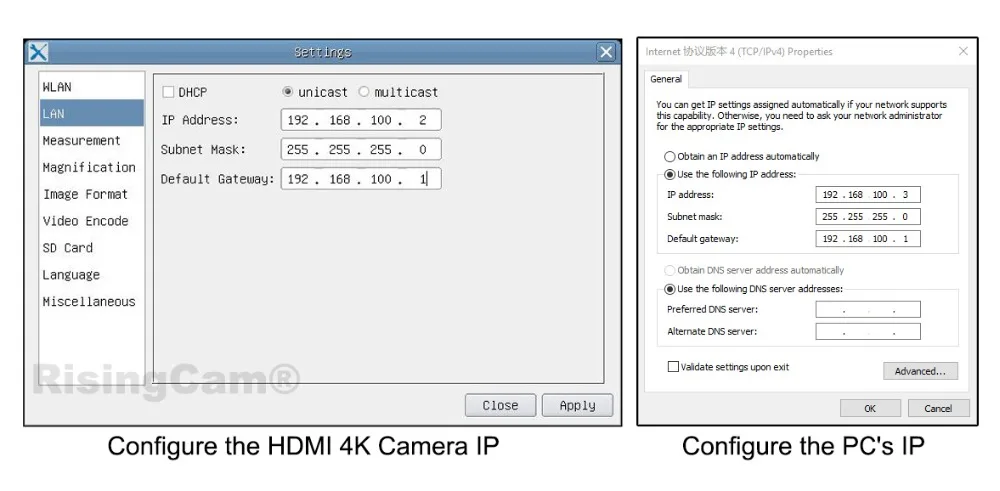

3. Порт GEEthernetВыходной режим

(Руководство по подключению в нашем программном CD)

В режиме локальной сети камера подключается к коммутатору или маршрутизатору (локальной сети) с помощью кабеля Ethernet,

Если маршрутизатор с возможностью WLAN используется, пользователи могут подключать маршрутизатор по беспроводной сети и управлять камерой.

Камеру также можно подключить к ПК через Ethernet кабель, так что эта камера может работать с программным обеспечением RisingView в ПК

Это приложение использует камеру в качестве сетевой камеры. Пользователь должен настроить IP камеры и ПК вручную и убедиться, что их ip-адреса находятся в той же сети. Маска подсети и шлюз камеры и ПК должны быть одинаковыми.

Эта камера 4K также хороший выбор для хирургического операционного микроскопа

Изображение ниже сделано этой камерой 4K и хирургическим операционным микроскопом для офтальмологии

Образец печатной платы

Образец биологии

MK54

Зародыши кролика

Яичник

Вкус

PineLeaf

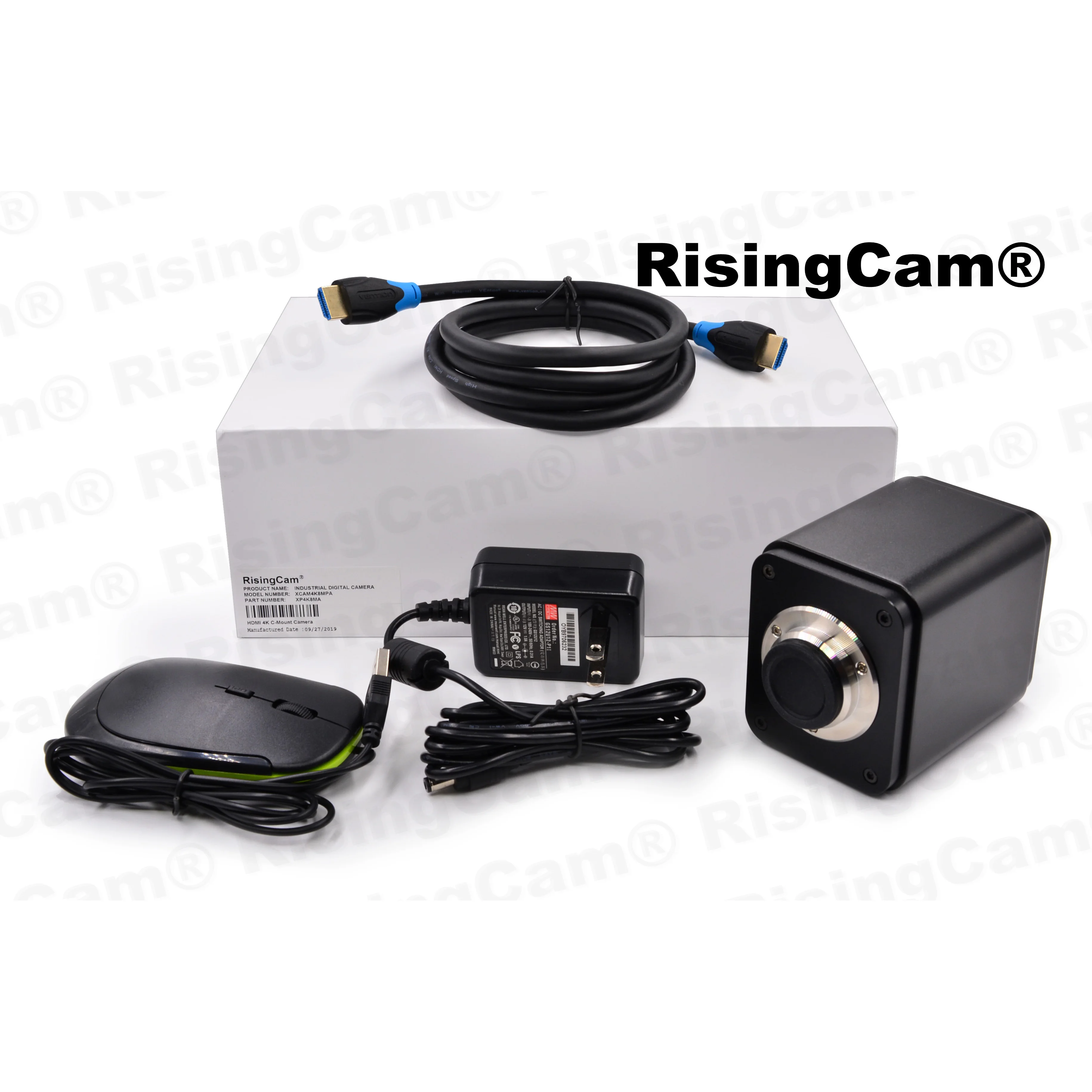

Корпус камеры, изготовленный из жесткого алюминиевого сплава с ЧПУ, обеспечивает тяжелое решение для рабочей лошади. Камера разработана с IR-CUT высокого качества для защиты датчика камеры. В комплект не входят подвижные детали. Эта конструкция обеспечивает надежное и надежное решение с увеличенным сроком службы по сравнению с другими промышленными камерами.

3. Кабель USB3.0

5. Поставщик электроэнергии (ЕС, США и Великобритания на выбор)
