KYYSLB двойной AC24V до 36V 8 Ohms 130W * 2 Плата усилителя M7-reference Swiss Gaowen Circuit Kit UPC1237 |

KYYSLB двойной AC24V до 36V 8 Ohms 130W * 2 Плата усилителя M7-reference Swiss Gaowen Circuit Kit UPC1237 |

Уровень напряжения цепи указан на швейцарском высоком текстовом Goldmund,

Динамический уровень очень хороший, и узел сильный.

Выходная мощность также намного лучше, чем интеграция. , Например,

LM3886 имеет Номинальный 68 Вт, который является индикатором 4 Ом. В TDA7293 является

Также около 50 Ом. Усилитель мощности M7 может достигать 130 Вт 8 Ом

(Тест под AC38V). Движущая сила не на уровне.

PCB двухстороннее погружение золото, и трубка разделена на

Toshiba 2SK170 2SC5171 2SA1930 и другие известные аудио специальные трубки.

Схема защиты-Japan Omron. Отзывы о конденсаторе

Влияет на тон японского ELNA Brown God, а резисторы-медные резисторы для ног.

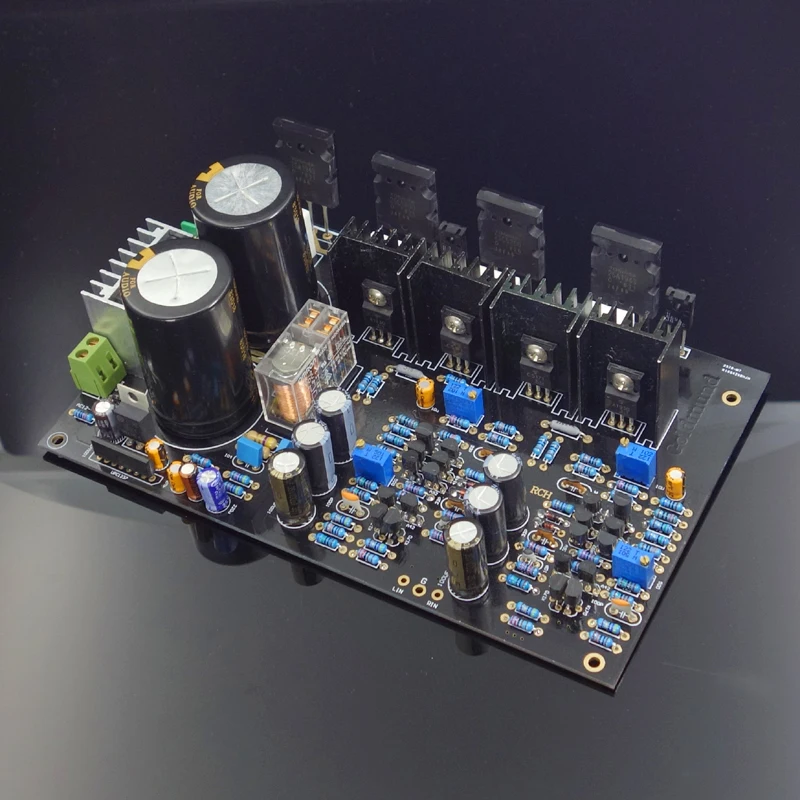

Комплект Усилителя M7 (комплект, готовая плата; Не содержит 4 трубки высокой мощности и

2 основных фильтрующих конденсатора, обратите внимание!, изображение только для дисплея!

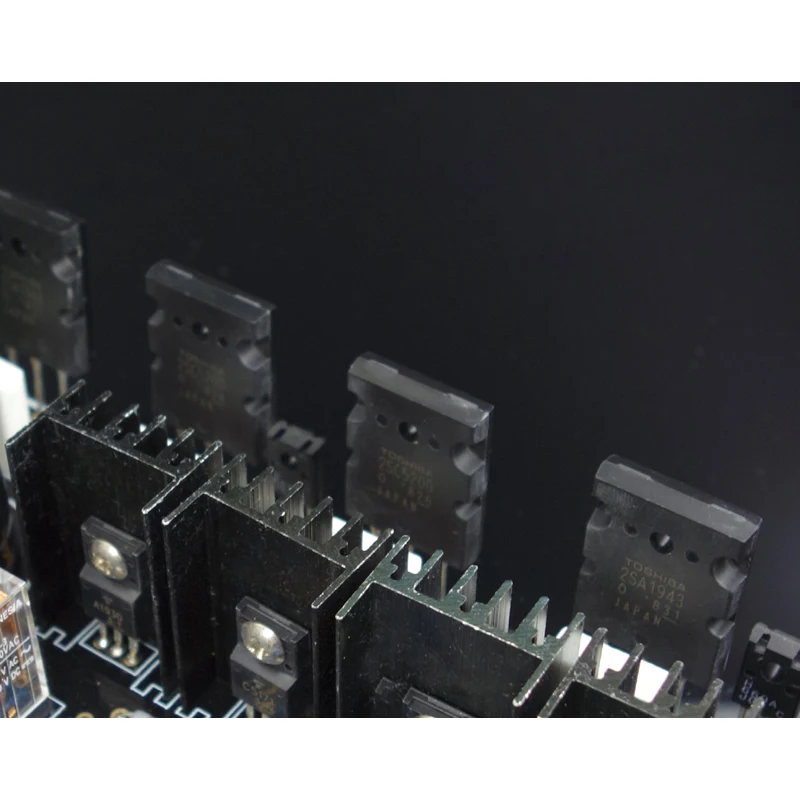

Материал основан на следующем материале. Силовая трубка может быть

Выбран из Toshiba 2SC5200.1943 или полный спектр на трубах.

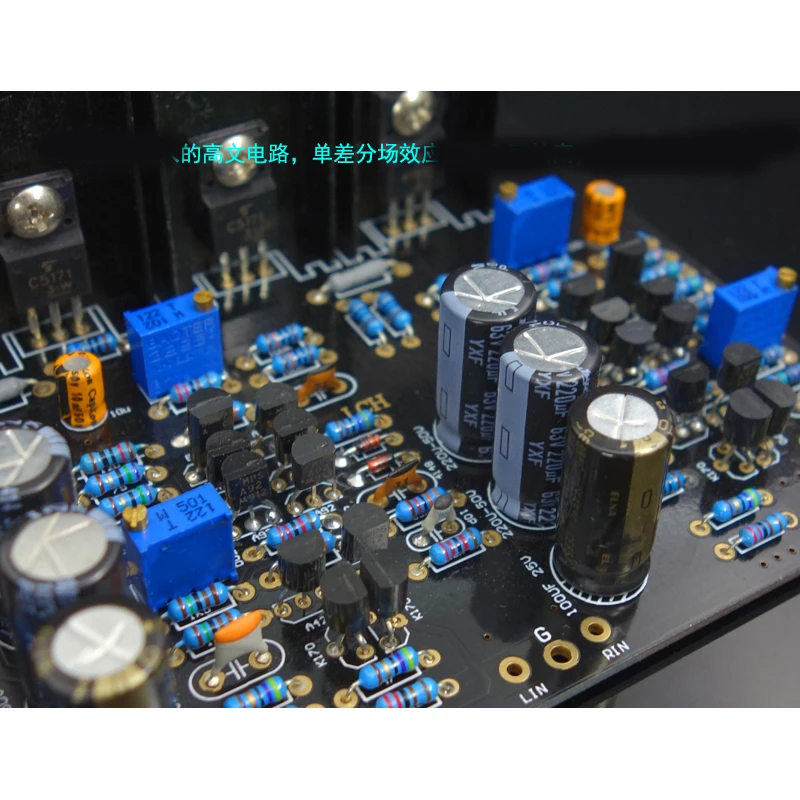

Характеристики цепи: FET используется в качестве дифференциального усилителя входного этапа, который

Подавляет температурный дрейф и значительно улучшает Шум сигнала

Всей машины. Использование постоянной нагрузки источника тока и линейное превосходное

Схема Cascode, усиленная линейность более плоская, чем у обычного усилителя,

Что помогает уменьшить Нелинейные искажения и расширить диапазон частот.

Схема защиты-безопасная и надежная схема защиты динамиков UPC1237,

И соединяет 7812 регулятор напряжения, вся машина работает более надежно

Окончательная фаза усиления тока-двухступенчатый выходной режим Дарлингтона.

В дополнение к очень низким искажениям, отличная покупка рамы также делает

Стабильность всей машины чрезвычайно отличная. Чехол для устранения

Емкость соединения и отзывы о емкости, температура цепи

Нежный. Управление средней точки очень хорошее, так что вся цепь DC, и

Характеристики квадратной волны прибора очень идеальны.

Питание платы, схема защиты (upc1237) и схема усилителя мощности

Интеграция делает проводку Чрезвычайно простой. После того как доска припаяна,

Трансформатор может быть подключен. Только 4700 мкФ основной фильтрующий конденсатор используется в

Процесс отладки, который уже идеально подходит для шума сигнала. По сравнению с средняя точка

Дрейф находится в пределах 5 мВ, и плата очень мала. Площадь 165X107MM,

Парные трубки изготовлены из Toshiba tube 2SK364 и MSP42, MSP92

(Оба импортируются из амерсена).

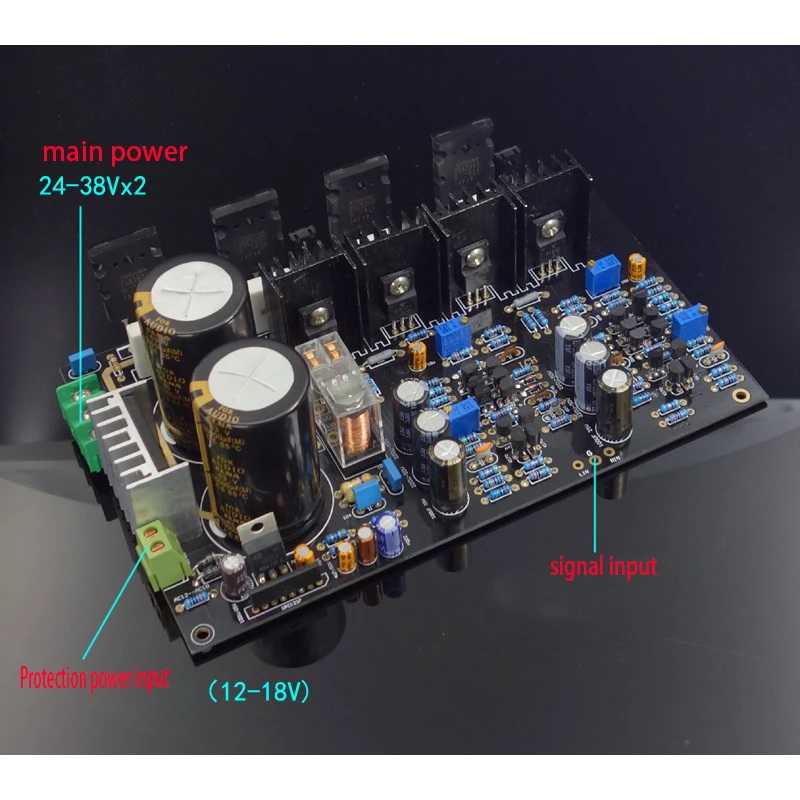

Диапазон напряжения: Основное напряжение AC24V к AC36V можно взять в любом случае. В том случае, если вы

Хотите использовать более низкое или более высокое напряжение, вы можете связаться с нами, чтобы изменить параметры!
Также может быть добавлен комплект AC12V до 18V напряжение переменного тока для защита от короткого замыкания

Отладка очень проста. Рекомендуется для отладки в первую очередь струнные лампы

Или используйте 30 Вт или меньше икры для отладки, чтобы избежать проблем с вставкой

Неправильный цвет. Отладка должна только регулировать среднюю точку до 0мв (LW1, LW2

На регулировочной плате), а затем Отрегулируйте 0. 2/ 5 Вт Сопротивление напряжения

Падение составляет 10 мВ --- 20 мВ (1 к тонкая настройка)
