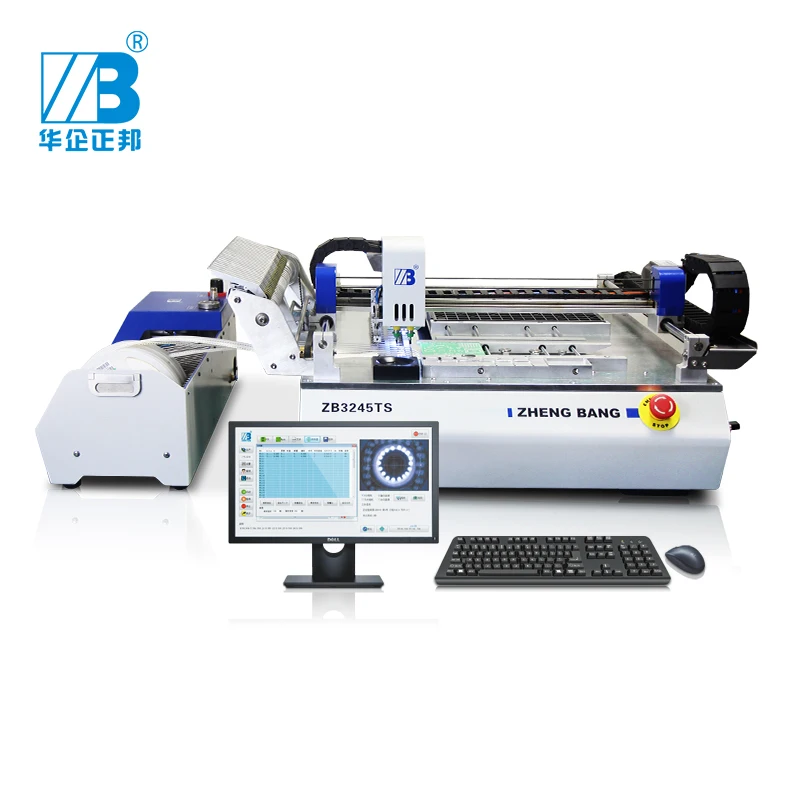

Малая установка для монтажа чипов Smd автоматическое производство ручная

Малая установка для монтажа чипов Smd автоматическое производство ручная

Применение: макетная машина, маленькое производство, Лабораторная работа, D & R, образование.

Краткая информация: машина изготавливается по индивидуальному заказу для малого производства и создания прототипов, с специально разработанной операционной системой. Услуги: В течение 24 часов, консультант по эксплуатации и маркетинга. Профессиональный послепродажный сервис.

Преимущества выше, чем у других:

1. Линейная направляющая HIWIN, импортированная из Тайваня, и двухдиапазонный шаговый двигатель с сервосистемой, машина с высокой точностью и длительным сроком службы. 2. Улучшенная визуальная машина для захвата и установки SMT с 3000 шт./час, практичный CPH 3. Специально разработанное программное обеспечение очень удобно для дизайнеров для небольшого производства.

Системы

Детали

ZB3245T

ZB3245TS

ZB3245TSS

Монтажный Системы

Монтажную головку номер

2 шт.

Теоретические скорости

6500 шт./час

6500 шт./час

6500 шт./час

Нормальное крепление

5000 шт./час

5000 шт./час

5000 шт./час

Визуальный крепления

/

3000 шт./час

3500 шт./час

Элементы для крепления

RC (0603, 0805, 1206 и т. Д.)

RC (0402, 0603, 0805, 1206 и т. Д.)

RC (0402, 0603, 0805, 1206 и т. Д.)

Светодиодный (2835, 3014, 5730, 5050, высокая мощность и т. д.)

Светодиодный (2835, 3014, 5730, 5050, высокая мощность и т. д.)

Светодиодный (2835, 3014, 5730, 5050, высокая мощность и т. д.)

Макс IC Размеры

20*20 мм

20*20 мм

20*20 мм

Мин Тангаж руководства

1 мм

0,5 мм

0,5 мм

Печатная плата

Максимальный размер печатной платы (без лотка IC)

320 × 450 мм

320 × 450 мм

320 × 450 мм

Максимальный размер печатной платы (с лотком IC)

320 × 220 мм

320 × 220 мм

320 × 220 мм

Подающее устройство

8 мм

Детские носки 20 предметов

Детские носки 20 предметов

Для выведения токсинов, 40 шт

12 мм

4 предмета в комплекте

4 предмета в комплекте

8 шт

16 мм

2 штуки

2 штуки

4 предмета в комплекте

24 мм

1 шт.

1 шт.

Комплект из 2 предметов

Препозиционный уровень IC материала

10 шт

10 шт

10 шт

Postposition IC лоток

1 шт.

1 шт.

1 шт.

Трубчатый материалы фидер

Пять трубчатых материалов, один Фидер (опционально)

Пять трубчатых материалов, один Фидер (опционально)

Пять трубчатых материалов, один Фидер (опционально)

Визуальный Системы

Визуальный камера

/

Камера высокой четкости CCD

Камера высокой четкости CCD

Визуальный Кол-во

/

2 (1 большая камера, 1 камера)

4 (1 большая камера, 2 маленькие камеры, 1 up камера)

Способность идентификации

/

MAX.20 * 20 мм

Управление Системы

Система

MCU

Microsoft WIN7

Операционное программное обеспечение

Независимые исследования и разработки

Совместимый формат файла

CSV, TXT. Формат, файл

Режим программирования

В автономном режиме

Поддержка онлайн и в автономном режиме

Давление

0,4 МПа (встроенный насос)

Основной параметр

Мощность

150W

Основной контур тела, размер

L 800 * W 780 * H380 мм

L 830 * W 730 * H375 мм

L 990 * W 730 * H375 мм

Контурный Размер кормушки компонентов

Д 235 * Ш 700 * в 245 мм

Д 235 * Ш 700 * в 245 мм

Д 235 * Ш 700 * в 245 мм * 2

Вес нетто

56 кг

56 кг

60 кг

Вес брутто

84 кг

84 кг

90 кг

Посылка Размер

1190*850*560 мм

1190*850*560 мм

1190*850*560 мм 1 шт., 800*620*300 мм, 1 шт.

Профиль компании

Wenzhou Zhengbang Electronic Equipment Co., Ltd была образована в 2006 году, расположена в Ухай-зоне, Вэньчжоу, Китай, который является профессиональным производителем, который специализируется на исследованиях, разработке, производстве, маркетинг и обслуживание машин THT и SMT. Мы-лидер производителя машин SMT, наши основные продукты-миксер для паяльной пасты, паяльная паста Pinter, машина для захвата и установки, печь для оплавления, контрольный транспортер SMT, PCB Trolly, фидер, сопло, нагревательная пластина, паяльная машина Dip, паяльник, режущая машина PCB, печатная плата Разгрузчик печатных плат и так далее. Большинство наших продуктов имеют патенты и сертификаты CE.

Выставка

Вопросы и ответы

1. Чехол, в котором машина разбивается, где я могу найти запасные части?

Как только у вашей машины возникнут проблемы, пожалуйста, свяжитесь со мной или оставьте сообщение на мою электронную почту. Я отправлю ваше сообщение нашим инженерам, и в течение 24 часов мы организуем удаленный контроль для вашей машины. Если он нуждается в замене любых запасных частей, мы отправим его вам напрямую через TNT, DHL или другие. В некоторых регионах у нас есть технические команды. Если вам нужна местная служба, вы должны покрыть дорожные расходы, стоимость рабочей силы. Они предоставят вам услуги напрямую. Машина будет упакована в некоторые запасные части, в соответствии с нашим опытом.

2. Условия оплаты?

Мы принимаем к оплате: T/T, платежных карт VISA, PAYPAL, WEST UNION, QIWI и банковским переводом, он-лайн банковский платеж

3. Каков срок выполнения заказа?

1 ~ 2 недели после того, как мы получили оплату, мы запустим доставку. Для индивидуального заказа, это зависит от реальной ситуации.

4. Как продвигается тренировка?

Мы обеспечиваем онлайн-сервис дистанционного обучения, и мы предложим вам операционное видео и руководство для многократного обучения пользователей.

5. Какой размер аппликативного элемента для этой машины?

Минимальный размер элемента: 0402. Максимальный размер: Тангаж руководства не более 0,5 мм, как, например, QFP100. Высота компонентов:<5 мм.

6. Какой комплект форсунок для элемента?

Размер 500 сопло: 1005,1608,2012.com Понта минимальная ширина: 0,45 мм до 1,45 мм. Размер 501 насадка: 0603,0402. Минимальная ширина элемента: ниже 0,45 мм Размеры 502 сопла: 0805,1005,1608,2012. Компонент минимальная ширина: 0,45 мм до 0,75 мм. Размеры 503 сопла: 0805,1206,1608,2012. Компонент минимальная ширина: 0,75 мм до 1,45 мм. Размеры 504 сопла: 2012,3216,SOT23.component минимальная ширина: 1,1 мм до 2,5 мм. Размеры 505 сопла: компонент минимальная ширина: 2,5 мм до 4 мм. Размер 506 насадка: деталь, минимальная ширина: 4 мм до 7 мм.
