AD8347 800 МГц ~ 2. 7 ГГц понижающей широкополосный квадратурного демодулятора IQ RF
Описание:
Особенности:
В AD8347 представляет собой один-чип, вниз-преобразования, широкополосный квадратурного демодулятора производства аналоговые приборы, который принимает входных сигналов РФ в 800 МГц до 2,7 ГГц Диапазон и downconverts ввода к baseband (в том случае, если) I / Q.
Чип имеет следующие характеристики:
(1) высокая интеграция микросхем, простые периферийные цепи, размер цепи, низкое энергопотребление. AD 8347 интегрирует усилитель коэффициента усиления с радиочастотным управлением (AGC), преобразователь частоты, локальный драйвер осциллятора, цепь смещения нулевой частоты постоянного тока, И двойные дифференциальные выходной усилитель с регулируемым DC синфазный уровнях. Чип даже объединяет детектор уровня baseband. Чип может обеспечить Максимальное усиление 70d B, поэтому только одна деталь AD 8347, плюс небольшое количество внешних компонентов в сочетании с LNA и контуром LO, вы можете создать полную систему приемника. Весь объем приемника может быть уменьшен до максимума. AD8347 имеет стандартный рабочий ток 64 мА, и потребляет всего 320 мВт при 5 В.
(2) и порт ввода радиочастотного сигнала, и порт входного сигнала LO AD 8347 имеют разный вход и одноконтурные режимы входного сигнала и могут управляться различными режимами L, NA и cvc O. Кроме того, baseband Выход порт чипа также имеет дифференциальный Выход и несимметричный Выход в двух режимах, способны за рулем различные АЦП.
(3) может быть применена к различные разных радиочастотного сигнала выходной цепи. AD 8347 подходит не только для аналогового одноканального сигнала, но и для аналогового двухканального выхода сигнала. Как нам всем известно, для аналогового двухканального выхода сигнала требуется два выходных сигнала I / Q с отличной фазой и амплитудным балансом, чип может контролировать точность фазы квадратуры в пределах 1 °, I / Q дисбаланс контроля в 0. 3d B ниже, хорошо отвечает этим требованиям.
(4) AD 8347 предлагает диапазон с переменным коэффициентом усиления 70d B, с хорошей линейной связью между коэффициентом усиления и регулируемым напряжением над подавляющим большинством рабочих диапазонов чипа. Таким образом, чип может легко достичь сложного широкого динамического диапазона приема.
AD 8347 имеет следующие четыре характеристики:
① Высокая интеграция, простые периферийные цепи, небольшой размер цепи, низкое энергорасход;
② Порты ввода/вывода отличаются друг от друга, так и являются раздельными;
③ Применим к Различные Выходной сигнал РЧ-короткого замыкания;
④ С диапазоном регулировки усиления 70d B. Является очень простым в использовании устройством AGC.
Применение:
1, базовая станция для сотовой связи
2, беспроводная связь
3, беспроводная local loop
4, если широкополосный демодулятор
5, Радиочастотное оборудование
6, спутниковые модемы

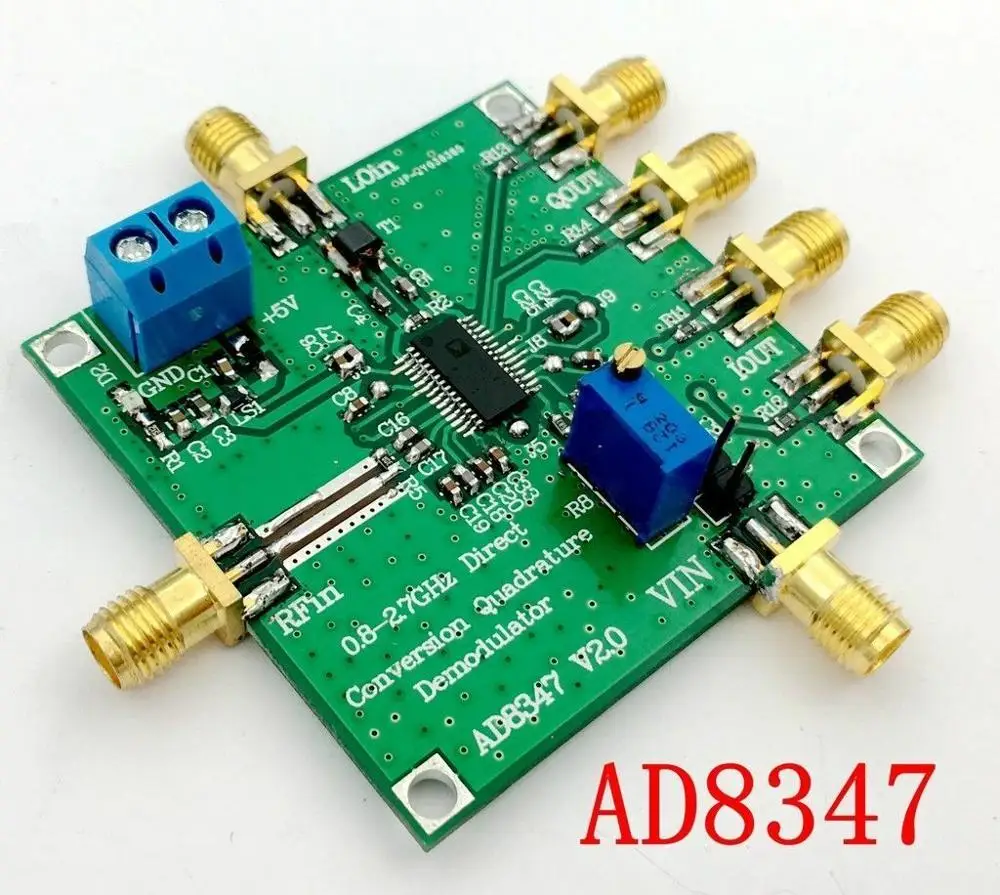

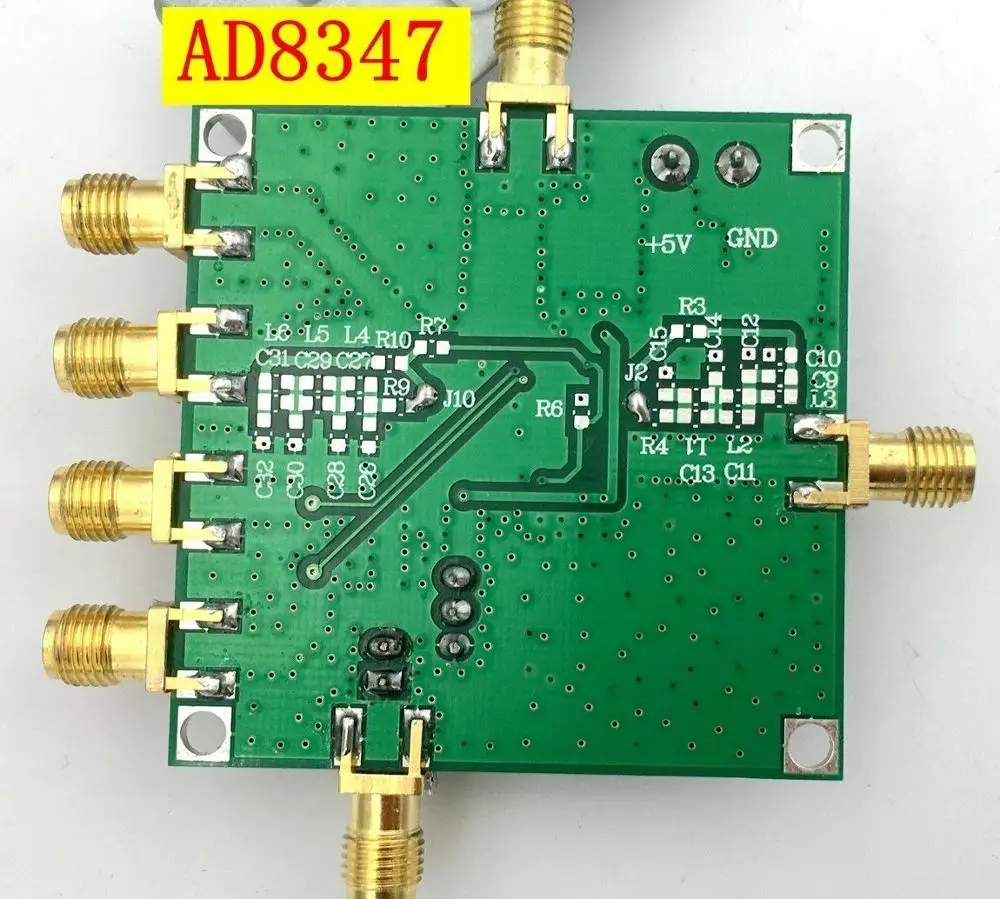

Во-вторых, товары, как показано на трех основных фотографиях
В-третьих, технические индикаторы
1, Напряжение питания: + 5 В постоянного тока (Стандартный ток 64 мА)
2, Рабочая частота: 800 МГц-2,7 ГГц вход переменного тока: 50 Ом;
3, Максимальная входная мощность: 10 дБм;
4, диапазон усиления переменной: 69,5 дБ
5, диапазон управляющего напряжения (0-1, 2 В постоянного тока), режим отрицательного усиления, может быть выбран внутренний потенциометр, или plus DA для управления программой
6. Предоставьте схему PDF файлов
7, можно настроить в режим АРУ и VCA
В-четвертых, конфигурация модели
1. Режим АРУ: Подсоедините переднюю часть J3, J5, J8, J9 и заднюю часть J10, J2, отсоедините переднюю часть J7, чтобы она была настроена в режим Ару.
2. Режим VGA: Подключите передний J3, J7 и заднюю часть J10, J2, отсоедините передний J5, J8, J9, можно настроить в режим Ару.
3. Из-за гибкого применения AD8347, вы можете использовать PDF для настройки.

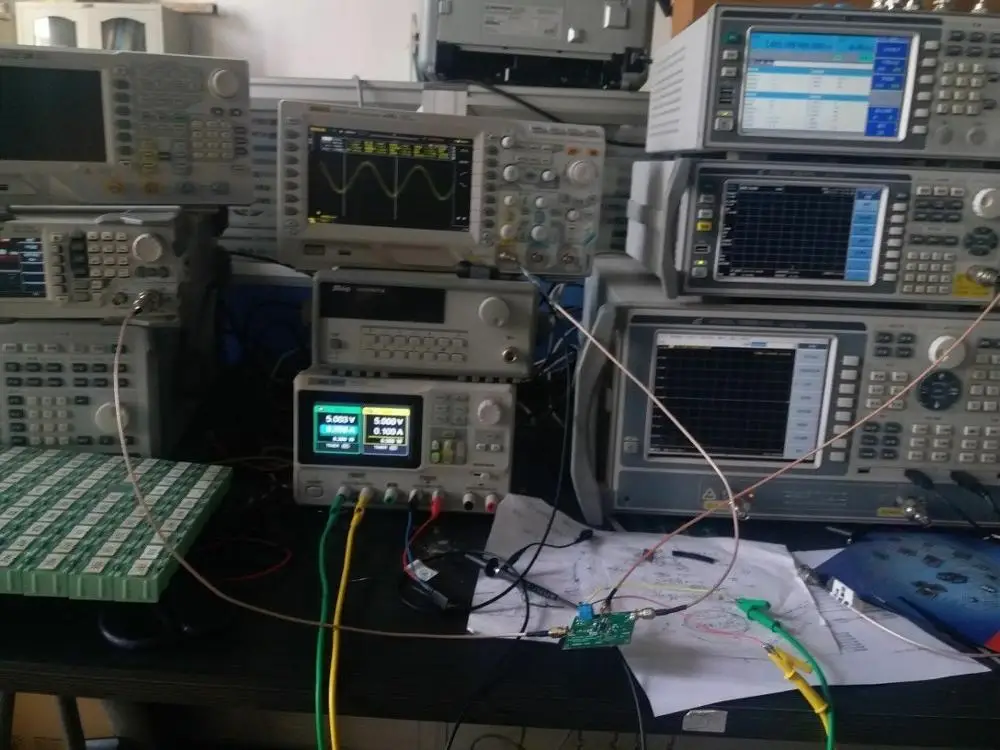

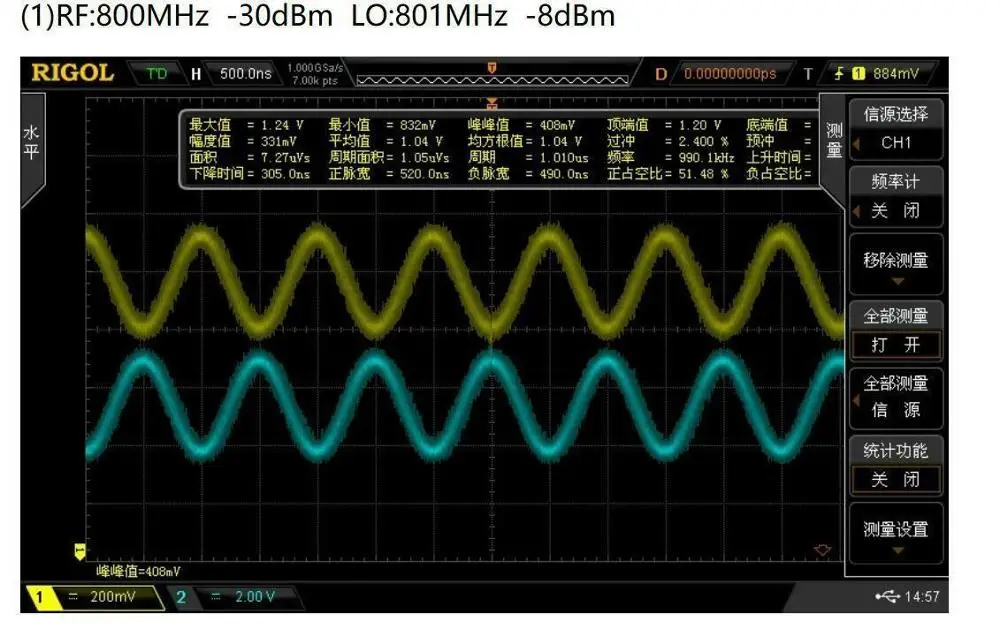

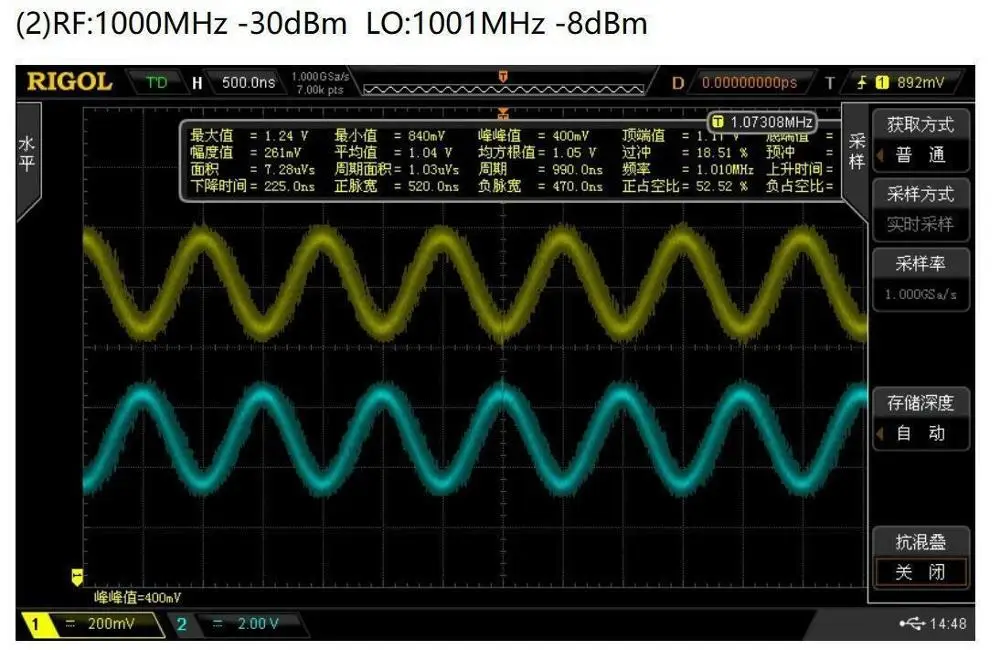

Пятое, AD8347 запись тестирования:
Посылка содержание
100% Фирменная Новинка
(1 шт.); AD8347 800 МГц ~ 2. 7 ГГц понижающей широкополосный квадратурного демодулятора IQ RF
