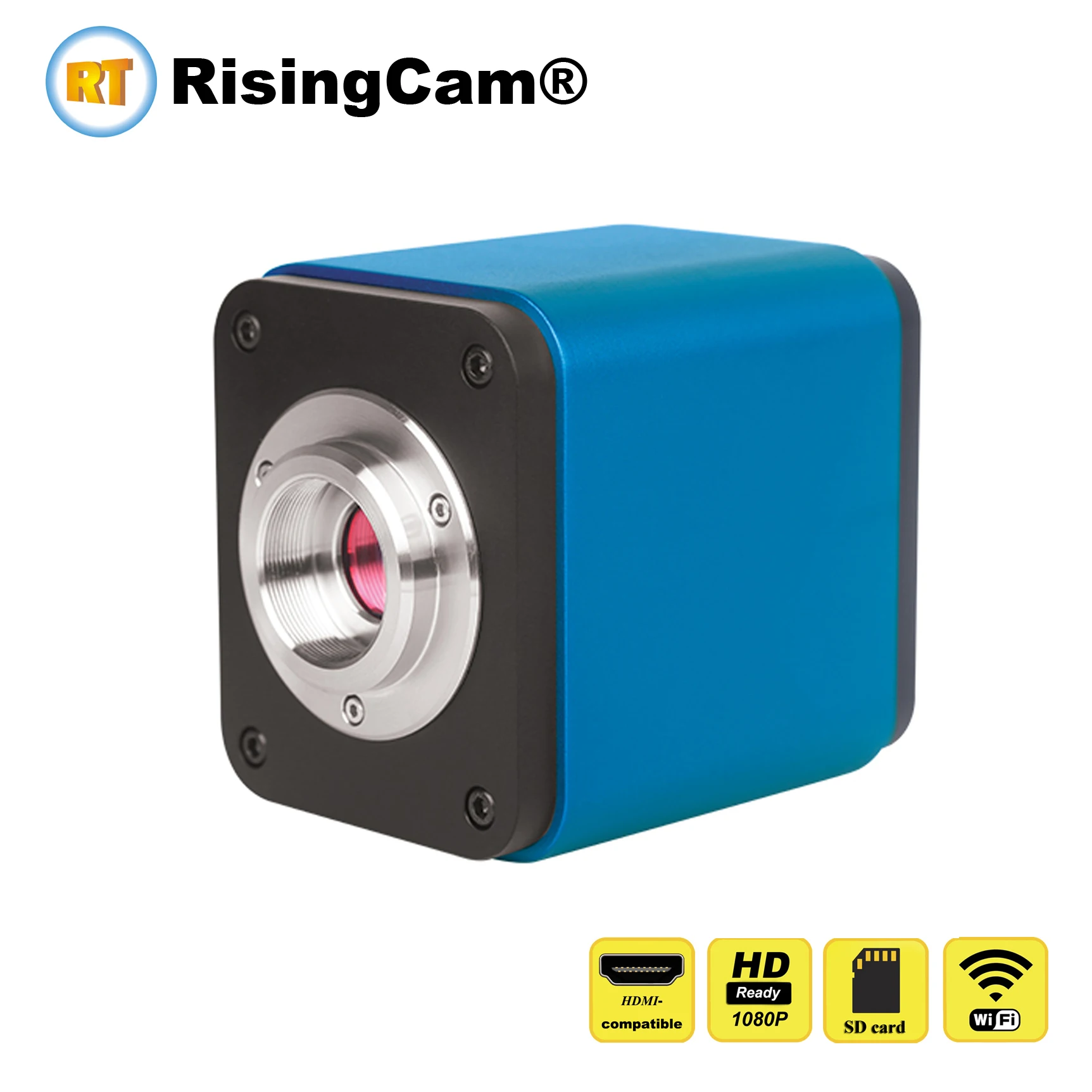

Глобальный затвор SONY imx249 1/1.2 "1080p HDMI совместимых с WI FI выход цифровой

Глобальный затвор SONY imx249 1/1.2 "1080p HDMI совместимых с WI FI выход цифровой

Основные характеристики 1080PHE's:

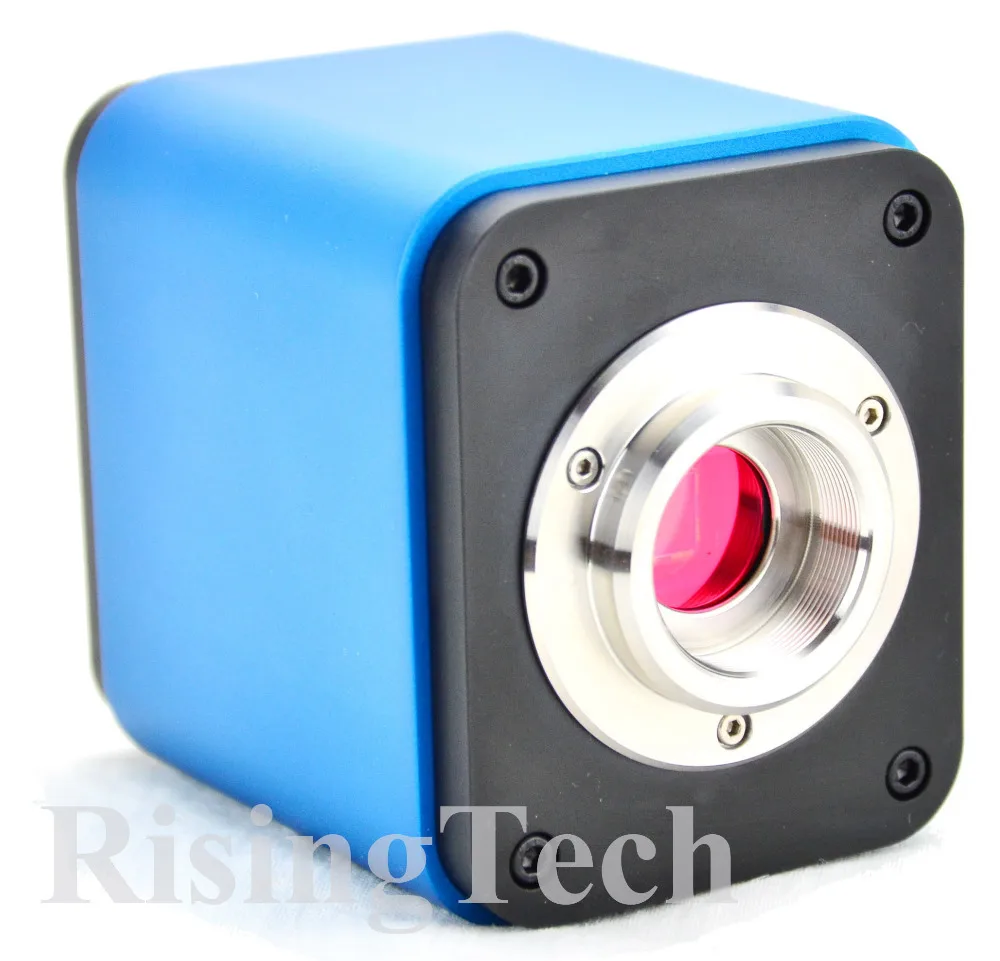

Все в 1( HDMI-совместимый + WIFI) C-mount камера

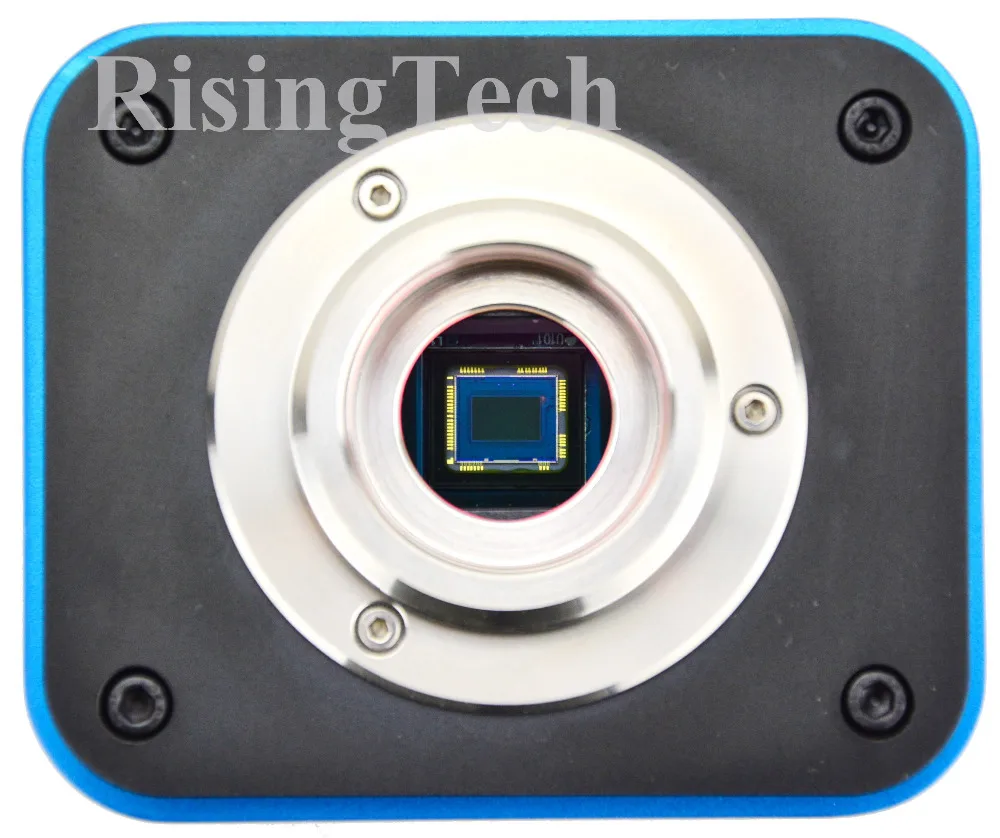

SONY imx249 CMOS сенсор 1/1.2 ", глобальный затвор хорошо для оснастки изображения перемещения образца

Высокая чувствительность 1016mv с 1/30С Отсчетом

Для приложения HDMI, со встроенным многоязычным программным обеспечением XCamView. Характеристика камеры может управляться XCamView через usb-мышь. Другая основная обработка и выбор также могут быть реализованы XCamView.

Разрешение 1920x1080 (1080P) для соответствия текущему дисплееру высокой четкости на рынке; Поддержка приложения plug and play;

Для приложения HDMI, изображение с разрешением 2.0MP (1920*1080 1080PHD) может быть записано и сохранено для просмотра; Для видео, 1080P видеопоток (формат asf) может быть записан и сохранен;

С адаптером USB WIFI, 1080PHE может использоваться в качестве WIFI камеры, программное обеспечение RisingView advanced обработки изображений используется для просмотра видео и захвата изображения. Поддержка приложения plug and play;

Сверхтонкий цветной двигатель с идеальной цветопередачей (WIFI);

С передовым приложением для обработки видео и изображений RisingView, которое включает профессиональную обработку изображений, такую как 2D измерение, HDR, отстрочка изображений, EDF (расширенная глубина фокусировки), сегментация и подсчет изображений, укладка изображений, цветовая композит и denoising

1080PHE может удовлетворить различные приложения и может быть широко использован в промышленной инспекции, образования и исследований, анализа материалов, точного измерения, медицинского анализа и т. Д.

Применение

Научные исследования, образование (обучение, демонстрация и академические обмены);

Цифровая лаборатория, медицинские исследования;

Промышленный визуальный (PCB экспертиза, IC контроль качества);

Медицинское лечение (патологическое наблюдение);

Питание (наблюдение и подсчет микробной колонии);

Аэрокосмическая, военная (высококлассное оружие)

Код заказа

Датчик и размер (мм)

Пиксель (мкм)

Чувствительность G

Темный сигнал

FPS/разрешение

Binning

Воздействие

1080PHE

Sony IMX249(C,CS)

1/1.2"

(11,25x6,33)

5,86*5,86

1016mv с 1/30С Отсчетом

0.15mv с 1/30С Отсчетом

60 кадров в секунду/1920x1080

(HDMI-выход)

25fps/1920x1080
(WIFI)

1x1

0,043 мс ~ 1000 мс

Частота кадров камеры не только зависит от камеры, но и зависит от конфигурации компьютера пользователя

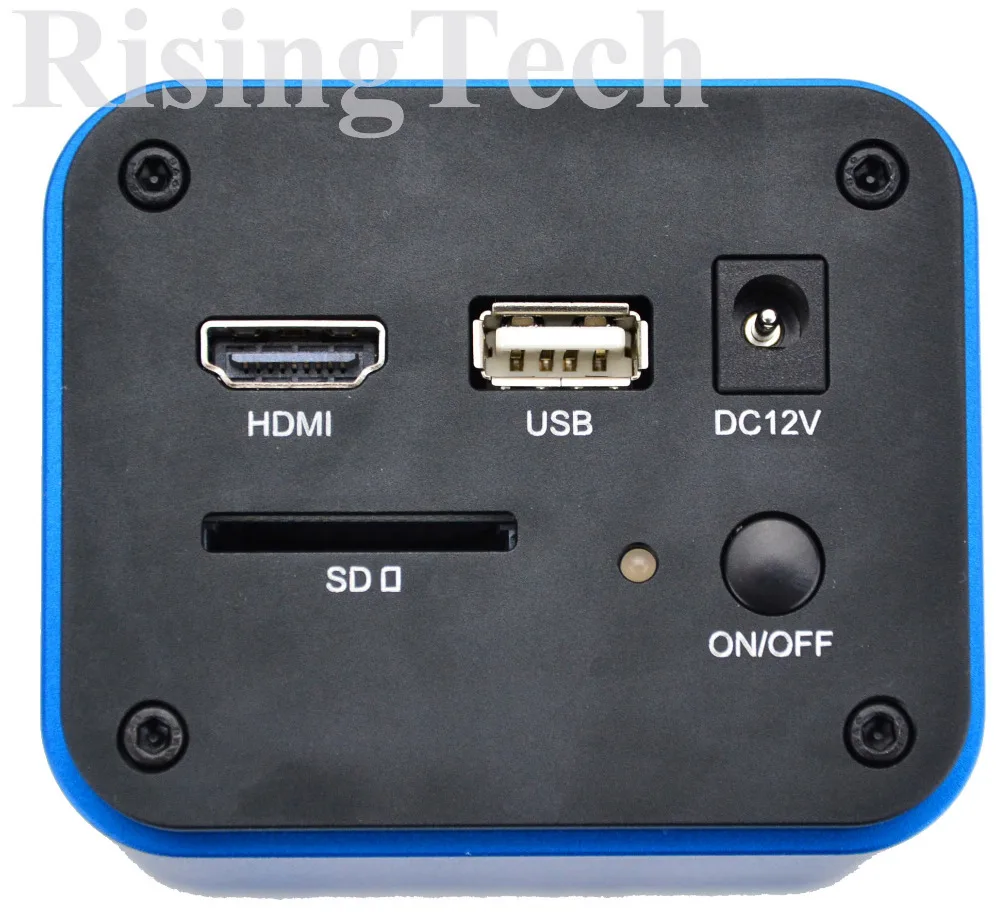

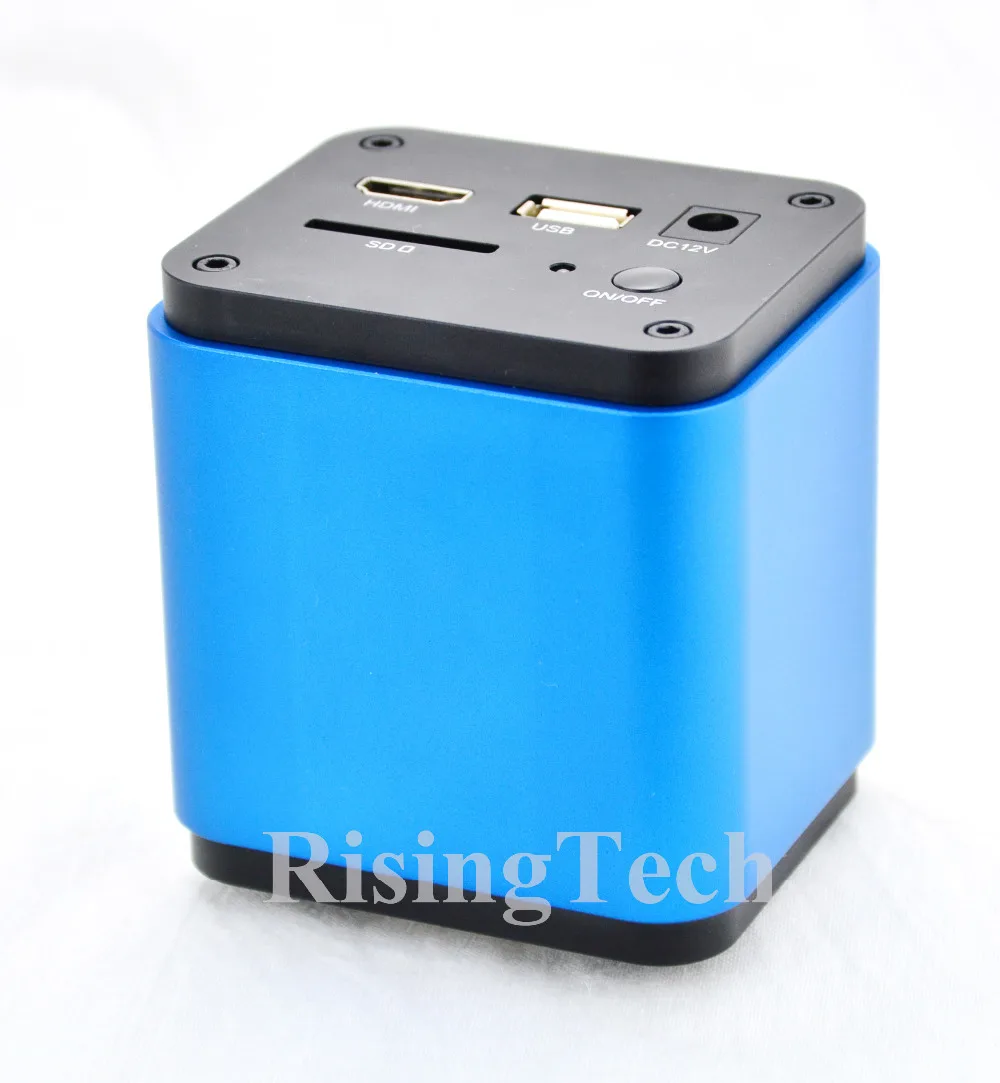

Функции интерфейса и кнопки

USB

USB мышь/USB WIFI адаптер

HDMI-совместимый

Выход HDMI

DC12V

Мощность 12 В

SD

Слот для sd-карты

Вкл/Выкл

Включение/выключение питания

Светодиодный

Индикатор питания

Другие спецификации для выхода HDMI

Пользовательский интерфейс

С помощью usb-мыши для работы со встроенным XCamView

Захват изображения

Формат JPEG с разрешением 2 м (1920x1080) на sd-карте

Запись видео

Формат ASF 1080P 30fps в sd-карте

Панель управления камерой

Включая воздействие, усиление, баланс белого, регулировку цвета, резкость и контроль денозировки

Панель инструментов

Включая зум, зеркало, сравнение, замораживание, крест, функцию браузера, информацию о Мути-языке и версии XCamView

Другие спецификации для выхода WIFI

Пользовательский интерфейс

RisingViewor ToupLite onWindows/Linux/OSX/Платформа Android

Производительность WIFI

802.11n 150 Мбит/с; РЧ мощность 20dBm (максимум)

Максимальное подключение устройств

3 ~ 6 (в зависимости от окружающей среды и расстояния подключения)

Баланс белого

Автоматический баланс белого

Цветовая техника

Ультратонкий цветной двигатель (WIFI)

API захвата/управления

Стандартный SDK для Windows/Linux/Mac(WIFI)

Система записи

Фотография или фильм (WIFI)

Среда программного обеспечения (для подключения USB2.0)

Операционная система

Microsoft®Окна®Windows XP/ Vista / 7 / 8/8,1 (32 & 64 бит)

OSx(Mac OS X)

Linux

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или более поздней версии

Память: 4 ГБ или более

Usb-порт: высокоскоростной порт USB2.0

Дисплей: 19 ”или больше

CD-ROM

Рабочая среда

Рабочая температура (в сантиметрах)

-10 ~ 50

Температура хранения (в сантиметрах)

-20 ~ 60

Рабочая влажность

30 ~ 80% относительной влажности

Влажность хранения

10 ~ 60% относительной влажности

Источник питания

DC 12V/1A адаптер

Выходное Изображение камеры на ТВ-монитор

Примечания

1. Когда пользователи перемещают курсор мыши в левую сторону окна видео, панель управления камерой автоматически всплывет;

2. Когда пользователи перемещают курсор мыши в нижней части окна видео, панель управления синтез камеры автоматически всплывет;

3. Переместите курсор мыши в верхнюю часть окна видео, панель измерения появится для операций калибровки и измерения.

Увеличение Зума

Уменьшение Зума

Горизонтальный флип

Вертикальный флип

Замораживание видео/разморозка

Поперечная линия

WDR(Широкий динамический диапазон)

Просмотр файлов sd-карты(Пользователь может видеть сохраненные фотографии и видео, изображения могут быть воспроизведены на экране HDMI.
Но сохраненные видео не могут быть воспроизведены на экране HDMI, пользователь должен сохранить видео на компьютер, чтобы воспроизвести его)

Настройка Камеры(Пользователь может выбрать язык между английским, китайским, корейским и тайским языками)

Панель управления камерой

Панель измерения

Меню измерительного инструмента в верхней части телевизора.

Пользователь может измерять длину, угол, круг, эллипс, прямоугольник, многоугольник и т. Д.

Измерительный реслут можно сохранить в формате JPG, TFT или Excel, хранящемся на sd-карте

Образец измерительного изображения

Поперечная линия

Камера может работать с мобильным устройством через WiFi,

Включает мобильный телефон, коврик, ноутбук и компьютер с беспроводной сетевой картой.

(Компьютер ПК и ноутбук должны иметь беспроводную сетевую карту)

(Изображение можно передавать на монитор HDMI и мобильное устройство одновременно)

Шаги подключения WiFi

Приложение для мобильного устройства (IOS или Android)

Просто убедитесь, что мобильное устройство использует операционные системы iOS 11 или выше/Android 5,1 или выше.

Пользователь IOS загрузите приложение ToupView из магазина Apple App Store (itunes)

Пользователь Android скачать приложение ToupView из магазина Google Play

(Компьютер ПК и компьютер Labtop должны иметь беспроводную сетевую карту)

Пользователь может наблюдать, захватывать, обрабатывать и измерять изображение в нашем программном обеспечении RisingView.

Подробное представление о RisingView bellow.

Высокая чувствительность 1160mv с 1/30s хорошо подходит для низкой светильник использования

Глобальный затвор хорош для получения лучшего изображения для образца перемещения

1) низкий уровень шума и высокая чувствительность

1. Как вы можете видеть из приведенной выше схемы, датчик Exmor имеет 2 процесса снижения уровня шума
Включая Аналоговое шумоподавление и цифровое шумоподавление, в то время как традиционная
Только Аналоговое шумоподавление.

2. Даже небольшое количество шума сигнала может оказать отрицательное влияние на фотографию. Шум
Введено в изображение, если дефекты присутствуют в кремнии, из которого сделан пиксель.
Путем минимизации возникновения дефектов и загрязнений, а также путем защиты
Подверженный дефектам, Sony уменьшила количество шума, которое может быть возможно в других
Датчики.

3. Sony увеличила чувствительность cmos-датчика, изменив массив транзисторов и компоновку,
И делая фотодод максимально большим и создавая систему, которая увеличивает
Точность светильник, который ориентирован на фотодиод.

Подсветка сзади, высокая чувствительность и отсутствие дефектов CRA ("Exmor R")

Sony еще больше улучшила возможности cmos-датчика, разработав заднюю подсветку
Структура, с целью создания камеры, способной делать исключительные фотографии даже
Свеча. "Exmor R" примерно в два раза чувствительнее, чем обычная Передняя подсветка
Датчик CMOS, а также имеет низкий уровень шума. В заднем светящемся cmos-датчике, светильник направляется
На силиконовую подложку сзади, что позволяет использовать светильник с уровнем эффективности
Возможно с обычными фасонными пиксельными конструкциями. Фотографы теперь могут создавать
Гладкая, высокое качество изображения в условиях низкой светильник настройки, в том числе ночных сцен.

1) проблема, связанная с CRA (Фон не унифицирован) больше не существует.
2) Быстрая скорость рамы

3) глобальный затвор (некоторые датчики)
4) Хорошая непрерывность

Детали WIFI

Мышь

Вилка питания (американский стандарт и европейский стандарт на выбор)

88*78*64 мм

Когда 1080PHD камера подключается к компьютеру по wifi, программное обеспечение RisingView может получить изображение с камеры

RisingView-это профессиональное программное обеспечение, интегрированное с управлением камерой, захватом изображений и процессом, обзором изображений, измерением изображения и анализом.

RisingView рождается со следующими характеристиками:

1. Удобный пользовательский интерфейс
2. Профессиональная панель управления камерой

3. Практические функции с хорошим результатом

Прострочка изображения

EDF (увеличенная глубина фокуса)

Сегментация и подсчет изображений

Укладка изображений

Флуоресцентный цветной композит изображения

4. Так много инструментов для измерения

Результаты измерений могут быть экспортированы в список Excel

5. Мощная Совместимость

RisingView поддерживает систему Windows XP/Vista/7/8/10

RisingCam provideRisingViewsoftware forMAC и Linux OS тоже

Упаковка и доставка

Информация об упаковке для HDMI + USB + sd-карты все в 1 CMOS камера

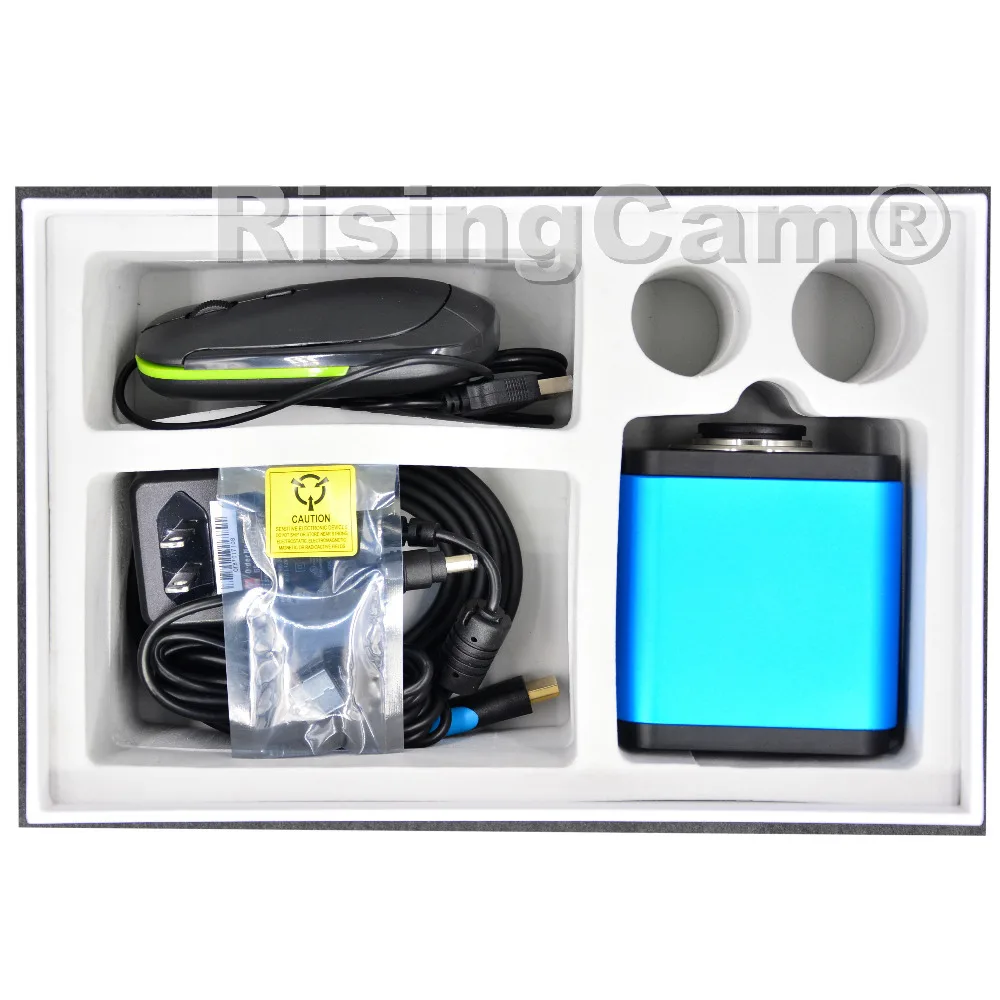

Стандартный упаковочный лист

A

Подарочная коробка: L: 22,5 см Ширина: 17,0 см Высота: 9,0 см (1 шт.), 1,65 кг/коробка)

B

Камера (1080PHE)

C

Адаптер питания: Вход: 100 ~ 240 В переменного тока 50 Гц/60 Гц, выход: 12 В постоянного тока 1A

Американский стандарт:Модель: GS12U12-P1I 12 Вт/12 В/1 А: UL/CUL/BSMI/CB/FCC

Стандарт EMI:EN55022,EN61204-3, EN61000-3-2,-3, FCC часть 152 класс B, BSMI CNS14338

Стандарт EMS:EN61000-4-2,3,4,5,6,8,11,EN61204-3, класс А светильник

Европейский стандарт:Модель: GS12E12-P1I 12 Вт/12 В/1 А;TUV(GS)/CB/CE/ROHS

Стандарт EMI:EN55022,EN61204-3, EN61000-3-2,-3, FCC часть 152 класс B, BSMI CNS14338

Стандарт EMS:EN61000-4-2,3,4,5,6,8,11,EN61204-3, класс А светильник

D

Кабель, совместимый с HDMI

E

Usb-мышь

F

Часть WIFI

G

CD (драйвер и утилиты программного обеспечения, Ø12cm)

Дополнительный аксессуар

H

Регулируемый адаптер объектива

C-крепление для окуляра диаметром 23,2 мм

(Пожалуйста, выберите 1 из них для вашего микроскопа)

C-Mount to dia.31,75 мм Трубка окуляра

(Пожалуйста, выберите 1 из них для своего телескопа)

I

Фиксированный адаптер объектива

C-крепление для окуляра диаметром 23,2 мм

(Пожалуйста, выберите 1 из них для вашего микроскопа)

C-Mount to dia.31,75 мм Трубка окуляра

(Пожалуйста, выберите 1 из них для своего телескопа)

Примечание:Для дополнительных аксессуаров H и I, пожалуйста, укажите тип камеры (C-mount, микроскоп камеры или телескоп камеры) RisingTech инженер поможет вам определить правильный микроскоп или адаптер для камеры телескопа для вашего приложения;

J

108015 (диаметр от 23,2 мм до 30,0 мм кольцо)/переходное кольцо для трубки окуляра 30 мм

К

108016(Dia.23.2mm до 30,5 мм кольцо общее количество)/Адаптер кольца для 30,5 мм окуляр трубки

L

Калибровка горит

106011/TS-M1(X = 0,01 мм/100Div.);

106012/TS-M2(X,Y = 0,01 мм/100Div.);

106013/TS-M7(X = 0,01 мм/100Div. 0,10 мм/100Div.)

М

Sd-карта (4G или 8G)

Стандартная упаковка

Гарантия

1 год
