Высокоскоростной последовательный изоляционный модуль 1500 В 2 Мбит/с USB к TTL CH340 STC

1500 В 2 Мбит/с USB для TTL CH340 STC RS232 высокоскоростной модуль последовательной изоляции
Описание: Особенности:

Изолированный последовательный порт USB-TTL

Полная изоляция сигнала 1500 В, интегрированное независимое питание, защитные диоды, высокоскоростная стабильность, полная защита внешних толчков, повреждение USB компьютера, вызванное коротким замыканием, из-за сильных помех, компьютерных сбоев, проблем с синим экраном.

Наличие высокой мощности, сильных помех, микроконтроллеров и других низких или обычных небольших плат, рекомендуется использовать изоляцию последовательного порта, чтобы эффективно предотвратить непреднамеренную работу компьютера, повреждение USB и сбои, проблема с синим экраном, вызванная коротким замыканием, значительно повышая безопасность.

Особенности модуля

1. Оригинальный CH340 master, высокоскоростная стабильность, предельная скорость 2 Мбит/с (2304000 бит/с, ограниченная Поддержка программного обеспечения, максимальная 921600 бит/с)

2. Схема изоляции оптопары, позволяющая избежать недостатков встроенной магнитной изоляции, подверженной электромагнитным помехам, низкая погрешность, высокая надежность.

3. Встроенное Изолированное питание кирпича, отсутствие боковой изоляции внешнего источника питания, простота в использовании, можно использовать как обычный последовательный порт TTL.

4. Увеличьте разделительную перегородку шириной на 4 мм выше, поддерживая достаточное расстояние между полосами.

5. Выход терминала TX RX со встроенными защитными диодами для улучшения ударопрочности.

6.USB-терминал и последовательные выходы не имеют электрического соединения, для полной защиты USB-порта компьютера не из-за внешнего короткого замыкания, ударов и других повреждений. Избегайте помех, вызванных сбоями компьютера, нестабильности связи.

7. Выходной уровень можно переключать для адаптации к системам 5 В/3,3 В, гибкий и простой в использовании.

8. Поддерживает маломощное устройство к внешнему источнику питания, максимум 150 мА. (Общее общение, если вы не можете ответить)

9. Встроенный изолирующий диод поддерживает программирование микроконтроллера STC (STC SCM должен запустить программу холодного горения, затем конец обычного последовательного TX высокого уровня для микроконтроллера с питанием от P30 pin, В результате отключения питания не удалось полностью загрузить, и для использования последовательного порта требуется только блокирующий диод)

10. Встроенный источник питания, отправка, прием трех светодиодный ных индикаторов.

Основные параметры:

Тип модуля: оптически изолированный последовательный порт USB-TTL

Номинальная скорость связи: 600/1200/2400/4800/9600/14400/19200/28800/38400/57600/115200/230400/460800 бит/с (1 м)

Максимальная скорость связи: 2304000 бит/с (2 м, требуется поддержка программного обеспечения)

Выход уровня: переключаемый 5 В/3,3 В

Выходная мощность: переключаемый 5 В/3,3 В (изолированный модуль питания)

Изоляционная Выходная мощность: 150 мА (с полной изоляцией от USB)

Светодиодный: синий индикатор питания USB, красная Инструкция по передаче, зеленая Инструкция по приему.

Защита USB-порта: предохранитель и выход 500 мА полностью изолированы.

Доступность: с обратным диодом, поддержкой программатора микроконтроллера STC, питание неполное не произойдет.

Особое Примечание:

1. Для ряда изоляционных модулей требуется внешний источник питания, этот модуль не требует внешнего независимого источника питания, так как можно использовать обычный последовательный порт USB-TTL!

2. Выходы модуля имеют TTL-уровень (5 В/3,3 В), а не уровень RS232 (+ -15 в).

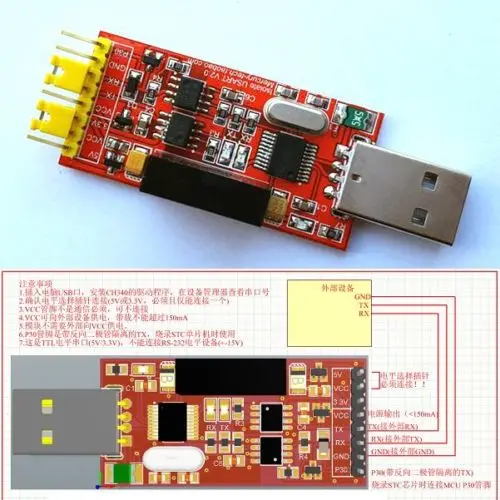

Описание штифта

Выберите контакт 1,5 В/3,3 В: закороченная крышка переключателя выбора выходного напряжения. (Должен быть подключен)

2.TX / RX: последовательные контакты данных (см. Модуль TX / RX, соответствующий внешнему устройству RX / TX)

3.VCC / GND: питание/Земля (необходимо подключить GND, можно подключить VCC)

4.P30: когда микроконтроллер MCU STC программирует P30 контактное соединение здесь (MCU P31 контактный разъем RX). Также доступны в качестве контактов TX.

Поставляемый TX / RX контактный закороченный колпачок, прямое подключение для функции тестирования, можно снять при использовании.

Информация о доставке

1. Драйвер (CH340T, поддерживает XP / WIN7 / WIN8 32/64 бит)

2. Инструменты последовательной отладки (Поддерживающие до 921600 бит/с).

Содержимое упаковки
100% Новый бренд
1. USB в Последовательный оптический изоляционный модуль

2. Dupont line 20 см * 4P
