Светодиодный тестовый прибор TKDMR для снятия ЖК экрана со всех светодиодных лент

Светодиодный тестовый прибор TKDMR для снятия ЖК экрана со всех светодиодных лент

TKDMR светодиодный светильник из бисера и Подсветка Тесты er нет необходимости разбирать ЖК-дисплей Экран все светодиодный полосы света для ремонта Тесты Выход 0-300V

Отправка 20 шт. лампочек случайным образом.

Мы являемся единственным производителем. Пожалуйста, определите наш бренд. Если вы обнаружите, что-то не так, или кто-то другой использует наш бренд. Пожалуйста, свяжитесь с нами! Спасибо!

Пожалуйста, обратите внимание: Входное напряжение: 85-265 в, Международная

Таким образом, может быть 110-220 в!

1. Обзор

TD2B светодиодный ТВ задняя светильник тестер светильник источник источника питания, которые состоят из отключения выключателя источника питания, константы перегрузок по току короткого замыкания, сила тока цепи управления и светодиодный цифровой дисплей напряжения системы.

2. Характеристики

1) Выходное напряжение: 0-300 В постоянного тока (TD2B)

2) ток на выходе: 0,15 мА (начиная с curren)0-30 мА (TD2B)

3) Напряжение Вход: 85-245 В переменного тока, 50/60 Гц

4) Входная мощность: <20VA

5) Температура: 20-40 ℃

3. Инструкция

1) подключите источник питания, напряжение показывает около 156 в (TD2B) и поднимается до 300 В (TD2B) через несколько секунд.

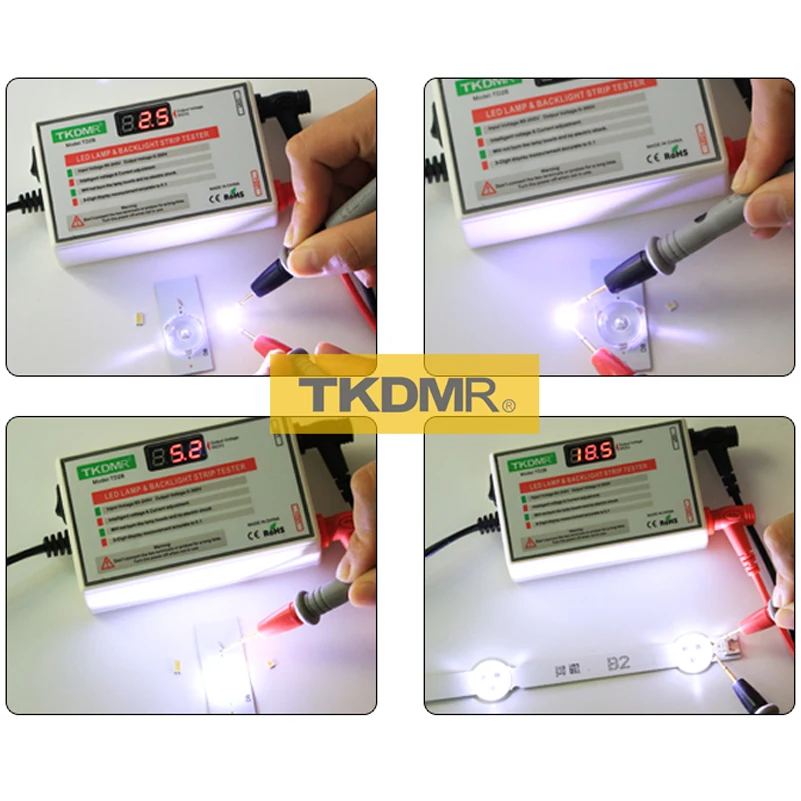

2) при тестировании используйте красную и черную ручку, чтобы коснитесь анода и катода, соответственно, светодиодный светильник. Светильник будет автоматически меняться от s, светильник будет постепенно меняться на высокий светильник (3-5 сек), а затем стабилизироваться. В то время дисплей напряжения-это рабочее напряжение, на котором работает светильник

4. Метод тестирования без разборки экрана

Светильник, устанавливаемый на экране, должен соответствовать, как правило, трем требованиям: А. Включен задний светильник, Б. Блок питания на экран, с. Подача сигнала на экран. В противном случае, мы не можем увидеть светильник с экрана, или он очень темный.

(1) отключите интерфейс розетки постоянного пластина тока и светильник бар.

(2) Вставьте красные и черные ручки тестера в анод и катод интерфейса, светодиодный светильник-бар.

(3) Включите ТВ источника питания и власть, в то время как ТВ нормально (за исключением постоянного пластина тока), в это время, если светильник бар, ЖК-дисплей, Главная плата и Плата логики все будут работать нормально, нормального изображения может быть видно из экрана. Яркость может быть ниже, чем обычная яркость Оригинальной ТВ набор. Выходной ток тестера должен адаптироваться к светодиодный световым лампам подсветки всех размеров ТВ-наборов, таким образом, яркость относительно ниже, чем постоянной пластина тока «один-один» для оригинального телевизора, что является нормой Явление.

5. Наконечники для тестирования

1) для ТВ имеет более одной группы задняя светильник, сравнить значения напряжения каждой группы, если напряжение разница более чем 3V или 3%, это означает, что светильник-бар имеет некоторые проблемы.

2) Если у Вас возникли какие в ТВ имеется в наличии только одной группы задняя светильник, он также может быть по сравнению с хорошим светильник бар одной и той же модели, если определить, хороший ли светильник, сравните ли он с напряжением.

3) Тестирование устойчивый значение напряжения тока стабилизатор переменного тока трубки: Подключите красная лазерная указка ручка с катод диода и черная ручка с анод Величина напряжения отображается в вольтметр Является стабильным значением напряжения трубки stabilivolt. (ошибка напряжения в пределах 5%) Контролируйте время тестирования в течение 3 с, чтобы избежать сильного нагрева трубки stabilivolt выше 20v.

4) дисплей напряжения должен быть около 300 В (TD2B) в открытой цепи, если дисплей напряжения не изменяется при тестировании, это означает, что светодиодный, который мы проводим, находится на открытой цепи, или зонды, которые имеют плохой контакт.

5) при тестировании, отображаемое напряжение = 00,0, указывающее, что испытанный светильник или ламповый шарик коротких замыканий, он также будет отображать 00,0 в, когда коснитесь двух зондов.

6) при тестировании один светодиодный бусины, отображения напряжения меньше, чем 2V и светодиодный бусины не работает, электрических утечек из светодиодный бусины могут существовать.

7) при тестировании двух предметов без электрического подключения, если отображаемое напряжение ниже, чем напряжение открытой цепи, это означает, что между двумя испытанными предметами есть электрическая утечка.

Гарантия

1. Этот продукт гарантирован до одного года после покупки, шнур питания и зонд могут быть заменены в течение одного месяца.

2. Если возникнут некоторые проблемы с производительностью, просто верните товар в исходном состоянии в течение 30 дней с момента его получения. В течение гарантийного срока мы отремонтируем и отправим вам хороший тестер.

3. Гарантийный срок будет продлен на три месяца после того, как мы отремонтируем плохие продукты.

4. Почтовые расходы, оплаченные покупателем.

5. Обратите внимание, что гарантия не применяется.

1) изделия могут быть повреждены или повреждены случайным образом, например, чрезмерное напряжение, применяемое на входе, высокая температура, повреждения воды, капли и поломки, механические повреждения и коррозия.

2) уничтожить этикетки продуктов.

3) Срок гарантии или техническое обслуживание истекли.

Если вы хотите изготовить продукт по индивидуальному заказу, мы также можем удовлетворить ваши требования.

Клиент ввел 12 В постоянного тока, а также 50 В постоянного тока на выходе.

Пожалуйста, свяжитесь с нами. Мы можем ODM/OEM, если вам нужно.

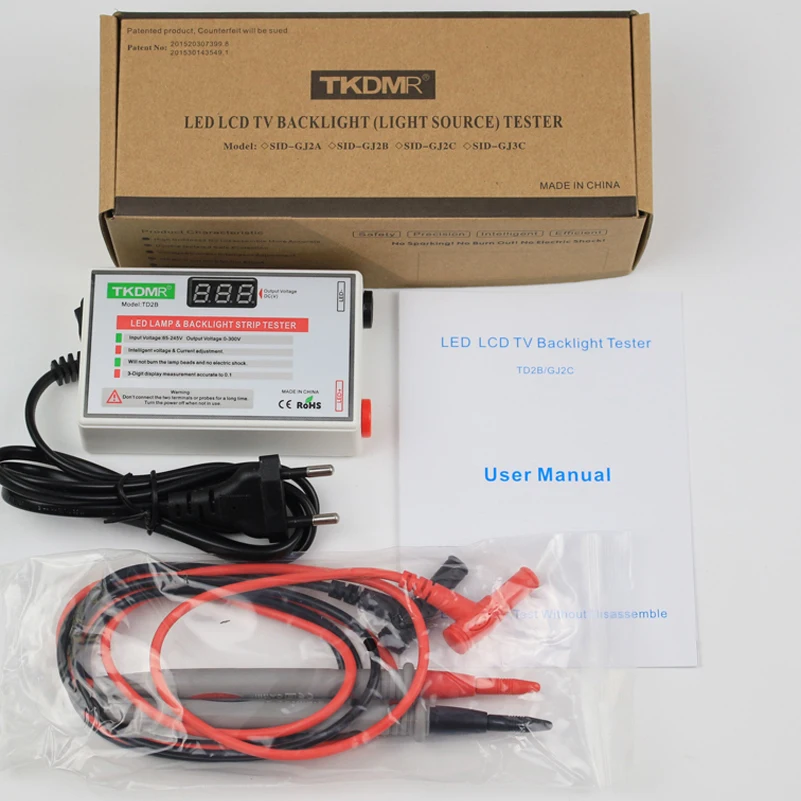

Посылка включает в себя:

1x Тестер

1x 20A тестер зонд

1x Мощность линии
