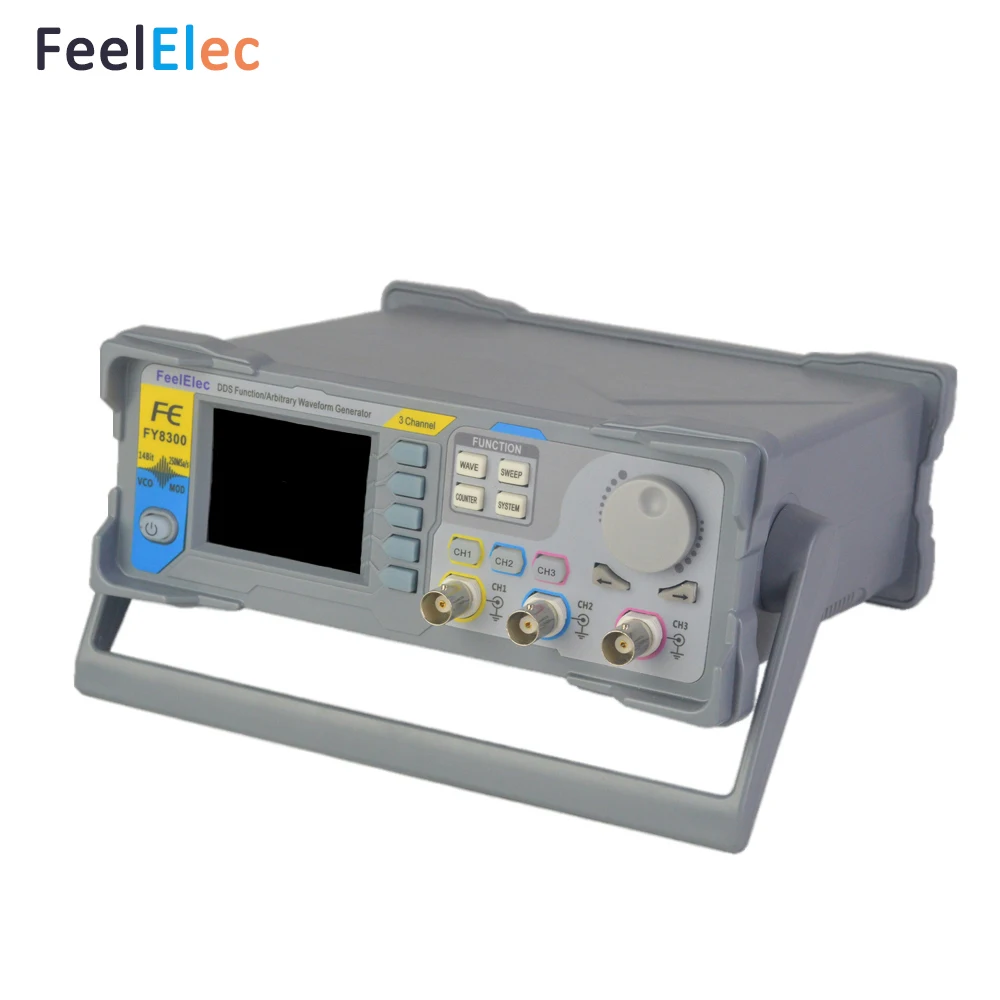

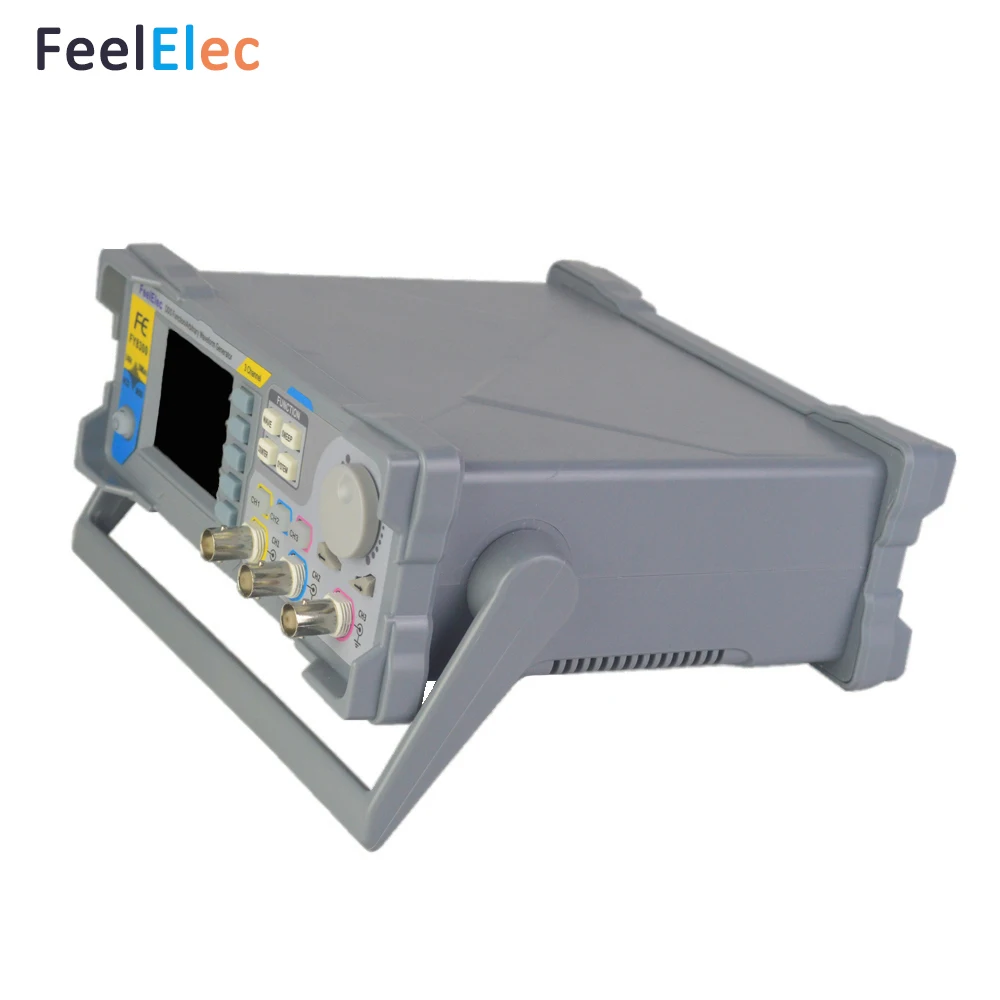

Это руководство применимо к каждой модели серии FY8300, функции/генератор сигналов произвольной формы. Последние три знака модели показывают верхний лимит выхода синусоидальной волны (МГц). , Например,"60 м"Партномер"FY8300-60M» Означает, что максимальная выходная частота синусоидальной волны составляет до 60 МГц.

FY8300 серии трехканальный «Функция/произвольный генератор сигналов представляет собой совокупность генератор функционального сигнала, произвольный генератор сигналов, генератор импульсов, аналоговый/цифровой модулятор, развертки, счетчики и частотометра и других Функция s в высокой производительности, экономически эффективным, мульти-генератор функционального сигнала. Множество быстрых клавиш и графический интерфейс пользователя облегчают все действия. Используйте rs, не потребуется много времени, чтобы узнать и познакомиться с работой инструмента, вы можете быть умелым использованием. Для образования, исследований и разработки, производства, тестирования, обслуживания и других видов промышленности, чтобы обеспечить новый выбор.

Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Технология поверхностного монтажа улучшает помехи и эксплуатационный срок службы. Может выводить до 97 групп функций/произвольной формы, содержит 33 группы заданных волновых форм и 64 группы пользовательских форм. Предустановленные формы сигналов: синусоидальный, квадратный, прямоугольный (настраиваемый Рабочий цикл), импульсный (может быть точно задан ширина импульса и время цикла), треугольник/пандус, CMOS(0 ~ 12 В), четыре канала TTL, демонстрационный рост, демонстрация падения, уровень шума, ЭКГ, постоянный ток и т. Д.

Частота

Модель

FY8300-10M

FY8300-30M

FY8300-60M

Синуса

0 ~ 10 МГц

0 ~ 30 МГц

0 ~ 60 МГц

Квадратной формы

0 ~ 10 МГц

0 ~ 20 МГц

0 ~ 25 МГц

Пандус, Треугольники

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Пульс

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

TTL/CMOS

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Произвольной формы

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Минимальная ширина импульса

20ns (все модели импульсной волны, минимальная ширина может достигать 20ns)

Мин. разрешение на всех частотных диапазонах

1μгц (мин. разрешение может достигать 1μгц на всех частотных диапазонах, чтобы обеспечить точность регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц).

Точность

± 20ppm

Стабильность

± 1 ч./3 ч

Характеристик формы волны

Осциллограмм

Синусоидальный, квадратный, прямоугольный (настраиваемый Рабочий цикл), импульсный (ширина импульса и время цикла могут быть установлены точно), треугольник/пандус, волнистая Пилообразная пила, CMOS, четыре канала TTL, DC, полуволна, полная волна, положительный шаг, обратная ступень, положительная ступень, обратная волна, обратная волна, пульс Lorenz, мультитон, уровень шума, ЭКГ, трапециевидный пульс, Синк-Пульс, узкий пульс, гауссовый белый шум, AM, FM и другие 64 набора сигналов, определяемых клиентом.

Энергонезависимой для хранения

Можно хранить 64 произвольных формы волны, (8K 14 бит) * 64

Сигналов Длина

8192 точек * 14 бит

Частота дискретизации

250MSa/s

Вертикальный Разрешение

14 бит

Синуса

Гармоническое подавление

> 50 дбк (<1 МГц);> 45 дбк (1 МГц ~ 20 МГц);

Суммарный коэффициент гармонических искажений

<0.5% (20 Гц ~ 20 кГц, 0 дБм)

Прямоугольник

Время подъема/падения

≤ 15NS (VPP<5V)

Выброс

≤ 5%

Рабочий цикл

0.01% ~ 99.99% (разрешение 0.01%)

Пилообразный сигнал

Линейность

> 99% (0,01 Гц ~ 10 кГц)

Выход характеристики

Амплитуда (VPP)

Частота вращения: 5 МГц: 1mVpp ~ 24Vpp;

5 МГц <частота вращения ≤ 10 МГц: 1mVpp ~ 20Vpp;

10 МГц <частота вращения ≤ 20 МГц: 1mVpp ~ 10Vpp;

Частота> 20 МГц: 1mVpp ~ 5Vpp;

Разрешение

1mV

Амплитуда стабильности

± 0.5%/ 5 часов

Амплитудно-это действительно плоский экран

± 2.5%(<10 МГц);± 5%(>10 МГц);

Сигналов Выход

Импеданс

50Ω ± 10% (обычная)

Защита

Все каналы могут работать более 60 секунд, когда нагрузка коротка.

DC офсетная печать

Офсетная печать диапазон

Frequency≤ 20 МГц: ± 12V; Частоты> 20 МГц: ± 2,5 V;

Офсетная печать Разрешение

1mV

Фазы Особенности

Фазы диапазон

0 ~ 359,99 °

Фазы разрешение

0,01 °

TTL Выход

TTL уровень амплитуды

> 3Vpp

Разветвителя

> 8 TTL нагрузка

Время подъема/падения

≤ 10ns

КМОП-матрица Выход

Низкое электро уровня

<0,3 V

Высокая электрический уровень

1 В ~ 12 В

Время подъема/падения

≤ 18ns

Измерение наружных размеров

Функция

Частота, период, положительная/отрицательная ширина импульса, рабочий цикл

Вход Напряжение диапазон

1Vpp ~ 20Vpp

Частотомер

Разрешение

0,01 Гц (время ворот = 100S)

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 класса (1S, 10S, 100S), регулируемый

Счетчик

Диапазон

0-4294967295

Соединительная муфта

Постоянного тока

Режим работы

Руководство по эксплуатации

Период

Диапазон измерений

5ns ~ 20s

DC муфта измерения

Импульсный Ширина

Диапазон измерений

0ns ~ 20s

Разрешение

5ns

Рабочий цикл

Диапазон (дисплей)

0% ~ 100%

Развертки

Перевозчик сигнала

Синусоидальный, квадратный, пандус, произвольный (кроме постоянного тока)

Развертки Тип

Линейный или логарифм

Развертки направление

Вверх, вниз и круглый ход;

Развертки объекты

Частота, амплитуда, смещение, рабочий цикл

Время развертки

0,01 S ~ 999,99 S/шаг

Диапазон настройки

Пусковое и отделочное положение можно задать произвольно.

Диапазон развертки

В соответствии с решением настройка параметров.

Общие характеристики

Дисплей

Тип

2,4 дюйма, на тонкопленочных транзисторах на тонкоплёночных транзисторах Цвет Дисплей.

Сохранить и нагрузки

Количество

12

Позиция

От 01 до 12 (01 для значения по умолчанию)

Интерфейс

Тип

USB к последовательному интерфейсу

Протокол

Режим Command line, обеспечивающий каналы связи.

Общении Скорость

115200bps (промышленный стандарт)

Мощность

Напряжение диапазон

AC100V ~ 240V

Technic

SMD, LSI, надежный и прочный

Зуммер

Можно включить/выключить, установив.

Управление

Кнопки и ручка постоянно.

Защита окружающей среды

Темп. : 0 ~ 40 ℃, влажность: 0,1% 80%

Размеры

200 мм * 190 мм * 90 мм (Д * Ш * В)

Вес

700 г

Посылка Размеры

25 см * 21 см * 10 см (Д * Ш * В)

Посылка Вес

1,1 кг (главный двигатель, аксессуары и другие упаковочные материалы)
