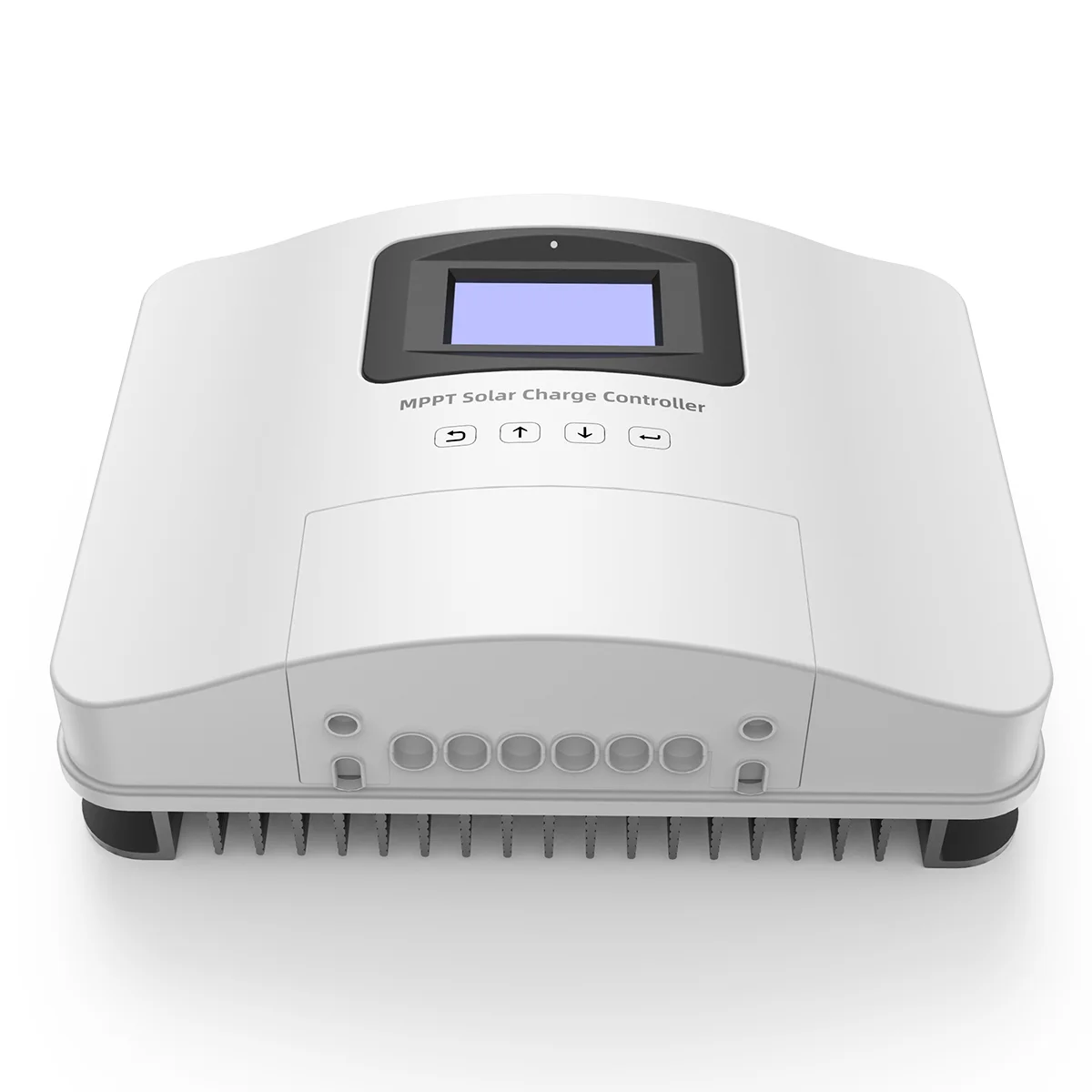

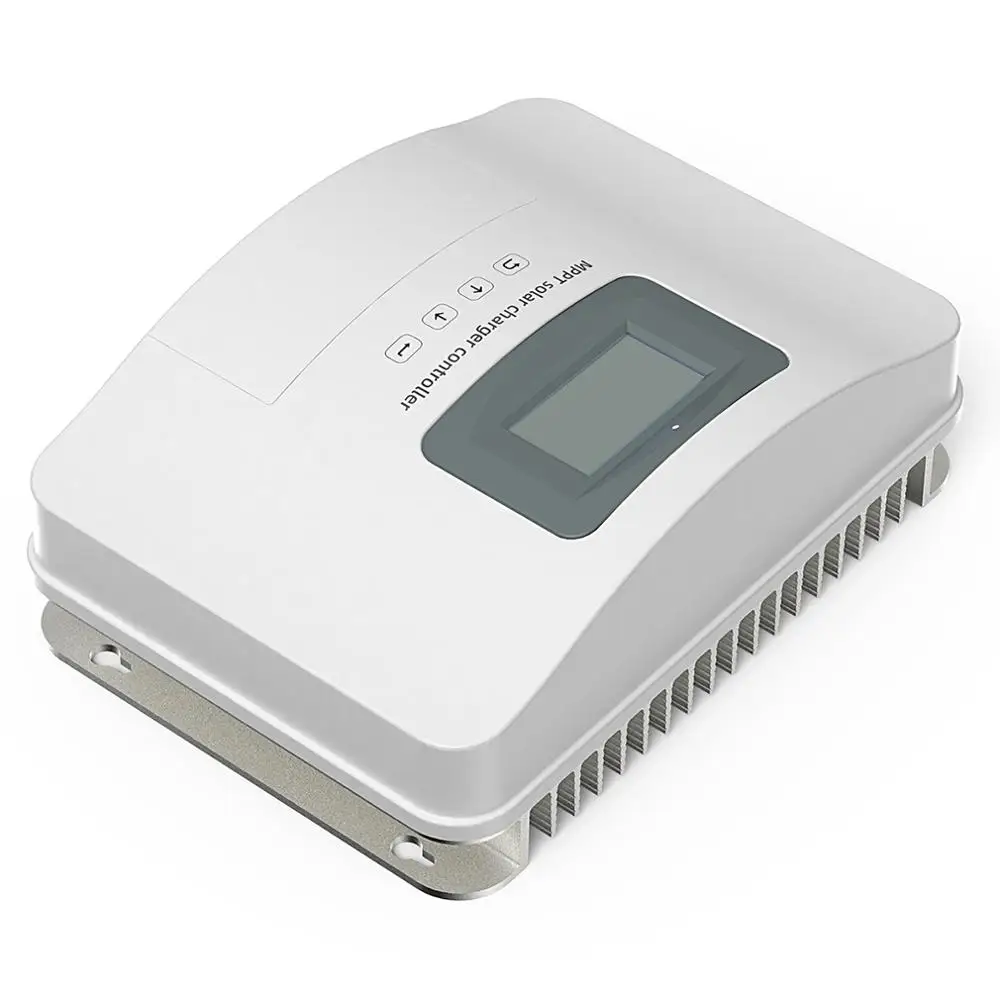

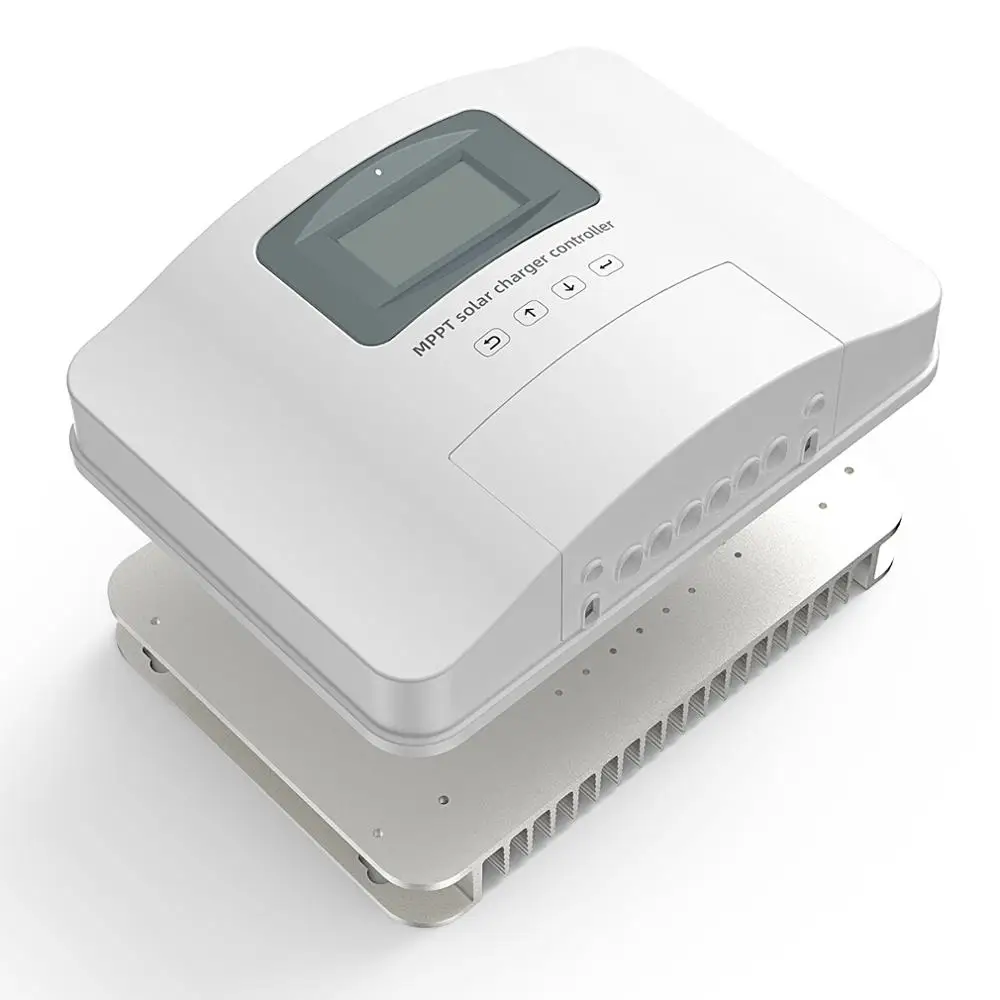

Регулятор солнечной батареи MPPT 30 А 40 50 60 12 В 24 в 48 автоматический ЖК дисплей

Регулятор солнечной батареи MPPT 30 А 40 50 60 12 В 24 в 48 автоматический ЖК дисплей

Этот продукт способен обнаруживать мощность, генерируемую солнечной панелью в режиме реального времени и отслеживать Наивысшее напряжение и текущее значение (VI), что позволяет системе заряжать аккумулятор с максимальной выходной мощностью. Он используется в автономных фотоэлектрических системах для координации работы солнечных панелей, батарей и нагрузок. Это основной компонент управления автономной фотоэлектрической системой.
Этот продукт использует динамическое состояние работы ЖК-дисплея, рабочие параметры, журналы контроллера, исходные параметры, параметры управления и так далее. Пользователи могут просматривать различные параметры через кнопку и по мере необходимости изменять параметры контроллера, чтобы адаптироваться к различным требованиям системы.
Контроллер принимает стандартный протокол связи Modbus, который удобен для пользователей для расширения и просмотра и изменения различных параметров системы. В то же время компания предоставляет бесплатное программное обеспечение для мониторинга, чтобы облегчить пользователям достичь различных дистанционных мониторинга.
Контроллер имеет комплексную функцию самостоятельного Тестирования электронных неисправностей и мощную функцию электронной защиты, чтобы минимизировать повреждение продукта из-за ошибок установки и сбоев системы.

◆ Алгоритм отслеживания максимальной мощности MPPT может значительно повысить эффективность использования энергии фотоэлектрической системы, что примерно на 15% ~ 30% выше, чем традиционная эффективность зарядки PWM.

◆ Сочетание нескольких алгоритмов отслеживания точно отслеживает оптимальную точку работы кривой I-V за очень короткое время.

◆ Точное идентификационное отслеживание многопиковых точек максимальной мощности.
◆ Эффективность отслеживания MPPT составляет до 99.9%.
◆ Использование передовой цифровой технологии питания, эффективность преобразования энергии в цепи составляет 98%.
◆ Поддерживает различные типы процедур зарядки батареи, такие как гелевые батареи, герметичные аккумуляторы, открытые батареи и литиевые батареи.
◆ С режимом зарядки с ограничением по току, когда мощность панели слишком велика и ток зарядки больше номинального тока, контроллер автоматически снижает мощность зарядки, чтобы он работал при номинальном токе зарядки.
◆ Он может поддерживать емкостный ток и мгновенный высокий ток запуска.
◆ Автоматическая идентификация напряжения аккумулятора.
◆ У него есть светодиодный индикатор неисправности и аномальная информация о жидкокристаллическом дисплее, что удобно для пользователя, чтобы определить Сбой системы.
◆ Поддержка хранения данных в истории.
◆ С собственной функцией ЖК-дисплея вы можете просматривать данные и состояние устройства и поддерживать изменения параметров контроллера.

◆ Поддержка стандартного протокола modebus для удовлетворения потребностей общения в различных случаях.

◆ При сверхвысокой температуре защита от перегрева, когда температура превышает указанную температуру устройства, контроллер приостанавливает работу. Когда температура устройства возвращается к указанной температуре, контроллер возобновит работу, тем самым избегая повреждения контроллера при высокой температуре.
◆ С функцией компенсации температуры, он автоматически регулирует параметры заряда и разряда для улучшения срока службы батареи.
◆ Защита от молнии для телевизоров

Товар

Название

Товар

Название

1

Ходовые огни

10

Интерфейс батареи "-"

2

Кнопка возврата

11

Интерфейс загрузки "+"

3

Кнопка Вверх

12

Интерфейс нагрузки "-"

4

Вниз сенсорная кнопка

13

Интерфейс связи RS485

5

Подтвердите сенсорную кнопку

14

ЖК-дисплей

6

☆ Температура кольца батареи/интерфейс компенсации напряжения батареи

15

Небольшое отверстие для крепления винта

7

Солнечная панель PV "+" интерфейс

16

Небольшое отверстие для крепления винта

8

Солнечная панель PV "-" интерфейс

9

Интерфейс батареи "+"

После подключения линии, воздушно-открытая последовательности, то есть, последовательности включения контроллера является батарея-солнечная панель-нагрузка.

Примечание:
1) Температура батареи по умолчанию фиксируется на 25 °C, когда контроллер не подключен к датчику температуры.
2) Если инвертор подключен к системе, подключите инвертор непосредственно к батарее и не подключайте его к стороне нагрузки контроллера.

Содержание

Модель

MC4830

MC4840

MC4850

MC4860

Номинальное напряжение системы

12V/24V/48V автоматическим распознаванием

Максимальный ток зарядки

30A

40А

50A

60А

Номинальный ток разряда

20А

Тип батареи

Поддерживает различные типы батарей, такие как гелевые батареи, герметичные аккумуляторы, открытые батареи, литиевые батареи и т. д.

Диапазон напряжения батареи

8 ~ 68 в

Максимальный диапазон напряжения

Батарея + 2V ~ 120V

Коэффициент компенсации температуры

-4 мВ/℃/2 в

PV максимальное напряжение

150 в (низкая температура),140 в (25 ℃)

Максимальная входная мощность PV

400 Вт (12 В)

530 Вт (12 В)

650 Вт (12 В)

800 Вт (12 В)

800 Вт (24 В)

1050 Вт (24V)

1300(24 В)

1600 Вт (24 В)

1600 Вт (48 В)

2150 Вт (48 В)

2650 Вт (48 В)

3200 Вт (48 В)

Защита от перегрузки/короткого замыкания

От 105% до 150% номинального тока в течение 10 мин

От 150% до 200% номинального тока в течение 1 мин

≥ 200% номинального тока для 20 мс

Эффективность MPPT

≥ 99.9%

Эффективность преобразования заряда

≥ 98%

Коммуникация

RS485

Хранение/рабочая температура

-25 ~ 50 ℃

Высота

3000 м

Водонепроницаемый уровень

IP32

Сертификация

CE,RoHS

Вес (кг)

2 кг

3,6 кг

Размер (мм)

244*178*83 мм

305*210*86,8 мм

Примечание:

1. Когда тип батареи «литий-ионный аккумулятор», системное напряжение не может быть автоматически распознано. Пожалуйста, подтвердите напряжение системы перед использованием.
2. Когда тип батареи «литий-ионный аккумулятор», Коэффициент компенсации температуры 0 и не может быть изменен.
