Модуль Epaper 1 54 дюйма E paper Ink экран дисплея EInk SPI поддержка Global/Part для Arduino STM raspberry pi

Модуль Epaper 1 54 дюйма E paper Ink экран дисплея EInk SPI поддержка Global/Part для Arduino STM raspberry pi

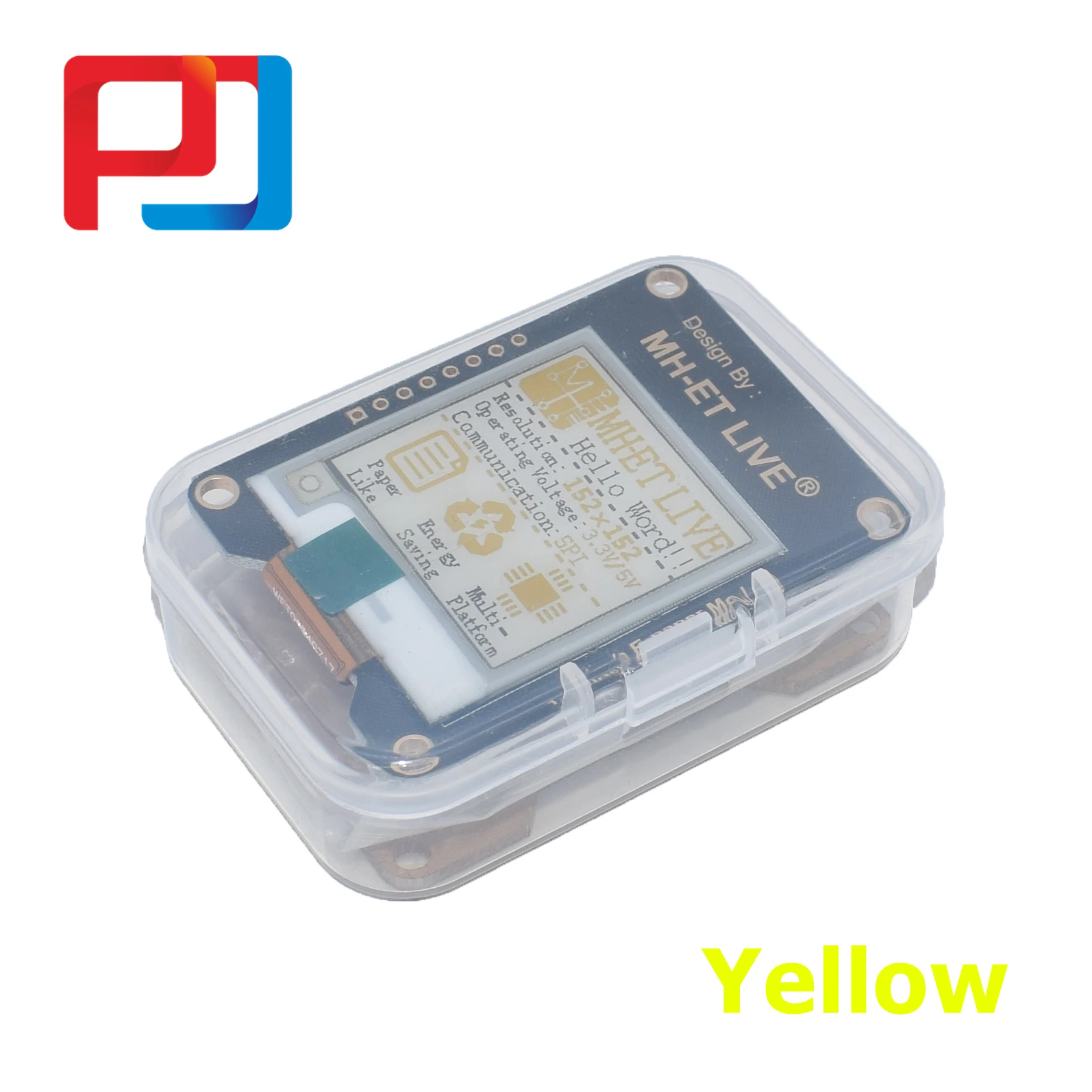

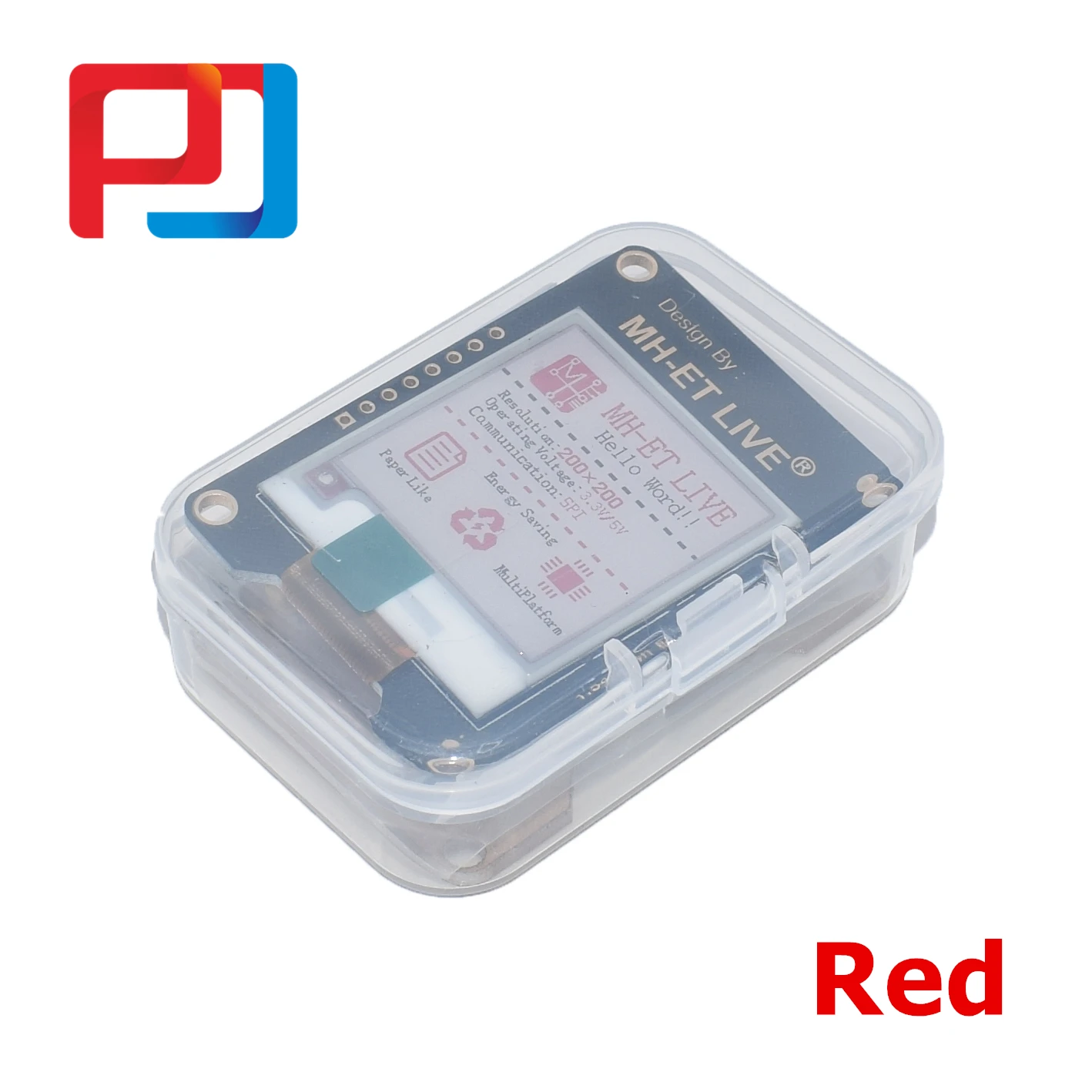

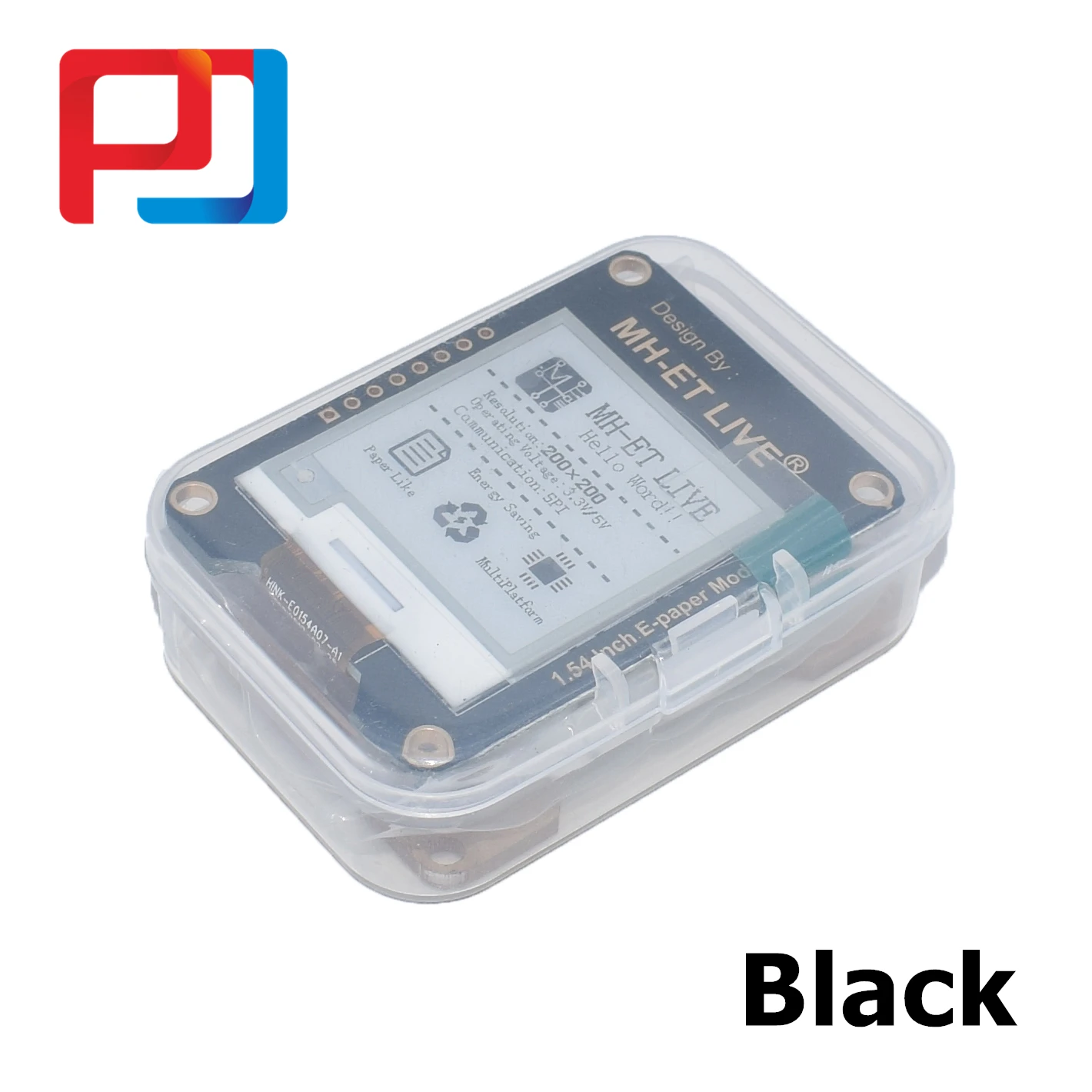

Различия между разными цветами: 1. разрешение: черный, белый, черный и белый D разрешение 200X200 черно-белый и желтый разрешение 152X152 2. режим обновления: черный и белый поддерживает global Refresh/partial refresh Black & Whited D Black & white & yellow только поддерживает global refresh, вы можете проверить информацию на нашем сайте: интерфейсы http://mh.nodebb.com/topic/40/mh-et-live-1-54-inches-e-paper:

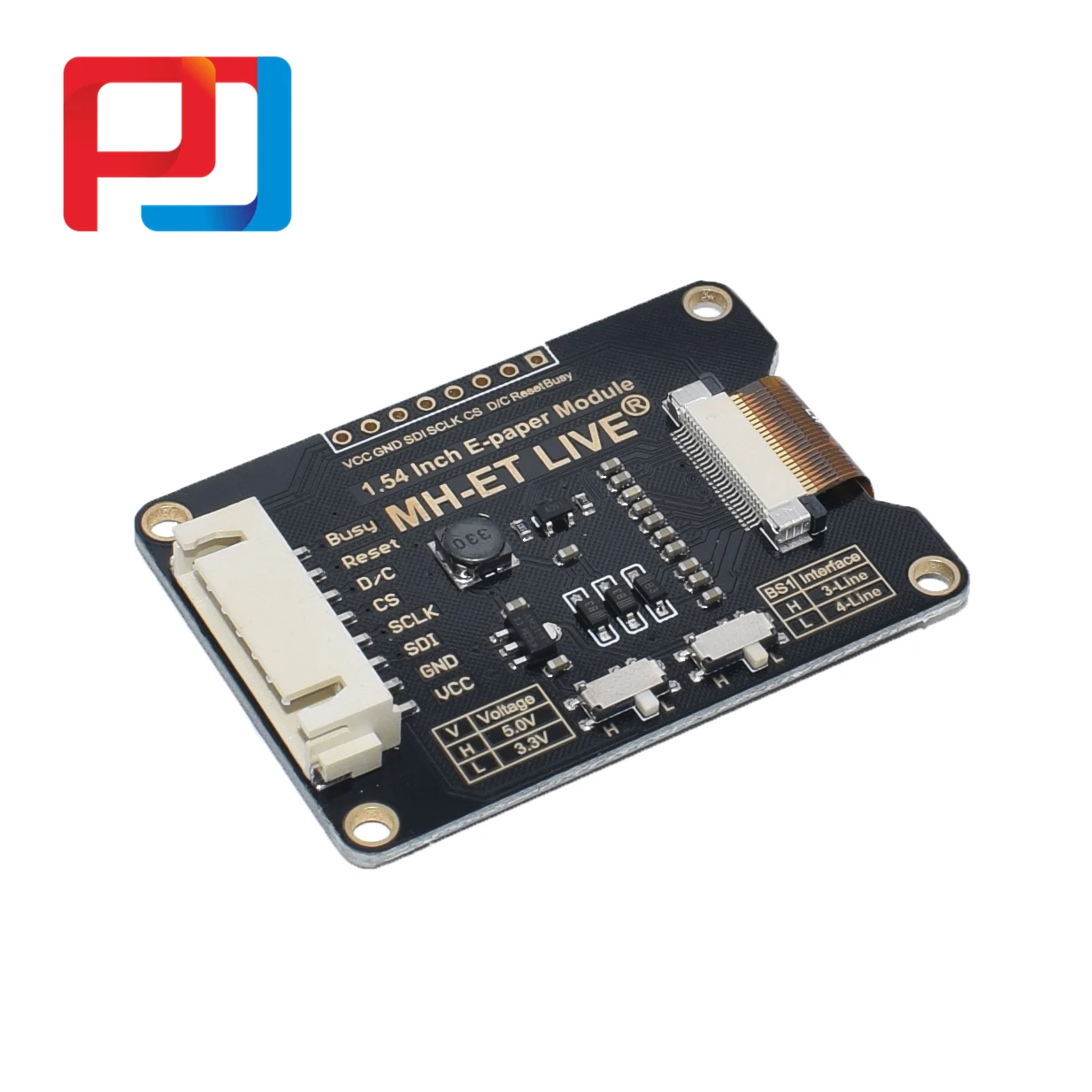

Принцип работы: введение этот продукт является электронным бумажным устройством, принимающим технологию отображения изображения микроинкапсулированного электрофоретического дисплея, мед. Начальный подход заключается в создании крошечных сфер, в которых заряженные цветные пигменты приостанавливаются в прозрачном масле и будут двигаться в зависимости от электронной зарядки. Образцы экрана электронной бумаги, отражающие окружающий свет, поэтому он не имеет требования к фоновому свету. Под солнцем экран электронной бумаги по-прежнему имеет высокую видимость с широким углом обзора 180 градусов. Это идеальный выбор для электронных чтения. Протокол SPI синхронизации связи Примечание: отличается от традиционного SPI протокола, линия данных от раба к мастеру скрыта, так как устройство имеет только требования к дисплею. CS является slave chip выбрать, когда CS низкий, чип включен. DC-это pin управления данными/командой, когда DC = 0, команда записи, когда DC = 1, данные записи. SCLK-это SPI связь с часами. SDIN-это линия данных от master до slave в SPI связь. SPI связь имеет синхронизацию передачи данных, которая объединена CPHA и CPOL. CPOL определяет уровень последовательных синхронных часов в режиме холостого хода. Когда CPOL = 0, уровень низкий. Однако CPOL не имеет большого эффекта от передачи. CPHA определяет, собираются ли данные на первом часе или на второй часах последовательных синхронных часов; когда CPHL = 0, данные собираются на первом часе. Есть 4 режима SPI связь. SPI0 широко используется, в котором CPHL = 0, CPOL = 0. Как показано на рисунке выше, передача данных начинается с первого падающего края SCLK, и 8 бит данных передаются в один тактовый цикл. Здесь используется SPI0, и данные передаются по битам, MSB сначала. Как использовать: для работы с Raspberry Pi необходимо установить библиотеки, если вы хотите подключить экран электронной бумаги к Raspberry Pi, вы должны установить некоторые необходимые библиотеки, или еще демонстрация (нажмите, чтобы загрузить) ниже может работать неправильно. Для получения дополнительной информации о том, как установить библиотеки Raspberry Pi, пожалуйста, посетите веб-сайт: установка для RPi. Вы можете найти подробную презентацию об инсталляциях libritairs wiringPi, bcm2835 и python. Аппаратное соединение здесь-соединение между Raspberry Pi 3B и E-paper. e-paper Raspberry Pi 3B 3,3 V 3,3 V GND SDIN MOSI SCLK CS CE0 DC 25 RST 17 BUSY 24 ожидаемый результат после установки соответствующей библиотеки, вы можете копировать относительные программы в Raspberry Pi, а затем введите соответствующий файл. BCM2835: выполните команду: make, чтобы скомпилировать код и создать файл epd. Выполните команду: sudo. /Epd, программа будет работать. WringPi: выполните команду: make, чтобы скомпилировать код и создать файл epd. Выполните команду: sudo. /Epd, программа будет работать. Python: выполните команду: sudo python основной. py экран отображает струны и формы после полного обновления экрана. Экран отображает изображения и время После частичного обновления экрана. Это показывает частичную освежающую способность. Работа с аппаратным соединением Arduino

Ожидаемый результат копирует файлы из каталогов arduino/Library демонстрационного пакета в документы/arduino/библиотеки, где можно указать Arduino IDE --> Файл --> предпочтения --> расположение Sketchbook. Нажмите кнопку Загрузить, чтобы скомпилировать и загрузить программы на вашу плату Arduino. Экран отображает струны и формы после полного обновления экрана. Экран отображает изображения и время После частичного обновления экрана. Это показывает частичную освежающую способность. Работает с STM32 development board здесь мы используем макетную плату STMF103C8T6. Демонстрация основана на library HAL. Аппаратное соединение вот аппаратное соединение между макетной платой STMF103C8T6 и e-бумагой:

E-paper STMF103C8T6 3,3 V 3V3 GND DIN PA7 CLK PA5 CS PB6 DC PC7 RST PA9 enjoy PA8 предполагаемый результат Открыть проект Keil (MDK-ARM/epd-demo.uvprojx) нажмите кнопку «построить» для сборки проекта. Нажмите кнопку загрузки, чтобы скачать программу до целевая плата. Экран отображает струны и формы после полного обновления экрана. Экран отображает изображения и время После частичного обновления экрана. Это показывает частичную освежающую способность.
