Набор инструментов для токарного станка с ЧПУ двухосевой USB-драйвер шаговым

Набор инструментов для токарного станка с ЧПУ двухосевой USB-драйвер шаговым

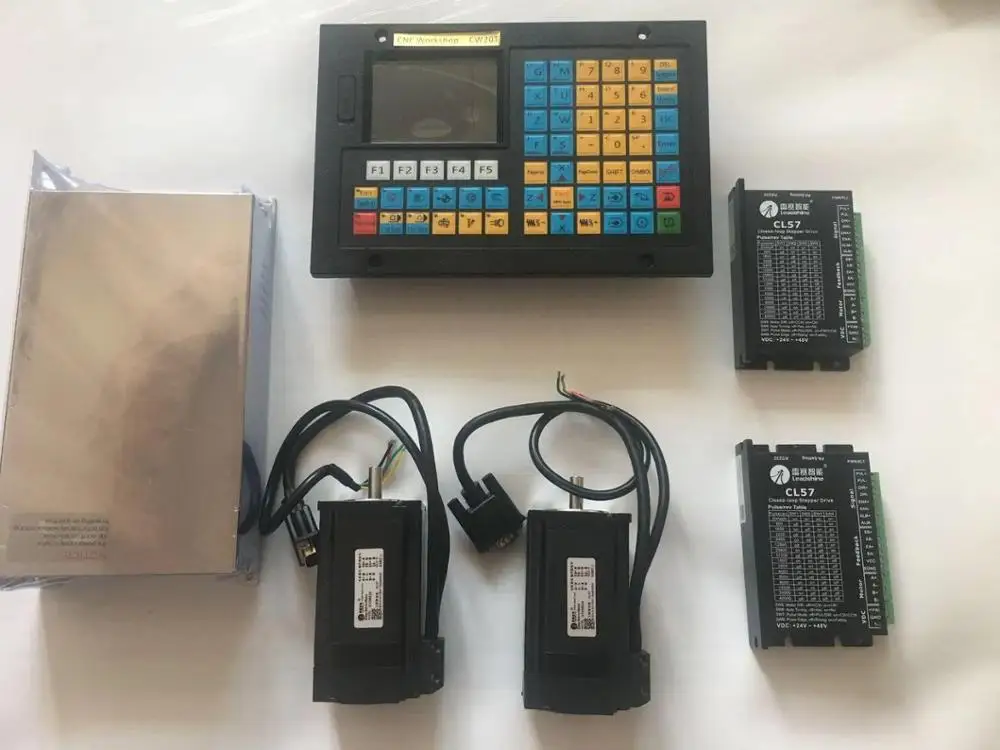

Включая 1 CW20T 2 оси ЧПУ контроллер для токарного станка + 2 * CL57 Close Loop Шаговые драйверы + 2*57CME26(2.6N.m) двигатели + 1 * AC220V/AC110V-DC24V 14.6A источник питания + четыре пакета разъемов + 2*1,5 м удлинительные кабели кодировщика

1. Введение Системы

CW20T-это новое поколение токарного станка с ЧПУ, разработанное по технологии автоматизации мастерской TOPCNC. Он принимает стандартные международные G кодовые программирование, полный экран редактирования и программирования, а также китайский/английский интерфейс управления. Управление системой является простым и интуитивным, благодаря программированию он может завершить цилиндрическое, торцевое, слотное, коническое, дуговое, резьбовое, резьбовое, глубокое сверление отверстий и другую обработку, поддержка управления шпинделем VFD и серво шпиндель, поддержка ATC, Входное и выходное настраиваемое определение.

Аппаратное и программное обеспечение Системы CNC Особенности:

★Исходя из 32-битный микропроцессор, полный связь, 0,001 мм Точность интерполяции, максимальная скорость 12 м/мин.

★3,5-дюймовый цветной широкий экран ЖК-дисплей, разрешение 480*320, интерфейс Windows стиль. Оснащен пятью мягкими функциональными кнопками, легко научиться. Предоставляет классификацию параметров, журнал сигнализации, диагностику системы и другой богатый интерфейс дисплея, легкость отладки и обслуживания.

★Международный стандарт G инструкция

★Поддержка полноэкранного редактирования программы, Встроенный 256 м массивное пространство программы, может хранить 200 программ

★Интерфейс USB, поддержка чтения и записи файлов U disk, резервного копирования данных и прямой обработки U disk (DNC).

★24 входа, 24 выхода точки (на заказ), гибкие и удобные.

★Китайский/английский интерфейс управления, полная информация о помощи, более удобная работа.

★Поддержка многоуровневого управления, удобное управление оборудованием, с функцией блокировки системы ограничения времени.

★Можно нарезать, поддерживать ATC.

★Максимальная частота для каждой оси: 200 кГц

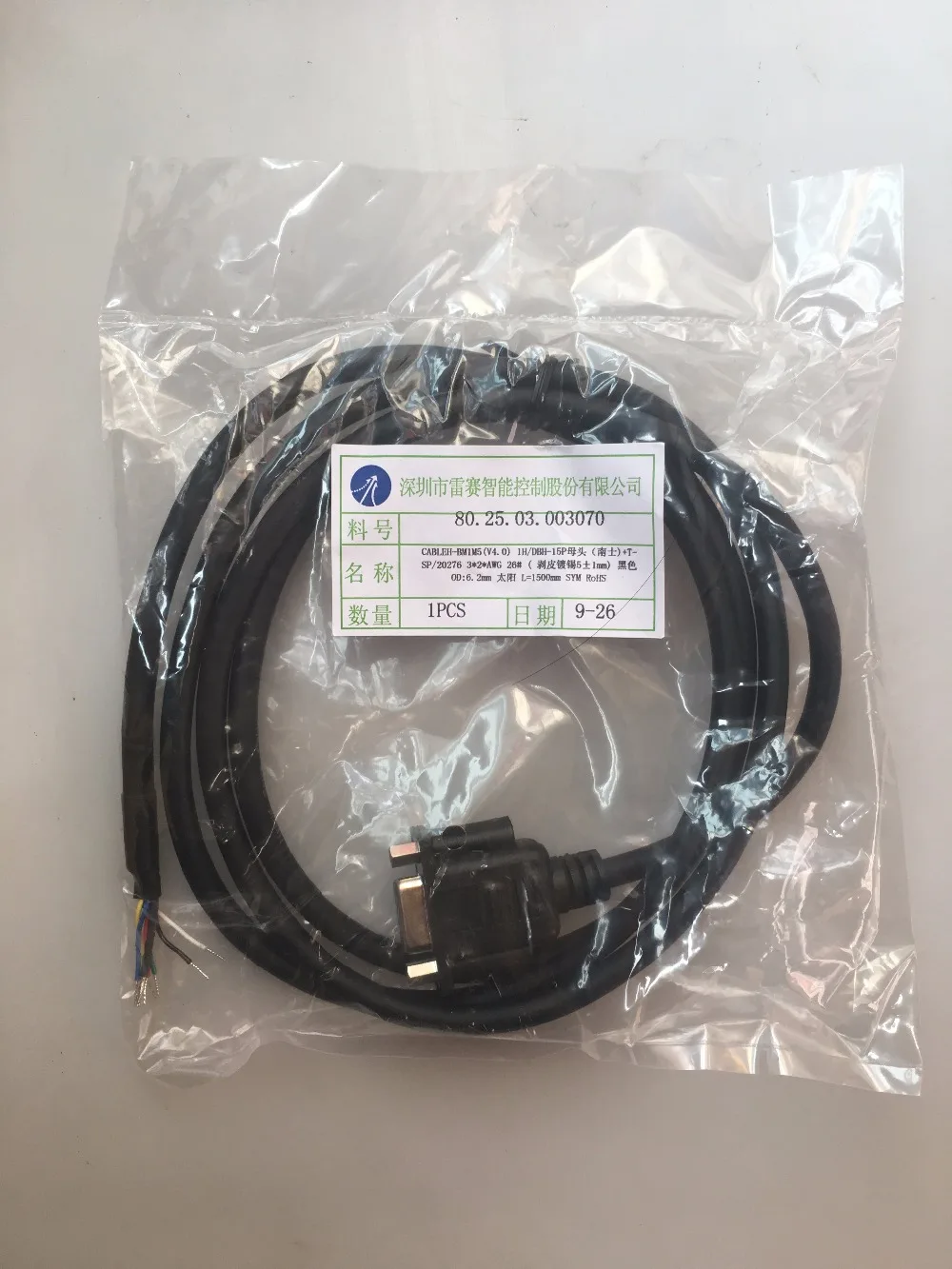

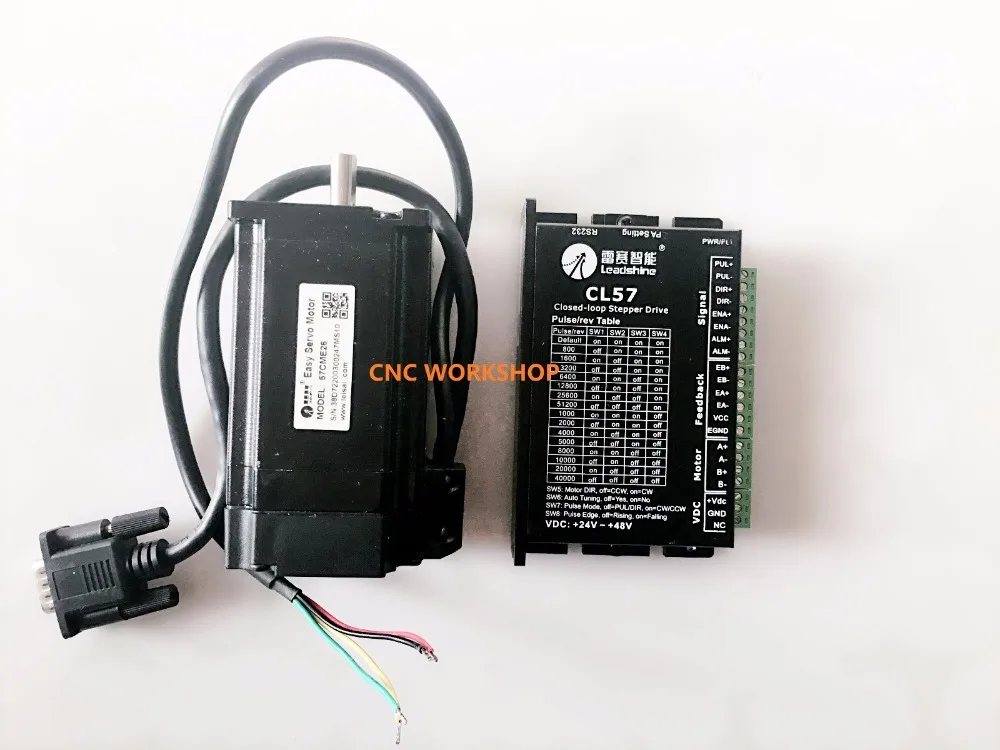

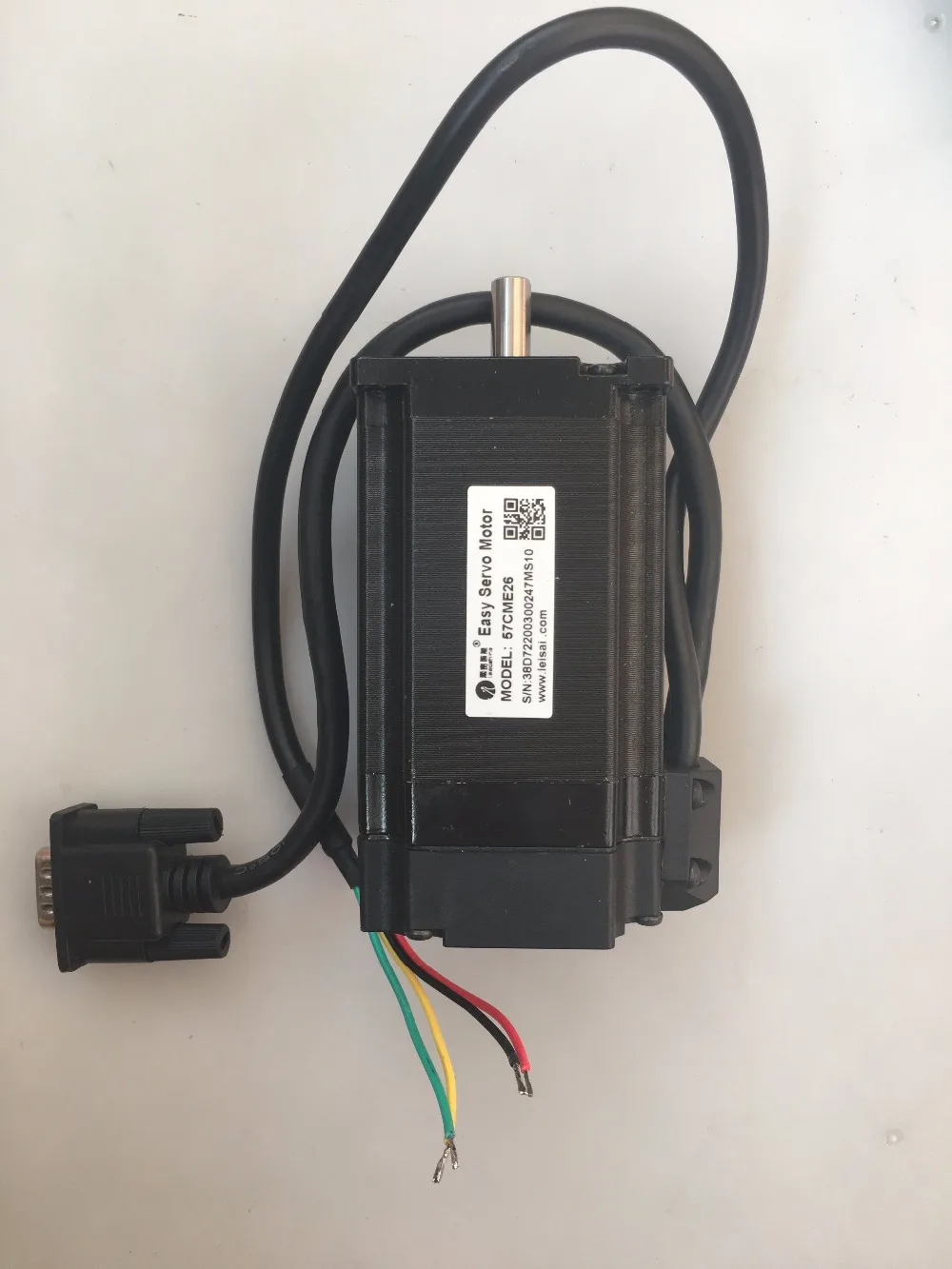

Leadshine Nema23 замкнутый цикл шаговый двигатель 2.6N.m 370Oz-in D = 8 мм Nema 23 Close Loop easy Servo шаговый двигатель наборы с оригинальным leadshine 1,5 м кодер кабель

1. Введение

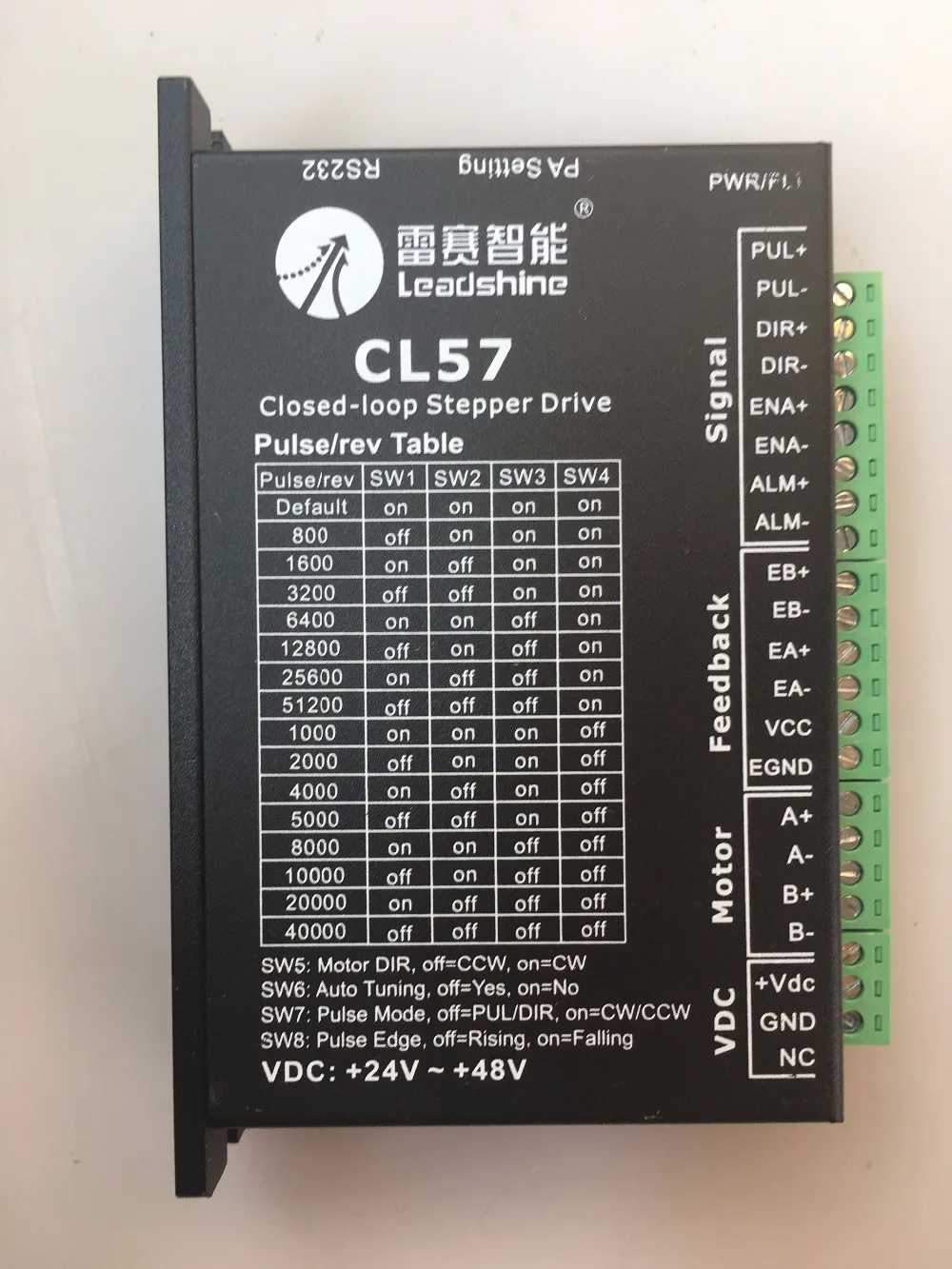

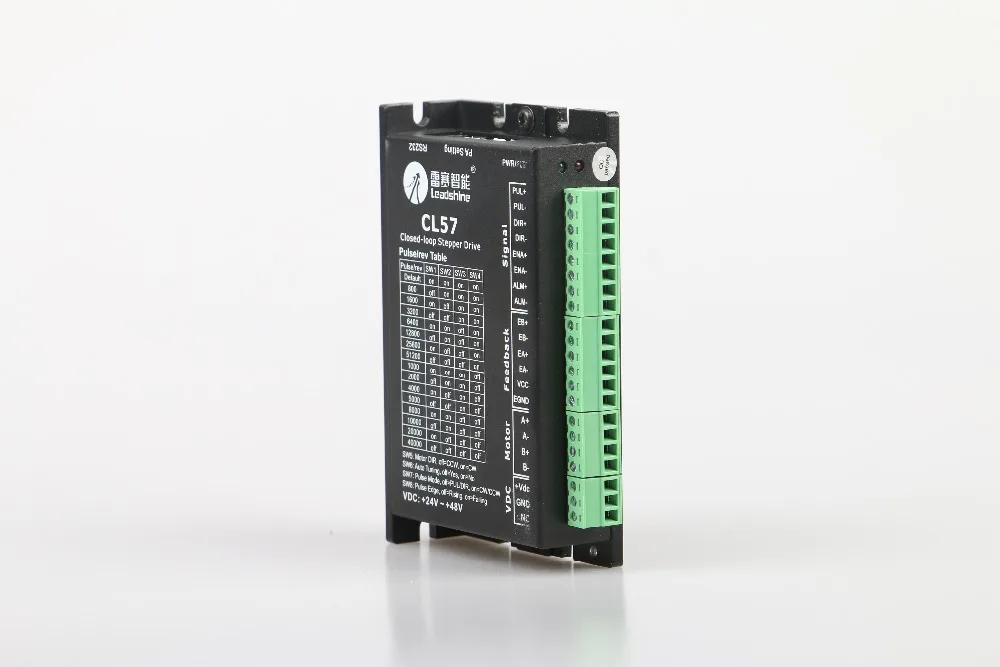

CL57-это новый гибридный серводвигатель, разработанный Leadshine на основе более чем десятилетнего опыта исследований и разработок шагового и серводвигателя. CL57 использует новейший специальный чип DSP управления двигателем и технологию управления замкнутым циклом на векторной основе для тщательного решения самой большой проблемы шагового двигателя открытого цикла, потеряв шаг. Состояние нагрузки на светильник может, очевидно, улучшить высокую скорость работы, уменьшить тепло и вибрацию двигателя, чтобы улучшить скорость обработки и точность машины и уменьшить потребление энергии. Кроме того, привод Выводит сигнал тревоги, когда двигатель постоянно перегружен, обеспечивая такую же надежность, как и Сервосистема переменного тока. Размеры крепления двигателяПолностью совместим сТрадиционный 57 серий шагового двигателя, поэтому обновление легкоИ стоимость намного меньше, чем традиционная система сервопривода переменного тока.

2. Основные особенности

Новая 32-битная управления двигателем специальный чип DSP;

Мониторинг осциллографа и другие функции;

Ток и динамический ток могут быть установлены произвольно (0 --- диапазон 7A);

Может управлять 42,57, гибридный Серводвигатель серии 60;

Импульсный сигнал, направление, включение совместимого сигнала 5 ~ 24 В постоянного тока;

Частота импульсного отклика до 200 кГц;

Разделение шагового режима (200 ~ 51200 внутри);

Защита от перегрузки по току, перенапряжения и отслеживания ошибок;

Входное напряжение: + 24-+ 48 В постоянного тока

3. Области применения

Широко используется в малом и среднем автоматическом оборудовании и инструментах, таких как: гравировальный станок, машина для зачистки проводов, маркировочная машина, станок для резки, лазерный станок, плоттер, медицинское оборудование, станки с ЧПУ, автоматическое сборочное оборудование, оборудование для электронной обработки.

4. Среда использования

Температура: 0-50 градусов

Влажность: 40-90% относительной влажности

Вибрация: 10 ~ 55 Гц/0,15 мм

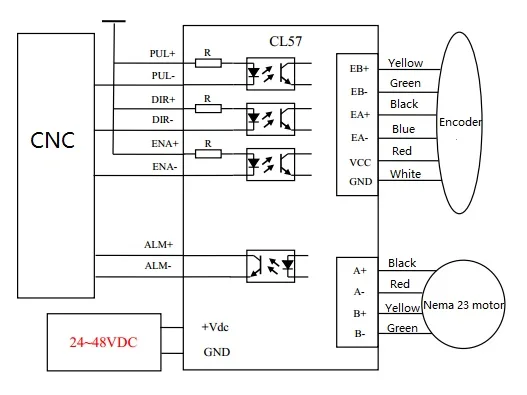

5. Схема подключения

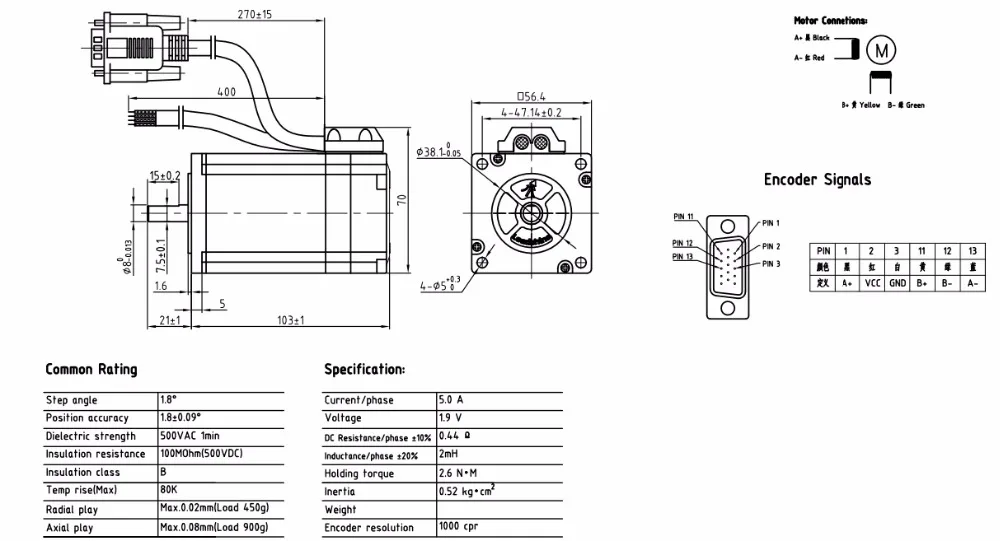

6. Чертеж двигателя
