HD пассивный видео передатчик 5 упаковок BNC в UTP RJ45 CCTV через витые пары для AHD TVI CVI



Новый Популярный 5 Пакет HD пассивный видео балун трансивер BNC к UTP RJ45 CCTV через витые пары для AHD TVI CVI камеры DVR CCTV системы





Особенности:

> 1pr одноканальный HD видео и приемопередатчик питания. > Входное напряжение: 24-36 В постоянного тока; 15-24 В переменного тока; Выход макс. 12 В постоянного тока 10 Вт (входное напряжение = 36 в). > Поставка 1CH стабильный, работающего на постоянном токе 12 В в силах, чтобы камера макс до 300 м, Упрощенный проект проводки. > Входное/выходное изолированное напряжение питания до 1000 В > Расстояние передачи HD видео: HDCVI 400M / 1080P: 250M; 4MP:200M; 4K/8MP: 200M (макс.) HDTVI 720P/1080P: 250 м; 5 Мп: 200 м; 4 к/8 Мп: 150 м (макс.) AHD 720P: 350M / 1080P: 200M; 5MP:200M; 4K/8MP: 150M (макс.) > Энергоэффективность до 80% > Rj-45 штепсельная Вилка для легкой установки > Безопасность: защита от помех, супер защита от перенапряжения, Антистатическая, переходная защита. > Внешний дизайн: win удлинить коаксиальный кабель, легко установить с DCR,RJ45,BNC,DC.       Описание: Устройство является пассивным (не усиленным) HD видеопередатчиком в сочетании с преобразователем постоянного тока 24-36 в до 12 В. Встроенный 1000 в силовой изолятор, эффективно устраняет помехи при централизованном источнике питания. Он может передавать 1 CH стабильное 12V dc питание к камере на расстоянии 300 метров.       Область применения: > Охранного наблюдения Системы > Mulitmedia сетевая система обучения > Система медицинского мониторинга > Система управления промышленной автоматизации > Банковское дело, ценные бумаги, система отображения финансовой информации > Удаленный мониторинг сетевого сервера > Для выставки товаров универмага безопасности > Корпус безопасности > Больницы, аэропорты и банки > Школьные кампуса       Specifictions: Передача сигнала:   1 канал. HD расстояние передачи видео:
HDCVI720P: 400M / 1080P: 250M; 4MP:200M; 4K/8MP: 200M (макс.) > HDTVI 720P/1080P: 250 м; 5 Мп: 200 м; 4 к/8 Мп: 150 м (макс.) > AHD 720P: 350M / 1080P: 200M; 5MP:200M; 4K/8MP: 150M (макс.) Вход Напряжение: > 24 В постоянного тока: расстояние: 0-100 м, Outpu (макс.): DC 12V 10W Расстояние: 100-200 м, Outpu (макс.): 12 В постоянного тока 6 Вт Расстояние: 100-200 м,Outpu (макс.): DC 12V 6W > 36 В постоянного тока: Расстояние: 0-300 м, Outpu (макс.): DC 12V 10W Категория Тип: UTP CAT5/5E/6 Коаксиальный Видео разъем: BNC-M Витая пара видео порт: RJ-45 Совместимый формат: HDCVI/HDTVI/AHD/CVBS Разрешение: 720P/1080P Полосу пропускания сети: 0-65 м Анти-помех: > 60db ESD: 1 а контактный разрядный уровень ectricity 3 BNC male: 75 Ом 1b уровень разрядки воздуха 3 Кабель UTP: 100 Ом В: IEC61000-4-2 Внешний материал: АБС-пластик Коаксиальный Кабельный соединитель: 2КВ (общий код) Цвет: черный В: IEC61000-4-5 MTBF: >10000H Кабельный соединитель UTP: 2КВ (разный код), Рабочая температура: -10 °C-55 °C 4КВ (общий код), Температура хранения: -20 °C-70 °C В: IEC61000-4-5 Влажность: 0-95% (без конденсации)

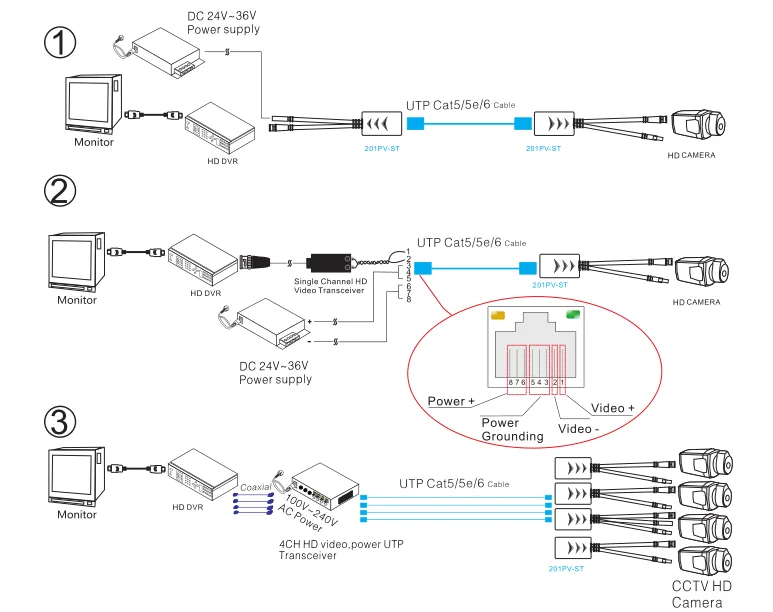

Устранение неполадок: Выполните следующие действия, если возникнут проблемы с установкой: > Это в соответствии с руководством. > Проверьте, правильно ли все соединения, и соответствует ли Rj45 EIA/TIA568A или 568B > Убедитесь, что кабели качественные, а фактическое расстояние не превышает допустимое расстояние передачи. > Проверьте правильность подключения и питание всех устройств после отсутствия изображения. > Замените устройство под вопрос обычным рабочим устройством. > Пожалуйста, свяжитесь с вашим поставщиком, если проблемы все еще существуют       Типичные Применение:

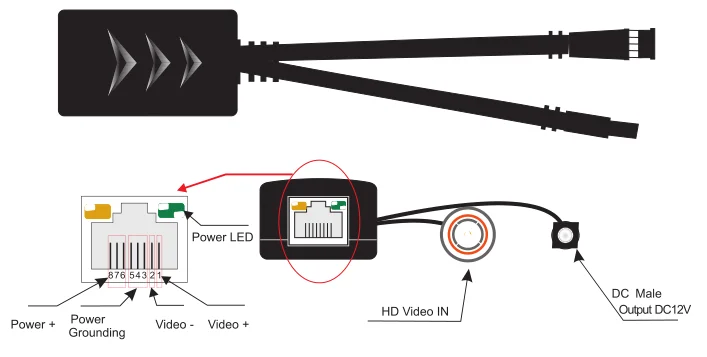

Внешняя оболочка схема:

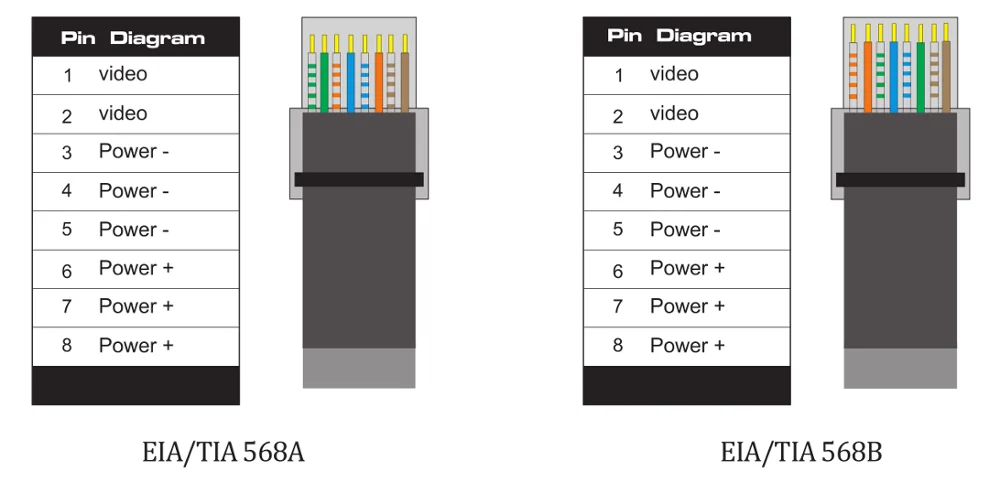

  Установка процесс производства: 1. Перед установкой выключите камеры, мониторы и DVR и т. д. или установка с питанием может повредить устройства 2 убедитесь, что кабели UTP и коаксиальные кабели будут использованы 3 видеопередатчик и преобразователь постоянного тока 12 В с камерами через BNC-M и разъем постоянного тока 4 видеопередатчика и 12 В DC преобразователь и источник питания и пассивный приемник через UTP кабель 5. Подключите пассивный приемник с DVR или монитором через коаксиальный кабель 6. Все подключение и питание всей системы 7 проверьте, является ли изображение нормальным и все устройства работают нормально Установка с помощью питания может       Как сделать RJ-45 вилку: Инструменты для использования: щипцы для проводов, сетевой тестер. Серия проводов разъема Rj45 должна соответствовать EIA/TIA568A или 568B. > Свернуть около 2 см в длину изоляционного слоя, и бар 4 пары UTP кабель. > Отпустите 4 пары UTP кабеля и закрепите их. > Линия 8 штук кабелей для EIA/TIA 568A или 568B. > Удар вырезать кабели для того, чтобы оставить 1,5 см оголенный провод. > Подключите 8 кабелей в разъем Rj45, убедитесь, что каждый кабель находится в каждом штыре. Затем используйте Обжимные Щипцы для проводов. > Повторите выше 5 шагов, чтобы сделать другой конец. > Используйте сетевой тестер для проверки кабеля независимо от того, работает ли он.       Rj45 схема расположения выводов:

Внимание: > Убедитесь, что один конец-EIA/TIA 568A, другой конец-EIA/TIA 568A. > Убедитесь, что один конец-EIA/TIA 568B, другой конец-EIA/TIA 568B. Посылка в комплект входит:



Назначение Количество Сигнальный Канал HD видео передатчик и 12 В постоянного тока conventer 5 шт. Руководство пользователя 1 шт.



Детали упаковки: Картонные коробки для HD видео балун пассивный HD видео передатчик, приемник питания и конвертер
