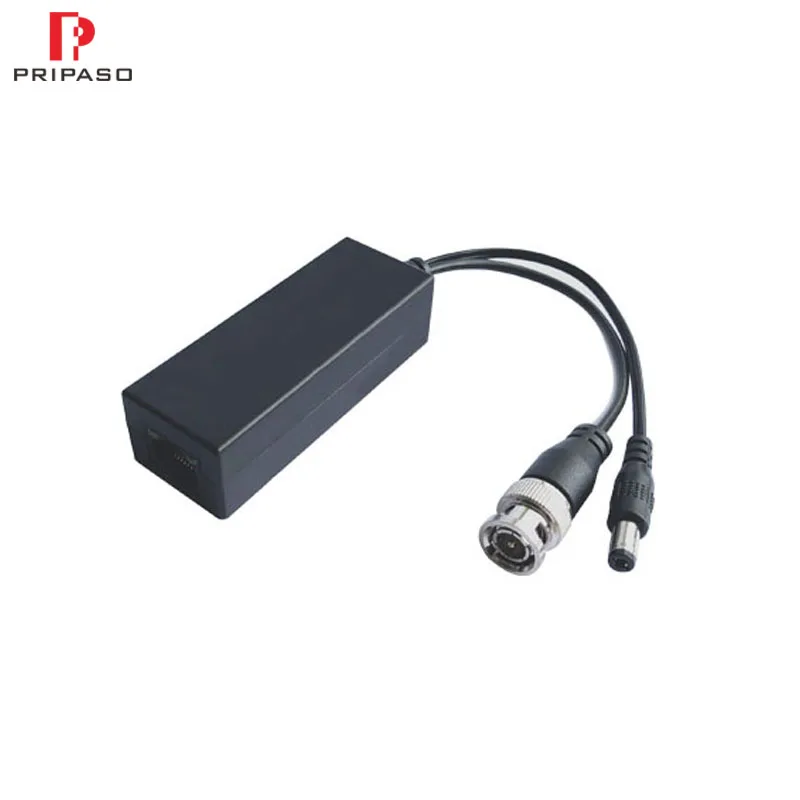

1 шт. высококачественный utb CAT5/5E/6 видео балун поддержка 720P 1080P AHD CVI TVI камера 200 м HD



1 шт. высококачественный utb CAT5/5E/6 видео балун поддержка 720 P 1080 P AHD CVI TVI камера 200 м HD адаптер трансивера передатчик







Особенности:

> 1pr одноканальный HD видео и производительный приемопередатчик. > Входное напряжение: 24-36 В постоянного тока; 15-24 В переменного тока; выход Макс 12 В постоянного тока 10 Вт (входное напряжение = 36 в). > Поставка 1CH стабильная 12 V DC мощность к камере макс до 300 M, Упрощенный проект проводки. > Входное/выходное изолированное напряжение до 1000 в > HD видео Расстояние передачи: HDCVI 400 M/1080 P: 250 M; 4 MP: 200 M; 4 K/8 MP: 200 M (макс.) HDTVI 720 P/1080 P: 250 M; 5 MP: 200 M; 4 K/8 MP: 150 M (макс.) AHD 720 P: 350 M/1080 P: 200 M; 5 MP: 200 M; 4 K/8 MP: 150 M (макс) > Мощность до 80% > Rj-45 разъем для легкой установки > Безопасность: защита от помех, супер защита от перенапряжения, Антистатическая, переходная защита. > Внешний дизайн: win удлиняет коаксиальный кабель, легко установить с DCR, RJ45, BNC, DC.       Описание: Устройство является пассивным (неусиленным) HD видеопередатчик в сочетании с 24-36 В постоянного тока в 12 В постоянного тока преобразователем. встроенный 1000 V силовой изолятор, исключить взаимодействие эффективно в тех случаях, когда централизованный источник электропитания. он может передавать 1 CH стабильную 12 V dc мощность к камере на расстоянии 300 метров.       Область применения: > Охранного наблюдения Системы > Mulitmedia сетевая система обучения > Медицинский мониторинг Дисплей системы > Система контроля промышленной автоматизации > Банковская, ценная, торговая система > Мониторинг удаленного сетевого сервера > Для выставки товаров универмага безопасности > Корпус безопасности > Больницы, аэропорта и банки > Школьные кампуса       Specifictions:    Передача сигнала:   1 канал. HD видео Расстояние передачи:
HDCVI720P: 400 M/1080 P: 250 M; 4 MP: 200 M; 4 K/8 MP: 200 M (макс) > HDTVI 720 P/1080 P: 250 M; 5 MP: 200 M; 4 K/8 MP: 150 M (макс.) > AHD 720 P: 350 M/1080 P: 200 M; 5 MP: 200 M; 4 K/8 MP: 150 M (макс) Вход Напряжение: > 24 В постоянного тока: расстояние: 0-100 м, Outpu (макс): 12 В постоянного тока 10 Вт Расстояние: 100-200 м, Outpu (макс): 12 В постоянного тока 6 Вт Расстояние: 100-200 м,Outpu (макс): 12 В постоянного тока 6 Вт > DC 36 В: расстояние: 0-300 м, Outpu (макс): 12 В постоянного тока 10 Вт Категория Тип: UTP CAT5/5E/6 Коаксиальное Видео разъем: BNC-M Витая пара видео порт: RJ-45 Совместимый формат: HDCVI/HDTVI/AHD/CVBS Разрешение: 720 P/1080 P Полосу пропускания сети: 0-65 м Анти-помех: > 60db ОУР: 1А Контактное разрядное ectricity уровень 3 BNC штекер: 75 Ом 1b нагнетатель воздуха электричества уровень 3 Кабель UTP: 100 Ом В: IEC61000-4-2 Внешний материал: АБС-пластик Коаксиальный кабельный разъем: 2 кВ (общий код) Цвет: черный В: IEC61000-4-5 MTBF:> 10000 H Разъем кабеля UTP: 2 кВ (разный код), Рабочая температура:-10 °C-55 °C 4 кВ (общий код), Температура хранения:-20 °C-70 °C В: IEC61000-4-5 Влажность: 0-95% (без конденсации)





Устранение неполадок: Пожалуйста, выполните эти действия, если возникнут проблемы с установкой: > Это согласно инструкции. > Проверьте, правильно ли все соединения, и если Rj45 соответствует EIA/TIA568A или 568B > Убедитесь, что кабели качественные и реальное расстояние не превышает допустимое расстояние передачи. > Проверьте, правильно ли соединение, и все устройства питаются, как только нет изображения. > Замените устройство на нормальное рабочее устройство. > Пожалуйста, свяжитесь с вашим поставщиком, если проблемы все еще есть       Типичные Применение:

Внешняя оболочка схема:

    Установка процесс производства: 1 пожалуйста, выключите камеры, мониторы и DVR и т. д. перед установкой. Или установка с питанием может повредить устройства 2 убедитесь, что кабели utp и коаксиальные кабели для использования доступны 3 видео передатчик и 12 В DC преобразователь с камерами через BNC-M и DC jack 4 видео передатчик и 12 В DC преобразователь и источник питания и пассивный приемник через UTP кабель 5 Подключите пассивный приемник с DVR или монитором через коаксиальный кабель 6 все подключения и питание всей системы 7 проверьте, является ли изображение нормальным и все устройства работают нормально Установка с помощью питания может       Как сделать RJ-45 вилку: Инструменты для использования: Проволочная обжимка, тестер сети. Проволочная последовательность штепсельной вилки Rj45 должна соответствовать EIA/TIA568A или 568B. > Отодвиньте около 2 см в длину изоляционного слоя, и Зажмите 4 пары UTP кабеля. > Отойдите от 4 пар UTP кабеля и настройте их. > Линия 8 штук кабелей на ОВОС/TIA 568A или 568B. > Нарежьте кабели, чтобы оставить 1,5 см неизолированный провод. > Подключите 8 кабелей к разъему Rj45, убедитесь, что каждый кабель находится в каждом штыре. > Затем используйте проволочная обжимка для обжима. > Повторите выше 5 шагов, чтобы сделать другой конец. > Использование сетевого тестера для проверки кабеля, работает ли он.       Rj45 схема расположения выводов:



  Внимание: > Убедитесь, что один конец EIA/TIA 568A, другой конец также должен быть EIA/TIA 568A. > Убедитесь, что один конец EIA/TIA 568B, другой конец также должен быть EIA/TIA 568B. Посылка в комплект входит:



Назначение Количество Сигнальный Канал HD видеопередатчик и 12VDC конвентер 1 шт. Руководство пользователя 1 шт.



Детали упаковки: Картонные коробки для HD видео балун пассивный HD видеопередатчик, энергопринимающее устройство и конвертер
