Характеристики
Кабели VGA ISP VGA-HDMI VGA-USB VGA-3 5 мм Трехконтактный штекер передающий провод для RT809H RT809F |
Описание товара
Провод передачи используется для подключения программатора серии RT809 к соответствующим интерфейсам тестируемой/отремонтированной основной платы, для завершения функции просмотра информации о печати последовательных портов и командной работы, онлайн-Программа чтения и письма (обычное телевидение, несетевое телевидение), чтение и написание программы bootstrap и т. Д.
![3.5 1.webp]()
![3.5 4.webp]()
Теперь давайте взглянем на определение RX TX на интерфейсе VGA ISP программатора RT809F/H:
Общие показания, UART, отладка,RX, TX, RXD, TXDИ т. д.Однако для некоторых основных плат есть отметки интерфейса исходного сигнала, они не обязательно доступны для других плат. Кроме того, на некоторых платах есть несколько идентификаторов последовательных портов, и нам нужно различить.
Для платы, которая находится в последовательном порту VGA, используйте кабель VGA стандарта программатора (необычный провод, который является пользовательской универсальной линией, с лучшей защитой) для подключения интерфейса VGA ISP программиста. Чтобы программист мог подключаться к компьютеру, обратите внимание на порядок подключения: ①Компьютер подключен к программатору, Откройте программное обеспечение и посмотрите серийный номер, что означает, что соединение успешно; ②Программист подключен к плате для ремонта/тестирования через соответствующий провод; ③ Питание на материнской плате. Следующие четыре передающих провода не являются стандартными, их необходимо приобретать отдельно.Для удобства использования, когда провод передачи сделан навалом, он на стороне VGA, они используют 12, 15. Таким образом, на программном интерфейсе программиста, при нажатии настройки параметров,Выберите один из двух вариантов в синей коробке ниже и сохраните, Если один не работает, выберите другой (для обмена RX TX) и продолжайте другие операции.
Примечание:
Автоматический выбор: Только если информация о последовательном порту продолжает работать, она может быть признана; Пример: когда материнская плата включена, телевизор должен быть в режиме ожидания по умолчанию. И когда он находится в режиме ожидания, информация о печати прекратится. Тем не менее, время процесса от включения до ожидания очень короткое, переключение четырех видов линейной последовательности на программисте занимает время, они могут не совпадать, информация о печати остановилась, И не может распознать. Важное Примечание: Не выбирайте последовательную линию 4, 11 при использовании трансферного провода.Провод передачи от VGA к HDMI

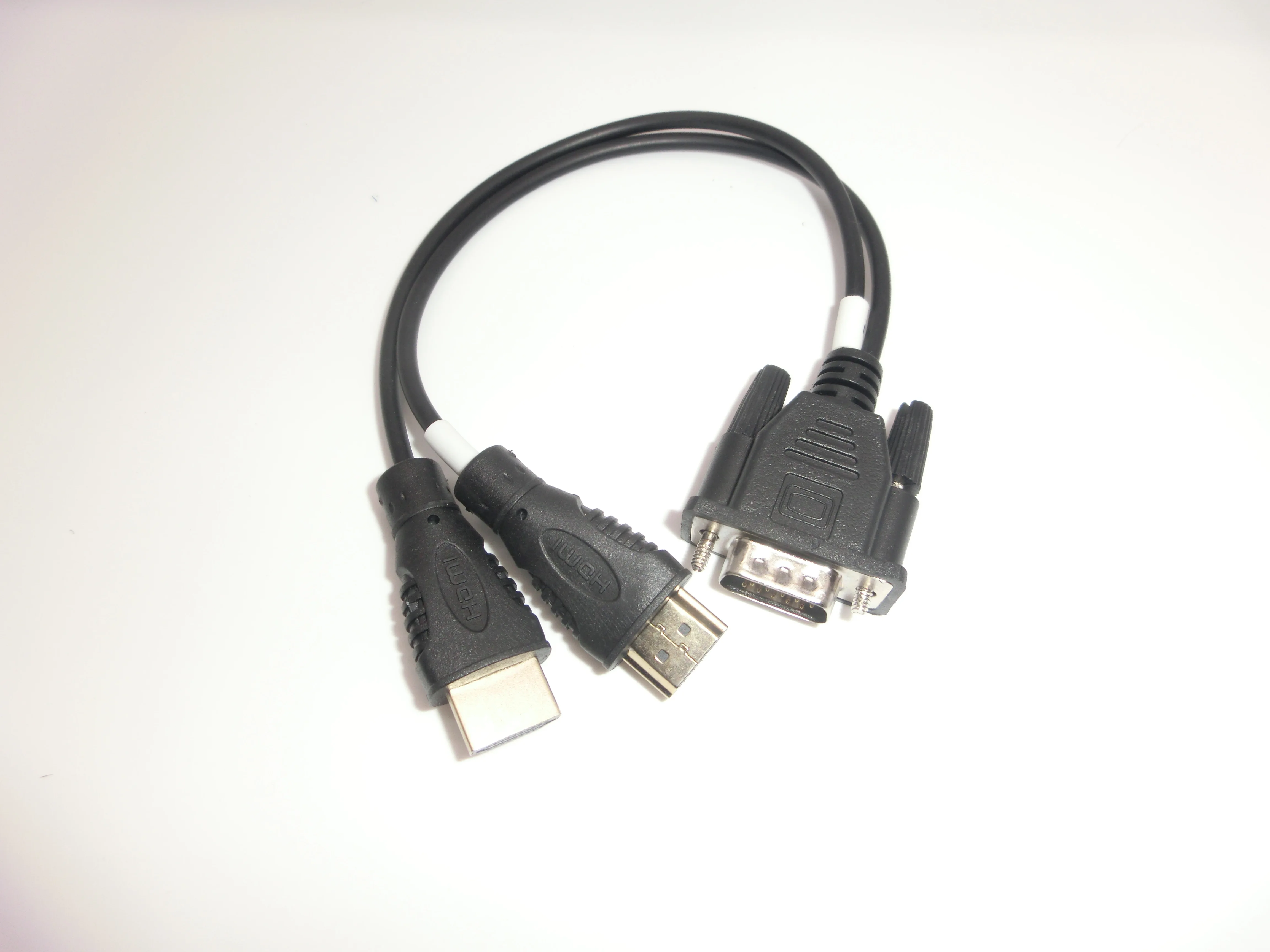

VGA линия к HDMI, тип A, есть два, отмечены 2 и 15: Линия отмечена 2, что означает, что порядковый ряд линий 2 и 14; Линия отмечена 15, что означает, что порядковый ряд линий составляет 15 и 15;Метод подключения провода детализирован на рисунке ниже.
Примеры применения:
Материнская плата Changhong TP.VST69D.PB728
Проверьте контактный разъем порта HDMI в режиме ожидания и обнаружите, что есть напряжение в 2, 14, поэтому выберите линейную последовательность 2. Кстати, потому что это чип производителя Mstar, вы можете нажать «Auto ISP», чтобы быстро подключиться и оценить.

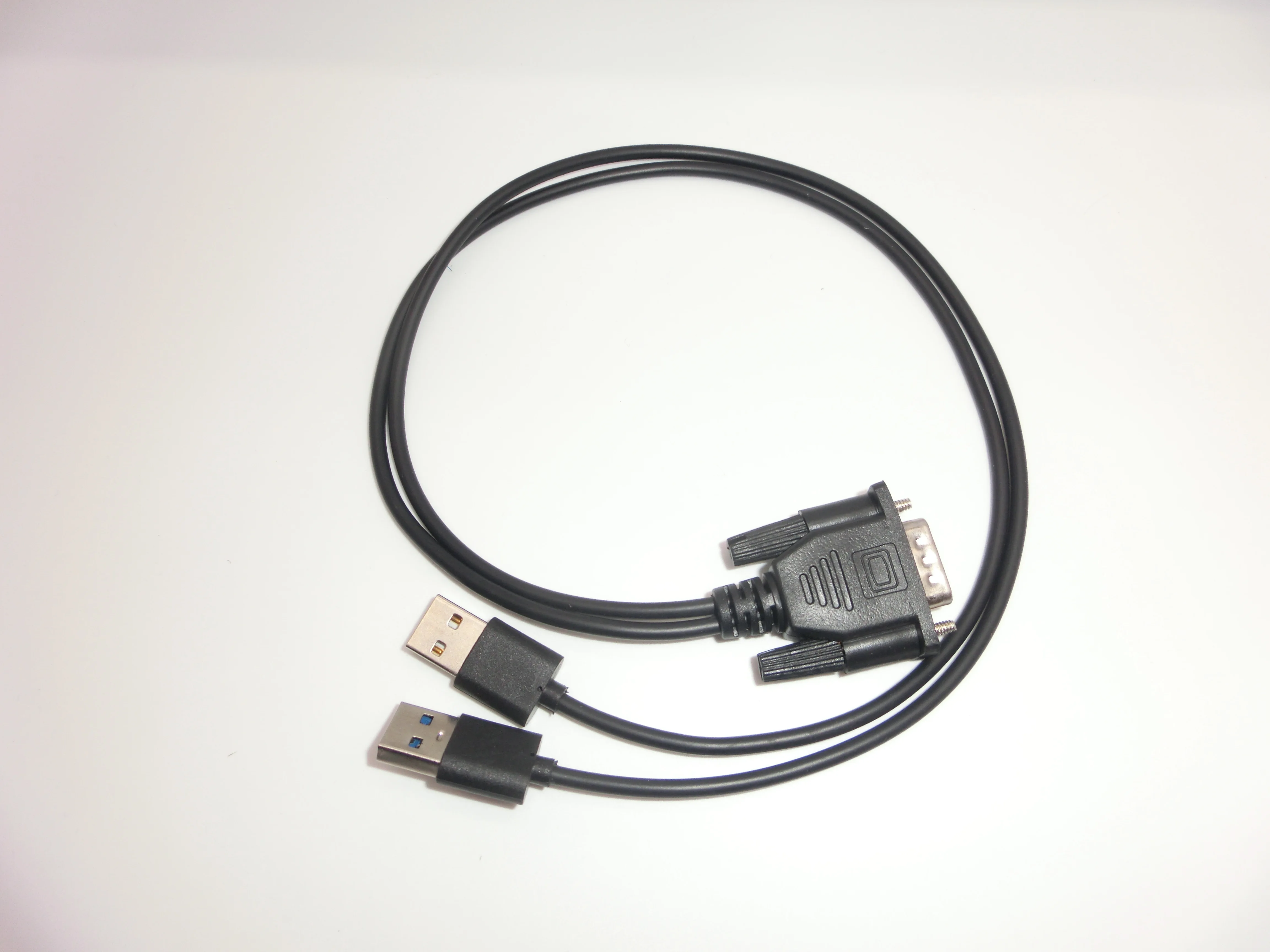

Провод передачи от VGA к USB
Провод передачи от VGA к USB, разделенный на USB2.0 и USB3.0, см. Рис. Ниже для получения подробной информации о проводном подключении.
Пример применения
Материнская плата TCL 40-T96804-MAB2HG [T968A1]

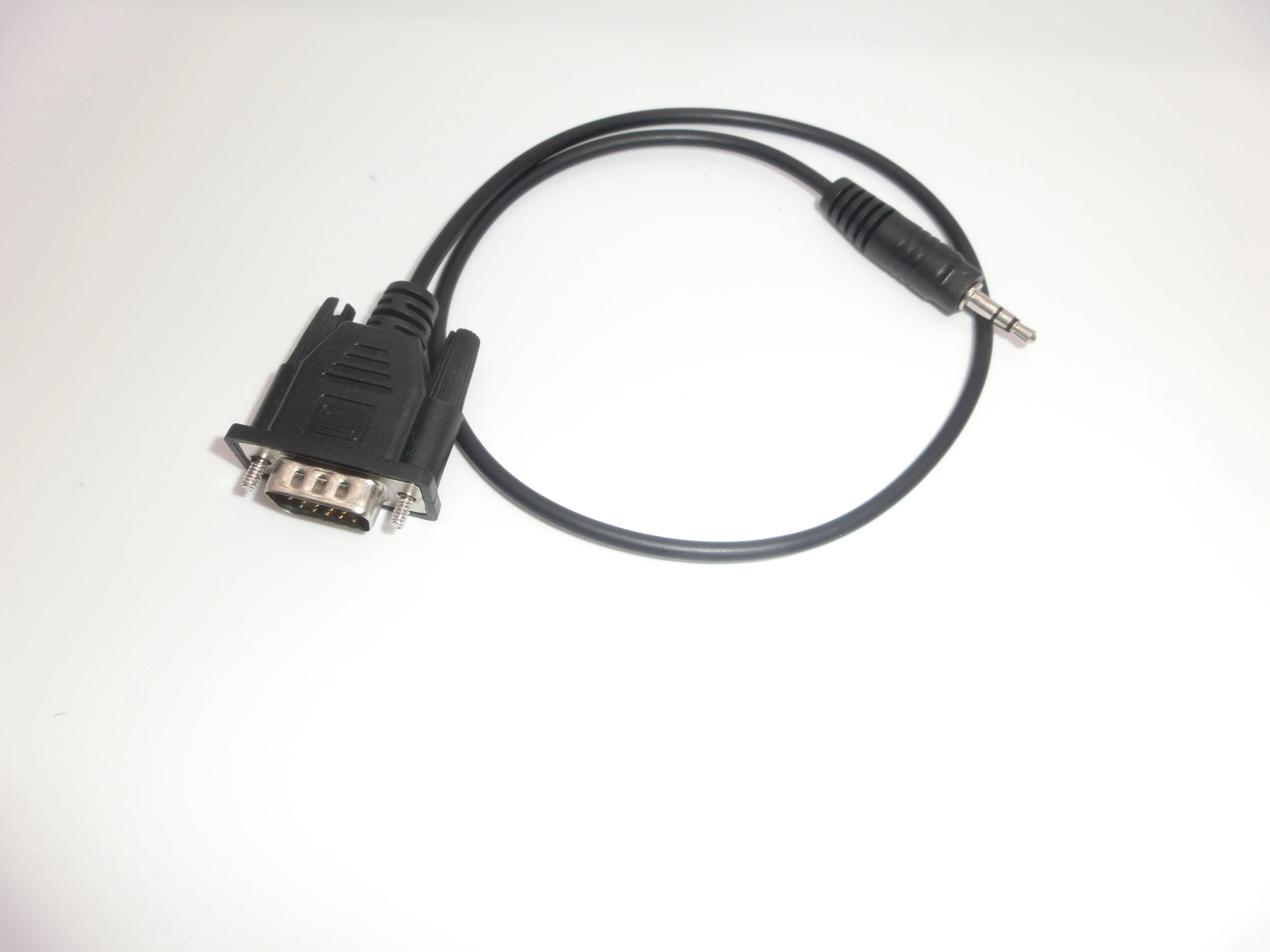

Провод передачи от VGA до 3,5 мм
Слова"Специально для обслуживания"(Острый телевизор) и"Отладки" (Hisense TV и его Контрактная карта) часто печатаются на задней оболочке телевизора. И некоторые Skyworth новых моделей, Whaley ТВ и т. д., которые используют 2,5 мм интерфейс, может использоваться после добавления конвертер 2,5 мм (папа) до 3,5 мм (женские).
Примеры применения:
Hisense материнская плата RSAG7.820.6040, 3,5 мм интерфейсом.

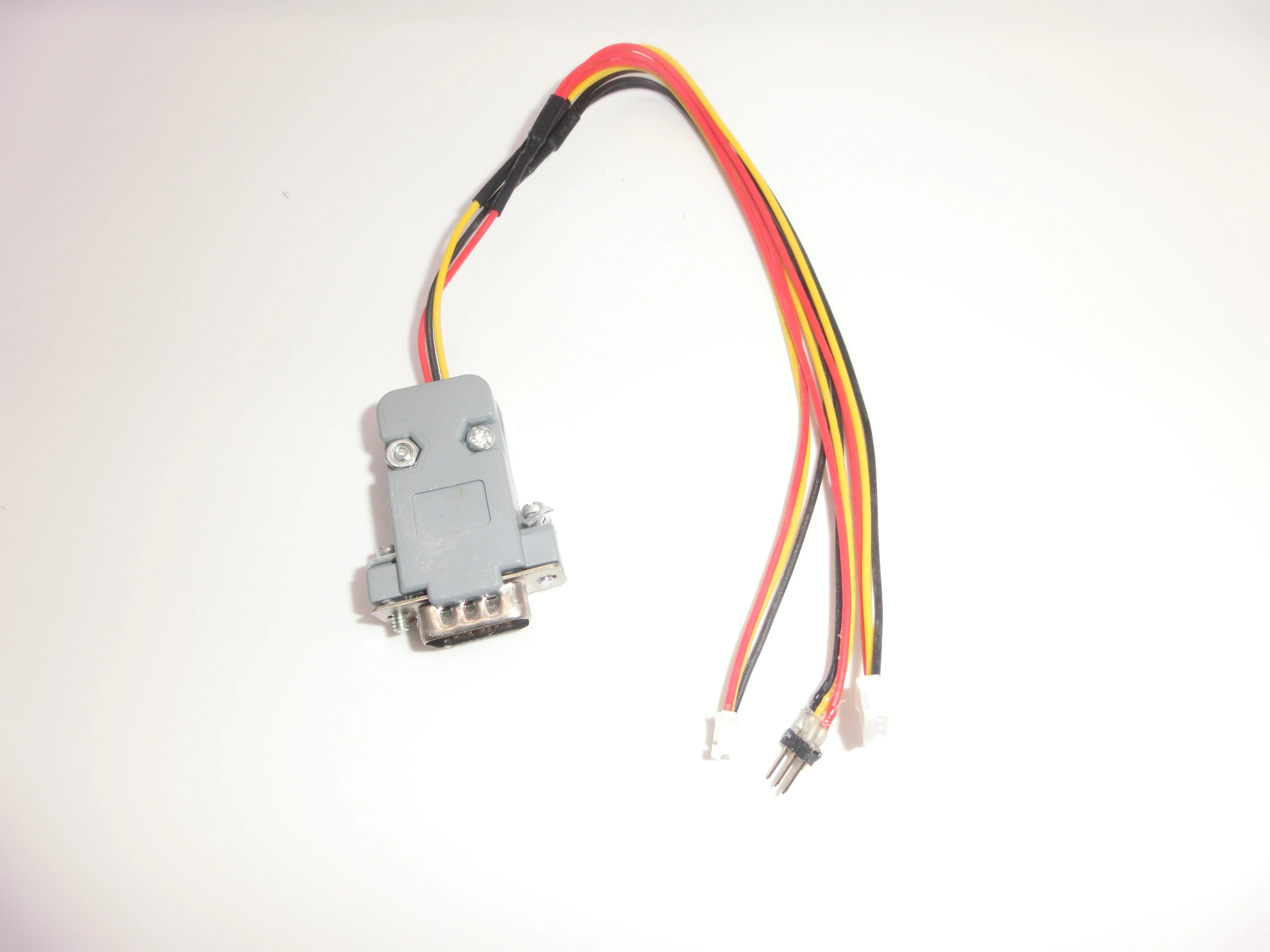

Провод передачи от VGA к трехконтактной вилке
Нет специального интерфейса, и нет порта источника сигнала, так что это слева.
Примеры применения:
Подходит для: ①Skyworth5800-8S700-1P30
Это шестиконтактное гнездо является творческой функцией, когда нет порта VGA, есть последовательный порт.Однако следует отметить, что расположение штифта верхнего и нижнего слоев подключено к большинству досок, а для нескольких досок они неразборчивы, то есть, только один из них эффективен.
Большинство последовательных портов на материнской плате не печатаются с соответствующими отметками, которые могут быть подтверждены путем различия GND и VCC в соответствии с опытом, или найдите схему цепи, чтобы получить точный номер бит.
