Антистатический прибор для измерения фотоэлектрической поверхности|Детали

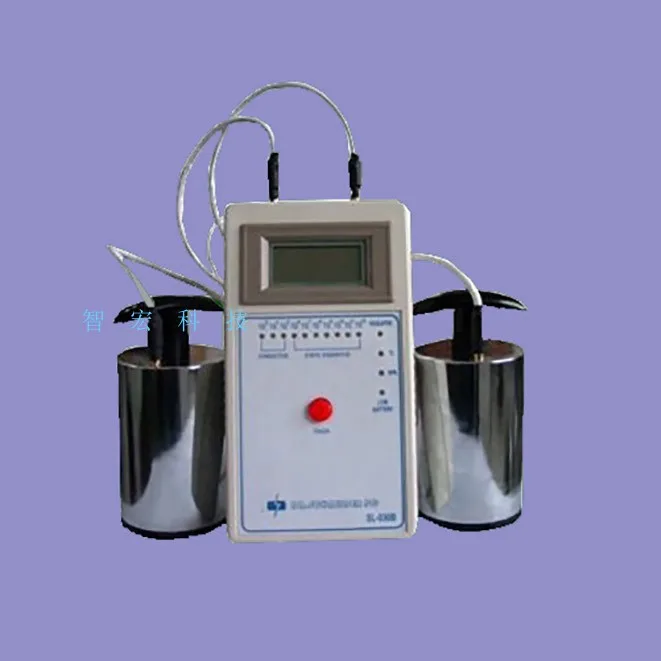

                В SL-030B тяжелый молоток тестер поверхностного сопротивления представляет собой высокопроизводительное испытательная машина с 3,1/2-цифра ЖК-дисплей (светодиодный) двойной дисплей с цифровым дисплеем и переносная Изолированная тестер поверхностного сопротивления (высокая измеритель сопротивления). Диапазон составляет от 10 × 103до 10 × 1012 и оснащен высокоточным цифровым датчиком температуры и влажности. Внутренние испытательного напряжения автоматически переключается между DC10V и 100V. Значение сопротивления отображается непосредственно по номеру, точность высокая, дисплей быстрый, стабильность хорошая, и чтение удобно. Прибор подходит для проверки антистатических продуктов, таких как Антистатическая обувь, антистатические пластиковые резиновые изделия, антистатические поднятые полы компьютерной комнаты, И измерение сопротивления изоляции электронных и электрических продуктов. SL-030B цифровой тестер сопротивления изоляции (Измеритель сопротивления) подходит для измерения сопротивления изоляции изоляционных материалов, электрических изделий, различных компонентов и измерения сопротивления изоляции пластиковой проволоки и кабеля (без защитного слоя) при различных температурах.



Технические характеристики и технические параметры:
1. Диапазон измерения сопротивления: 10 × 10310 × 1012
2. Диапазон измерения температуры: -0 ~ 50 °C
3. Диапазон измерения влажности: 0 ~ 100% RH

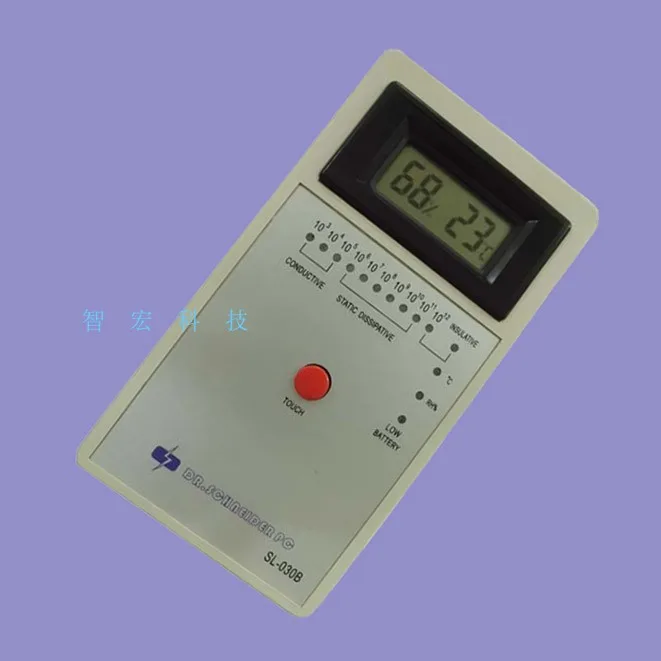

4. Дисплей: 3 .1/2 цифровой ЖК-дисплей (светодиодный) двойной дисплей
5. Разрешение: 1/2000
6. Точность: 0.5% ~ 5%
7. Испытательное напряжение в машине: 10 в, 100 в автоматическое переключение
8. Форма источника питания: аккумулятор 9 в
9. Размер инструмента: 175 мм × 98 мм × 50 мм
10. Качество: около 300 г
11. Тяжелый молоток: 2,5 кг × 2



Структура инструмента и принцип работы:



1 Структура: она состоит из постоянного тока высокого напряжения тестового источника питания, высокого сопротивления постоянного тока усилителя, веса и дисплея.
2. Принцип работы: согласно законам Ома измеренное сопротивление Rx равно применяемому напряжению V, деленному на проходящий ток I, то есть R = V/I обычный измеритель высокого сопротивления (В основном указатель типа измеритель высокого сопротивления и некоторые широко используемые цифровые измеритель высокого сопротивления принцип работы заключается в том, что измерение напряжения V фиксируется, И значение сопротивления получается путем измерения тока I, протекающего через Пробоотборный резистор. Как видно из вышеуказанного уравнения, так как сила тока I обратно пропорциональна сопротивлению, а не пропорциональна, значение отображения сопротивления нелинейное, то есть, когда сопротивление бесконечное, ток равен нулю, то есть нулевое положение счетчика, Эта шкала очень плотная, и разрешение очень низкое. Вся шкала Нелинейная. Более того, поскольку напряжение V также несколько меняется при измерении различных сопротивлений, точность обычного высокостойкого метра трудно увеличить. SL-030B цифровой тестер поверхностного сопротивления изоляции одновременно измеряет напряжение V через резистор и ток I, протекающий через резистор. После преобразования A/D напряжение делится на внутреннюю цифровую обработку для получения результата. R, и затем полученный результат числово показан как значение сопротивления. Даже если напряжение V поперек резистора и ток I, протекающий через резистор, меняются одновременно, отображаемое значение сопротивления не соответствует нормальному высоковольтному измерению из-за измеренного напряжения V. Изменение или изменение тока I изменяется, поэтому точность измерения высокая. Теоретически ошибка может быть нулевой. Фактическая погрешность может составлять несколько тысяч или несколько тысяч. Температура и влажность-это импортные Цифровые датчики температуры и влажности, которые непосредственно отображаются на микрокомпьютере. Точность высокая, диапазон измерений большой, и чтение Интуитивно понятное. Тестовое напряжение не нужно переключать вручную. Микрокомпьютер автоматически переключает диапазон и тестовое напряжение в соответствии с размером измеренного сопротивления. При коротком замыкании тестового терминала с высоким напряжением 100 в прибор не будет поврежден, что является безопасным и надежным.
