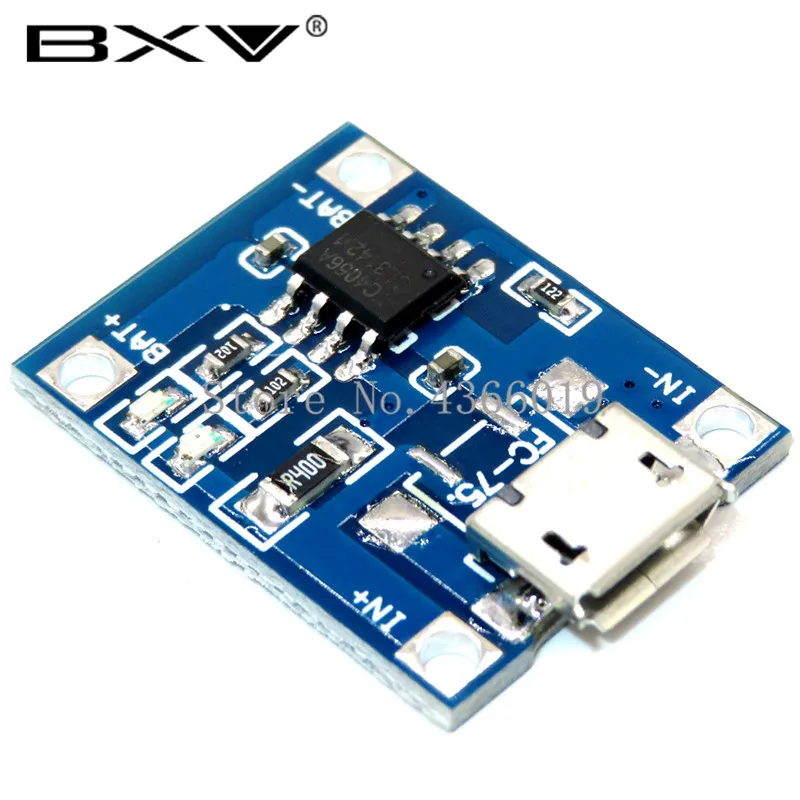

1 шт. TP4056 1A Lipo батарея зарядная плата зарядный Модуль литиевая DIY порт майка USB

1. Функция

1). Высококачественный зарядный чип TP4056, простая схема, хорошая Защитная ценность, высокая точность зарядки.
2). Полная обработка механической автоматизации, высокая надежность.
3). Автоматическая Настройка выходного тока от 100 до 1000 мА, просто изменяя фиксированный резистор на печатной плате.

2. Применение

Может использоваться для зарядки одной литиевой батареи или параллельных литиевых батарей serval.

3. Параметры
Входное напряжение: 4,5 ~ 5,5 В
Напряжение полной зарядки: 4,2 в
Максимальный выходной ток: 1А
Индикатор питания: Красный означает зарядку, Зеленый означает полностью заряженный.
Входной интерфейс: микро-интерфейс
Размер элемента: 25 мм * 19 мм.

4. Выходной ток и соответствующее сопротивление

R1(K) I (мА)
30 50
20 70
10 130
5 250
4 300
3 400
2 580
1,66 690
1,5 780
1,33 900
1,2 1000

5. Примечания:
1). Амперметр можно подключить только к входному порту модуля 5 В.
2). Лучше, чтобы зарядный ток составлял 37% от емкости аккумулятора. Например, зарядный ток должен быть 400 для аккумулятора 1000 мАч.
3). Соединительный провод не должен быть слишком толстым.
4). Убедитесь, что точка подключения хорошая.
5). Если Входное напряжение слишком высокое, например 5,2 В или даже 5,5 В, то зарядный ток будет меньше 1000 мА, это нормально. Когда напряжение слишком высокое, Чип автоматически уменьшит зарядный ток, чтобы защитить чип от полировки повреждений. Кроме того, это нормально, что чип чувствует себя горячим, когда рабочая температура чипа составляет около 60 °.

Посылка входит:

1Шт.Модуль питания TP4056 для зарядки литиевой батареи x MICRO USB 1A
